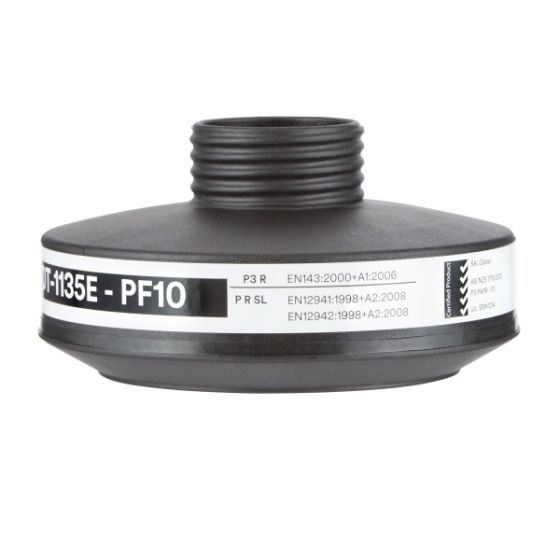

3M Deeltjesfilter PF10 P3 R D DT-1135E

Het 3M Deeltjesfilter PF10 P3 R D DT-1135E is een professioneel hoogrendementsfilter voor bescherming tegen vaste en niet-vluchtige vloeistofdeeltjes. Het filter maakt deel uit van de 3M DT-serie, die voorheen bekendstond als de Scott Safety Pro2000-filterserie.

Het P3-filtermedium helpt een breed assortiment deeltjesvormige verontreinigingen uit de ingeademde lucht te filteren. Hieronder vallen fijnstof, rook, nevel, vezels, metaalrook, schimmelsporen, bepaalde bioaerosolen en andere schadelijke vaste of vloeibare aerosolen.

De DT-1135E kan worden gebruikt met geselecteerde 3M HF-300 halfgelaatsmaskers en 3M FF-300- en FF-600-volgelaatsmaskers met een centrale DIN 40 mm-aansluiting. Daarnaast is het filter geschikt voor bepaalde configuraties van de 3M PF-600+ motoraangedreven ademhalingssystemen.

Het filtermedium is opgenomen in een harde kunststof behuizing. Deze constructie helpt het filter beschermen tegen mechanische beschadiging, vuil, afvaldeeltjes, decontaminatiespray en verhoogde temperatuurbelasting. Hierdoor is de PF10 geschikt voor zware industriële en saneringstoepassingen.

Belangrijkste kenmerken

• ● Professioneel deeltjesfilter voor herbruikbare ademhalingsmaskers en motoraangedreven systemen
• ● Productcode: 3M DT-1135E
• ● 3M ID voor de 10-stuksverpakking: 7100260622
• ● UPC: 04054596923218
• ● Producttype: PF10
• ● Onderdeel van de 3M DT-serie, voorheen Scott Safety Pro2000
• ● Filterclassificatie P3 R D
• ● Gecertificeerd volgens EN 143:2021
• ● Bescherming tegen vaste en niet-vluchtige vloeistofdeeltjes
• ● Geschikt voor oliehoudende en niet-oliehoudende aerosolen
• ● Helpt beschermen tegen fijnstof, rook, nevel, vezels en metaalrook
• ● Geschikt voor mechanisch en thermisch gevormde deeltjes
• ● Geschikt voor bepaalde bioaerosolen, schimmelsporen en deeltjesgebonden micro-organismen
• ● Harde kunststof behuizing rond het filtermedium
• ● Helpt beschermen tegen beschadiging, vuil en afvaldeeltjes
• ● Helpt beschermen tegen decontaminatiespray en verhoogde temperatuurbelasting
• ● Centrale DIN 40 mm-schroefaansluiting volgens EN 148-1
• ● Eenvoudig vast te draaien op een goedgekeurde aansluiting
• ● Compatibel met geselecteerde 3M HF-300 halfgelaatsmaskers
• ● Compatibel met 3M FF-300- en FF-600-volgelaatsmaskers
• ● Compatibel met goedgekeurde 3M PF-600+ motoraangedreven systemen
• ● Geen bescherming tegen gassen, dampen of hinderlijke geuren
• ● Uitsluitend voor professioneel en beroepsmatig gebruik

Toepassing en bescherming

De 3M PF10 P3 R D is bedoeld voor toepassingen waarbij een hoog filtratieniveau tegen schadelijke deeltjes nodig is. Het filtermedium houdt vaste en niet-vluchtige vloeistofdeeltjes tegen voordat de lucht het masker of motoraangedreven ademhalingssysteem bereikt.

Het filter kan worden toegepast bij blootstelling aan onder meer:

• ● Fijnstof en industrieel processtof
• ● Schuur-, slijp-, boor- en zaagstof
• ● Rook en deeltjesvormige metaalrook
• ● Nevels van niet-vluchtige vloeistoffen
• ● Oliehoudende en niet-oliehoudende aerosolen
• ● Vezels en andere vaste aerosolen
• ● Schimmelsporen en bepaalde bioaerosolen
• ● Deeltjesgebonden bacteriën en andere micro-organismen
• ● Toxische en verontreinigde deeltjes binnen de toepassingsgrenzen
• ● Deeltjes die vrijkomen bij verwerking van poeders en droge bulkgoederen

De P3-classificatie heeft uitsluitend betrekking op de filtratie van deeltjes. De maximaal toegestane deeltjesconcentratie wordt bepaald door de complete combinatie van filter, masker of motoraangedreven systeem, de toepasselijke beschermingsfactor, de blootstellingsduur en de nationale regelgeving.

Uitleg filterklasse P3 R

De R-markering betekent niet dat het filter onbeperkt kan worden gebruikt. De praktische gebruiksduur wordt beïnvloed door de deeltjesconcentratie, het type deeltjes, de luchtvochtigheid, de fysieke inspanning, de gebruiksduur en de opslag tussen gebruiksmomenten.

Harde kunststof filterbehuizing

Het filtermedium van de PF10 is opgenomen in een robuuste kunststof behuizing. Deze behuizing helpt voorkomen dat het filtermedium tijdens industrieel gebruik, transport en opslag beschadigd of overmatig vervuild raakt.

De harde behuizing helpt het filter beschermen tegen:

• ● Stoten en mechanische beschadiging
• ● Vuil en rondvliegende afvaldeeltjes
• ● Decontaminatiespray en bepaalde reinigingstoepassingen
• ● Verhoogde temperatuurbelasting in bepaalde werkomgevingen
• ● Vervuiling tijdens transport en tijdelijke opslag

De behuizing maakt het filter niet waterdicht, hittebestendig of geschikt als bescherming tegen vloeistofspatten voor de gebruiker. Het filter mag niet worden ondergedompeld of met water onder druk worden gereinigd.

DIN 40 mm-schroefaansluiting

De DT-1135E heeft een centrale DIN 40 mm-schroefaansluiting volgens EN 148-1. Bij gebruik met een compatibel half- of volgelaatsmasker wordt één filter centraal in de filteraansluiting gedraaid.

De centrale plaatsing houdt het filtergewicht dicht bij het masker. Controleer vóór gebruik altijd of de schroefdraad, afdichting en filteraansluiting schoon en onbeschadigd zijn.

Een passende DIN 40 mm-schroefdraad betekent niet automatisch dat iedere masker-filtercombinatie is goedgekeurd. Gebruik de PF10 uitsluitend met officieel compatibele 3M-maskers en systemen.

Compatibiliteit met half- en volgelaatsmaskers

De 3M DT-1135E is geschikt voor geselecteerde 3M herbruikbare maskers met een centrale DIN 40 mm-filteraansluiting. Bij negatieve-drukgebruik wordt één PF10-filter per masker gemonteerd.

Gebruik met 3M PF-600+ motoraangedreven systemen

De PF10 DT-1135E is geschikt voor bepaalde configuraties van de 3M PF-600+ motoraangedreven ademhalingssystemen, waaronder de PF-602E+ en PF-602E-ASB motorunits. In deze configuraties worden twee PF10-filters op de motorunit gemonteerd.

De uiteindelijke systeemclassificatie wordt bepaald door de combinatie van:

• ● De motoraangedreven filterunit
• ● Het aantal en type filters
• ● De gebruikte ademslang en eventuele adapter
• ● Het volgelaatsmasker, de kap of de helm
• ● De officiële systeemgoedkeuring
• ● De toepasselijke Europese systeemnorm

De PF-602E-ASB is onder meer ontwikkeld voor zware saneringstoepassingen. Bij gebruik met een FF-600 volgelaatsmasker is deze motorunit specifiek goedgekeurd met het PF10 P3 R D DT-1135E deeltjesfilter.

Aanbevolen toepassingen

• ● Slijpen, schuren en afbramen van metalen en andere materialen
• ● Laswerkzaamheden met deeltjesvormige lasrook
• ● Zagen, boren, frezen en breken van bouwmaterialen
• ● Constructie- en onderhoudswerk in stoffige omgevingen
• ● Proces- en productieomgevingen met stof, rook of nevel
• ● Afzakken, storten, mengen en verwerken van poeders
• ● Verwerking en overslag van droge bulkgoederen
• ● Industriële reiniging met bekende deeltjesbelasting
• ● Sanerings- en revisiewerkzaamheden binnen de geldende regelgeving
• ● Werkzaamheden met schimmelsporen en bepaalde bioaerosolen
• ● Asbestgerelateerde werkzaamheden in een daarvoor goedgekeurde systeemconfiguratie

Geschikte sectoren

• ● Bouw, renovatie en civiele techniek
• ● Sloop en specialistische sanering
• ● Metaal- en constructie-industrie
• ● Las-, slijp- en verspaningsbedrijven
• ● Chemische en petrochemische industrie
• ● Proces- en productie-industrie
• ● Energie- en nutsbedrijven
• ● Afvalverwerking en recycling
• ● Logistiek, opslag en bulkhandling
• ● Industriële reiniging en onderhoudsdiensten

Normen en certificeringen

Belangrijke beperkingen

Gebruik de 3M PF10 DT-1135E alleen wanneer uit de beschikbare werkplek- en blootstellingsgegevens blijkt dat P3-deeltjesbescherming geschikt is voor alle aanwezige verontreinigingen, concentraties en werkomstandigheden.

De PF10 biedt geen bescherming tegen:

• ● Organische gassen en oplosmiddeldampen
• ● Anorganische gassen en dampen
• ● Zure gassen
• ● Ammoniak en ammoniakderivaten
• ● Kwikdamp
• ● Koolmonoxide
• ● Ozon als specifieke beschermingsclaim
• ● Hinderlijke geuren van gassen of dampen
• ● Zuurstoftekort
• ● Onbekende stoffen of onbekende concentraties
• ● Atmosferen die direct gevaarlijk zijn voor leven en gezondheid

Filterende ademhalingsbescherming levert geen zuurstof. Bij zuurstoftekort, calamiteiten, ongecontroleerde emissies, onbekende atmosferen of direct levensgevaarlijke omstandigheden is een geschikte onafhankelijke of aangevoerde ademluchtvoorziening noodzakelijk.

Las-, snij- en thermische processen kunnen naast deeltjesvormige rook ook ozon, stikstofoxiden, koolmonoxide en andere gasvormige verontreinigingen veroorzaken. De aanwezigheid van lasrook betekent daarom niet automatisch dat uitsluitend een PF10-deeltjesfilter voldoende bescherming biedt.

Het filter kan bepaalde deeltjesgebonden micro-organismen en bioaerosolen uit de lucht filteren, maar biedt geen garantie tegen infectie of microbiologische blootstelling via andere routes. Werkprocedures, hygiëne, decontaminatie en aanvullende persoonlijke beschermingsmiddelen blijven noodzakelijk.

P3-deeltjesfiltratie biedt geen bescherming tegen ioniserende straling zelf. Bij radioactieve deeltjesbesmetting moeten ook de volledige werkprocedure, decontaminatie, afvalverwerking en aanvullende beschermingsmaatregelen worden beoordeeld.

Bij asbestgerelateerde werkzaamheden zijn de nationale regelgeving, werkmethode, decontaminatieprocedure en de goedkeuring van het complete ademhalingssysteem leidend. Een mechanisch passend filter mag niet buiten een goedgekeurde configuratie worden gebruikt.

Gebruik, opslag en vervanging

Controleer vóór ieder gebruik de verpakking, vervaldatum, filterbehuizing, luchtopeningen, schroefdraad en afdichting. Gebruik het filter niet wanneer het beschadigd, nat, sterk vervuild of buiten de voorgeschreven opslagcondities bewaard is.

Draai bij gebruik met een half- of volgelaatsmasker één filter handmatig in de centrale DIN 40 mm-aansluiting. Draai het filter stevig vast, maar gebruik geen gereedschap en voorkom beschadiging van de schroefdraad of afdichting.

Monteer bij een goedgekeurd PF-600+ motoraangedreven systeem het voorgeschreven aantal filters. De PF-602E+ en PF-602E-ASB worden met twee identieke DT-1135E-filters gebruikt. Vervang beide filters altijd gelijktijdig.

Vervang het filter of beide filters:

• ● Wanneer comfortabel ademen moeilijker wordt
• ● Wanneer de ademweerstand merkbaar is toegenomen
• ● Wanneer het filter zichtbaar vuil is
• ● Wanneer de behuizing, schroefdraad, afdichting of luchtopeningen beschadigd zijn
• ● Wanneer het filter nat of chemisch verontreinigd is
• ● Wanneer een motoraangedreven systeem een onvoldoende luchtstroom aangeeft
• ● Wanneer de op het filter vermelde vervaldatum is verstreken
• ● Wanneer twijfel bestaat over de conditie of opslaggeschiedenis

Gebruik voor dit deeltjesfilter geen gasfilterwisselschema als vervangingscriterium. De conditie van het filter, de ademweerstand en bij motoraangedreven gebruik het luchtstroomalarm zijn bepalend.

Het filter mag niet worden ondergedompeld, uitgespoeld, geopend, gerepareerd of met perslucht of water onder druk worden gereinigd. Wanneer een geopend filter opnieuw wordt gebruikt, moet het tussen de gebruiksmomenten droog, schoon en luchtdicht tegen verontreinigde omgevingslucht worden opgeslagen.

Bewaar ongebruikte filters in de gesloten fabrieksverpakking, droog, schoon en buiten direct zonlicht. Houd de opslagtemperatuur, relatieve luchtvochtigheid en vervaldatum aan die op de verpakking en het filter zijn vermeld.

Gebruikte filters kunnen schadelijke deeltjes bevatten. Voer het filter af op basis van de gefilterde verontreinigingen, de interne afvalprocedure en de geldende afvalvoorschriften.

Technische specificaties

Waarom kiezen voor het 3M PF10 P3 R D-filter?

Het 3M PF10 DT-1135E filter combineert een hoge P3-deeltjesfiltratie met een robuuste kunststof behuizing en een gestandaardiseerde DIN 40 mm-aansluiting. Hierdoor is het filter geschikt voor zware toepassingen in industrie, bouw, onderhoud en specialistische sanering.

Het filter kan binnen goedgekeurde configuraties worden gebruikt met een halfgelaatsmasker, volgelaatsmasker of PF-600+ motoraangedreven systeem. Hierdoor kunnen organisaties verschillende beschermingsniveaus binnen hetzelfde DT-filterplatform toepassen.

Bij negatieve-drukgebruik wordt één filter centraal op het masker geplaatst. Bij een PF-600+ motoraangedreven systeem worden twee filters gebruikt, waarbij de motorunit de lucht door de filters voert en een alarm waarschuwt wanneer de minimale luchtstroom niet meer wordt bereikt.

Advies en ondersteuning door VTN Veiligheidstechniek Nederland

VTN Veiligheidstechniek Nederland levert professionele adembescherming en adviseert over filterselectie op basis van de beschikbare informatie over de aanwezige deeltjes, concentraties, grenswaarden, werkzaamheden en gebruiksomgeving.

Onze specialisten helpen bij het bepalen of het PF10 P3-filter geschikt is of dat een ander deeltjesfilter, combinatiefilter of ademluchtoplossing nodig is. Daarnaast controleert VTN de technische compatibiliteit tussen filters, halfgelaatsmaskers, volgelaatsmaskers, motoraangedreven systemen en relevante accessoires.

In de eigen adembeschermingswerkplaats verzorgt VTN onderhoud, inspectie en reparatie van relevante 3M Scott ademhalingsmiddelen en motoraangedreven systemen. Gebruikte filters zelf worden niet gereinigd, onderhouden of geregenereerd.

• ● Technisch advies over P1-, P2- en P3-deeltjesfilters
• ● Beoordeling van aangeleverde stof- en toepassingsgegevens
• ● Advies over half- en volgelaatsmaskers
• ● Controle van compatibiliteit met HF-300-, FF-300- en FF-600-maskers
• ● Controle van compatibiliteit met PF-600+ motoraangedreven systemen
• ● Advies over de noodzaak van aanvullende gas- en dampbescherming
• ● Technisch advies over vervangingscriteria en opslag
• ● Levering van filters, maskers, motorunits, accessoires en vervangingsonderdelen
• ● Advies over ademlucht wanneer filterende bescherming onvoldoende is
• ● Onderhoud, inspectie en reparatie van relevante 3M Scott ademhalingsmiddelen
