ATI F12D Stationaire Gasdetector
Prijs op aanvraag
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
Vragen, advies of hulp nodig bij uw keuze?

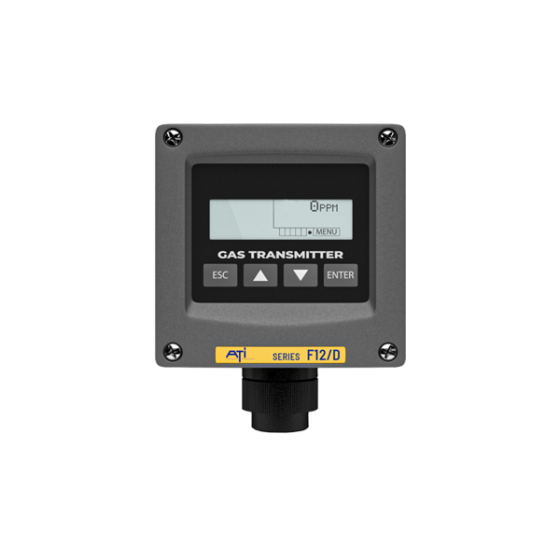

De F12/D Toxic Gas Detector is een modulaire stationaire gasdetector voor continue bewaking van toxische gassen in industriële omgevingen. De detector werkt met verwisselbare H10 Smart Sensoren, biedt een 4–20 mA uitgang en is optioneel uit te voeren met HART of Modbus RTU (RS232/RS485). Dankzij de combinatie van modulaire sensortechniek, datalogging, Auto-Test-opties en robuuste IP65-behuizing is de F12/D geschikt voor toepassingen waar betrouwbaarheid, onderhoudsgemak en hoge beschikbaarheid centraal staan.
ATI F12D Stationaire Gasdetector
De ATI F12D Stationaire Gasdetector is een modulaire vaste gasdetector voor continue bewaking van toxische gassen, zuurstof en specifieke procesgassen in industriële omgevingen. De detector wordt toegepast rondom procesinstallaties, gascilinderopslag, gascabinetten, doseerinstallaties, technische ruimten, scrubbers, waterbehandeling, laboratoria en andere locaties waar een betrouwbare vaste gasdetectieoplossing nodig is.
De F12D werkt met verwisselbare H10 Smart Sensoren. Deze elektrochemische sensormodules kunnen per meetpunt worden gekozen op basis van het doelgas en het gewenste meetbereik. Hierdoor is de F12D geschikt voor uiteenlopende gasrisico’s, van ammoniak, koolmonoxide en waterstofsulfide tot chloor, waterstoffluoride, fosfine, ozon, silaan en zuurstofbewaking.
De transmitter beschikt standaard over een 4-20 mA uitgang en is optioneel leverbaar met HART of Modbus RTU via RS232/RS485. Voor lokale alarmering of aansturing van randapparatuur kan de F12D worden uitgevoerd met een optionele alarmrelaiskaart. Dankzij het grafische LCD-display, lokale bediening, datalogging, Auto-Test-opties en diverse mechanische uitvoeringen is de F12D geschikt voor installaties waar betrouwbaarheid, onderhoudsgemak en hoge beschikbaarheid centraal staan.
Niet geschikt voor ATEX-zones
De ATI F12D is een non-IS stationaire gasdetector en is niet ATEX-gecertificeerd. Voor toepassing in geclassificeerde explosiegevaarlijke zones moet een daarvoor geschikte Ex-oplossing worden geselecteerd op basis van zone-indeling, doelgas, normering en projecteisen.
Belangrijkste kenmerken
- ● Modulaire stationaire gasdetector voor toxische gassen, zuurstof en procesgassen
- ● Verwisselbare H10 Smart Sensoren met eigen geheugen
- ● Elektrochemische sensortechniek
- ● Ondersteunt circa 60 sensormodules, afhankelijk van gas en bereik
- ● Meetbereik instelbaar binnen de grenzen van de gekozen sensorvariant
- ● Standaard 4-20 mA uitgang
- ● Optionele digitale communicatie via HART of Modbus RTU
- ● Modbus RTU via RS232 of RS485, afhankelijk van configuratie
- ● Grafisch 96 x 32 LCD-display met lokale menubediening
- ● Interne datalogger met instelbaar loginterval
- ● Optionele alarmrelaiskaart met 3 SPST relais
- ● Optionele Auto-Test-functionaliteit met E18 gasgeneratoren, gas- en rangeafhankelijk
- ● Remote sensoropstelling mogelijk tot circa 100 ft / 30 meter, configuratieafhankelijk
- ● Duct-montage mogelijk voor kanaal- en ventilatietoepassingen
- ● Optionele verwarmde sensorhouder voor vochtige of condensatiegevoelige omgevingen
- ● IP65 / NEMA 4X polycarbonaat behuizing met RVS hardware
- ● CE- en RoHS-conforme uitvoering
Verwisselbare H10 Smart Sensoren
Een belangrijk voordeel van de ATI F12D is de H10 Smart Sensor-architectuur. De sensor bevat eigen geheugen waarin onder andere gasinformatie, meetbereik, kalibratiegegevens, zero- en span-correcties, sensorhistorie en gebruiksinformatie worden opgeslagen.
Hierdoor kunnen sensormodules vooraf worden voorbereid of gekalibreerd en vervolgens op locatie snel worden geplaatst. Dit beperkt de onderhoudstijd op locatie en maakt het beheer van kritische meetpunten beter planbaar.
| Voordeel | Praktische betekenis |
|---|---|
| Snelle sensorwissel | Sensormodules zijn verwisselbaar, waardoor onderhoud efficiënt kan worden ingepland. |
| Sensor met eigen geheugen | Kalibratiegegevens, zero-/span-correcties en sensorhistorie worden in de sensor opgeslagen. |
| Minder stilstand | Reserve-sensoren kunnen vooraf worden voorbereid en op locatie snel worden geplaatst. |
| Betere levensduuranalyse | Opgeslagen kalibratiehistorie helpt bij het beoordelen van sensorconditie en vervangingsmoment. |
| Auto-Test ondersteuning | Met optionele E18 gasgeneratoren kan automatisch een echte gasresponscontrole worden uitgevoerd, afhankelijk van gas en meetbereik. |
| Sensor keeper optie | Spare sensoren kunnen in bias-conditie worden bewaard, zodat ze sneller inzetbaar zijn bij vervanging. |
Configuratie en systeemintegratie
De ATI F12D kan worden geïntegreerd in bestaande gasdetectie-, PLC-, DCS- of SCADA-systemen. De standaard 4-20 mA uitgang maakt conventionele analoge koppeling mogelijk. Voor digitale communicatie zijn HART en Modbus RTU beschikbaar, afhankelijk van de gekozen uitvoering.
| Functie | Specificatie | Toepassing |
|---|---|---|
| 4-20 mA | Standaard analoge uitgang | Koppeling met gasdetectiecentrale, PLC, DCS of SCADA. |
| HART | Optioneel, FSK over de 4-20 mA loop | Digitale diagnose, configuratie en assetmanagement. |
| Modbus RTU | Optioneel via RS232 of RS485 | Digitale koppeling met besturing, rapportage of centrale monitoring. |
| Alarmrelais | Optionele kaart met 3 SPST relais | Lokale alarmering, doormelding, interlock of aansturing van randapparatuur. |
| Datalogging | Interne datalogger met instelbaar loginterval | Historie, trendanalyse, onderhoudscontrole en verificatie van gebeurtenissen. |
Mechanische uitvoeringen en montage
De F12D ondersteunt verschillende mechanische configuraties. Hierdoor kan de sensorpositie worden afgestemd op het gasrisico, de montageomgeving en de bereikbaarheid voor onderhoud.
- ● Integrale sensoropbouw voor standaard wand- of buismontage
- ● Remote sensoropstelling tot circa 100 ft / 30 meter, configuratieafhankelijk
- ● Duct-montage voor luchtkanalen, ventilatiekanalen en afzuigsystemen
- ● Verwarmde sensorhouder voor vochtige of condensatiegevoelige toepassingen
- ● Paneelmontage optioneel, afhankelijk van configuratie
Toepassingen en sectoren
De ATI F12D is geschikt voor vaste gasdetectie op locaties waar toxische gassen, zuurstofverdringing, zuurstofverrijking of specifieke procesgasrisico’s aanwezig zijn. De exacte sensorvariant, montagepositie en alarmstrategie moeten per toepassing worden bepaald.
| Toepassing | Voorbeelden |
|---|---|
| Gascilinderopslag en gascabinetten | Lokale detectie bij opslag en distributie van toxische of reactieve gassen. |
| Procesleidingen en doseersystemen | Bewaking van doseerpanelen, menginstallaties, afsluiters, koppelingen en overdrachtspunten. |
| Water- en afvalwaterbehandeling | Detectie van onder andere Cl2, ClO2, SO2, H2S, O3 en H2O2. |
| Laboratoria en farmacie | Gasbewaking bij analysegassen, procesgassen, zuurkastinstallaties en technische ruimten. |
| Chemie en petrochemie | Bewaking van toxische gassen bij procesinstallaties, opslagpunten en productielijnen. |
| Utilities en technische ruimten | Lokale gasdetectie in energievoorziening, waterbehandeling, scrubbers en gasdistributie. |
Beschikbare gassen en meetbereiken
De ATI F12D werkt met H10 Smart Sensoren. Het meetbereik is instelbaar binnen de grenswaarden van de gekozen sensorvariant. Onderstaande tabellen geven de beschikbare gassen en meetbereiken weer.
Algemene en toxische procesgassen
| Gas | Partnummer | Meetbereik |
|---|---|---|
| Acetyleen (C2H2) | 00-1057 | 0-50/500 ppm |
| Alcohol | 00-1043 | 0-50/500 ppm |
| Alcohol | 00-1044 | 0-500/2000 ppm |
| Ammoniak (NH3) | 00-1010 | 0-50/500 ppm |
| Ammoniak (NH3) | 00-1011 | 0-500/2000 ppm |
| Koolmonoxide (CO) | 00-1012 | 0-50/1000 ppm |
| Dimethylamine (DMA) | 00-1450 | 100/200 ppm |
| Ethyleenoxide (ETO) | 00-1039 | 0-20/200 ppm |
| Formaldehyde (HCHO) | 00-1040 | 0-20/200 ppm |
| Formaldehyde (HCHO) | 00-1349 | 500/2000 ppm |
| Waterstof (H2) | 00-1041 | 0-500/2000 ppm |
| Waterstof (H2) | 00-1013 | 0-1/10% |
| Stikstofmonoxide (NO) | 00-1021 | 0-50/500 ppm |
| NOx | 00-1181 | 50/500 ppm |
| Zuurstof (O2) | 00-1014 | 0-5/25% |
| Fosgeen (COCl2) | 00-1015 | 0-1/5 ppm |
| Fosgeen (COCl2) | 00-1016 | 0-5/100 ppm |
| Azijnzuur (CH3COOH)* | 00-1045 | 100/500 ppm |
| HC sensor* | 00-1516 | Op aanvraag / fabrieksafstemming |
Oxiderende gassen
| Gas | Partnummer | Meetbereik |
|---|---|---|
| Broom (Br2) | 00-1000 | 0-1/5 ppm |
| Broom (Br2) | 00-1001 | 0-5/200 ppm |
| Chloor (Cl2) | 00-1002 | 0-1/5 ppm |
| Chloor (Cl2) | 00-1003 | 0-5/200 ppm |
| Chloordioxide (ClO2) | 00-1004 | 0-1/5 ppm |
| Chloordioxide (ClO2) | 00-1005 | 0-5/200 ppm |
| Chloordioxide (ClO2) | 00-1359 | 200/1000 ppm |
| Chloordioxide, low Cl2 response | 00-1425 | 1/5 ppm |
| Fluor (F2) | 00-1006 | 0-1/5 ppm |
| Fluor (F2) | 00-1007 | 0-5/200 ppm |
| Waterstofperoxide (H2O2) | 00-1042 | 0-10/100 ppm |
| Waterstofperoxide (H2O2) | 00-1169 | 200/2000 ppm |
| Jodium (I2) | 00-1036 | 0-1/5 ppm |
| Jodium (I2) | 00-1037 | 0-5/200 ppm |
| Ozon (O3) | 00-1008 | 0-1/5 ppm |
| Ozon (O3) | 00-1009 | 0-5/200 ppm |
| Ozon (O3) | 00-1358 | 200/1000 ppm |
| Ozon (O3) | 00-1163 | 500/2000 ppb |
Zure gassen
| Gas | Partnummer | Meetbereik |
|---|---|---|
| Waterstofbromide (HBr) | 00-1455 | 10/200 ppm |
| Waterstofchloride (HCl) | 00-1017 | 0-10/200 ppm |
| Blauwzuurgas / waterstofcyanide (HCN) | 00-1018 | 0-10/200 ppm |
| Waterstoffluoride (HF) | 00-1019 | 0-10/200 ppm |
| Waterstofsulfide (H2S) | 00-1020 | 0-10/200 ppm |
| Waterstofsulfide (H2S) | 00-1469 | 200/1000 ppm |
| Stikstofdioxide (NO2) | 00-1022 | 0-10/200 ppm |
| Zwaveldioxide (SO2) | 00-1023 | 0-10/500 ppm |
| Algemene zuurgassen | 00-1038 | 0-10/200 ppm |
Hydride gassen
| Gas | Partnummer | Meetbereik |
|---|---|---|
| Arsine (AsH3) | 00-1024 | 0-500/2000 ppb |
| Arsine (AsH3) | 00-1025 | 0-10/200 ppm |
| Diboraan (B2H6) | 00-1026 | 0-500/2000 ppb |
| Diboraan (B2H6) | 00-1027 | 0-10/200 ppm |
| Germaan (GeH4) | 00-1028 | 0-500/2000 ppb |
| Germaan (GeH4) | 00-1029 | 0-10/200 ppm |
| Waterstofselenide (H2Se) | 00-1030 | 0-500/2000 ppb |
| Waterstofselenide (H2Se) | 00-1031 | 0-10/200 ppm |
| Fosfine (PH3) | 00-1032 | 0-500/2000 ppb |
| Fosfine (PH3) | 00-1033 | 0-10/200 ppm |
| Fosfine (PH3) | 00-1034 | 0-200/2000 ppm |
| Silaan (SiH4) | 00-1035 | 0-10/200 ppm |
| Silaan (SiH4) | 00-1285 | 500/2000 ppb |
* Beschikbaarheid kan afhankelijk zijn van configuratie en fabrieksafstemming.
Technische specificaties
| Eigenschap | Waarde |
|---|---|
| Productnaam | ATI F12D Stationaire Gasdetector |
| Type | Stationaire gasdetectiemeetkop / toxic gas transmitter |
| Sensortype | Elektrochemisch |
| Sensorarchitectuur | Verwisselbare H10 Smart Sensoren |
| Gasselectie | Sensorafhankelijk |
| Instelbaar meetbereik | Binnen de grenzen van de gekozen sensorvariant |
| Nauwkeurigheid | Doorgaans ±10% van meetwaarde, kalibratiegasafhankelijk |
| Herhaalbaarheid | ±1% elektronisch |
| Lineariteit | ±0,5% elektronisch |
| Analoge uitgang | 4-20 mA, 700 Ω max. bij 24 VDC, 100 Ω max. bij 12 VDC |
| Digitale interface optioneel | HART FSK of Modbus RTU via RS232/RS485 |
| Alarmrelais optioneel | 3x SPST, 5 A bij 230 VAC of 5 A bij 30 VDC, resistief |
| Voeding DC-model | 2-draads, 12-30 VDC, max. 25 mA |
| Voeding AC-model | 115 VAC of 230 VAC, 50/60 Hz, 7 W max. |
| Extra verbruik Modbus RS485 | +50 mA bij 24 VDC |
| Extra verbruik verwarmde sensorhouder | +93 mA bij 24 VDC |
| Behuizing | Polycarbonaat met RVS hardware |
| Beschermingsgraad | IP65 / NEMA 4X |
| Display | 96 x 32 grafisch LCD, backlit afhankelijk van voedingsmodus |
| Bediening | 4 fronttoetsen |
| Omgevingstemperatuur | -30 °C tot +60 °C; O2-sensor minimaal -10 °C |
| Luchtvochtigheid | 10-95% RV, niet-condenserend |
| Montage | Wand- of buismontage standaard, paneelmontage optioneel |
| Remote sensor | Mogelijk tot circa 100 ft / 30 meter, configuratieafhankelijk |
| Gewicht | Circa 0,68 kg |
| Conformiteit | CE en RoHS |
| ATEX | Niet ATEX-gecertificeerd |
| MED | Niet MED-gecertificeerd |
Onderhoud, verificatie en Auto-Test
De F12D is ontworpen voor onderhoudsgemak. De H10 Smart Sensoren kunnen snel worden gewisseld en bevatten eigen kalibratie- en sensorinformatie. Afhankelijk van gas en meetbereik kan de detector worden uitgebreid met een E18 gasgenerator voor automatische, geplande gasresponscontrole.
Voor kritische meetpunten blijft periodieke verificatie belangrijk. Controleer na installatie, na servicewerkzaamheden en volgens de interne onderhoudsprocedure of de sensor correct reageert, of de alarmwaarden juist zijn ingesteld en of de 4-20 mA uitgang, relais en digitale communicatie correct functioneren.
Waarom kiezen voor de ATI F12D?
De ATI F12D is een sterke keuze wanneer een flexibel stationair gasdetectiesysteem nodig is voor toxische gassen en zuurstofbewaking. Door de brede sensorselectie, H10 Smart Sensor-opbouw, datalogging, Auto-Test-opties en communicatiekeuzes kan de detector worden afgestemd op uiteenlopende industriële toepassingen.
Vooral bij installaties met meerdere doelgassen of onderhoudskritische meetpunten biedt de modulaire sensoropbouw voordelen. Sensoren kunnen vooraf worden voorbereid, service-interventies worden korter en de onderhoudshistorie blijft beter inzichtelijk.
Advies en service door VTN Veiligheidstechniek Nederland
De juiste toepassing van de ATI F12D vraagt om zorgvuldige selectie van gas, meetbereik, sensorpositie, alarmwaarden, communicatie, relaislogica, montagevorm en onderhoudsstrategie. VTN Veiligheidstechniek Nederland ondersteunt bij de keuze, levering, configuratie, inbedrijfstelling, verificatie en periodiek onderhoud van stationaire gasdetectiesystemen.
- ● Advies over gasselectie en meetbereik
- ● Beoordeling van sensorpositie en gasgedrag
- ● Ondersteuning bij 4-20 mA, HART, Modbus en relaisintegratie
- ● Advies over remote sensoropstelling, duct-montage en verwarmde sensorhouders
- ● Ondersteuning bij alarmfilosofie, PLC/DCS/SCADA-koppeling en doormelding
- ● Inbedrijfstelling, functietest en periodieke controle
- ● Eén aanspreekpunt voor levering, service en continuïteit van de installatie
Advies nodig over de juiste ATI F12D configuratie?
De juiste uitvoering hangt af van het doelgas, meetbereik, montagepositie, communicatie, relaisfunctie en onderhoudsstrategie. VTN helpt u bij het selecteren van de juiste F12D uitvoering voor uw toepassing.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
| Merk | ATI |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | O2 (zuurstof), CO (koolstofmonoxide), H2S (waterstofsulfide), SO2 (zwaveldioxide), H2 (waterstof), NH3 (ammoniak), NO (stikstofmonoxide), NO2 (stikstofdioxide), HCN (waterstofcyanide), CL2 (chloorgas), PH3 (fosfine), O3 (ozon), ETO (ethyleenoxide), CLO2 (chloordioxide), ASH3 (arsenicum), COCl2 (Fosgeen), HF (waterstof fluoride), F2 (fluorine), HCI (waterstofchloride / zoutzuur), SiH4 (silane), CH2O (formaldehyde), H2O2 (Waterstofperoxide) |
| Meetprincipe | Elektrochemisch |
| Output / Relais / Protocol | 4-20 mA, HART, RS485 Modbus, Relais |
| Meetbereik | Afhankelijk van sensor type |
| Temperatuur Bereik | -30 tot +60 (O2 -10) |
| IP Rating | IP65 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | NIET ATEX Gecertificeerd |
| Luchtvochtigheid | 10% tot 95% RV |
