Beschrijving

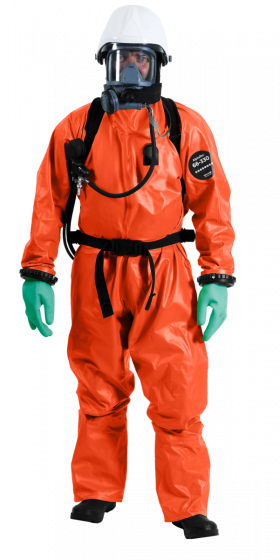

Het Ansell AlphaTec 66-330 model 156-G09 is een herbruikbaar, vloeistofdicht Type 3-chemicaliënpak voor professionele werkzaamheden waarbij chemische vloeistofspatten of spuitstralen kunnen voorkomen. Het niet-inkapselende pak wordt gebruikt in combinatie met een geschikt volgelaatsmasker en onafhankelijke of andere passende ademhalingsbescherming.

De rubberen gelaatsafdichting sluit rond het gezicht en wordt afgedicht door het volgelaatsmasker dat over de grijze seal wordt geplaatst. Het ademluchttoestel wordt buiten het pak gedragen. Een horizontale, vloeistofdichte PVC-rits over de schouders maakt instappen via de achterzijde mogelijk. De rits is gelast aan het pak en wordt beschermd door een spatflap met klittenbandsluiting.

De G09-uitvoering wordt geleverd met AlphaTec 08-354 neopreen chemicaliënhandschoenen. Deze handschoenen zijn met het AlphaTec Bayonet-ringsysteem aan de mouwen bevestigd en kunnen met behoud van de juiste afdichting worden vervangen. Model 156 heeft ingelaste sokken uit pakmateriaal. Deze worden in afzonderlijke veiligheidslaarzen gedragen, terwijl de buitenste spatoverslagen over de laarsschachten vallen.

Belangrijkste kenmerken

• Herbruikbaar Type 3-chemicaliënpak met achterinstap.
• Vloeistofdicht volgens EN 14605:2005 + A1:2009, Type 3.
• Niet-inkapselend ontwerp voor gebruik met SCBA of andere ademhalingsbescherming met volgelaatsmasker.
• Anatomisch gevormde rubberen gelaatsafdichting.
• Afzonderlijke AlphaTec Mini Hood voor extra spatbescherming rond de maskerinterface.
• Horizontale vloeistofdichte PVC-rits aan de achterzijde.
• Beschermflap met klittenbandsluiting over de rits.
• Een AlphaTec-uitlaatventiel op de borst voor het afvoeren van overtollige lucht uit het pak.
• Aangezette AlphaTec 08-354 neopreen chemicaliënhandschoenen.
• Bayonet-handschoenringsysteem met borgpennen voor snelle en gecontroleerde handschoenwissel.
• Ingelaste sokken uit pakmateriaal met buitenste spatoverslagen voor afzonderlijke veiligheidslaarzen.
• Dubbel gelaste naden.
• Verstevigde knieën en ellebogen.
• Sterk en flexibel polyesterweefsel met PVC-coating aan beide zijden.
• Bescherming tegen infectieuze agentia volgens EN 14126.
• Elektrostatisch dissipatieve eigenschappen van het pakmateriaal volgens EN 1149-5.

Gelaatsafdichting en ademhalingsbescherming

De AlphaTec 66-330 model 156-G09 heeft geen vast vizier en geen geïntegreerd volgelaatsmasker. Het losse volgelaatsmasker wordt op de rubberen gelaatsafdichting geplaatst. De maskerrand moet op de seal aansluiten en mag niet rechtstreeks op het PVC-pakmateriaal rusten. Plooien, een verkeerde pakmaat of een onjuist gepositioneerd masker kunnen de bescherming verminderen en lekkage veroorzaken.

De combinatie van pak, gelaatsafdichting, volgelaatsmasker en ademhalingssysteem moet voor de individuele drager worden beoordeeld en gepast. Voer een geschikte pasvormcontrole of fittest uit met alle relevante PBM op hun werkelijke positie. Gebruik voor Europese toepassingen een passend ademluchttoestel dat voldoet aan EN 137 wanneer SCBA noodzakelijk is.

Aantrekken van model 156-G09

1. Controleer pak, gelaatsafdichting, rits, uitlaatventiel, handschoenen, Bayonet-ringen en borgpennen.
2. Plaats indien nodig de verstelbare elastische band in de capuchon om de gelaatsafdichting op de individuele drager af te stemmen.
3. Trek zittend de benen van het pak aan en plaats beide voeten volledig in de ingelaste sokken.
4. Trek de buitenste spatoverslagen omhoog en trek geschikte veiligheidslaarzen over de ingelaste sokken aan.
5. Trek de buitenste spatoverslagen volledig over de laarsschachten.
6. Trek geschikte comfort- of onderhandschoenen aan en steek de armen in de aangezette chemicaliënhandschoenen.
7. Trek de capuchon over het hoofd en positioneer de rubberen gelaatsafdichting zonder plooien.
8. Laat een getrainde assistent de horizontale achterrits volledig sluiten en daarna de spatflap sluiten. Forceer de rits nooit.
9. Trek het ademluchttoestel aan, maar plaats het volgelaatsmasker pas daarna.
10. Plaats het volgelaatsmasker vanaf de kin over de rubberen seal, span het bandenstel aan en laat de aansluiting rondom controleren.
11. Plaats bij spatrisico de meegeleverde AlphaTec Mini Hood en trek daarna de veiligheidshelm aan.

Werk bij het aantrekken, decontamineren en uittrekken altijd met een getrainde assistent. De modelspecifieke gebruiksaanwijzingen van het pak, de handschoenen, de laarzen, het volgelaatsmasker en het ademluchttoestel blijven leidend.

Normen en certificeringen

Controleer bij levering altijd de normvermelding op het paklabel en de bijbehorende conformiteitsverklaring. Oudere productdocumentatie kan een eerdere editie van EN 1149-5 vermelden.

Beschermingsgrenzen en veiligheidswaarschuwingen

• Niet gasdicht: model 156-G09 is geen Type 1- of Type 2-pak en biedt geen gas- of dampdichte omsluiting.
• Niet volledig inkapselend: het ademluchttoestel wordt buiten het pak gedragen en het masker vormt een afzonderlijk onderdeel van de beschermingscombinatie.
• Maskeraansluiting is kritisch: onvoldoende aansluiting tussen volgelaatsmasker en rubberen gelaatsafdichting kan lekkage veroorzaken.
• Ingelaste sokken: de sokken zijn geen veiligheidslaarzen. Draag ze in afzonderlijke passende veiligheidslaarzen en plaats de spatoverslagen over de laarsschachten.
• Niet voor oplosmiddelen: het AlphaTec 66-330-materiaal is niet bedoeld voor blootstelling aan oplosmiddelen.
• Niet voor brandbestrijding: gebruik het pak niet bij open vuur of intense hitte. Eventuele uitrukkleding onder het pak verandert deze beperking niet.
• Geen algemene ATEX-claim: de EN 1149-5-prestatie geldt voor het materiaal en niet automatisch voor het complete pak of de volledige PBM-combinatie.
• Warmtebelasting: combinatie met onderkleding, masker en ademlucht kan een aanzienlijke thermische belasting veroorzaken.
• Risicoanalyse vereist: selecteer op stof, concentratie, temperatuur, contactvorm, taakduur, mechanische belasting en decontaminatiemogelijkheid.

Chemische materiaal-, naad- en handschoenprestaties

Onderstaande genormaliseerde laboratoriumresultaten gelden voor de geteste 66-330-materialen, naden en AlphaTec 08-354-handschoenen. Klasse 6 staat bij deze test voor een genormaliseerde doorbraaktijd van meer dan 480 minuten. Dit is geen gegarandeerde veilige draagtijd voor de complete pakconfiguratie.

Prestaties tegen infectieuze agentia

Mechanische prestaties

Technische specificaties

Maatvoering

De maten overlappen bewust. De tabel toont lichaamsmaten en geen pakafmetingen. Selecteer op lengte, borstomvang, onderkleding, bewegingsruimte en de complete combinatie met masker, ademluchttoestel en laarzen. De actuele VTN-configurator begint bij maat XS.

Vergelijking met relevante AlphaTec-uitvoeringen

Model 156-G09 en 151-G09 zijn Type 3-uitvoeringen. Model 146 is Type 4 en biedt een ander beschermingsniveau en een andere ademluchtconfiguratie. Geen van deze uitvoeringen is gasdicht.

Aanbevolen toepassingen

• Omgaan met geselecteerde vloeibare chemicaliën waarbij Type 3-bescherming vereist is.
• Industriële en tankreiniging met risico op spuitstralen.
• Incidentrespons en decontaminatiewerkzaamheden.
• Hazmat- en eerstehulpinzet binnen de grenzen van een niet-inkapselend vloeistofdicht pak.
• Petrochemische werkzaamheden na stofspecifieke beoordeling.
• Onderhoud en interventie in procesinstallaties.
• Werkzaamheden met infectieuze agentia na taakgerichte risicoanalyse.

Belangrijkste sectoren

• Chemische en petrochemische industrie
• Brandweer en technische hulpverlening
• Hazmat- en incidentresponsteams
• Industriële reiniging en tankreiniging
• Procesindustrie en technisch onderhoud
• Water-, afval- en milieudiensten
• Bedrijfsbrandweer en industriële noodorganisaties

Inspectie vóór en na gebruik

Inspecteer het pak bij ontvangst, vóór iedere inzet, na ieder gebruik, na reparatie en minimaal jaarlijks tijdens opslag. Leg inspecties, blootstellingen, decontaminatie, reiniging, onderdelenwissels en reparaties vast in een paklogboek.

• Controleer binnen- en buitenzijde op gaten, sneden, schuurplekken, verkleuring en vervorming.
• Let op brosheid, stijfheid, zwelling, kleverigheid en andere tekenen van chemische aantasting of veroudering.
• Controleer alle naden, verstevigde knieën en ellebogen.
• Controleer de rubberen gelaatsafdichting op scheuren, vervorming en een gelijkmatige aansluiting.
• Test de volledige ritsloop en controleer de gelaste ritsbevestiging en beschermflap.
• Controleer Bayonet-ringen, O-ringen, handschoenringen en rode borgpennen.
• Inspecteer de AlphaTec 08-354-handschoenen en vervang chemisch verontreinigde rubberen handschoenen na gebruik.
• Controleer de werking en het membraan van het uitlaatventiel.
• Controleer de ingelaste sokken, soknaden en buitenste spatoverslagen.
• Neem het pak onmiddellijk uit gebruik bij een defect of onzekerheid over de beschermende werking.

Decontaminatie na inzet

Voer vóór het uittrekken een eerste decontaminatie uit om overdracht van verontreiniging naar de drager en de assistent te beperken. De assistent draagt daarvoor passende beschermende kleding en indien noodzakelijk ademhalingsbescherming. Spoel het pak ruim met water, bij voorkeur met een geschikt mild reinigingsmiddel, voor zover dit verantwoord is voor de aanwezige stof.

Voer daarna een definitieve decontaminatie uit volgens de eigenschappen van de stof en het bedrijfsprotocol. Een pak dat niet aantoonbaar volledig kan worden gedecontamineerd, chemisch is aangetast of met een onbekende stof is verontreinigd, mag niet opnieuw worden ingezet.

Reiniging en droging

• Reinig bij voorkeur met de hand in warm water van maximaal 40 °C en een mild reinigingsmiddel.
• Gebruik een zachte doek of zachte borstel en voorkom beschadiging van de PVC-coating.
• Spoel reinigingsmiddel volledig af.
• Laat het pak volledig aan de lucht drogen of gebruik een geschikte drooginstallatie met geforceerde lucht.
• Machinaal wassen wordt niet aanbevolen.
• Niet in een trommeldroger drogen.
• Gebruik reinigings- of decontaminatiemiddelen alleen nadat de compatibiliteit met pak, handschoenen, gelaatsafdichting en onderdelen is vastgesteld.

Onderhoud van rits, handschoenringen en uitlaatventiel

Behandel de vloeistofdichte PVC-rits als een kritisch en kwetsbaar onderdeel. Trek de runner altijd recht langs de rits, voorkom dat kleding of pakmateriaal wordt ingeklemd en forceer een vastgelopen rits nooit. Reinig en smeer de rits volgens het onderhoudsschema met het voorgeschreven middel.

Reinig en smeer de O-ringen van het Bayonet-systeem met het voorgeschreven smeermiddel. Controleer of de rode borgpennen correct vastklikken en vervang versleten O-ringen of borgpennen. Controleer het uitlaatventiel en vervang het membraan volgens het onderhoudsschema of eerder bij schade of functieverlies.

Opslag en aanbevolen opslagduur

Bewaar het pak schoon en droog, gevouwen zoals geleverd of aan een geschikte hanger. Aanbevolen opslagcondities zijn +5 tot +25 °C en een relatieve luchtvochtigheid van 50 ± 30%, uit direct zonlicht en uit de buurt van ozonproducerende apparatuur. Houd de rits tijdens opslag vrijwel gesloten, met ongeveer 10 cm open, en voorkom scherpe vouwen in de gelaatsafdichting.

De aanbevolen opslagduur is zeven jaar vanaf de productiedatum onder optimale omstandigheden. Dit is geen gegarandeerde gebruiksduur. Blootstelling, reiniging, mechanische belasting, handschoenen, rits, ventiel en opslagcondities kunnen de werkelijke levensduur verkorten. Vouw het opgeslagen pak minimaal jaarlijks open en inspecteer het volledig.

Reparatie en buitengebruikstelling

Gebruik uitsluitend originele onderdelen en reparatiematerialen voor AlphaTec 66-330. Kleine beschadigingen kunnen alleen volgens de officiële reparatie-instructie en met de juiste oranje reparatieset worden hersteld. Laat reparatie of vervanging van gelaatsafdichting, rits en andere kritieke beschermingsonderdelen uitvoeren door een bevoegd servicecentrum.

Neem het pak definitief uit gebruik wanneer het chemisch is gedegradeerd, niet veilig kan worden gerepareerd, de kosten van herstel niet verantwoord zijn of de maximale reparatiegrens uit de gebruiksaanwijzing is bereikt. Een verontreinigd pak mag uitsluitend voor service worden aangeboden nadat het correct is gedecontamineerd en voorzien van de vereiste decontaminatieverklaring.

Leveringsomvang

• Ansell AlphaTec 66-330 model 156-G09 in de geselecteerde maat.
• Ingelaste sokken uit pakmateriaal met buitenste spatoverslagen.
• Aangezette AlphaTec 08-354 neopreen chemicaliënhandschoenen.
• Bayonet-handschoenringsysteem met O-ringen en borgpennen.
• AlphaTec Mini Hood voor aanvullende spatbescherming rond de maskerinterface.
• Onderhoudsset voor de vloeistofdichte rits en het Bayonet-ringsysteem.
• Twee extra borgpennen voor het Bayonet-ringsysteem.
• Smeermiddel voor de O-ringen.
• Vetstick voor onderhoud van de rits.
• Gebruiks- en onderhoudsinformatie.
• Individuele verpakking.

Niet standaard inbegrepen: veiligheidslaarzen, comfort- of onderhandschoenen, volgelaatsmasker, ademluchttoestel en veiligheidshelm. Controleer de definitieve orderbevestiging voor eventueel overeengekomen accessoires.

Waarom kiezen voor de AlphaTec 66-330 model 156-G09?

• Vloeistofdichte Type 3-bescherming in een herbruikbare uitvoering.
• Niet-inkapselend ontwerp dat te combineren is met gangbare SCBA-systemen.
• Aangezette, snel verwisselbare chemicaliënhandschoenen.
• Vloeistofdichte achterrits en versterkte knieën en ellebogen.
• Ingelaste sokken uit pakmateriaal voor een doorlopende materiaalbarrière in afzonderlijke veiligheidslaarzen.
• Goede mechanische prestaties van het sterke, flexibele 66-330-materiaal.
• Geschikt voor professionele incidentrespons en industriële chemische toepassingen binnen de gedocumenteerde grenzen.
