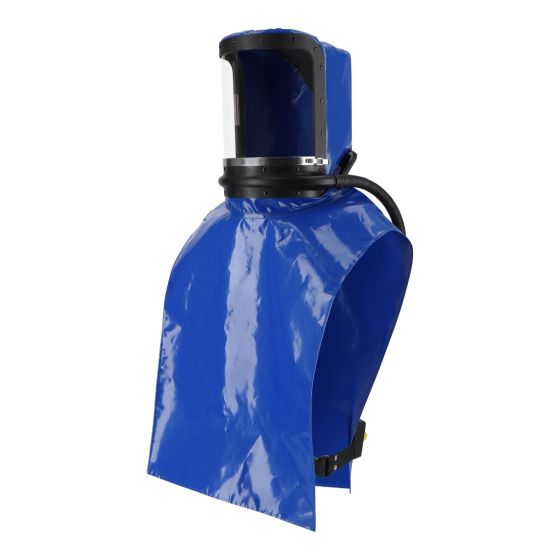

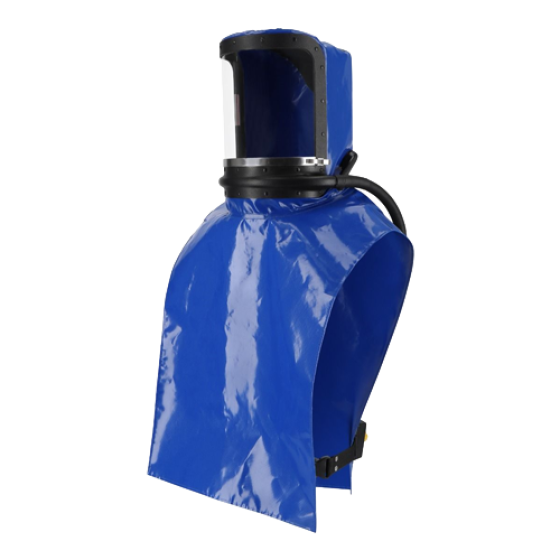

VanderGrinten AG-2 luchtkap

De VanderGrinten AG-2 is een ademhalingsbeschermingsmiddel met een continue toevoer van samengeperste ademlucht. De kap beschermt de luchtwegen en het gelaat bij werkzaamheden waarbij schadelijke stofdeeltjes, nevels, dampen of gassen aanwezig kunnen zijn. De ademlucht wordt via een externe ademluchtvoorziening en een daarvoor geschikte toevoerslang naar de kap geleid.

De AG-2 is ontworpen voor industriële werkzaamheden waarbij een hoog beschermingsniveau moet worden gecombineerd met bewegingsvrijheid en draagcomfort. In plaats van uitsluitend op het hoofd te steunen, rust de constructie op de schouders. Hierdoor kan de gebruiker het hoofd binnen de kap bewegen en wordt de belasting van hoofd en nek tijdens langdurige werkzaamheden beperkt.

De katoenen halskraag wordt rondom de nek gesloten. Samen met de continue luchttoevoer en de twee uitademventielen ondersteunt deze kraag de overdruk in de kap. De luchtstroom kan met de regelkraan worden ingesteld tussen 180 en 320 liter per minuut. Om veiligheidsredenen kan de regelkraan niet volledig worden gesloten.

Belangrijkste kenmerken

• ● Ademluchtkap met continue luchttoevoer via een ademluchtleiding
• ● Gecertificeerd volgens EN 14594:2018, klasse 4A
• ● Nominale protectiefactor van 2.000
• ● Minimale luchtstroom van 180 liter per minuut bij gesloten regelventiel
• ● Maximale luchtstroom van 320 liter per minuut bij geopend regelventiel
• ● Werkdruk van minimaal 5 en maximaal 6,5 bar
• ● Ingebouwde visuele indicator voor bewaking van de luchtstroom
• ● Panoramisch vizier voor een breed gezichtsveld
• ● Polycarbonaat vizier met anti-condenscoating aan de binnenzijde en kraswerende coating aan de buitenzijde
• ● Optioneel acetaat vizier met anti-condenscoating aan beide zijden
• ● Kap van sterk bisonyl PVC met ABS-vizierframe
• ● Verwisselbare katoenen halskraag
• ● Universele maat en gewicht van circa 2.000 gram

EN 14594 klasse 4A en protectiefactor

De AG-2 is gecertificeerd volgens EN 14594:2018 als klasse 4A. Deze norm heeft betrekking op ademhalingsbeschermingsmiddelen waarbij continu ademlucht via een persluchtleiding wordt toegevoerd.

De opgegeven nominale protectiefactor van 2.000 is gebaseerd op de classificatie en laboratoriumprestaties van het complete gecertificeerde systeem. De feitelijke bescherming op de werkplek is mede afhankelijk van een correcte aansluiting, voldoende luchttoevoer, de toestand van de kap en halskraag, de werkhouding, de fysieke belasting en het juiste gebruik.

Continue toevoer van ademlucht

De AG-2 betrekt de ademlucht niet uit de verontreinigde werkomgeving. De gebruiker ademt lucht vanuit een externe ademluchtvoorziening die aantoonbaar voldoet aan EN 12021. De toevoer kan afkomstig zijn uit een geschikt ademluchtnet of een specifiek voor ademlucht ingericht compressorsysteem met passende luchtbehandeling en bewaking.

De lucht komt aan de voorzijde van de kap binnen en verlaat de kap via de uitademventielen en de halskraag. De continue luchtstroom helpt een beschermende overdruk te behouden en ondersteunt het vrijhouden van het vizier.

• ● Ademluchtkwaliteit conform EN 12021 is verplicht
• ● Werkdruk tijdens gebruik: 5 tot 6,5 bar
• ● Maximale lengte van de goedgekeurde ademluchttoevoerslang: 10 meter
• ● Gebruik uitsluitend de voorgeschreven ademluchtslang en systeemcomponenten
• ● Zuurstof of met zuurstof verrijkte lucht mag niet als toevoerlucht worden gebruikt

Wanneer dezelfde persluchtvoorziening gelijktijdig voor de luchtkap en pneumatisch gereedschap wordt gebruikt, moet ook bij het maximale luchtverbruik van het gereedschap voldoende ademlucht naar de kap blijven stromen. De capaciteit van compressor, luchtbehandeling, leidingen, koppelingen en slangen moet daarop worden berekend.

Visuele luchtstroomindicator

De ingebouwde luchtstroomindicator waarschuwt wanneer onvoldoende lucht naar de kap stroomt. Wanneer de rode vlotter zichtbaar wordt, is de luchtstroom te laag. Dit kan worden veroorzaakt door onvoldoende werkdruk, een verstopt filtersysteem, een geblokkeerde slang of een probleem met een koppeling.

De indicator functioneert correct wanneer deze zich in een verticale positie bevindt, met een maximale afwijking van ongeveer 30 graden. Bij werkzaamheden waarbij de gebruiker langdurig sterk voorovergebogen, liggend of in een andere afwijkende houding werkt, moet hiermee rekening worden gehouden.

Draagcomfort en bewegingsvrijheid

De ruime constructie en de schouderondersteuning maken de AG-2 geschikt voor werkzaamheden waarbij de kap langere tijd wordt gedragen. Omdat geen strakke gelaatsafdichting zoals bij een half- of volgelaatsmasker nodig is, is de luchtkap in veel situaties praktisch voor brildragers en personen met gezichtsbeharing.

De katoenen halskraag moet wel correct worden gesloten om het voorgeschreven beschermingsniveau te bereiken. De riem wordt aangespannen om de kap tijdens het werk stabiel op zijn plaats te houden. Met de regelkraan kan de gebruiker de luchtstroom binnen het toegestane bereik op het gewenste comfortniveau instellen.

Geluidsniveau en gehoorbescherming

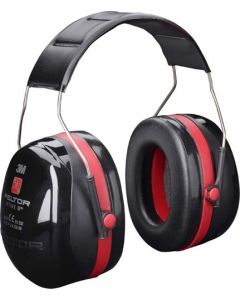

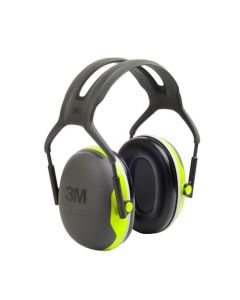

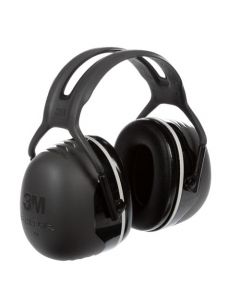

Bij de maximale luchtstroom bedraagt het geluidsniveau in de kap ongeveer 86 dB. Daarom moet tijdens het gebruik geschikte gehoorbescherming worden gedragen. De keuze van oordoppen of andere gehoorbescherming moet worden afgestemd op de totale geluidsbelasting van zowel de luchtkap als de werkzaamheden en machines in de omgeving.

Aanbevolen toepassingen

• ● Spuit- en coatingwerkzaamheden met stof, nevel of dampen
• ● Poedercoaten en industriële oppervlaktebehandeling
• ● Schuren, slijpen en voorbewerken bij hoge stofbelasting
• ● Industriële reinigings- en onderhoudswerkzaamheden
• ● Werkzaamheden waarbij een strakke gelaatsafdichting niet praktisch is
• ● Productieprocessen met bekende verontreinigingen en een beschikbare ademluchtvoorziening

Belangrijkste sectoren

• ● Industriële productie en onderhoud
• ● Metaalbewerking en machinebouw
• ● Automotive en carrosseriebedrijven
• ● Coating-, lak- en oppervlaktebehandelingsbedrijven
• ● Industriële reiniging en technische dienstverlening
• ● Opslag, overslag en logistieke productieomgevingen

Gebruiksbeperkingen

De VanderGrinten AG-2 is een slangtoestel zonder eigen onafhankelijke luchtvoorraad. De luchtkap biedt daarom geen bescherming wanneer de luchttoevoer wegvalt en is niet bedoeld als vluchttoestel.

Gebruik de AG-2 niet in omgevingen met:

• ● Open vuur of sterke warmtestraling
• ● Explosiegevaar
• ● Een zuurstofgehalte lager dan 19%
• ● Extreem hoge concentraties die direct gevaar voor gezondheid of leven opleveren
• ● Onbekende concentraties waarbij de veilige inzet van de luchtkap niet vooraf is vastgesteld

Bij zware fysieke inspanning kan tijdelijk onderdruk in de kap ontstaan, waardoor de bescherming afneemt. De AG-2 is daarom niet zonder aanvullende beoordeling geschikt voor zware inspanning, besloten ruimten of toepassingen waarbij snelle evacuatie door de aangesloten slang wordt belemmerd.

Gebruik bij temperaturen onder het vriespunt

De luchtkap mag worden gebruikt bij omgevingstemperaturen van -10 tot +50 °C. Bij temperaturen onder het vriespunt kan vocht in het persluchtsysteem bevriezen in koppelingen of het regelventiel en daarmee de luchttoevoer blokkeren.

Voor inzet onder het vriespunt moet het watergehalte van de ademlucht voldoende laag zijn en voldoen aan de hiervoor geldende eisen van EN 12021. Een regulier persluchtnet voldoet hier niet automatisch aan.

Samenstelling van een compleet systeem

Voor veilig gebruik is naast de AG-2 een correct gedimensioneerde ademluchtvoorziening nodig. De exacte configuratie is afhankelijk van de beschikbare infrastructuur, het aantal gebruikers, het benodigde debiet en eventueel gelijktijdig aangesloten pneumatisch gereedschap.

Controle vóór gebruik

• ● Controleer de kap, halskraag, het vizier en de uitademventielen op beschadiging en vervuiling
• ● Controleer de slang en koppelingen op slijtage, lekkage en blokkades
• ● Controleer of de werkdruk tussen 5 en 6,5 bar ligt
• ● Controleer of de luchtstroomindicator voldoende toevoer aangeeft
• ● Controleer of de ademluchtvoorziening lucht conform EN 12021 levert
• ● Leg de slang zo dat beknelling, struikelen en blokkering van de vluchtroute worden voorkomen

Reiniging, onderhoud en opslag

Reinig de buitenzijde na gebruik met water en een mild reinigingsmiddel en spoel deze vervolgens af met schoon water. Gebruik geen oplosmiddelen. De binnenzijde kan met een geschikt desinfectiemiddel worden gereinigd. Laat alle onderdelen volledig drogen voordat de kap wordt opgeslagen.

De halskraag kan met de hand in lauw water worden gewassen. Controleer na reiniging of deze nog goed rondom de nek aansluit. Vervang het vizier, de halskraag en de uitademventielen wanneer beschadiging, slijtage of onvoldoende werking wordt vastgesteld.

Bewaar de volledig droge luchtkap in een schone ruimte bij een temperatuur tussen +5 en +35 °C en een relatieve luchtvochtigheid van maximaal 80%. Gebruik uitsluitend originele reserveonderdelen. Na vervanging van de luchtstroomindicator of interne filterunit moet het systeem opnieuw worden afgesteld door een daarvoor bevoegde partij.

Normen en certificeringen

Technische specificaties

Beschikbare reserveonderdelen en accessoires

• ● Polycarbonaat vervangingsvizier
• ● Acetaat vervangingsvizier
• ● Verwisselbare katoenen halskraag
• ● Uitademventielen
• ● Riem met sluiting
• ● Complete besturingsunit met regelventiel, filter en koppelingen
• ● Goedgekeurde ademluchttoevoerslang van 10 meter

Waarom kiezen voor de VanderGrinten AG-2?

• ● Hoog beschermingsniveau met nominale protectiefactor 2.000
• ● Continue toevoer van schone ademlucht uit een externe bron
• ● Comfortabele schouderondersteuning en vrije beweging van hoofd en nek
• ● Panoramisch en eenvoudig vervangbaar vizier
• ● Regelbare luchtstroom voor afstemming op gebruiker en werkzaamheden
• ● Visuele waarschuwing wanneer de luchttoevoer onvoldoende wordt
• ● Reserveonderdelen beschikbaar voor onderhoud en langdurig gebruik

Waarom kopen bij VTN Veiligheidstechniek Nederland?

VTN Veiligheidstechniek Nederland is specialist in onafhankelijke en niet-onafhankelijke adembescherming voor industrie, hulpdiensten en specialistische werkomgevingen. Wij beoordelen niet alleen de luchtkap, maar het volledige ademluchtsysteem: van luchtbron en luchtbehandeling tot ademluchtslangen, koppelingen, werkdruk, luchtstroom en ademluchtkwaliteit.

Onze adembeschermingsspecialisten ondersteunen bij het bepalen van de vereiste protectiefactor, het berekenen van het benodigde luchtvolume en het selecteren van een passende ademluchtvoorziening. Daarbij houden we rekening met het aantal gebruikers, gelijktijdig aangesloten gereedschap, de aanwezige verontreinigingen en de technische mogelijkheden op locatie.

Daarnaast adviseert VTN over ademluchtkwaliteit conform EN 12021, periodieke luchtkwaliteitsmetingen, gebruikersinstructies, reiniging, onderhoud en originele reserveonderdelen. Zo ontvangt u een complete, veilige en praktisch inzetbare ademluchtoplossing die aansluit op uw werkzaamheden en bedrijfsprocedures.
