Honeywell BW Drijver (Sampling Float) – GA-FLOAT

De Honeywell BW Drijver (Sampling Float GA-FLOAT) is een origineel bemonsteringsaccessoire voor draagbare gasdetectoren met een geschikte pompvoorziening. De drijver maakt het mogelijk om gasmonsters te nemen direct boven vloeistofoppervlakken, terwijl de kans op het onbedoeld aanzuigen van vloeistof via de bemonsteringsslang wordt beperkt.

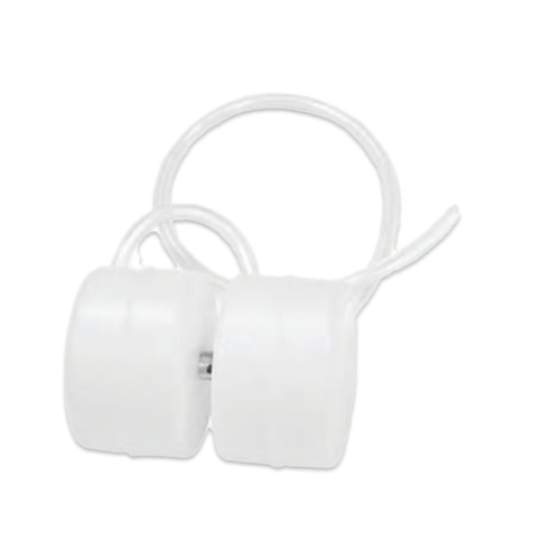

De sampling float bestaat uit twee drijvers die met een centrale as zijn verbonden. De bemonsteringsslang wordt tussen de drijvers bevestigd, zodat de gasinlaat boven het vloeistofoppervlak blijft. Hierdoor kan de aangesloten gasdetector lucht aanzuigen uit de ruimte direct boven de vloeistof, zonder dat het uiteinde van de slang onder het oppervlak hoeft te worden gehouden.

De Honeywell BW GA-FLOAT is bijzonder geschikt voor gasmetingen in putten, schachten, tanks, rioolstelsels en andere locaties waar water of vloeistoffen aanwezig kunnen zijn. Het accessoire kan worden gebruikt in combinatie met onder andere de Honeywell BW GasAlertMax XT II en BW Ultra, mits de volledige bemonsteringsopstelling geschikt is.

Belangrijkste kenmerken

• ● Origineel Honeywell BW bemonsteringsaccessoire, artikelnummer GA-FLOAT
• ● Twee drijvers met een centrale as voor bevestiging van de monsterslang
• ● Houdt de gasinlaat boven het vloeistofoppervlak
• ● Helpt onbedoelde vloeistofopname tijdens gasbemonstering te beperken
• ● Maakt gerichte gasbemonstering direct boven vloeistoffen mogelijk
• ● Geschikt voor toepassing met gepompte gasdetectiesystemen
• ● Praktisch bij gasmetingen in putten, tanks, schachten en besloten ruimten
• ● Toepasbaar met Honeywell BW GasAlertMax XT II en BW Ultra
• ● Te combineren met geschikte monsterslangen en aanvullende filtervoorzieningen
• ● Herbruikbare uitvoering voor professionele gasdetectie

Werking van de Honeywell BW Sampling Float

Bij actieve gasbemonstering wordt omgevingslucht via een bemonsteringsslang door een pomp naar de sensoren van de gasdetector aangezogen. Wanneer gasmetingen plaatsvinden in een put, schacht of tank waarin vloeistof aanwezig is, bestaat het risico dat het uiteinde van de slang onder het vloeistofoppervlak terechtkomt.

Wanneer een pomp vloeistof aanzuigt, kunnen de monsterslang, filters en interne onderdelen van de detector worden verontreinigd of beschadigd. Ook kan de gasdoorstroming worden geblokkeerd, waardoor geen betrouwbare meting meer mogelijk is.

De Honeywell BW GA-FLOAT beperkt dit risico met een eenvoudige mechanische constructie. De bemonsteringsslang wordt bevestigd aan de centrale as tussen twee drijvers. Zodra de drijver op een geschikt vloeistofoppervlak wordt geplaatst, blijft het aanzuigpunt boven dat oppervlak gepositioneerd.

Hierdoor kan gasvormige omgevingslucht direct boven de vloeistof worden bemonsterd zonder dat de slangopening bewust onder water wordt gebracht.

De drijver bevat geen eigen pomp, sensoren of elektronica. De daadwerkelijke monstername vindt plaats met de pomp van de aangesloten gasdetector of een geschikte externe pompvoorziening.

Gasmetingen in putten, tanks en besloten ruimten

Bij inspecties van putten, schachten, tanks en andere besloten ruimten kan water of een andere vloeistof aanwezig zijn. De vloeistofstand is niet altijd vooraf bekend en kan gedurende de werkzaamheden veranderen.

Bij het laten zakken van een losse bemonsteringsslang bestaat daardoor het risico dat de slangopening in de vloeistof terechtkomt. Met een sampling float kan het aanzuigpunt aan het vloeistofoppervlak worden gepositioneerd.

Dit is onder andere nuttig bij:

• ● Gasbemonstering in rioolputten en inspectieschachten
• ● Voorcontroles van tanks en besloten ruimten
• ● Metingen in pompputten en technische installaties
• ● Inspecties van waterzuiveringsinstallaties
• ● Monstername in schachten met regenwater of proceswater
• ● Industriële onderhouds- en veiligheidsinspecties

Bij het meten van gassen boven vloeistoffen moeten de chemische eigenschappen van de vloeistof en eventuele vrijkomende gassen worden beoordeeld. De sampling float moet geschikt zijn voor de gebruiksomstandigheden en het volledige bemonsteringssysteem moet worden afgestemd op het doelgas.

Compatibiliteit met Honeywell BW gasdetectoren

De Honeywell BW Sampling Float is bedoeld voor gebruik in combinatie met een geschikte monsterslang en een gasdetector met actieve bemonstering.

VTN vermeldt onder andere de volgende Honeywell BW detectoren als geschikte toepassingen:

Ook bij andere gasdetectiesystemen met een geschikte pompvoorziening kan een drijvende bemonsteringsopstelling technisch mogelijk zijn. De aansluiting, slangafmetingen en geschiktheid van de volledige configuratie moeten dan vooraf worden gecontroleerd.

Diffusiegasdetectoren zonder pomp zijn niet rechtstreeks geschikt voor gasbemonstering via een lange monsterslang. Hiervoor is een passende externe pompvoorziening noodzakelijk.

Verschil tussen een sampling float, hydrofoob filter en waterafscheider

Bij gasbemonstering in vochtige omgevingen kunnen verschillende accessoires worden toegepast om het risico op vloeistofopname te beperken. Deze onderdelen hebben verschillende functies en zijn niet zonder meer onderling uitwisselbaar.

De Sampling Float vormt een eerste mechanische voorziening tegen het onderdompelen van de slanginlaat. De drijver is echter geen afsluiter en biedt geen gegarandeerde bescherming tegen opspattend water, schuim, golven of andere vloeistofinslag.

Bij toepassingen met een verhoogd risico op waterinslag moeten aanvullende, geschikte hydrofobe filters of waterafscheiders worden toegepast overeenkomstig de voorschriften van de gasdetectorfabrikant.

Technische specificaties

Montage en gebruik van de sampling float

De Honeywell BW Sampling Float wordt aan het uiteinde van een geschikte bemonsteringsslang bevestigd. De slang wordt zodanig gepositioneerd dat de inlaat zich boven het vloeistofoppervlak bevindt.

Voor gebruik moet worden gecontroleerd of de drijvers onbeschadigd zijn, de monsterslang goed is bevestigd en de gasinlaat vrij toegankelijk blijft.

Laat de sampling float voorzichtig naar het gewenste meetpunt zakken en controleer of de constructie vrij op het vloeistofoppervlak kan drijven. Voorkom dat de drijver tegen obstakels wordt gedrukt of dat de slang het aanzuigpunt onder water trekt.

Wanneer de gasdetector is aangesloten, kan de monstername worden gestart volgens de gebruiksinstructies van de fabrikant. Houd rekening met de lengte van de monsterslang en de tijd die nodig is voordat het gasmonster de sensoren bereikt.

Bij het meten in besloten ruimten moeten de relevante meetlocaties en hoogten worden gecontroleerd. De sampling float is bedoeld voor het bemonsteren van de lucht direct boven een vloeistofoppervlak en vervangt geen metingen op andere relevante posities.

Monstertransporttijd en gasmeetbetrouwbaarheid

Bij gasbemonstering op afstand wordt het monster via een slang naar de gasdetector getransporteerd. De benodigde transporttijd is afhankelijk van de slanglengte, de interne diameter, het pompdebiet en eventuele filters of aansluitonderdelen.

Naast de monstertransporttijd moet rekening worden gehouden met de responstijd van de sensoren. Een meetwaarde kan pas betrouwbaar worden beoordeeld wanneer voldoende tijd is verstreken voor het transport en de detectie van het gas.

De sampling float heeft geen zelfstandige meetfunctie en verandert de detectie-eigenschappen van de gasdetector niet. Een correcte werking van de volledige bemonsteringsopstelling blijft daarom essentieel.

Bij sterk reactieve gassen moet bovendien worden beoordeeld of het slangmateriaal en eventuele filters geschikt zijn voor de te meten gascomponenten.

Inspectie, reiniging en onderhoud

Controleer de sampling float regelmatig op beschadigingen, vervuiling en slijtage. Inspecteer vooral de drijvers, de centrale bevestiging en de aansluiting van de monsterslang.

Wanneer de drijver vervuild raakt door contact met water of andere vloeistoffen, moet deze volgens een geschikte reinigingsprocedure worden gereinigd. Gebruik uitsluitend reinigingsmiddelen die verenigbaar zijn met de materialen van het accessoire.

Controleer na reiniging of de drijvers voldoende drijfvermogen behouden en of de slanginlaat nog correct boven het vloeistofoppervlak kan worden gehouden.

Wanneer de sampling float beschadigd raakt of niet meer betrouwbaar kan blijven drijven, moet het accessoire worden vervangen.

Typische toepassingen

• ● Gasmetingen boven vloeistofoppervlakken in putten en schachten
• ● Inspecties van rioolstelsels en pompputten
• ● Voorcontroles van tanks en besloten ruimten
• ● Waterzuiveringsinstallaties en afvalwaterverwerking
• ● Chemische en petrochemische industrie, afhankelijk van vloeistofgeschiktheid
• ● Industriële onderhouds- en inspectiewerkzaamheden
• ● Energiebedrijven en nutsvoorzieningen
• ● Professionele gepompte gasbemonstering in vochtige omgevingen

Honeywell BW Sampling Floats bij VTN Veiligheidstechniek Nederland

VTN Veiligheidstechniek Nederland is gespecialiseerd in professionele draagbare gasdetectie en levert originele Honeywell BW bemonsteringsaccessoires voor uiteenlopende industriële toepassingen.

Als gecertificeerde Honeywell BW servicepartner ondersteunt VTN organisaties bij de selectie, kalibratie en het onderhoud van draagbare gasdetectieapparatuur.

Naast sampling floats levert VTN onder andere bemonsteringsslangen, sampling probes, hydrofobe filters, waterafscheiders en andere onderdelen voor actieve gasbemonstering.

Onze specialisten adviseren over de juiste combinatie van gasdetector, pompvoorziening, bemonsteringsslang en filteraccessoires. Daarbij wordt rekening gehouden met de meetlocatie, het doelgas en de aanwezigheid van vloeistoffen of verontreinigingen.
