BW handpomp + slang + sonde t.b.v. GasAlertMicroClip XL + X3

Honeywell BW Handpompset met slang en sonde voor GasAlertMicroClip XL en X3

De Honeywell BW Handpompset MC-AS01 is een originele handmatige bemonsteringsset voor de GasAlertMicroClip XL en GasAlertMicroClip X3 multigasdetectoren. Met deze set kunnen gasmonsters worden genomen op moeilijk bereikbare locaties, zonder dat de gasdetector zelf direct bij het meetpunt hoeft te worden geplaatst.

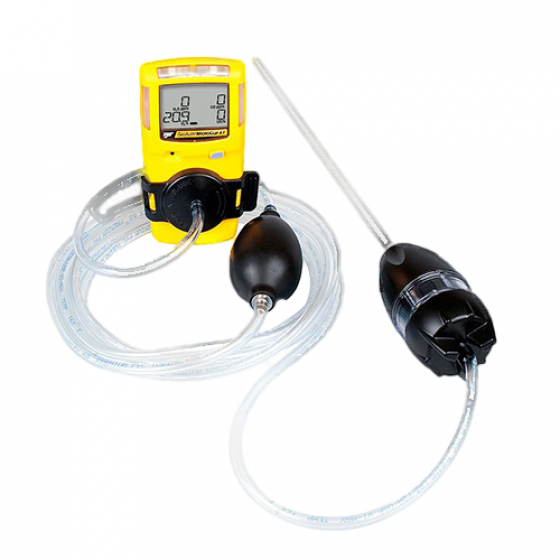

De handpompset bestaat uit een handmatige aanzuigpomp, een monsterslang en een bemonsteringssonde met een lengte van 30 cm. Via een passende adapterkap wordt de set aangesloten op de gasinlaten van de detector. Door de handpomp herhaaldelijk te bedienen, wordt omgevingslucht vanaf de bemonsteringssonde naar de sensoren van de gasdetector getransporteerd.

Deze methode maakt incidentele gasmetingen op afstand mogelijk bij bijvoorbeeld putten, schachten, tanks, inspectieopeningen en technische ruimten. De set is bijzonder praktisch wanneer de meetlocatie lastig bereikbaar is of wanneer eerst een gascontrole moet worden uitgevoerd voordat verdere werkzaamheden plaatsvinden.

Belangrijkste kenmerken

• ● Originele Honeywell BW handpompset, artikelnummer MC-AS01
• ● Ontwikkeld voor handmatige monstername met GasAlertMicroClip-detectoren
• ● Geschikt voor Honeywell BW GasAlertMicroClip XL en X3
• ● Handmatige aanzuigpomp zonder elektrische voeding of accu
• ● Inclusief monsterslang en bemonsteringssonde van 30 cm
• ● Aansluiting op de gasdetector via een passende adapterkap
• ● Maakt gerichte gasbemonstering op afstand mogelijk
• ● Praktisch bij inspecties van putten, tanks en besloten ruimten
• ● Eenvoudig mee te nemen bij industriële inspecties en onderhoud
• ● Herbruikbare uitvoering voor professioneel gebruik

Hoe werkt de handmatige aanzuigpomp?

De Honeywell BW GasAlertMicroClip XL en X3 zijn persoonlijke multigasdetectoren die standaard volgens het diffusieprincipe werken. Hierbij bereikt de omgevingslucht de sensoren via de gasinlaten van de detector.

Wanneer gasmetingen op afstand nodig zijn, kan de MC-AS01 handpompset worden aangesloten. De bemonsteringssonde wordt op het gewenste meetpunt geplaatst en met de monsterslang verbonden aan de handpomp en de bijbehorende detectoradapter.

Door de handpomp samen te drukken en volledig te laten herstellen, wordt lucht via de sonde aangezogen en door de monsterslang naar de detector gevoerd. Hierdoor kunnen de sensoren een monster beoordelen van een locatie die zich op afstand van het instrument bevindt.

Voor een betrouwbare meting moet voldoende monsterlucht worden aangevoerd om de aanwezige lucht in de slang en aansluitingen te vervangen. Vervolgens moet rekening worden gehouden met de responstijd van de sensoren.

De benodigde hoeveelheid pompbewegingen hangt onder andere af van de slanglengte, het interne slangvolume, de pompwerking en de gebruikte meetprocedure. Gebruik daarom geen vast aantal pompbewegingen zonder onderbouwing voor de betreffende opstelling.

Gasbemonstering op afstand bij moeilijk bereikbare meetpunten

Bij industriële inspecties en onderhoudswerkzaamheden zijn niet alle meetlocaties direct toegankelijk. Denk bijvoorbeeld aan putten, schachten, tanks, kelders en technische installaties waar mogelijk gevaarlijke gasconcentraties aanwezig zijn.

Met de MC-AS01 handpompset kunnen gasmonsters worden genomen via een inspectieopening of vanaf een bereikbare positie buiten de betreffende ruimte.

Hierdoor hoeft de detector niet rechtstreeks in een moeilijk bereikbaar meetpunt te worden geplaatst. Het instrument blijft bij de gebruiker, terwijl de sonde naar de gewenste meetlocatie wordt gebracht.

De handpompset is onder andere praktisch voor:

• ● Steekproefsgewijze gasmetingen op afstand
• ● Oriënterende controles van inspectieopeningen
• ● Gasmetingen in putten en leidingschachten
• ● Inspecties van tanks en technische ruimten
• ● Gerichte controles op mogelijke gasophoping
• ● Industriële onderhouds- en veiligheidsinspecties

Compatibiliteit met Honeywell BW GasAlertMicroClip

De Honeywell BW MC-AS01 is een origineel bemonsteringsaccessoire uit de GasAlertMicroClip-productfamilie. Deze uitvoering wordt door VTN aangeboden voor de GasAlertMicroClip XL en X3.

Bij andere Honeywell BW detectorseries moet een geschikte, modelspecifieke bemonsteringsset worden gebruikt. De MC-AS01 is niet bedoeld als universele handpomp voor alle draagbare gasdetectoren.

Gasmeting met O2, LEL, CO en H2S

De GasAlertMicroClip XL en X3 zijn verkrijgbaar in uitvoeringen voor het meten van onder andere zuurstof (O2), brandbare gassen (%LEL), koolstofmonoxide (CO) en waterstofsulfide (H2S).

Met de handpompset kan een gasmonster naar de aanwezige sensoren worden gevoerd. Welke gassen daadwerkelijk worden gemeten, is afhankelijk van de sensorconfiguratie van de aangesloten detector.

De handpompset bevat zelf geen sensoren en verandert het meetbereik, de detectielimieten of de alarmgrenzen van de gasdetector niet.

Voor betrouwbare gasmetingen moet de bemonsteringsopstelling geschikt zijn voor de te detecteren gassen. Houd daarbij rekening met mogelijke gasverliezen, lekkages en de invloed van slangmaterialen.

Handmatige bemonstering of een gasdetector met geïntegreerde pomp?

De MC-AS01 maakt handmatige monstername mogelijk met een diffusiegasdetector. Dit verschilt van een multigasdetector die over een geïntegreerde of elektrisch aangedreven bemonsteringspomp beschikt.

Een handpomp werkt alleen wanneer de gebruiker deze actief bedient. Tussen pompbewegingen is geen gegarandeerde continue monsterstroom aanwezig. Daarnaast beschikt de handpompset niet over een eigen automatische controle van de gasdoorstroming.

Een geschikte gepompte gasdetector kan daarentegen continu gasmonsters aanzuigen en beschikt, afhankelijk van de uitvoering, over pomp- en flowbewaking.

Voor formele vrijgavemetingen van besloten ruimten moet vooraf worden beoordeeld of de handmatige meetmethode voldoet aan de geldende veiligheidsprocedure. Wanneer een gecontroleerde, continue monsterstroom vereist is, verdient een geschikte gepompte gasdetector met flowbewaking de voorkeur.

Technische specificaties

Leveringsomvang van de handpompset

De Honeywell BW MC-AS01 is een complete handmatige bemonsteringsset. De oorspronkelijke Honeywell-productdocumentatie omschrijft de set met de volgende onderdelen:

• ● 1 handmatige aanzuigpomp
• ● 1 monsterslang
• ● 1 bemonsteringssonde van 30 cm
• ● 1 passende detectoradapterkap volgens de originele Honeywell-kitomschrijving

De gasdetector zelf is niet inbegrepen. Eventuele aanvullende monsterslangen, filters en andere bemonsteringsaccessoires moeten afzonderlijk worden geselecteerd wanneer de toepassing daarom vraagt.

Correcte werkwijze bij handmatige gasbemonstering

Controleer vóór gebruik of de gasdetector correct functioneert, voldoende accucapaciteit heeft en de voorgeschreven functionele controles heeft doorlopen.

Inspecteer de handpomp, monsterslang, sonde en adapterkap op beschadigingen, vervuiling en lekkages. Een beschadigde of verstopte slang kan de monstername beïnvloeden.

Bevestig de adapterkap op de detector en sluit de monsterslang en handpomp aan volgens de instructies van Honeywell. Controleer daarbij de juiste stromingsrichting van de pomp.

Positioneer de sonde op de gewenste meetlocatie en bedien de handpomp volgens de voorgeschreven monsternameprocedure. Laat de handpomp tussen de pompbewegingen voldoende herstellen.

Zorg ervoor dat voldoende lucht wordt aangezogen om het bemonsteringssysteem te spoelen met lucht afkomstig van het meetpunt. Houd vervolgens rekening met de responstijd en stabilisatie van de sensoren.

Wanneer metingen op meerdere hoogten of locaties worden uitgevoerd, moet rekening worden gehouden met achtergebleven gas in de monsterslang. Spoel de bemonsteringsopstelling voldoende door voordat een nieuwe meetwaarde wordt beoordeeld.

Verwijder de adapterkap na de bemonstering wanneer de detector opnieuw voor normale persoonlijke diffusiegasdetectie wordt gebruikt.

Monstertransporttijd en mogelijke meetafwijkingen

Bij handmatige gasbemonstering wordt de aangezogen lucht via de monsterslang naar de gasdetector getransporteerd. De benodigde tijd is afhankelijk van de lengte en interne diameter van de slang, de hoeveelheid verplaatste lucht per pompbeweging en de werking van de pomp.

Daarnaast moet rekening worden gehouden met de responstijd van de sensoren. Wanneer onvoldoende lucht wordt aangezogen, kan de detector nog gedeeltelijk lucht uit een eerdere meetlocatie beoordelen.

Ook lekkages, verstoppingen en ongeschikt slangmateriaal kunnen de meetrespons beïnvloeden.

Bij sterk reactieve of gemakkelijk adsorberende gassen moet de geschiktheid van de volledige bemonsteringsopstelling afzonderlijk worden beoordeeld. Niet iedere monsterslang of filtervoorziening is geschikt voor ieder doelgas.

Inspectie, reiniging en onderhoud

De MC-AS01 is bedoeld voor herhaald professioneel gebruik. Controleer de set regelmatig op beschadigingen, slijtage en verontreinigingen.

Inspecteer vooral de handpomp en de aansluitingen op luchtdichtheid. Controleer of de pompblaas na het indrukken volledig kan herstellen en of de monsterslang vrij is van knikken, verstoppingen en scheuren.

Reinig de sonde en de overige onderdelen volgens een geschikte reinigingsprocedure voor de toegepaste materialen. Voorkom dat reststoffen uit eerdere metingen een volgende gasbemonstering beïnvloeden.

Wanneer de handpomp niet meer correct functioneert of de slang beschadigd is, moeten de betreffende onderdelen worden vervangen voordat de set opnieuw wordt gebruikt.

Typische toepassingen

• ● Steekproefsgewijze gasbemonstering op afstand
• ● Inspecties van putten en leidingschachten
• ● Oriënterende gascontroles bij besloten ruimten
• ● Industriële onderhouds- en inspectiewerkzaamheden
• ● Chemische en petrochemische industrie
• ● Waterzuiveringsinstallaties en afvalverwerking
• ● Energiebedrijven en nutsvoorzieningen
• ● Industriële veiligheidsdiensten en technische inspecties
