BW Manuele set t.b.v. puntmeting met 3 meter slang

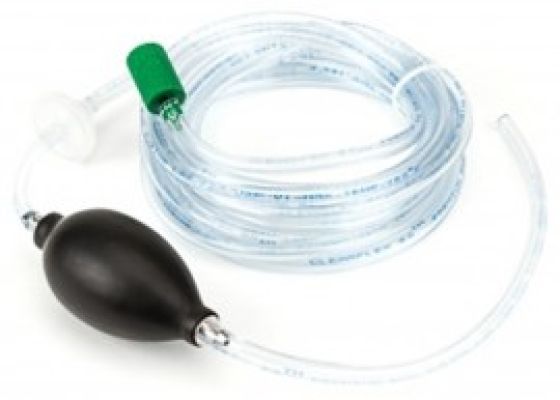

Honeywell BW Manuele Bemonsteringsset met 3 meter slang

De Honeywell BW Manuele Bemonsteringsset (D4-AS01) is een originele handmatige aanzuigpompset voor het uitvoeren van gerichte gasmetingen op afstand. De set bestaat uit een handpomp en een flexibele monsternameslang van 3 meter. Hiermee kunnen gasmonsters vanaf moeilijk bereikbare meetpunten worden aangezogen en naar een geschikte draagbare Honeywell BW gasdetector worden geleid.

De D4-AS01 is bedoeld voor incidentele en steekproefsgewijze gasbemonstering. Door de handpomp te bedienen, wordt omgevingslucht via de monsternameslang aangezogen. Hierdoor hoeft de gasdetector niet direct bij het meetpunt te worden geplaatst.

De handmatige werking maakt een afzonderlijke elektrische pompvoorziening overbodig. Dit biedt een praktische oplossing voor inspecties van onder andere putten, schachten, technische installaties en moeilijk bereikbare ruimten.

De D4-AS01 wordt geleverd zonder detectoradapter en zonder bemonsteringssonde. Voor aansluiting op een specifieke gasdetector moet daarom worden gecontroleerd welke aanvullende onderdelen noodzakelijk zijn.

Belangrijkste kenmerken

• ● Originele Honeywell BW handmatige aanzuigpompset, artikelnummer D4-AS01
• ● Inclusief flexibele monsternameslang van 3 meter
• ● Handmatige aanzuigpomp zonder elektrische voeding
• ● Nominale binnendiameter van 3,2 mm en buitendiameter van 6,4 mm
• ● Geschikt voor gerichte en incidentele gasbemonstering op afstand
• ● Praktisch voor inspecties van putten, schachten en technische installaties
• ● Te gebruiken met geschikte draagbare Honeywell BW gasdetectoren
• ● Compacte en draagbare uitvoering voor professioneel industrieel gebruik
• ● Herbruikbare bemonsteringsset
• ● Detectoradapter en bemonsteringssonde afzonderlijk verkrijgbaar

Hoe werkt de handmatige aanzuigpomp?

Bij een diffusiegasdetector bereikt de omgevingslucht de sensoren normaal gesproken rechtstreeks via de gasinlaten. Wanneer het meetpunt zich op afstand bevindt, kan met een geschikte bemonsteringsopstelling gas naar de detector worden getransporteerd.

De Honeywell BW D4-AS01 maakt hiervoor gebruik van een handmatige aanzuigpomp. Door de pomp samen te drukken en volledig te laten herstellen, wordt een hoeveelheid lucht via de monsternameslang aangezogen.

Met een geschikte detectoradapter wordt het gasmonster naar de sensoren van de aangesloten gasdetector geleid. De handpomp bevat zelf geen gassensoren en voert geen zelfstandige gasmeting uit.

Om een betrouwbaar gasmonster te verkrijgen, moet voldoende lucht worden aangezogen om de aanwezige lucht in de slang, pomp en aansluitingen te vervangen.

De benodigde hoeveelheid pompbewegingen is afhankelijk van de slanginhoud, het volume per pompbeweging en de gebruikte meetopstelling. Houd daarnaast rekening met de responstijd van de aangesloten gassensoren.

De D4-AS01 is bedoeld voor handmatige monstername en biedt geen automatische regeling of bewaking van de gasdoorstroming.

Monsternameslang van 3 meter

De set wordt geleverd met een monsternameslang van 3 meter. Deze lengte maakt het mogelijk om vanaf een bereikbare positie gasmonsters te nemen uit een opening, put, schacht of andere beperkte ruimte.

De slang heeft een nominale binnendiameter van 1/8 inch (circa 3,2 mm) en een buitendiameter van 1/4 inch (circa 6,4 mm).

De flexibele constructie maakt het mogelijk om het uiteinde van de slang naar een gewenst bemonsteringspunt te leiden. Daarbij moet worden voorkomen dat de slang knikt, beschadigd raakt of in contact komt met vloeistoffen.

De precieze materiaalsamenstelling van de meegeleverde slang is niet afzonderlijk gespecificeerd in de oorspronkelijke productomschrijving. Ga daarom niet automatisch uit van een PTFE-gevoerde uitvoering voor reactieve gassen.

Voor metingen waarbij interacties tussen het doelgas en het slangmateriaal een belangrijke rol spelen, moet de geschiktheid van de volledige bemonsteringsopstelling vooraf worden vastgesteld.

Geschikt voor gerichte puntmetingen

De Honeywell BW D4-AS01 is vooral bedoeld voor gerichte gasbemonstering op locaties die niet rechtstreeks bereikbaar zijn met een draagbare gasdetector.

Bij een puntmeting wordt op een specifieke locatie of hoogte een gasmonster aangezogen. Hiermee kan bijvoorbeeld worden gecontroleerd of op het gekozen meetpunt een gasconcentratie aanwezig is die door de aangesloten detector kan worden gedetecteerd.

De handmatige bemonsteringsmethode is praktisch bij incidentele controles, maar is niet gelijkwaardig aan continue actieve gasbemonstering met een elektrisch aangedreven pomp.

Wanneer meerdere meetpunten worden gecontroleerd, moet de monsterslang tussen de metingen voldoende worden doorgespoeld om beïnvloeding door achtergebleven gas te beperken.

Bij controles van besloten ruimten moet rekening worden gehouden met mogelijke verschillen in gasconcentratie tussen verschillende hoogten en locaties. Eén puntmeting is niet automatisch representatief voor de volledige ruimte.

Compatibiliteit met Honeywell BW gasdetectoren

De D4-AS01 wordt door Honeywell vermeld als handmatige bemonsteringsset binnen het assortiment accessoires voor draagbare gasdetectie.

De actuele Honeywell BW Flex 4-gebruikershandleiding vermeldt de D4-AS01 expliciet als bemonsteringsaccessoire. Ook in oudere Honeywell-accessoirecatalogi wordt de handpompset genoemd voor het assortiment draagbare gasdetectoren.

De daadwerkelijke toepasbaarheid is afhankelijk van de aansluiting en de gasdetector. Omdat de D4-AS01 zonder detectoradapter wordt geleverd, kan een afzonderlijke aansluitkap of flowadapter noodzakelijk zijn.

De vermelding van een productserie betekent niet dat de D4-AS01 zonder aanvullende onderdelen direct op iedere uitvoering kan worden aangesloten.

Voor specifieke detectors zijn complete handpompsets verkrijgbaar die al zijn voorzien van de bijbehorende bemonsteringssonde en modelspecifieke aansluiting.

Verschil tussen D4-AS01 en andere Honeywell BW handpompsets

Honeywell BW levert verschillende handmatige bemonsteringssets. De samenstelling en detectorcompatibiliteit verschillen per artikelnummer.

De D4-AS01 is vooral interessant voor gebruikers die een handpomp met 3 meter slang nodig hebben en de gewenste detectoradapter afzonderlijk willen selecteren.

Wanneer een complete, modelspecifieke bemonsteringsset gewenst is, kan een andere Honeywell BW uitvoering geschikter zijn.

Technische specificaties

Leveringsomvang en aanvullende accessoires

De Honeywell BW D4-AS01 wordt door de fabrikant omschreven als een handmatige aanzuigpompset met een monsternameslang van 3 meter.

De oorspronkelijke Honeywell-productdocumentatie bevestigt dat detectoradapters en bemonsteringssondes niet inbegrepen zijn.

Voor een complete, gebruiksklare bemonsteringsopstelling kunnen afhankelijk van de toepassing aanvullende onderdelen noodzakelijk zijn:

• ● Een geschikte Honeywell BW gasdetector
• ● Een modelspecifieke detectoradapter of flowadapter
• ● Een aanvullende bemonsteringssonde indien nodig
• ● Geschikte filters of een waterafscheider, afhankelijk van het meetpunt

VTN kan adviseren over de benodigde detectoradapter en overige accessoires om de D4-AS01 geschikt te maken voor de gewenste gasbemonstering.

Correct gebruik bij handmatige gasbemonstering

Controleer vóór iedere meting of de gasdetector correct functioneert en de voorgeschreven functionele controles heeft doorlopen.

Inspecteer de aanzuigpomp, monsternameslang en aansluitingen op beschadigingen, vervuiling, verstoppingen en mogelijke lekkages.

Sluit de bemonsteringsset aan op een geschikte detectoradapter volgens de instructies van Honeywell. Controleer daarbij de juiste stromingsrichting van de pomp.

Breng het uiteinde van de slang naar de gewenste meetlocatie en bedien de pomp volgens de voor de volledige meetopstelling geldende procedure.

Zorg ervoor dat voldoende monsterlucht wordt aangezogen voordat de meetwaarden worden geïnterpreteerd. Houd rekening met de inhoud van de slang en de responstijd van de sensoren.

Wanneer verschillende meetpunten worden gecontroleerd, moet het bemonsteringstraject voldoende worden doorgespoeld om te voorkomen dat lucht van een eerdere meetlocatie de volgende meting beïnvloedt.

Verschil tussen handmatige en continu gepompte gasdetectie

Een handmatige aanzuigpompset verplaatst alleen lucht wanneer de gebruiker de pomp actief bedient. Hierdoor ontstaat geen gegarandeerde continue monsterstroom.

Bij een geschikte elektrisch gepompte gasdetector wordt lucht daarentegen actief en doorgaans continu aangezogen. Afhankelijk van het instrument kan daarbij ook automatische flowbewaking aanwezig zijn.

De D4-AS01 is daarmee vooral bedoeld voor incidentele monstername en gerichte puntmetingen.

Bij formele vrijgavemetingen van besloten ruimten moet vooraf worden vastgesteld of handmatige monstername past binnen de geldende meetprocedure en of de volledige opstelling betrouwbaar is voor de relevante gasgevaren.

Wanneer de meetprocedure een continue, gecontroleerde monsterstroom vereist, moet een daarvoor geschikte gepompte gasdetector worden gebruikt.

Inspectie, reiniging en onderhoud

Controleer de D4-AS01 regelmatig op slijtage, vervuiling en beschadigingen. Inspecteer vooral de handpomp, slang en verbindingspunten.

Controleer of de handpomp na iedere bediening volledig terugkeert in de uitgangspositie en of de luchtstroom niet wordt belemmerd door knikken of verstoppingen.

Wanneer de slang in contact is gekomen met vocht, vuil of chemicaliën, moet worden beoordeeld of reiniging mogelijk is zonder de betrouwbaarheid van volgende gasmetingen te beïnvloeden.

Gebruik uitsluitend reinigingsmethoden die geschikt zijn voor het aanwezige slang- en pompmateriaal.

Beschadigde onderdelen en onderdelen waarvan de werking niet meer kan worden gegarandeerd, moeten worden vervangen.

Typische toepassingen

• ● Incidentele gasbemonstering op afstand
• ● Gerichte puntmetingen bij putten en schachten
• ● Oriënterende controles van technische ruimten en installaties
• ● Industriële onderhouds- en inspectiewerkzaamheden
• ● Chemische en petrochemische industrie
• ● Waterzuiveringsinstallaties en afvalverwerking
• ● Energiebedrijven en nutsvoorzieningen
• ● Industriële veiligheidsdiensten en technische inspecties

Honeywell BW bemonsteringsaccessoires bij VTN Veiligheidstechniek Nederland

VTN Veiligheidstechniek Nederland is gespecialiseerd in professionele draagbare gasdetectie en levert originele Honeywell BW bemonsteringsaccessoires, monsternameslangen en handpompsets voor verschillende detectorseries.

Als gecertificeerde Honeywell BW servicepartner ondersteunt VTN organisaties bij de selectie, kalibratie, reparatie en het onderhoud van draagbare gasdetectieapparatuur.

Naast de D4-AS01 levert VTN onder andere modelspecifieke handpompsets, detectoradapters, sampling probes, filters en gepompte gasdetectoren.

Onze specialisten adviseren over de juiste combinatie van gasdetector, handpomp, detectoradapter en aanvullende bemonsteringsaccessoires, afgestemd op de werkzaamheden en het te meten gas.
