BW Metallic sintered particulate filter

Honeywell BW Metallic Sintered Particulate Filter – Metalen deeltjesfilter

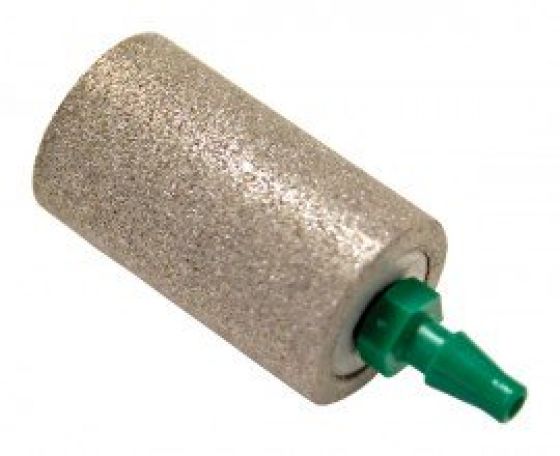

Het Honeywell BW Metallic Sintered Particulate Filter (GA-MFILTER) is een origineel metalen deeltjesfilter voor gebruik binnen geschikte bemonsteringssystemen van draagbare Honeywell BW gasdetectoren. Het filter voorkomt dat stof, vuil en andere vaste verontreinigingen via de monsternameleiding de bemonsteringspomp binnendringen.

Het filterelement is vervaardigd uit gesinterd metaal. Dankzij de poreuze metaalstructuur kan bemonsteringslucht door het filter stromen, terwijl vaste deeltjes worden tegengehouden. Hiermee helpt het filter verstoppingen en vervuiling van de pomp en andere onderdelen van het bemonsteringssysteem te beperken.

Het GA-MFILTER is bijzonder geschikt voor gasmetingen in industriële omgevingen waar stof, vuil of andere vaste deeltjes aanwezig kunnen zijn. Het filter kan worden toegepast binnen geschikte monsternameopstellingen met onder andere de Honeywell BW GasAlertMax XT II.

Belangrijkste kenmerken

• ● Origineel Honeywell BW filteraccessoire, artikelnummer GA-MFILTER
• ● Fijnporig filterelement van gesinterd metaal
• ● Houdt stof, vuil en andere vaste verontreinigingen tegen
• ● Helpt vervuiling en verstopping van de bemonsteringspomp te beperken
• ● Robuuste, vormvaste metalen constructie
• ● Geschikt voor toepassing in stoffige industriële omgevingen
• ● Toepasbaar in compatibele gepompte gasdetectiesystemen
• ● Onder andere geschikt voor bemonsteringsopstellingen met de GasAlertMax XT II
• ● Te gebruiken als voorfilter in een geschikte monsternameleiding
• ● Geschikt als vervangbaar filteraccessoire bij periodieke inspectie en onderhoud

Werking van het sintermetalen deeltjesfilter

Bij actieve gasbemonstering wordt omgevingslucht door een geïntegreerde of externe pomp via een monsternameleiding naar de sensoren van een gasdetector gezogen. Wanneer de bemonsteringslucht stof of vuil bevat, kunnen deze verontreinigingen zich ophopen in de leiding, filters en pomp.

Het GA-MFILTER maakt gebruik van een poreuze structuur die ontstaat door het sinteren van metaaldeeltjes. Tijdens dit productieproces worden metaaldeeltjes met elkaar verbonden, waardoor een vormvast materiaal met onderling verbonden poriën ontstaat.

De bemonsteringslucht kan door deze poriën stromen, terwijl vaste deeltjes die niet door de filterstructuur passen worden tegengehouden. Hierdoor wordt voorkomen dat een deel van de aanwezige verontreinigingen verder het bemonsteringssysteem binnendringt.

De robuuste metaalstructuur is minder gevoelig voor mechanische vervorming dan veel zachte filtermaterialen. De daadwerkelijke filterwerking en stromingsweerstand zijn afhankelijk van de constructie, de mate van vervuiling en de toegepaste monsternameopstelling.

Toepassing bij gepompte gasdetectie

Bij gasmetingen op afstand wordt gebruikgemaakt van bemonsteringsslangen, sondes en een geschikte pompvoorziening. Deze methode wordt onder andere toegepast bij inspecties van putten, schachten, tanks en besloten ruimten.

In dergelijke omgevingen kan de aangezogen lucht vaste verontreinigingen bevatten. Een geschikt deeltjesvoorfilter helpt deze verontreinigingen tegen te houden voordat zij de bemonsteringspomp bereiken.

Het Honeywell BW Metallic Sintered Particulate Filter kan worden toegepast binnen compatibele monsternameopstellingen, bijvoorbeeld in combinatie met geschikte bemonsteringsslangen en een gepompte gasdetector.

Het filter moet op de daarvoor bestemde positie in het bemonsteringstraject worden geplaatst. De aansluiting en geschiktheid zijn afhankelijk van de gebruikte gasdetector en monsternameaccessoires.

Compatibiliteit met Honeywell BW gasdetectoren

Het GA-MFILTER is een origineel Honeywell BW bemonsteringsaccessoire dat onder andere in de productdocumentatie van de GasAlertMax XT II wordt vermeld.

De VTN-productinformatie noemt daarnaast de BW Ultra als mogelijke toepassing. Bij deze detector moet vooraf worden gecontroleerd of de aansluitwijze en monsternameconfiguratie geschikt zijn.

Niet iedere draagbare gasdetector gebruikt dezelfde filterconstructie. Controleer daarom altijd of het GA-MFILTER geschikt is voor het betreffende instrument en de gewenste monsternameopstelling.

Verschil tussen deeltjesfilters en hydrofobe filters

Binnen professionele gasdetectiesystemen worden verschillende filtertypen gebruikt. Deze filters hebben elk een specifieke functie en zijn niet zonder meer onderling uitwisselbaar.

Een metalen sinterfilter is primair bedoeld om vaste verontreinigingen tegen te houden. Een hydrofoob filter heeft juist als belangrijke functie het beperken van het binnendringen van vloeibaar water in het bemonsteringssysteem.

Het GA-MFILTER vervangt niet automatisch de interne pompfilters, hydrofobe filters of andere door Honeywell voorgeschreven beschermingsonderdelen. De benodigde filterconfiguratie wordt bepaald door het type gasdetector en de omstandigheden waarin wordt gemeten.

Technische specificaties

Invloed van filters op de gasmonstername

De aanwezigheid van een filter kan invloed hebben op de gasdoorstroming in het bemonsteringssysteem. Bij een schoon en correct geselecteerd filter blijft de extra stromingsweerstand beperkt tot de eigenschappen van de toegepaste filterconstructie.

Wanneer het filter vervuild raakt, kan de weerstand toenemen en de effectieve gasdoorstroming afnemen. Hierdoor kunnen de transporttijd van het gasmonster en de werking van de pomp worden beïnvloed.

Bij gasmetingen op afstand moet altijd rekening worden gehouden met de volledige lengte van het bemonsteringstraject, het pompdebiet, de aanwezige filters en de responstijd van de sensoren.

Bij reactieve of gemakkelijk adsorberende gassen moet daarnaast worden beoordeeld of alle materialen waarmee het gas in aanraking komt geschikt zijn voor het betreffende doelgas. De aanwezigheid van een metalen deeltjesfilter vormt op zichzelf geen garantie dat geen gasverlies optreedt.

Inspectie, onderhoud en vervanging

Het GA-MFILTER moet regelmatig worden gecontroleerd op zichtbare vervuiling, beschadigingen en mogelijke verstoppingen. De inspectiefrequentie is afhankelijk van de gebruiksomstandigheden en de hoeveelheid verontreinigingen in de bemonsteringslucht.

Wanneer het filter ernstig vervuild of beschadigd is, moet het worden vervangen volgens de geldende onderhoudsvoorschriften. Gebruik uitsluitend een geschikt vervangingsfilter en controleer na montage de correcte aansluiting en werking van de pomp.

Bij afwijkende pompwerking, onvoldoende doorstroming of een foutmelding van het gasdetectie-instrument moet de volledige monsternameleiding worden gecontroleerd. Naast het filter kunnen ook knikken in de slang, verstopte aansluitingen of andere verontreinigingen de oorzaak zijn.

Een functionele controle van de volledige bemonsteringsopstelling helpt vast te stellen of het gasmonster via de aangesloten accessoires op de voorgeschreven wijze bij de detector aankomt.

Typische toepassingen

• ● Gasbemonstering in stoffige industriële omgevingen
• ● Inspecties van putten, schachten en besloten ruimten
• ● Chemische en petrochemische industrie
• ● Industriële productie- en procesinstallaties
• ● Waterzuivering en afvalverwerking
• ● Energiebedrijven en nutsvoorzieningen
• ● Industriële onderhouds- en inspectiewerkzaamheden
• ● Professionele monsternameopstellingen met draagbare gasdetectoren
