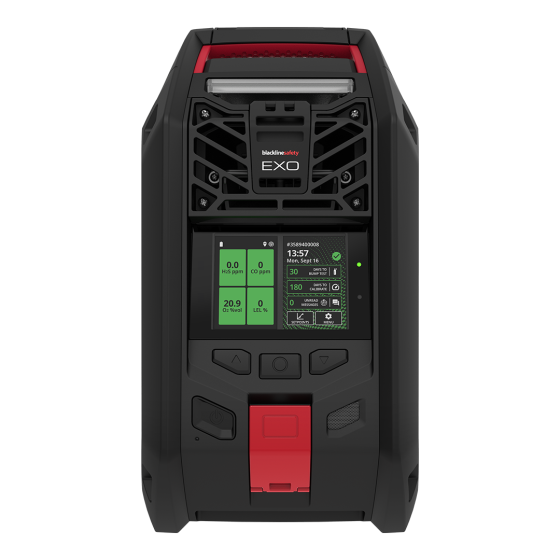

Blackline Safety EXO 8 Area Monitor
Prijs op aanvraag
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
Vragen, advies of hulp nodig bij uw keuze?
De Blackline Safety EXO 8 Area Monitor is een robuust, draagbaar en direct met de cloud verbonden gebiedsmeetstation voor continue bewaking van toxische en brandbare gassen. Het modulaire systeem meet standaard met vier sensoren maximaal vijf gassen en kan met de optionele gasuitbreidingsmodule worden uitgebreid tot acht sensoren en maximaal acht gassen.
- ● Continue gebiedsbewaking met realtime gegevens in Blackline Live
- ● Maximaal acht gassen gelijktijdig, afhankelijk van configuratie
- ● Verkrijgbaar als diffusie- of pompuitvoering
- ● Pompuitvoering met vier meetkanalen en monstername tot 30 meter
- ● Optionele af fabriek geïntegreerde detectie van gammastraling
- ● Mobiele dataverbinding, GNSS en optionele Iridium-satellietverbinding
- ● AlertLink-waarschuwingen naar geschikte EXO-, G7- en G8-detectors
- ● Keuze uit systeemtoegang, eigen alarmopvolging of professionele 24/7-monitoring
- ● Sirene van 110 dB en goed zichtbare alarmverlichting
- ● Tot 100 dagen batterijduur in een geschikte diffusieconfiguratie
- ● IP66 en ATEX / IECEx Ex ia IIC T3 Ga
Sensoren, meetprincipe, pomp, gasuitbreidingsmodule, gammafunctie, connectiviteit, communicatie en servicepakket worden afgestemd op de risicoanalyse en de inzetlocatie. Niet iedere sensor kan met iedere pomp- of cartridgeconfiguratie worden gecombineerd.
Beschrijving
De Blackline Safety EXO 8 is een draagbaar gebiedsmeetstation voor langdurige bewaking van werkterreinen, installaties, procesgebieden, terreinbegrenzingen en tijdelijke risicogebieden. Het instrument meet continu de geconfigureerde gasconcentraties en stuurt meetwaarden, statusinformatie, locatiegegevens en alarmen rechtstreeks naar Blackline Live.
Bij overschrijding van een ingestelde alarmgrens waarschuwt de EXO 8 lokaal met krachtige alarmverlichting en een sirene van 110 dB. Tegelijkertijd wordt het incident via de beschikbare verbinding doorgestuurd, zodat veiligheidsmedewerkers of professionele monitoringmedewerkers de situatie op afstand kunnen beoordelen. Afhankelijk van het servicepakket zijn AlertLink, tekstberichten, Push-to-Talk, tweewegspraak en professionele 24/7-alarmopvolging beschikbaar.
Tot acht gassen en optionele gammastraling
De standaardconfiguratie bevat vier sensoren en kan met een gecombineerde CO/H2S-sensor maximaal vijf gassen meten. Met de optionele gasuitbreidingsmodule ondersteunt het systeem acht sensoren en maximaal acht gassen. De verwisselbare cartridgeopbouw maakt het mogelijk de meetconfiguratie op het aanwezige risicoprofiel af te stemmen.
De EXO 8 Gamma beschikt daarnaast over een af fabriek ingebouwde scintillatiesensor voor gammastraling. Deze sensor meet van 0,01 tot 2.000 µSv/uur. De gammafunctie moet bij bestelling worden gekozen en kan niet achteraf aan een standaard EXO 8 worden toegevoegd.
Diffusie- en pompconfiguratie
De diffusie-uitvoering bewaakt de omgevingslucht direct rond het instrument en is geschikt voor drop-and-go gebiedsbewaking. De pompuitvoering beschikt over vier afzonderlijke pompinlaten waarmee luchtmonsters vanuit maximaal vier ruimten of meetlocaties kunnen worden aangezogen. De maximale monsternameafstand bedraagt 30 meter per geschikt meettraject.
De gasuitbreidingsmodule werkt met een pomp. Installatie van deze module in een diffusietoestel verandert de configuratie daarom in een pompuitvoering. Chloor, chloordioxide en waterstofcyanide zijn niet geschikt voor de reguliere pompconfiguratie. Waterstoffluoride en ozon vereisen een daarvoor goedgekeurde uitbreidingsconfiguratie en zijn niet beschikbaar met de standaard pompcartridge. Ook andere sensoren en combinaties kunnen beperkingen hebben; laat iedere configuratie vooraf door VTN verifiëren.
De EXO 8 is bedoeld voor gebiedsbewaking en kan persoonlijke gasdetectie, een locatiespecifieke risicoanalyse of een voorgeschreven vrijgavemeting niet automatisch vervangen. Bepaal per toepassing welke aanvullende persoonlijke detectoren, meetprocedures en beheersmaatregelen noodzakelijk zijn.
Belangrijkste kenmerken
- Directe cloudverbinding met Blackline Live.
- Realtime alarmen, meetwaarden, status- en locatiegegevens.
- Standaard vier sensoren en maximaal vijf gassen.
- Optioneel acht sensoren en maximaal acht gassen.
- Verwisselbare multigassensorcartridge.
- Keuze uit diffusie- en pompconfiguratie.
- Vier externe pompkanalen met monstername tot 30 meter.
- Optionele, af fabriek geïntegreerde gammastralingssensor.
- Mobiele dataverbinding en GNSS-locatiebepaling.
- Optionele Iridium-satellietverbinding voor afgelegen locaties.
- AlertLink-waarschuwingen naar geschikte apparaten binnen een configureerbare nabijheidsradius.
- Optionele spraakcommunicatie en Push-to-Talk.
- SOS-schakelaar, tekstberichten en configureerbare meldingen.
- Dubbel 3,4-inch kleurendisplay.
- Sirene van 110 dB op 30 cm en goed zichtbare alarmlichten.
- IP66-behuizing en intrinsiek veilige Zone 0-markering.
- Over-the-air configuratie- en firmware-updates.
Aanbevolen toepassingen
- Petrochemische installaties, raffinaderijen en tankterminals.
- Chemische productie en procesindustrie.
- Turnarounds, onderhoudsstops en tijdelijke werkzaamheden.
- Perimeter-, fenceline- en emissiebewaking.
- Afzettingen rond lekkages, incidenten en interventiezones.
- Olie- en gaswinning, boorlocaties en pijpleidingwerk.
- Afvalwaterzuivering, riolering en nutsvoorzieningen.
- Brandweer, industriële hulpverlening en hazmat-inzet.
- Remote sampling van tanks, putten, ruimten en procesonderdelen.
- Afgelegen locaties met optionele satellietcommunicatie.
Beschikbare sensoren
| Gas / sensor | Meetprincipe | Meetbereik | Resolutie |
|---|---|---|---|
| Ammoniak NH3 | Elektrochemisch | 0–100 ppm | 0,1 ppm |
| Ammoniak NH3, hoog bereik | Elektrochemisch | 0–500 ppm | 1 ppm |
| Kooldioxide CO2 | NDIR | 0–50.000 ppm | 50 ppm |
| Koolmonoxide CO | Elektrochemisch | 0–500 ppm | 1 ppm |
| Koolmonoxide CO, hoog bereik | Elektrochemisch | 0–2.000 ppm | 1 ppm |
| Waterstofbestendige CO, CO-H | Elektrochemisch | 0–500 ppm | 1 ppm |
| COSH, CO en H2S | Elektrochemisch | CO 0–500 ppm; H2S 0–200 ppm | CO 1 ppm; H2S 0,1 ppm |
| Chloor Cl2 | Elektrochemisch | 0–20 ppm | 0,1 ppm |
| Chloordioxide ClO2 | Elektrochemisch | 0–2 ppm | 0,01 ppm |
| Waterstof H2, EU | Elektrochemisch | 0–40.000 ppm | 1% LEL / 400 ppm |
| Waterstofcyanide HCN | Elektrochemisch | 0–30 ppm | 0,1 ppm |
| Waterstoffluoride HF | Elektrochemisch | 0–10 ppm | 0,1 ppm |
| Waterstofsulfide H2S | Elektrochemisch | 0–100 ppm | 0,1 ppm |
| Waterstofsulfide H2S, hoog bereik | Elektrochemisch | 0–500 ppm | 0,5 ppm |
| Brandbare gassen LEL-IR | NDIR | 0–100% LEL | 1% LEL |
| Brandbare gassen LEL-MPS | MPS | 0–100% LEL | 1% LEL |
| Stikstofdioxide NO2 | Elektrochemisch | 0–50 ppm | 0,1 ppm |
| Zuurstof O2 | Elektrochemisch | 0–25% vol. | 0,1% vol. |
| Ozon O3 | Elektrochemisch | 0–1 ppm | 0,01 ppm |
| Vluchtige organische stoffen, PID | PID | 0–4.000 ppm | Correctiefactorafhankelijk, minimaal 0,1 ppm |
| Zwaveldioxide SO2 | Elektrochemisch | 0–100 ppm | 0,1 ppm |
De beschikbaarheid, certificeringsstatus en onderlinge combineerbaarheid van sensoren kunnen per regio, cartridge en firmwareversie verschillen. VTN controleert daarom iedere gewenste sensorconfiguratie vóór aanbieding en levering.
Batterij en inzetduur
De standaard 144 Ah LiFePO4-batterij biedt in een referentieconfiguratie met diffusie, LEL-MPS, H2S, CO en O2 een gebruiksduur tot circa 100 dagen bij 20 °C. In dezelfde referentieconfiguratie met continu pompgebruik bedraagt de batterijduur circa 30 dagen. De lichtgewicht batterijvariant biedt onder geschikte omstandigheden meer dan 50 dagen.
De werkelijke inzetduur wordt beïnvloed door sensoren, pompgebruik, gasuitbreidingsmodule, alarmfrequentie, communicatie en temperatuur. De snellader laadt de batterij in circa twaalf uur en is niet intrinsiek veilig. Verwijder en laad de batterij uitsluitend in een veilige, schone omgeving zonder explosiegevaarlijke gassen.
Normen en certificeringen
| Norm / certificering | Markering / betekenis |
|---|---|
| ATEX | II 1 G, Ex ia IIC T3 Ga; geschikt voor Zone 0 binnen de bijzondere gebruiksvoorwaarden. |
| IECEx | IECEx SIR 20.0022X, Ex ia IIC T3 Ga. |
| Beschermingsgraad | IP66. |
| CE en RoHS | Conformiteit met toepasselijke Europese product- en stoffenregelgeving. |
De behuizing bevat aluminium. Bij plaatsing in Zone 0 moet het risico op ontstekingsvonken door zeldzame impact of wrijving worden meegenomen in de risicoanalyse en installatieprocedure.
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Productnaam | Blackline Safety EXO 8 Area Monitor |
| Modellen | EXO 8 en EXO 8 Gamma |
| Meetconfiguraties | Diffusie of pomp |
| Standaard sensorcapaciteit | 4 sensoren, maximaal 5 gassen |
| Met gasuitbreidingsmodule | 8 sensoren, maximaal 8 gassen |
| Pompkanalen | 4 |
| Maximale monsternameafstand | Tot 30 meter |
| Gamma-optie | Af fabriek geïntegreerde scintillatiesensor, 0,01–2.000 µSv/uur |
| Alarmniveau sirene | 110 dB op 30 cm |
| Display | Twee 3,4-inch kleurendisplays |
| Gegevensregistratie | Iedere minuut |
| Connectiviteit | Mobiel netwerk, Bluetooth 4.2 BR/BLE en optioneel Iridium-satelliet |
| Locatie | GPS/QZSS, Galileo en BeiDou; optionele locatiebeacons |
| Batterij | Oplaadbare 144 Ah LiFePO4-batterij |
| Laadtijd | Circa 12 uur |
| Bedrijfstemperatuur | −20 tot +50 °C |
| Opslagtemperatuur | −40 tot +60 °C |
| Relatieve luchtvochtigheid | 15–90%, niet-condenserend |
| Beschermingsgraad | IP66 |
| Afmetingen | 385 × 188 × 220 mm |
| Gewicht | Circa 12,25 kg, configuratieafhankelijk |
| Talen | Nederlands, Engels, Frans, Duits, Italiaans, Spaans en Portugees |
Direct-to-cloud via Blackline Live
Iedere EXO 8 beschikt over een eigen mobiele communicatiemodule en maakt zelfstandig verbinding met Blackline Live. Er is daardoor geen lokale gateway of meshnetwerk tussen de gebiedsmeters nodig. Meerdere EXO-meters en draagbare Blackline-detectors kunnen binnen dezelfde organisatie in één kaart- en alarmomgeving worden beheerd, ook wanneer zij over verschillende locaties zijn verdeeld.
Blackline Live toont, afhankelijk van het gekozen servicepakket, de locatie en status van de apparaten, gas- en gammametingen, waarschuwingen, alarmen, batterijstatus, verbindingsstatus en gebeurtenishistorie. Configuratieprofielen kunnen centraal worden beheerd en draadloos naar één apparaat of een groep apparaten worden verzonden. Ook firmware-updates worden over-the-air uitgevoerd.
Bij een urgente gebeurtenis communiceert de EXO 8 direct met Blackline Live. Reguliere status- en locatie-updates volgen een interval dat afhankelijk is van de verbinding, het configuratieprofiel en het servicepakket. Wanneer geen mobiele dekking beschikbaar is, kan een EXO 8 met de optionele satellietmodule overschakelen naar het Iridium-netwerk. Push-to-Talk en tweewegspraak zijn niet beschikbaar tijdens satellietcommunicatie.
AlertLink: waarschuwingen tussen Blackline-detectors
AlertLink verbindt EXO-gebiedsmeters en geschikte persoonlijke Blackline-detectors via Blackline Live. Wanneer een aangesloten apparaat een hoog-urgente gebeurtenis registreert, bepaalt Blackline Live op basis van de laatst bekende locatie welke geschikte apparaten binnen de ingestelde nabijheidsradius aanwezig zijn. Deze apparaten ontvangen vervolgens een waarschuwing met een eigen licht- en geluidspatroon en informatie over het type gebeurtenis, het betrokken gas en het bronapparaat.
Hiermee kan een alarm van een EXO 8 bijvoorbeeld worden doorgestuurd naar nabijgelegen EXO-meters en geschikte G7- of G8-detectors. Omgekeerd kan een noodsituatie bij een medewerker met een geschikte persoonlijke Blackline-detector worden gemeld op nabijgelegen EXO-meters. Dit ondersteunt een snellere ontruiming, waarschuwing van medewerkers en gecoördineerde inzet van hulpverleners.
De nabijheidsradius is configureerbaar tot maximaal 5.000 meter. AlertLink is cloudgestuurd en vormt geen lokaal meshnetwerk: ontvangende apparaten sturen de melding niet opnieuw door om het bereik verder te vergroten. De functie is beschikbaar bij zelf gemonitorde en door Blackline gemonitorde serviceplannen en is niet inbegrepen bij uitsluitend System Access.
Samenwerking met andere Blackline-apparaten
| Blackline-apparaat | Gezamenlijk beheer in Blackline Live | AlertLink | Spraakcommunicatie met EXO 8 |
|---|---|---|---|
| EXO 8 en G7 EXO | Ja, binnen dezelfde Blackline Live-organisatie | Zenden en ontvangen, afhankelijk van profiel en serviceplan | Push-to-Talk op hetzelfde kanaal, indien geactiveerd |
| G7c | Ja | Zenden en ontvangen, afhankelijk van firmware, profiel en serviceplan | Push-to-Talk op hetzelfde kanaal, indien geactiveerd |
| G7x met G7 Bridge | Ja | Kan een AlertLink-gebeurtenis activeren; ontvangt volgens de huidige productspecificatie geen AlertLink-berichten | Geen Push-to-Talk-koppeling met EXO 8 |
| G8 | Ja | Waarschuwingen tussen nabijgelegen G8- en EXO-apparaten, afhankelijk van profiel, firmware en serviceplan | G8 beschikt over een eigen Push-to-Talk-dienst; koppeling met EXO wordt per vlootconfiguratie gecontroleerd |
| G6 | Ja, voor vloot-, gas- en compliancedata | Niet beschikbaar | Niet beschikbaar |
De precieze samenwerking tussen apparaatgeneraties is afhankelijk van firmware, toegewezen profielen, mobiele of satellietdekking en het actieve serviceplan. VTN controleert de gewenste vlootconfiguratie en zorgt dat functies niet alleen technisch beschikbaar, maar ook correct in Blackline Live ingericht zijn.
Communicatiemogelijkheden
| Functie | Werking | Voorwaarden |
|---|---|---|
| AlertLink | Automatische nabijheidswaarschuwing naar geschikte Blackline-detectors bij urgente gebeurtenissen. | Zelf gemonitord of Blackline-gemonitord plan, geschikte firmware en ingericht AlertLink-profiel. |
| Tekstberichten | De EXO 8 kan maximaal tien vooraf geprogrammeerde berichten of een kort aangepast bericht naar monitoringmedewerkers sturen en berichten vanuit Blackline Live ontvangen. | Beschikbaarheid afhankelijk van serviceplan en configuratie. |
| Push-to-Talk | Spraakberichten zoals met een portofoon, met 100 genummerde kanalen, een All-call-kanaal en een alleen-ontvangenkanaal. Officieel ondersteund tussen EXO-apparaten en G7c-detectors op hetzelfde kanaal. | Optionele dienst; uitsluitend via de mobiele verbinding en niet via Iridium-satelliet. |
| Tweewegspraak | Monitoringmedewerkers kunnen bij een urgente melding een spraakverbinding met de EXO 8 starten. Het toestel neemt automatisch op; vanaf de EXO 8 kan deze oproep niet zelfstandig worden gestart of beëindigd. | Optionele dienst; mobiele dekking vereist en niet beschikbaar via satelliet. |
| SOS-alarm | Met de rode SOS-schakelaar kan handmatig een alarm inclusief locatie naar monitoringmedewerkers worden verzonden. | Actieve verbinding en passende alarmopvolging vereist. |
Service- en abonnementsvormen
De EXO 8 wordt gekoppeld aan een Blackline-serviceplan. Dit plan bepaalt welke gegevens en alarmen in Blackline Live beschikbaar zijn, wie meldingen opvolgt en welke aanvullende communicatiefuncties gebruikt kunnen worden. De hardware, terugkerende connectiviteitskosten en optionele diensten worden in de VTN-aanbieding afzonderlijk of als samengestelde oplossing gespecificeerd.
| Abonnementsvorm | Geschikt voor | Belangrijkste mogelijkheden |
|---|---|---|
| System Access | Organisaties die verbonden apparaatbeheer, configuratie en rapportage nodig hebben, maar geen actieve alarmopvolging in Blackline Live wensen. | Basisverbinding met Blackline Live, apparaatstatus, centrale configuratieprofielen, gebeurtenisgegevens en beschikbare standaardrapportage. AlertLink is niet inbegrepen. |
| Zelf gemonitord | Organisaties met een eigen meldkamer, veiligheidscentrale of aangewezen externe alarmcentrale. | Live alarmbeheer door de eigen organisatie of derde partij, configureerbare opvolgingsprocedures, AlertLink en communicatie met veldapparatuur volgens de gekozen opties. |
| Blackline 24/7 Live Monitoring | Organisaties die continue professionele alarmopvolging willen zonder zelf permanent een meldkamer te bemannen. | Alarmbeoordeling door getrainde monitoringmedewerkers, uitvoering van een vooraf vastgelegd responsprotocol, contact met locatieverantwoordelijken en indien afgesproken escalatie naar hulpdiensten. AlertLink is inbegrepen. |
Aanvullend kunnen onder meer Push-to-Talk, tweewegspraak, satellietcommunicatie, uitgebreide analyse en specifieke integraties worden gekozen. Automatische bump-tests en kalibraties vereisen een daarvoor geschikt serviceplan, een pompuitvoering en aanvullende hardware; deze functie is niet beschikbaar voor de diffusie-uitvoering en is niet combineerbaar met de gasuitbreidingsmodule.
Een abonnement bepaalt niet alleen welke data zichtbaar zijn, maar ook wie een alarm ontvangt en welke vervolgactie wordt uitgevoerd. Leg daarom vóór ingebruikname alarmgrenzen, meldingsroutes, bereikbaarheid, responstijden, bevoegdheden en escalatie naar bedrijfshulpverlening of openbare hulpdiensten vast.
Leveringsomvang
- Blackline Safety EXO 8 in de gekozen configuratie.
- Geconfigureerde multigassensorcartridge.
- Vooraf geïnstalleerde mobiele communicatiemodule.
- Oplaadbare batterij.
- Snellader met inbussleutel voor de batterij.
- Slang van 1 meter met snelkoppeling.
- Windkap bij de diffusie-uitvoering.
- Certificaat en ondersteuningsinformatie.
De precieze leveringsomvang is afhankelijk van de gekozen sensoren, pomp, batterij, gammafunctie, satellietmodule, accessoires en het servicepakket.
Waarom kiezen voor de Blackline Safety EXO 8?
- Eén modulair platform voor maximaal acht gassen en optioneel gamma.
- Realtime inzicht zonder een aparte lokale gateway.
- Langdurige autonome inzet en robuuste buitenbehuizing.
- Lokale alarmering én directe alarmoverdracht naar Blackline Live.
- AlertLink voor waarschuwing van geschikte gebiedsmeters en persoonlijke detectors.
- Keuze uit eigen alarmopvolging of professionele 24/7-monitoring.
- Diffusie, remote sampling en perimeterbewaking binnen één productfamilie.
- Uitgebreide rapportage, locatiegegevens en alarmhistorie.
- Geschikt voor Zone 0 binnen de geldende gebruiksvoorwaarden.
VTN en Blackline Safety
VTN is premium salespartner en exclusieve Blackline Safety-servicepartner in Nederland. Onze specialisten adviseren over sensorconfiguraties, alarmgrenzen, connectiviteit, Blackline Live, AlertLink, serviceplannen, plaatsing, kalibratie, onderhoud en alarmopvolging. Ook kan VTN ondersteunen bij tijdelijke inzet, verhuurconfiguraties en de inrichting van een gecombineerde vloot met EXO-, G6-, G7- en G8-apparaten.
Advies over de Blackline Safety EXO 8? Bel +31 (0)412 69 55 55
Onze gasdetectiespecialisten helpen u graag met de juiste sensoren, pompconfiguratie, connectiviteit, het serviceplan en de samenwerking met andere Blackline-detectors.
Bel +31 (0)412 69 55 55| Merk | Blackline Safety |
|---|---|
| Type Product | Multi-Gasdetector |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
