ETO sensor t.b.v. BW (series 4)

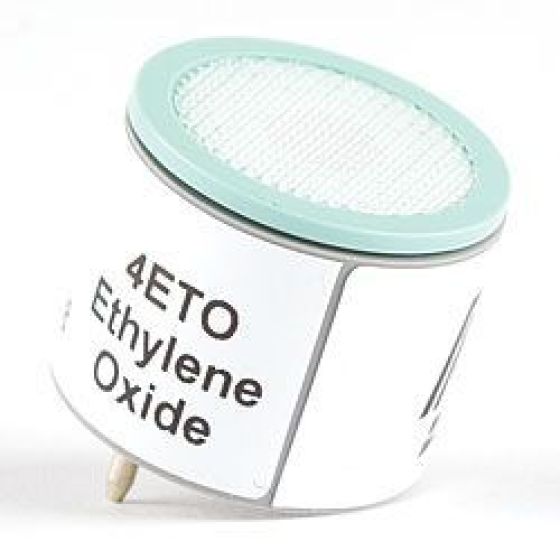

Honeywell BW SR-ER04 ETO-sensor voor Series 4 gasdetectoren

De Honeywell BW SR-ER04 is een originele elektrochemische vervangingssensor voor het detecteren van ethyleenoxide (ETO) met compatibele Honeywell BW draagbare gasdetectoren. Deze Series 4-sensor wordt toegepast voor persoonlijke gasbewaking in industriële werkomgevingen waar blootstelling aan ethyleenoxide kan optreden.

De sensor heeft in de Honeywell BW Solo ETO een meetbereik van 0-100 ppm met een resolutie van 0,1 ppm. De elektrochemische meettechnologie maakt het mogelijk om ETO-concentraties te meten en de gebruiker via de detector te waarschuwen wanneer ingestelde alarmwaarden worden overschreden.

De SR-ER04 is bedoeld voor onderhoud of vervanging van een bestaande ethyleenoxidesensor, bijvoorbeeld wanneer de meetgevoeligheid afneemt, de sensor niet meer correct kan worden gekalibreerd of het einde van de bruikbare sensorlevensduur is bereikt.

Belangrijkste kenmerken

• ● Originele Honeywell BW vervangingssensor voor ethyleenoxide (ETO)
• ● Elektrochemische sensortechnologie voor toxische gasdetectie
• ● Meetbereik van 0-100 ppm in de Honeywell BW Solo ETO
• ● Resolutie van 0,1 ppm in de BW Solo ETO
• ● Series 4-sensorinterface voor compatibele Honeywell BW detectoren
• ● Geschikt voor vervanging van de ETO-sensor in de BW Solo
• ● Toepasbaar bij sterilisatieprocessen, farmaceutische productie en chemische processen
• ● Geschikt voor periodieke kalibratie en functionele controle
• ● Origineel vervangingsonderdeel voor professioneel onderhoud
• ● Artikelnummer fabrikant: SR-ER04

Werking van de elektrochemische ETO-sensor

De Honeywell BW SR-ER04 maakt gebruik van elektrochemische sensortechnologie. Wanneer ethyleenoxide de sensor bereikt, ontstaat door een elektrochemische reactie een elektrisch signaal dat verband houdt met de aanwezige gasconcentratie. De detector verwerkt dit signaal en geeft de gemeten concentratie weer in parts per million (ppm).

Elektrochemische sensoren zijn geschikt voor het meten van specifieke toxische gassen in lage concentraties. De meetprestaties worden onder andere beïnvloed door de sensorconditie, temperatuur, luchtvochtigheid, mogelijke kruisgevoeligheden en de toegepaste kalibratie.

De SR-ER04 is ontworpen voor ETO-detectie. De sensor is niet bedoeld als algemene detector voor alle toxische of brandbare gassen. Voor andere doelgassen moeten de daarvoor geschikte sensoren worden toegepast.

Waarom ethyleenoxidedetectie belangrijk is

Ethyleenoxide (C2H4O) is een kleurloos, zeer reactief gas dat onder andere wordt gebruikt voor het steriliseren van medische hulpmiddelen en als grondstof bij de productie van verschillende chemische stoffen.

Blootstelling kan plaatsvinden tijdens het vullen en legen van sterilisatiekamers, bij lekkages in procesinstallaties, bij onderhoudswerkzaamheden en tijdens het hanteren van onvoldoende beluchte of behandelde producten.

ETO is giftig en kan bij acute blootstelling irritatie van ogen en luchtwegen, hoofdpijn, misselijkheid en ademhalingsproblemen veroorzaken. Langdurige blootstelling kan ernstige gezondheidseffecten veroorzaken. Ethyleenoxide is geclassificeerd als kankerverwekkend en mutageen.

Omdat de geur van ethyleenoxide geen betrouwbare waarschuwing vormt bij lage concentraties, is geschikte gasdetectie belangrijk wanneer een risico op blootstelling aanwezig is.

Bij de selectie van gasdetectie moeten de toepasselijke grenswaarden, de vereiste alarmwaarden, de verwachte concentraties en de omgevingscondities worden beoordeeld.

Compatibiliteit met Honeywell BW gasdetectoren

De SR-ER04 is een originele Series 4 ETO-vervangingssensor die door Honeywell wordt vermeld voor de Honeywell BW Solo ETO.

De BW Solo is een onderhoudbare enkelgasdetector voor persoonlijke gasbewaking. De detector kan worden voorzien van een elektrochemische ETO-sensor en ondersteunt periodieke sensorvervanging, kalibratie en functionele controle.

De Series 4-sensorinterface wordt ook toegepast binnen andere Honeywell BW productfamilies. De aanwezigheid van een Series 4-sensorpositie betekent echter niet automatisch dat de SR-ER04 geschikt is voor het betreffende instrument.

Controleer vóór bestelling of montage altijd:

• ● Het exacte Honeywell BW detectormodel
• ● De bestaande sensor en het oorspronkelijke artikelnummer
• ● De aanwezige Series 4-sensorinterface
• ● De toegestane ETO-sensorconfiguratie
• ● Het benodigde meetbereik en de vereiste detectieprestaties
• ● De compatibiliteit met de instrumentfirmware

Voor de GasAlert Extreme wordt door Honeywell een andere ETO-vervangingssensor vermeld, namelijk de SR-E04. De SR-ER04 mag daarom niet zonder verificatie als vervanging voor andere ETO-sensoruitvoeringen worden toegepast.

Technische prestaties van de ETO-sensor

Onderstaande tabel geeft de belangrijkste meeteigenschappen weer voor toepassing van de SR-ER04 in de Honeywell BW Solo ETO. De prestaties van de complete gasdetector zijn afhankelijk van de sensorconditie, instrumentconfiguratie, kalibratie en gebruiksomstandigheden.

Kalibratie en onderhoud

Voor betrouwbare ethyleenoxidemetingen moet de sensor periodiek worden gecontroleerd en gekalibreerd volgens de voorschriften van Honeywell BW. Elektrochemische sensoren zijn verbruikscomponenten waarvan de meetgevoeligheid door veroudering, blootstelling en omgevingsinvloeden kan veranderen.

Na het vervangen van de SR-ER04 moet de detector opnieuw worden gekalibreerd met geschikt referentiegas volgens de fabrikantprocedure. Vervolgens moet een functionele controle worden uitgevoerd om vast te stellen dat de sensor en de alarmering correct functioneren.

Bij onderhoud en sensorvervanging zijn de volgende aandachtspunten belangrijk:

• ● Controleer het juiste sensorartikelnummer en de compatibiliteit met de detector
• ● Volg de montage- en onderhoudsvoorschriften van Honeywell BW
• ● Laat de sensorvervanging uitvoeren door gekwalificeerd personeel
• ● Controleer of de sensor correct is geplaatst en aangesloten
• ● Kalibreer met geschikt referentiegas en een passende kalibratieopstelling
• ● Controleer de nul- en spaninstellingen volgens de fabrikantprocedure
• ● Controleer de ingestelde alarmwaarden
• ● Voer na onderhoud een functietest uit voordat de detector opnieuw wordt ingezet
• ● Houd rekening met mogelijke kruisgevoeligheden en veranderingen in de sensorrespons

Omdat ethyleenoxide toxisch, brandbaar en kankerverwekkend is, moeten kalibratiewerkzaamheden worden uitgevoerd met geschikte voorzieningen voor veilige gasbehandeling en afvoer. Gebruik uitsluitend kalibratiegas en procedures die geschikt zijn voor de betreffende detectorconfiguratie.

Technische specificaties

Typische toepassingen

De SR-ER04 wordt gebruikt als vervangingssensor voor Honeywell BW Solo ETO-detectoren die worden ingezet bij werkzaamheden waarbij ethyleenoxide kan vrijkomen. De exacte toepassing moet aansluiten op de risico-inventarisatie, de relevante blootstellingsgrenzen en de vereiste detectieprestaties.

• ● Sterilisatie van medische hulpmiddelen en instrumenten
• ● Farmaceutische en biofarmaceutische productie
• ● Chemische industrie en chemische procesinstallaties
• ● Inspectie en onderhoud van sterilisatie-installaties
• ● Opslag en behandeling van ETO-houdende stoffen
• ● Controlewerkzaamheden na sterilisatie en beluchting
• ● Persoonlijke gasbewaking bij werkzaamheden met mogelijk vrijkomend ETO

Service en onderhoud door VTN

VTN Veiligheidstechniek Nederland is gespecialiseerd in service, onderhoud en kalibratie van draagbare Honeywell BW gasdetectoren. Als gecertificeerd Honeywell BW servicepartner ondersteunt VTN klanten bij het onderhouden en controleren van bestaande gasdetectieapparatuur.

In onze gespecialiseerde servicewerkplaats in Oss kunnen detectoren worden gecontroleerd, onderhouden en opnieuw worden gekalibreerd. Onze technici adviseren over de juiste ETO-sensoren, detectorconfiguraties, kalibratiegassen en onderhoudsprocedures.

• ● Levering van originele Honeywell BW vervangingssensoren
• ● Controle van detectorcompatibiliteit en sensorconfiguratie
• ● Professionele sensorvervanging en onderhoud
• ● Kalibratie met geschikt referentiegas
• ● Functionele controle van de detector en alarmering
• ● Advies over onderhoudsintervallen en vervanging van bestaande gasdetectoren

Advies nodig over ETO-sensoren en ethyleenoxidedetectie?

Bij ethyleenoxidedetectie is de juiste selectie van de sensor, detector en alarmstrategie belangrijk. Omdat ETO al bij lage concentraties gezondheidsrisico's kan veroorzaken, moeten het meetbereik, de sensorrespons, mogelijke kruisgevoeligheden en het onderhoud zorgvuldig worden beoordeeld.

VTN helpt u bij het selecteren van geschikte Honeywell BW ETO-sensoren en bij het onderhouden en kalibreren van uw bestaande gasdetectieapparatuur.
