Honeywell Flex 5 Multigasdetector

Honeywell BW Flex 5 draagbare multigasdetector

De Honeywell BW Flex 5 is een geavanceerde, modulaire draagbare multigasdetector voor het bewaken van brandbare gassen, toxische stoffen en zuurstofconcentraties in professionele en industriële werkomgevingen. Dankzij de verwisselbare sensorcartridges en pompmodule kan dezelfde detector worden aangepast aan verschillende werkzaamheden en gasrisico's.

Afhankelijk van de gekozen configuratie detecteert de BW Flex 5 onder andere zuurstof (O₂), brandbare gassen (LEL), koolmonoxide (CO), waterstofsulfide (H₂S), koolstofdioxide (CO₂), waterstof (H₂), vluchtige organische stoffen (VOC/PID) en een uitgebreid assortiment andere toxische gassen.

De detector is beschikbaar met een 4-wegcartridge of 6-wegcartridge voor persoonlijke gasbewaking via diffusie. Met een geschikte verwisselbare pompmodule kan de BW Flex 5 worden ingezet voor actieve monstername, bijvoorbeeld bij inspecties en vrijgavemetingen vóór betreding van besloten ruimten.

De BW Flex 5 combineert een overzichtelijk display, krachtige gasalarmen en een robuuste behuizing met moderne digitale functies zoals Bluetooth, USB-C, NFC-actielabels en gegevensregistratie. Dankzij ondersteuning voor Honeywell Safety Suite 2.0 is de detector geschikt voor organisaties die hun gasdetectieapparatuur centraal willen beheren.

Belangrijkste kenmerken

• ● Modulaire draagbare multigasdetector voor 4-, 5- en 6-gasconfiguraties
• ● Verwisselbare 4-weg- en 6-wegcartridges
• ● Verwisselbare pompmodule voor actieve monstername
• ● Meer dan 20 verschillende sensoropties beschikbaar
• ● Gelijktijdige detectie van maximaal zes gasrisico's
• ● Katalytische, infrarood-, elektrochemische en PID-sensortechnologie
• ● Standaard- of extended oplaadbare batterij
• ● Batterijduur tot 12 dagen bij diffusie met standaardbatterij
• ● Batterijduur tot 25 dagen bij diffusie met extended batterij
• ● Batterijduur tot 48 uur bij gepompte uitvoering met extended batterij
• ● Akoestisch alarm van 95 dB op 30 cm, visuele signalering en trilalarm
• ● Bluetooth 5.x, USB-C en NFC 13,56 MHz
• ● Gegevensregistratie met instelbaar interval van 15 tot 120 seconden
• ● Ondersteuning voor Honeywell Safety Suite 2.0
• ● IP66/IP68 bij diffusie-uitvoeringen en IP65 bij pompuitvoering
• ● ATEX- en IECEx-goedkeuringen afhankelijk van uitvoering en regionale beschikbaarheid
• ● Gebruiksklaar geleverd door VTN met test- en kalibratierapport

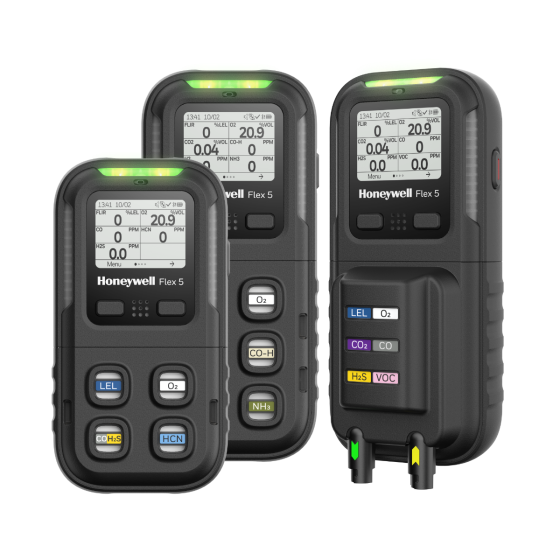

Modulaire uitvoering: 4-weg, 6-weg en verwisselbare pompmodule

Een belangrijk kenmerk van de BW Flex 5 is de modulaire opbouw. De detector is leverbaar met verschillende sensorcartridges, waardoor de gasconfiguratie kan worden afgestemd op de werkzaamheden en risico's binnen een organisatie.

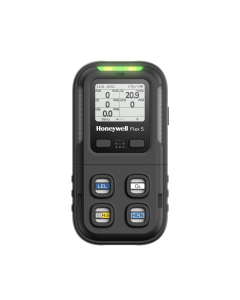

BW Flex 5 met 4-wegcartridge

De 4-wegcartridge is ontwikkeld voor persoonlijke gasbewaking tijdens dagelijkse werkzaamheden. Een veelgebruikte gasconfiguratie bestaat uit zuurstof (O₂), brandbare gassen (LEL), koolmonoxide (CO) en waterstofsulfide (H₂S).

Door toepassing van de gecombineerde CO + H₂S-sensor kan de 4-wegcartridge in geschikte configuraties maximaal vijf gasrisico's bewaken. Deze gecombineerde sensor is volgens Honeywell uitsluitend beschikbaar in sensorpositie 3 van de 4-weg diffusiemodule.

De 4-wegcartridge is geschikt voor medewerkers die de detector continu dragen en direct gewaarschuwd moeten worden wanneer gevaarlijke gasconcentraties ontstaan.

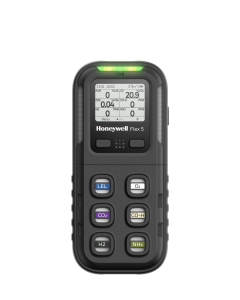

BW Flex 5 met 6-wegcartridge

De 6-wegcartridge biedt ruimte voor maximaal zes sensoren en is bedoeld voor uitgebreidere gasconfiguraties. Naast de gebruikelijke viergasbewaking kunnen aanvullende toxische sensoren, CO₂-detectie en andere gespecialiseerde gasmetingen worden geselecteerd.

De cartridge ondersteunt maximaal vier sensoren uit de Honeywell 1 Series en twee sensoren uit de 4 Series. De posities 1 tot en met 4 zijn bedoeld voor 1 Series-sensoren. De posities 5 en 6 ondersteunen sensoren uit de 4 Series.

Niet iedere combinatie van zes sensoren is technisch mogelijk.

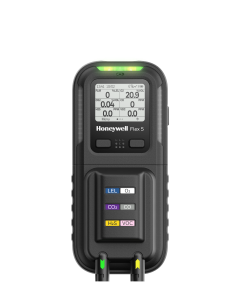

BW Flex 5 met verwisselbare pompmodule

Met de verwisselbare pompmodule kan de BW Flex 5 worden gebruikt voor actieve monstername. De pomp zuigt via een geschikte monsterslang en monsternamevoorziening lucht aan vanuit een ruimte of installatie.

Deze uitvoering is bedoeld voor toepassingen waarbij gasmetingen op afstand nodig zijn, bijvoorbeeld bij inspectie van tanks, putten, schachten, riolen en besloten ruimten vóór betreding.

De gepompte uitvoering maakt gebruik van een 6-wegcartridge en ondersteunt maximaal zes sensoren. Ook een PID-sensor voor detectie van geschikte vluchtige organische stoffen behoort tot de mogelijkheden.

Bij vrijgavemetingen moeten onder andere de monsternamepunten, slanglengte, aanzuigtijd, responstijd, doorstromingscontrole en mogelijke absorptie van gassen in de monsterslang worden meegenomen.

Batterijduur en batterijopties

De Honeywell BW Flex 5 is leverbaar met een oplaadbare standaardbatterij of een extended batterij voor een langere gebruiksduur. De extended batterij is met name interessant voor langdurige inzet, ploegendiensten en organisaties die de detector niet dagelijks willen opladen.

Bij een nieuwe detector met de referentieconfiguratie O₂, LEL (IR), CO en H₂S bedraagt de maximale gebruiksduur volgens Honeywell 12 dagen met de standaardbatterij en 25 dagen met de extended batterij voor diffusie-uitvoeringen.

Voor de gepompte uitvoering bedraagt de maximale gebruiksduur onder dezelfde referentieomstandigheden maximaal 24 uur met de standaardbatterij en 48 uur met de extended batterij.

Honeywell vermeldt daarnaast een minimale gebruiksduur van 12 uur na twee jaar onder de gespecificeerde vergelijkingsomstandigheden. Dit is geen garantie voor iedere mogelijke combinatie van sensoren en accessoires.

Sensoropties Honeywell BW Flex 5

De Honeywell BW Flex 5 ondersteunt meer dan 20 sensortypen. Afhankelijk van de toepassing kunnen katalytische, NDIR-infrarood-, elektrochemische en PID-sensoren worden geselecteerd.

Onderstaande tabel geeft een overzicht van de door Honeywell vermelde gasopties. De daadwerkelijke beschikbaarheid is afhankelijk van de gekozen cartridge, sensorposities, regionale levering en eventuele beperkingen tussen sensoren.

Sensorposities en configuratiebeperkingen

Bij het samenstellen van een BW Flex 5 moet rekening worden gehouden met de sensorposities en de beschikbare sensortechnologie. Honeywell maakt onderscheid tussen 1 Series- en 4 Series-sensoren.

Verschil tussen katalytische en infrarood LEL-detectie

De BW Flex 5 is verkrijgbaar met verschillende sensortechnologieën voor het detecteren van brandbare gassen. De juiste keuze hangt af van het aanwezige doelgas, de zuurstofconcentratie, mogelijke storende stoffen en de meetomstandigheden.

Een katalytische LEL-sensor detecteert brandbare gassen op basis van katalytische oxidatie. Deze technologie kan geschikt zijn voor waterstof, ethyleen en diverse koolwaterstoffen, afhankelijk van de uitvoering en kalibratie. Voor een correcte werking is voldoende zuurstof nodig. Katalytische sensoren kunnen gevoelig zijn voor vergiftiging door bepaalde chemische stoffen.

Een NDIR-infrarood LEL-sensor meet geschikte brandbare koolwaterstoffen via infraroodabsorptie. Voor dit meetprincipe is geen zuurstof nodig en de sensor is niet gevoelig voor katalysatorvergiftiging. Een infrarood LEL-sensor detecteert echter geen waterstof en is niet geschikt voor alle brandbare gassen.

PID-detectie van vluchtige organische stoffen

Met de PID-sensor (Photoionization Detector) kunnen geschikte vluchtige organische stoffen worden gedetecteerd. De sensor maakt gebruik van ultraviolet licht om gasmoleculen te ioniseren, waarna de concentratie wordt bepaald op basis van het elektrische meetsignaal.

PID-technologie is geschikt voor diverse toepassingen met oplosmiddelen, aromatische koolwaterstoffen en andere industriële dampen. De detecteerbaarheid hangt af van de gebruikte lampenergie en de ionisatiepotentiaal van het doelgas.

Een PID-sensor detecteert niet iedere vluchtige of toxische verbinding en is doorgaans niet selectief voor één specifieke stof. Voor een juiste interpretatie van de meetwaarden moet rekening worden gehouden met de kalibratiestof en eventuele correctiefactoren.

De PID-optie voor de Honeywell BW Flex 5 is volgens de fabrikant uitsluitend beschikbaar in een gepompte 6-wegconfiguratie, met de PID-sensor in positie 6. Het exacte meetbereik en de geschikte doelgassen zijn afhankelijk van de geselecteerde PID-uitvoering.

Digitale connectiviteit en instrumentbeheer

De Honeywell BW Flex 5 biedt uitgebreide mogelijkheden voor configuratie, communicatie en gegevensregistratie. Dankzij Bluetooth 5.x, USB-C en NFC-technologie kunnen detectoren worden gekoppeld aan ondersteunde Honeywell-software voor beheer en gegevensuitwisseling.

De detector ondersteunt gegevensregistratie met een instelbaar interval van 15 tot 120 seconden. Daarnaast kunnen systeemgebeurtenissen, detectorinstellingen, configuratiewijzigingen, kalibratiehistorie en diagnostische informatie worden vastgelegd.

Honeywell Safety Suite 2.0 biedt mogelijkheden voor centraal beheer van een detectorvloot, rapportage en inzicht in de inzetbaarheid van apparatuur. Voor lokale configuratie zijn daarnaast de Device Configurator Mobile App en PC Lite beschikbaar.

NFC-actielabels voor efficiëntere werkprocessen

De BW Flex 5 ondersteunt NFC-actielabels, waarmee verschillende handelingen kunnen worden vereenvoudigd of geautomatiseerd. Dit kan onder andere helpen bij gebruikersidentificatie, controle van accessoires, locatiegebonden werkzaamheden en onderhoudsprocedures.

Afhankelijk van de software-inrichting kunnen onder andere de volgende functies worden gebruikt:

• ● USER: identificatie of koppeling van gebruikers
• ● ACCESSORY: controle van geschikte monsternameaccessoires
• ● BUMP: starten en registreren van een functietest
• ● CALIBRATION: ondersteunen van een begeleide kalibratieprocedure
• ● LOCATION: koppeling aan een locatie, installatie of werkgebied

De NFC-functionaliteit maakt gebruik van beveiligde communicatie. De beschikbaarheid van specifieke workflows is afhankelijk van de gebruikte actielabels, software en configuratie.

Bumptesten, kalibratie en periodiek onderhoud

Betrouwbare draagbare gasdetectie vereist regelmatige controle en onderhoud. De frequentie van inspecties, bumptesten en kalibraties moet worden afgestemd op de fabrieksvoorschriften, de geselecteerde sensoren en de risicoanalyse van de werkomgeving.

Een bumptest controleert met geschikt testgas of de sensoren reageren en de alarmfuncties worden geactiveerd. Tijdens een kalibratie wordt de meetrespons gecontroleerd en waar nodig gecorrigeerd volgens de voorschriften van Honeywell.

De vereiste kalibratiefrequentie is sensorafhankelijk. Voor diverse standaard BW Flex-sensoren worden intervallen tot 180 dagen gehanteerd, terwijl specialistische sensoren kortere intervallen kunnen vereisen. Het onderhoudsschema moet altijd worden gebaseerd op de specificaties van de daadwerkelijk geleverde sensorconfiguratie.

Bij uitvoeringen met een verwisselbare pompmodule moeten ook de pompwerking, monsterluchtstroom, doorstromingsbewaking, filters en monsternamevoorzieningen worden gecontroleerd.

VTN levert de Honeywell BW Flex 5 gebruiksklaar en gekalibreerd, inclusief test- en kalibratierapport. Periodiek onderhoud, inspectie en reparatie kunnen worden uitgevoerd in onze gespecialiseerde servicewerkplaats in Oss.

Typische toepassingen

• ● Persoonlijke gasbewaking in industriële omgevingen
• ● Chemische en petrochemische industrie
• ● Olie- en gasindustrie en energievoorziening
• ● Onderhoudswerkzaamheden en industriële onderhoudsstops
• ● Waterzuivering, riolering en afvalverwerking
• ● Inspectie van tanks, leidingen, installaties en procesruimten
• ● Werkvergunningen en veiligheidsmetingen
• ● Vrijgavemetingen met geschikte gepompte uitvoering
• ● Hulpdiensten en industriële incidentbestrijding
• ● Controle op blootstelling aan specifieke toxische gassen en VOC's

Technische specificaties

Afmetingen en gewicht per uitvoering

De afmetingen en het gewicht van de BW Flex 5 zijn afhankelijk van de cartridge, de aanwezigheid van een pompmodule en de gekozen batterij. Onderstaande gewichten gelden volgens Honeywell zonder krokodillenklem.

De standaardbatterij heeft bij de diffusie-uitvoeringen een behuizingsdikte van 32,8 mm. Bij de extended batterij bedraagt deze 37,3 mm. Voor de gepompte uitvoering gelden afwijkende afmetingen door de pompmodule. Raadpleeg voor exacte montage- en behuizingsmaten de actuele technische tekening.

Relevante normen en certificeringen

De Honeywell BW Flex 5 is ontworpen voor professioneel gebruik in industriële en potentieel explosiegevaarlijke omgevingen. De fabrikant noemt internationale explosieveiligheidsgoedkeuringen, waaronder ATEX en IECEx, afhankelijk van uitvoering en regionale beschikbaarheid.

De exacte explosieveiligheidsmarkering en toegestane toepassingszone moeten worden vastgesteld aan de hand van de actuele certificering van het geleverde instrument. Niet iedere goedkeuring hoeft op hetzelfde moment beschikbaar te zijn voor alle uitvoeringen en markten.

Voor draagbare gasdetectie zijn onder andere EN 60079-29-1 voor brandbare gassen, EN 50104 voor zuurstofdetectie en EN 62990-1 voor toxische gasdetectie relevante normen. De daadwerkelijke conformiteit moet worden gecontroleerd op basis van de toepasselijke certificaten en fabrikantdocumentatie.

Waarom kiezen voor de Honeywell BW Flex 5?

De Honeywell BW Flex 5 combineert meerdere gasmetingen, verwisselbare sensorcartridges en flexibele monstername binnen één instrumentplatform. Hierdoor kunnen organisaties hun draagbare gasdetectie afstemmen op verschillende werkzaamheden zonder voor iedere toepassing een volledig afzonderlijk detectorplatform te gebruiken.

De keuze uit een standaard- en extended batterij biedt flexibiliteit voor zowel dagelijkse werkzaamheden als langdurige inzet. De maximale batterijduur van 25 dagen bij geschikte diffusieconfiguraties vormt een belangrijk voordeel voor organisaties die de laadfrequentie willen beperken.

Met de uitgebreide sensoropties, digitale connectiviteit, NFC-functionaliteit en ondersteuning voor Honeywell Safety Suite 2.0 is de BW Flex 5 geschikt voor professioneel instrumentbeheer en grotere detectorvloten.

Gecertificeerde service door VTN Veiligheidstechniek Nederland

Bij draagbare gasdetectie is niet alleen de juiste sensorconfiguratie belangrijk, maar ook de betrouwbaarheid gedurende de volledige gebruiksduur. VTN Veiligheidstechniek Nederland ondersteunt daarom bij de selectie, configuratie, kalibratie, het onderhoud en de reparatie van Honeywell BW-gasdetectoren.

Als door Honeywell gecertificeerde servicepartner en Honeywell BW Master Service Centre verzorgt VTN professioneel onderhoud volgens de richtlijnen van de fabrikant. In onze gespecialiseerde servicewerkplaats in Oss worden gasdetectoren gecontroleerd, gekalibreerd en onderhouden door opgeleide servicetechnici.

Iedere nieuwe Honeywell BW Flex 5 wordt door VTN gebruiksklaar geleverd, inclusief test- en kalibratierapport. Ook na aankoop kunt u rekenen op technische ondersteuning, periodiek onderhoud en service.

• ● Advies over de juiste gasconfiguratie en sensortechnologie
• ● Controle van sensorcompatibiliteit, meetbereiken en cartridgekeuze
• ● Advies over standaard- en extended batterij
• ● Configuratie van alarmgrenzen en detectorinstellingen
• ● Gebruiksklare levering met test- en kalibratierapport
• ● Professionele bumptesten en periodieke kalibraties
• ● Reparatie en vervanging van sensoren, cartridges en onderdelen
• ● Gecertificeerde service vanuit onze werkplaats in Oss
