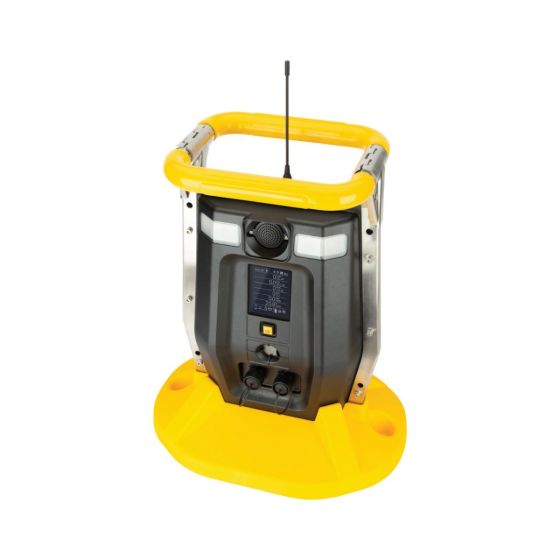

Honeywell BW RigRat
De Honeywell BW RigRat is een transporteerbare multi-gas area monitor voor tijdelijke en flexibele gebiedsbewaking. De monitor wordt geplaatst in of rondom een werkgebied en waarschuwt medewerkers in de omgeving bij gasgevaar. Daarmee vormt de BW RigRat een belangrijke aanvulling op persoonlijke gasdetectoren.
Persoonlijke gasdetectoren bewaken de ademzone van individuele medewerkers. De BW RigRat bewaakt de omgeving, bijvoorbeeld rondom een installatie, besloten ruimte, hekwerklijn, tijdelijke werkplek, turnaround of zone-declassificatiegebied. Hierdoor ontstaat sneller inzicht in gasrisico’s buiten de directe ademzone van één persoon.
De BW RigRat is inzetbaar als zelfstandige monitor, als onderdeel van een draadloze veiligheidsperimeter of in combinatie met Honeywell TouchPoint Plus voor centrale zichtbaarheid op area monitors en persoonlijke gasdetectoren. Afhankelijk van uitvoering en configuratie ondersteunt de monitor diffusie- of pompmeting, draadloze communicatie, remote monitoring, externe I/O en optionele accessoires zoals een beschermkooi, SolarPak, geluidsensor of meteorologische sensor.
Belangrijkste kenmerken
- ● Transporteerbare multi-gas area monitor voor tijdelijke gebiedsbewaking
- ● Aanvulling op persoonlijke gasdetectoren voor bredere risicodetectie
- ● Tot 6 verwisselbare sensorslots per monitor
- ● Sensoropties voor elektrochemische sensoren, PID, infrarood en katalytische LEL-detectie
- ● Detectie mogelijk voor LEL, CO2, VOC, CO, H2S, SO2, O2, NO, NO2, HCN, NH3 en Cl2
- ● Beschikbaar als diffusie- of gepompte uitvoering
- ● Gepompte uitvoering geschikt voor monstername op afstand tot circa 30 meter
- ● Looptijd tot 8 weken voor low-power configuraties; andere configuraties afhankelijk van sensorbezetting en gebruik
- ● Oplaadbare Li-ion accu van 3,7 V / 26,4 Ah
- ● 3,5" TFT-kleurendisplay met witte LED-achtergrondverlichting
- ● Akoestisch alarm van 108 dBA op 1 meter
- ● Rood/geel/groen LED-alarm voor duidelijke statusindicatie
- ● Datalogging van gas- en instrumentinformatie gedurende minimaal 4 maanden bij 1 minuut interval
- ● BLE standaard; Mesh en Wi-Fi als draadloze opties
- ● Compatibel met Honeywell TouchPoint Plus
- ● IP65 voor gepompte modellen en IP67 voor diffusiemodellen
- ● Eénknopsbediening en configuratie via smartphone-app mogelijk
Gebiedsbewaking naast persoonlijke gasdetectie
De Honeywell BW RigRat is bedoeld voor situaties waarin alleen persoonlijke gasdetectie niet voldoende inzicht geeft in het volledige werkgebied. Door één of meerdere area monitors strategisch te plaatsen, ontstaat een tijdelijke veiligheidsperimeter rond een werkzone, installatie, besloten ruimte, tank, hekwerklijn of onderhoudsgebied.
Bij een gasalarm waarschuwt de BW RigRat medewerkers in de directe omgeving met duidelijke visuele en akoestische signalen. In draadloze opstellingen kunnen meerdere BW RigRat-monitoren samen een safety perimeter vormen, zodat gasgevaar sneller zichtbaar wordt binnen het werkgebied.
Toepassingen voor tijdelijke gasdetectie
De BW RigRat is ontwikkeld voor tijdelijke en projectmatige gasdetectie. Denk aan onderhoudsstops, turnarounds, besloten-ruimtewerkzaamheden, zone-declassificatie, warmwerkvoorbereiding, mobiele installaties, hekwerklijnbewaking, shutdowns, commissioning en routinematig onderhoud.
De monitor is geschikt voor gebruik binnen en buiten, ook in zware omstandigheden. Door het transporteerbare ontwerp, de handgrepen, de optionele beschermkooi en de lange accuduur is de BW RigRat praktisch inzetbaar bij werkzaamheden waarbij vaste gasdetectie ontbreekt of tijdelijk moet worden aangevuld.
Sensorconfiguratie en gasopties
De BW RigRat heeft maximaal 6 sensorslots. De sensorbezetting wordt samengesteld op basis van de toepassing, gasrisico’s en meetstrategie. Er zijn opties voor elektrochemische sensoren, PID voor vluchtige organische stoffen, infraroodsensoren voor brandbare gassen en CO2, en katalytische LEL-detectie.
De juiste sensorconfiguratie is projectspecifiek. Niet iedere sensorcombinatie is voor iedere toepassing of certificering geschikt. Bij selectie moeten onder andere gasrisico, meetbereik, reactietijd, kruisgevoeligheid, zuurstofniveau, ATEX-zone, pomp- of diffusiemeting en gewenste looptijd worden beoordeeld.
| Gas / sensor |
Meetbereik |
Resolutie |
Opmerking |
| Brandbare gassen IR |
0–100% LEL / 0–100% vol. |
1% LEL / 0,1% vol. |
Infraroodsensor, configuratieafhankelijk |
| Brandbare gassen LEL |
0–100% LEL |
1% LEL |
Katalytische LEL-detectie |
| Kooldioxide CO2 |
0–5% vol. / 100 ppm |
0,01% vol. / 100 ppm |
IR CO2-sensor |
| Kooldioxide CO2 extended range |
0–100% vol. |
0,1% vol. |
Voor hoge CO2-concentraties |
| VOC |
0–2000 ppm |
0,1 ppm |
PID voor vluchtige organische stoffen |
| Koolmonoxide CO |
0–500 ppm of 0–2000 ppm |
1 ppm of 10 ppm |
Standaard of extended range |
| Koolmonoxide CO-H |
0–1000 ppm |
5 ppm |
Waterstofbestendige CO-sensor |
| Waterstofsulfide H2S |
0–100 ppm of 0–1000 ppm |
0,1 ppm of 1 ppm |
Standaard of extended range |
| Zwaveldioxide SO2 |
0–20 ppm |
0,1 ppm |
Toxisch gas |
| Zuurstof O2 |
0–30% vol. |
0,1% vol. |
Voor zuurstoftekort en zuurstofverrijking |
| Stikstofmonoxide NO |
0–250 ppm |
0,5 ppm |
Toxisch gas |
| Stikstofdioxide NO2 |
0–20 ppm |
0,1 ppm |
Toxisch gas |
| Waterstofcyanide HCN |
0–50 ppm |
0,5 ppm |
Toxisch gas |
| Ammoniak NH3 |
0–100 ppm |
1 ppm |
Toxisch gas, relevant voor koeltechniek en procesindustrie |
| Chloor Cl2 |
0–50 ppm |
0,1 ppm |
Toxisch gas |
Draadloze veiligheidsperimeter
Meerdere BW RigRat-monitoren kunnen samen worden ingezet als draadloze veiligheidsperimeter. Dit is praktisch bij werkzaamheden rondom tanks, installaties, leidingen, besloten ruimtes, bouwputten, hekwerklijnen of tijdelijke werkzones.
Met draadloze connectiviteit kan alarm- en meetinformatie centraal zichtbaar worden gemaakt. Afhankelijk van configuratie zijn BLE, Mesh en Wi-Fi beschikbaar. Mesh-communicatie kan worden ingezet voor onderlinge koppeling van area monitors, terwijl Wi-Fi en remote monitoring gebruikt kunnen worden voor bredere zichtbaarheid op afstand.
Koppeling met Honeywell TouchPoint Plus
De Honeywell BW RigRat is compatibel met Honeywell TouchPoint Plus. Hiermee kunnen area monitors en persoonlijke gasdetectoren centraal worden weergegeven. Dit biedt overzicht voor veiligheidswachten, supervisors, onderhoudsteams en projectleiding.
TouchPoint Plus kan worden gebruikt voor real-time zichtbaarheid op gasmetingen en alarmen. Ook kunnen uitgangen worden aangestuurd, zoals lampen, hoorns, ventilatoren of shutdowns, afhankelijk van de gekozen configuratie en veiligheidsprocedure.
Looptijd, voeding en inzetduur
De BW RigRat gebruikt een oplaadbare Li-ion accu van 3,7 V / 26,4 Ah. De low-power uitvoering heeft een looptijd tot 8 weken op één acculading. De werkelijke looptijd is afhankelijk van sensorbezetting, draadloze opties, alarmgebruik, pompgebruik, temperatuur en configuratie.
Voor langere inzetduur kan gebruik worden gemaakt van lijnvoeding in het veld. Voor bepaalde low-power configuraties is ook ondersteuning voor een intrinsiek veilige voedingsoplossing of SolarPak mogelijk om de looptijd te verlengen. Niet iedere configuratie is geschikt voor continue werking met SolarPak; beoordeel dit per toepassing.
Alarmen, display en datalogging
De BW RigRat heeft een groot, goed afleesbaar 3,5" TFT-kleurendisplay met 240 x 320 pixels. De monitor geeft alarmcondities op het scherm weer en gebruikt duidelijke rood/geel/groen LED-indicatie voor status en alarm.
Het akoestische alarm heeft een geluidsniveau van 108 dBA op 1 meter. Daarnaast registreert de monitor gas- en instrumentinformatie met een datalogginginterval van 1 minuut, gedurende minimaal 4 maanden.
Robuust ontwerp voor binnen en buiten
De BW RigRat is ontworpen voor tijdelijke inzet in industriële omgevingen. Het toestel weegt circa 8 kg en heeft een formaat van circa 40,0 x 29,0 x 47,0 cm. Dankzij handgrepen en de transporteerbare constructie kan de monitor relatief eenvoudig naar een werkgebied worden verplaatst.
De IP-classificatie is afhankelijk van uitvoering: IP65 voor gepompte modellen en IP67 voor diffusiemodellen. Voor extra bescherming bij intensief gebruik, transport of ruwe omstandigheden is een optionele beschermkooi beschikbaar.
Inert mode, I/O en optionele sensoren
De inert mode voorkomt ongewenste alarmen in normale omgevingslucht wanneer zuurstofmonitoring in een inertetoepassing wordt voorbereid. Dit is relevant bij werkzaamheden waar zuurstofniveaus buiten normale luchtcondities worden bewaakt.
Afhankelijk van configuratie zijn extra I/O-mogelijkheden beschikbaar, zoals 4–20 mA-ingang, schakelcontacten en lokale uitvoeractivering. Ook zijn optionele geluids- en meteorologische sensoren beschikbaar voor extra situationeel inzicht, bijvoorbeeld bij verspreiding van gaswolken of beoordeling van geluidsbelasting.
Belangrijke aandachtspunten
De Honeywell BW RigRat is geen vervanging voor persoonlijke gasdetectie. Het toestel bewaakt de omgeving, terwijl persoonlijke detectoren de ademzone van medewerkers bewaken. In veel werksituaties worden beide oplossingen gecombineerd.
De juiste configuratie hangt sterk af van de toepassing. Sensorcombinatie, meetbereik, pomp of diffusie, looptijd, ATEX-zone, draadloze infrastructuur, alarmstrategie en koppeling met TouchPoint Plus moeten vooraf worden beoordeeld.
Certificering en zonegeschiktheid kunnen afhankelijk zijn van de exacte uitvoering en sensorconfiguratie. Controleer altijd de datasheet, certificaten, handleiding en interne veiligheidsprocedure voordat de BW RigRat in een explosiegevaarlijke omgeving wordt ingezet.
Aanbevolen toepassingen
- ● Zone-declassificatie en tijdelijke gasvrijverklaring van werkzones
- ● Turnarounds, shutdowns en onderhoudsstops
- ● Besloten-ruimtewerkzaamheden en mangatwachten
- ● Routinematig onderhoud aan installaties en leidingen
- ● Hekwerklijnbewaking en perimeterbewaking
- ● Hot work, lassen, slijpen en brandgevaarlijke werkzaamheden
- ● Tijdelijke bewaking bij tankopslag, raffinaderijen en chemische installaties
- ● Mobiele of tijdelijke werkplekken waar vaste gasdetectie ontbreekt
- ● Binnen- en buitentoepassingen, ook bij zware industriële omstandigheden
Geschikte sectoren
- ● Olie & gas
- ● Petrochemie en chemische industrie
- ● Raffinaderijen en tankopslag
- ● Offshore en maritieme industrie
- ● Energie, utilities en industriële installaties
- ● Waterzuivering en afvalverwerking
- ● Koeltechniek en ammoniakinstallaties
- ● Bouw, infra en industriële aannemerij
- ● Industriële onderhouds- en serviceteams
Normen, certificeringen en goedkeuringen
| Norm / certificering |
Van toepassing op |
Betekenis |
| ATEX / IECEx |
Explosiegevaarlijke omgevingen |
Certificering afhankelijk van uitvoering en sensorconfiguratie. Controleer altijd de exacte markering per configuratie. |
| II 1G Ex ia da IIC T4 Ga |
ATEX-markering volgens datasheet |
Intrinsiek veilige gasdetectieapparatuur voor gasatmosferen, afhankelijk van configuratie. |
| II 2G Ex ia da db IIC T4 Gb |
Configuraties met LEL IR / CO2-sensor |
Aanvullende markering voor specifieke sensorconfiguraties. Exacte configuratie vooraf controleren. |
| cETLus Class I Division 1, Groups A, B, C, D, T4 |
Noord-Amerikaanse goedkeuring |
Class I Division 1-certificering voor relevante configuraties. |
| IP65 / IP67 |
Behuizing |
IP65 voor gepompte modellen; IP67 voor diffusiemodellen. |
| FCC Part 15, IC, RED |
Draadloze communicatie |
Draadloze goedkeuringen afhankelijk van communicatiemodule en regio. |
Technische specificaties
| Eigenschap |
Specificatie |
| Productnaam |
Honeywell BW RigRat |
| Merk / serie |
Honeywell BW |
| Type product |
Transporteerbare multi-gas area monitor |
| Modelnummers |
BWRR100P / BWRR100D |
| Meetprincipe |
Diffusie of pomp, afhankelijk van uitvoering |
| Aantal sensorslots |
Tot 6 |
| Sensortechnologie |
Elektrochemisch, PID, infrarood en katalytische LEL-detectie, afhankelijk van configuratie |
| Gassoorten |
LEL, CO2, VOC, CO, H2S, SO2, O2, NO, NO2, HCN, NH3 en Cl2 |
| Pompmonstername |
Tot circa 30 meter, afhankelijk van configuratie en toepassing |
| Accu |
Oplaadbare Li-ion accu, 3,7 V / 26,4 Ah |
| Laadtijd |
Minder dan 18 uur wanneer het instrument is uitgeschakeld |
| Looptijd |
Tot 8 weken voor low-power model; overige configuraties afhankelijk van uitvoering |
| Veldvoeding |
Intrinsiek veilige lijnvoeding of SolarPak mogelijk voor bepaalde low-power configuraties |
| Bediening |
Eénknopsbediening en programmering |
| Display |
3,5" 240 x 320 TFT-kleurendisplay met witte LED-achtergrondverlichting |
| Alarm |
Rood/geel/groen LED-alarm, 108 dBA akoestisch alarm op 1 meter en alarmindicatie op het scherm |
| Datalogging |
Minimaal 4 maanden gas- en instrumentinformatie bij 1 minuut interval |
| Draadloze communicatie |
Bluetooth Low Energy standaard; Mesh en Wi-Fi optioneel |
| BLE-bereik |
Tot circa 5 meter |
| Mesh-bereik |
Tot circa 300 meter bij 868/900 MHz of 150 meter bij 2,4 GHz, afhankelijk van omstandigheden |
| Wi-Fi-bereik |
Tot circa 50 meter, afhankelijk van omgeving en netwerk |
| GPS |
Optionele GPS-module voor buitenlocatie, afhankelijk van draadloze configuratie |
| IP-classificatie |
IP65 voor gepompte modellen; IP67 voor diffusiemodellen |
| Temperatuurbereik gepompt |
-20 °C tot +60 °C |
| Temperatuurbereik diffusie |
-40 °C tot +60 °C |
| Luchtvochtigheid |
5–95% RV, niet-condenserend |
| Afmetingen |
Ca. 40,0 x 29,0 x 47,0 cm |
| Gewicht |
Ca. 8 kg |
| Geluidsensor |
Optioneel, 60–125 dBA bereik |
| Meteorologische sensor |
Optionele RAEMet-aansluiting voor wind- en weersgegevens |
| Externe I/O |
Optionele 4–20 mA/schakelingang en schakeluitgangen voor lokale activering |
| TouchPoint Plus |
Compatibel voor centrale zichtbaarheid op area monitors en persoonlijke detectoren |
| Garantie |
2 jaar, afhankelijk van uitvoering en voorwaarden |
Waarom kiezen voor Honeywell BW RigRat?
De Honeywell BW RigRat is een sterke keuze wanneer tijdelijke gebiedsbewaking nodig is naast persoonlijke gasdetectie. De monitor is transporteerbaar, robuust, eenvoudig te bedienen en flexibel configureerbaar met maximaal 6 sensoren.
Door de lange looptijd, duidelijke alarmen, draadloze mogelijkheden, TouchPoint Plus-compatibiliteit en optionele pomp is de BW RigRat geschikt voor complexe industriële werkzaamheden waarbij gasrisico’s continu inzichtelijk moeten blijven.
Advies, levering en service door VTN Veiligheidstechniek Nederland
VTN Veiligheidstechniek Nederland is specialist in draagbare, transporteerbare en stationaire gasdetectie. Wij helpen u bij het samenstellen van de juiste BW RigRat-configuratie op basis van gasrisico’s, meetstrategie, ATEX-zone, sensorbezetting, pomptoepassing, looptijd, draadloze infrastructuur en koppeling met Honeywell TouchPoint Plus.
Ook ondersteunen wij bij kalibratie, bump test-inrichting, onderhoud, service, accessoires, sensoren, docking, tijdelijke gasdetectieprojecten en de combinatie met persoonlijke Honeywell BW gasdetectoren.
- ● Advies over tijdelijke en transporteerbare gasdetectie
- ● Selectie van de juiste sensorconfiguratie per gasrisico
- ● Ondersteuning bij pomp- of diffusietoepassing
- ● Advies over ATEX-zone, certificering en inzetprocedure
- ● Koppeling met TouchPoint Plus en persoonlijke gasdetectoren

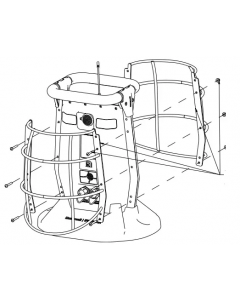

- ● Levering van accessoires, beschermkooien, laders, sensoren en onderdelen
- ● Service, kalibratie en onderhoud via de VTN servicewerkplaats in Oss
Advies nodig over transporteerbare gasdetectie?
De juiste Honeywell BW RigRat-configuratie hangt af van gasrisico’s, sensorbezetting, ATEX-zone, looptijd, pompgebruik, draadloze communicatie en koppeling met bestaande gasdetectieoplossingen. VTN helpt u bij de juiste keuze en praktische inzet.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor advies over Honeywell BW RigRat area monitoring en tijdelijke gasdetectie.
