Intrinsiek safe (IS) LED flitslicht inclusief hoorn (rood)

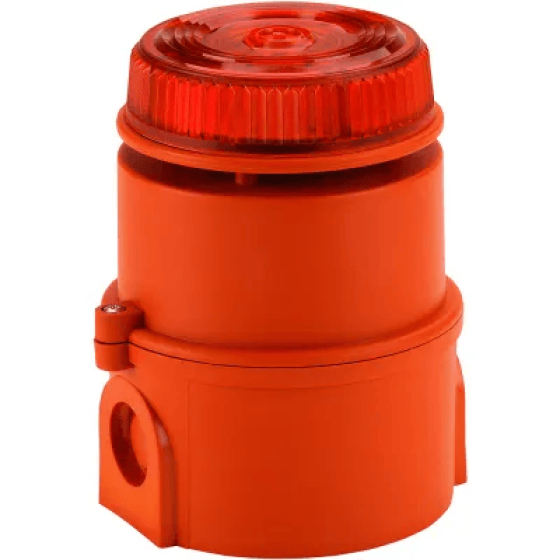

VTN Intrinsiek veilig LED-flitslicht met hoorn – rood | ATEX Zone 0

Het VTN intrinsiek veilige LED-flitslicht met hoorn is een gecombineerde optische en akoestische signaalgever voor gebruik in explosiegevaarlijke omgevingen. De signaalgever combineert een krachtig geluidsalarm van 100 dB(A) met een opvallende rode LED-flits, waardoor medewerkers zowel visueel als akoestisch worden gewaarschuwd bij gevaarlijke situaties.

Dankzij de ATEX-certificering II 1G Ex ia IIC T4 Ga is de signaalgever geschikt voor toepassing in gasexplosiegevaarlijke omgevingen tot en met Zone 0. De combinatie van een compacte behuizing, energiezuinige LED-technologie en verschillende alarmfuncties maakt het systeem bijzonder geschikt voor stationaire gasdetectie-installaties.

De signaalgever wordt aangesloten via een geschikte intrinsiek veilige zenerbarrière of galvanische scheider en kan worden aangestuurd vanuit een compatibele gasdetectiecontroller, alarmcentrale of industrieel besturingssysteem.

Belangrijkste kenmerken

• ● Gecombineerde intrinsiek veilige LED-flitser en akoestische hoorn
• ● Nominaal geluidsniveau van 100 dB(A) op 1 meter afstand
• ● ATEX Zone 0 certificering: II 1G Ex ia IIC T4 Ga
• ● IECEx- en FM-certificering voor explosiegevaarlijke omgevingen
• ● 49 selecteerbare alarmtonen voor verschillende waarschuwingssignalen
• ● Rode LED-flits met instelbare dubbele flitsfrequentie van 1 Hz of 2 Hz
• ● Automatische synchronisatie van het akoestische alarm
• ● Gezamenlijke of afzonderlijke activering van licht en geluid
• ● Geschikt voor aansluiting via zenerbarrière of galvanische scheider
• ● IP65-beschermingsgraad tegen stof en waterstralen
• ● Vlamvertragende behuizing in rood (RAL 3000)
• ● Bedrijfstemperatuur van -40 °C tot +60 °C

Optische en akoestische alarmfuncties

De signaalgever beschikt over een krachtige elektronische hoorn en een LED-flitslicht met rode lens. Door deze combinatie worden zowel zichtbare als hoorbare waarschuwingen afgegeven wanneer een aangesloten gasdetectiesysteem een alarm activeert.

Het akoestische alarm biedt keuze uit 49 verschillende alarmtonen, waaronder signalen die aansluiten op PFEER- en UKOOA-toepassingen. Hierdoor kan de alarmering worden afgestemd op de gewenste alarmstrategie en de industriële omgeving.

De rode LED-signalering maakt gebruik van zes krachtige LED's en ondersteunt dubbele flitspatronen met een frequentie van 1 Hz of 2 Hz. Deze verschillende lichtsignalen kunnen worden toegepast om specifieke alarmstatussen herkenbaar te maken.

Afhankelijk van de aansluitconfiguratie kunnen het licht- en geluidssignaal gezamenlijk of afzonderlijk worden geactiveerd. Hierdoor kan de signaalgever worden geïntegreerd in installaties met verschillende alarmniveaus of afzonderlijke functies voor visuele en akoestische waarschuwing.

Toepassing binnen stationaire gasdetectiesystemen

Bij stationaire gasdetectie-installaties worden optische en akoestische signaalgevers toegepast om medewerkers te waarschuwen wanneer gevaarlijke gasconcentraties worden gedetecteerd.

Het VTN intrinsiek veilige LED-flitslicht met hoorn is geschikt voor gebruik in explosiegevaarlijke omgevingen waar conventionele elektrische signaalgevers niet zonder aanvullende explosiebeveiliging mogen worden toegepast.

De signaalgever kan worden geïntegreerd met geschikte stationaire gasdetectiecontrollers en industriële besturingssystemen. Hierdoor is het mogelijk om de visuele en akoestische alarmering te activeren bij vooraf ingestelde gasalarmniveaus.

Typische toepassingen zijn ammoniakdetectie, detectie van brandbare gassen en dampen, toxische gasdetectie en andere industriële bewakingssystemen waarbij explosieveiligheid noodzakelijk is.

Aansluiting via een zenerbarrière of galvanische scheider

De signaalgever maakt gebruik van het intrinsiek veilige Ex ia-beschermingsprincipe. Hiervoor moet de elektrische energie die vanuit de besturing naar de signaalgever wordt overgebracht, worden begrensd door een geschikte gecertificeerde zenerbarrière of galvanische scheider.

Bij een gezamenlijke aansturing van licht en geluid kan doorgaans één geschikte zenerbarrière of galvanische scheider worden gebruikt. Wanneer de alarmfuncties afzonderlijk moeten worden aangestuurd, moet de elektrische schakeling hierop worden afgestemd.

Het aantal benodigde barrières is afhankelijk van de gewenste alarmfuncties, de toegepaste besturingsuitgangen en de elektrische eigenschappen van de volledige intrinsiek veilige stroomkring.

Gezamenlijke of gescheiden alarmsturing

• ● Gezamenlijke alarmering: de LED-flitser en hoorn worden gelijktijdig geactiveerd vanuit één geschikte alarmuitgang.
• ● Afzonderlijke alarmering: het licht- en geluidssignaal worden onafhankelijk aangestuurd met een passende elektrische aansluiting en beveiliging.
• ● Voor- en hoofdalarm: afhankelijk van de besturing kunnen verschillende alarmtonen of flitspatronen worden toegepast om alarmstatussen te onderscheiden.
• ● Meerdere signaalgevers: voor installaties met meerdere alarmgevers moet de totale belasting en intrinsieke veiligheid van iedere stroomkring worden beoordeeld.

Technische specificaties

ATEX-certificering en intrinsieke veiligheid

De signaalgever voldoet aan het intrinsiek veilige Ex ia-beschermingsprincipe en beschikt over de ATEX-markering II 1G Ex ia IIC T4 Ga. Hierdoor is de apparatuur geschikt voor gebruik in gasexplosiegevaarlijke Zone 0, Zone 1 en Zone 2, mits de installatievoorwaarden worden nageleefd.

De classificatie IIC maakt toepassing mogelijk binnen de betreffende gasgroep, terwijl temperatuurklasse T4 de maximale oppervlaktetemperatuur onder de gecertificeerde omstandigheden begrenst.

De signaalgever moet worden aangesloten op een geschikte intrinsiek veilige stroomkring. De toegepaste zenerbarrière of galvanische scheider, bekabeling en aangesloten besturing moeten voldoen aan de elektrische veiligheidsparameters van de complete installatie.

Montage en elektrische aansluiting

De compacte signaalgever is ontworpen voor vaste montage in industriële omgevingen en beschikt over voorbereide M20-kabelinvoeren voor de elektrische aansluiting.

De voeding wordt aangeleverd via een geschikte gecertificeerde zenerbarrière of galvanische scheider. De signaalgever mag niet rechtstreeks worden aangesloten op een onbeveiligde standaard voedingsuitgang wanneer de intrinsieke veiligheid vereist is.

Bij het ontwerpen van de elektrische aansluiting moet rekening worden gehouden met de uitgangsparameters van de veiligheidsbarrière, de beschikbare bedrijfsspanning, de stroomopname en de eigenschappen van de bekabeling.

Typische toepassingen

• ● Stationaire gasdetectie-installaties
• ● Waarschuwingssystemen voor gevaarlijke gasconcentraties
• ● Chemische en petrochemische industrie
• ● Offshore- en energie-installaties
• ● Opslag- en procesinstallaties met explosiegevaarlijke zones
• ● Industriële machinekamers en technische ruimten
• ● Intrinsiek veilige alarm- en procesbewakingssystemen

Advies en ondersteuning door VTN Veiligheidstechniek Nederland

De juiste configuratie van een intrinsiek veilige signaalgever is afhankelijk van de ATEX-zonering, de gewenste alarmfuncties, de beschikbare besturingsuitgangen en de toegepaste veiligheidsbarrières.

VTN adviseert over de selectie en integratie van optische en akoestische signaalgevers binnen stationaire gasdetectiesystemen. Hierbij wordt rekening gehouden met de toegepaste controller, de gewenste alarmniveaus en de elektrische eigenschappen van de installatie.

• ● Selectie van geschikte ATEX-signaalgevers
• ● Advies over gezamenlijke en gescheiden alarmsturing
• ● Selectie van de juiste zenerbarrière of galvanische scheider
• ● Integratie met stationaire gasdetectiecontrollers
• ● Technische ondersteuning bij systeemconfiguratie en installatie
