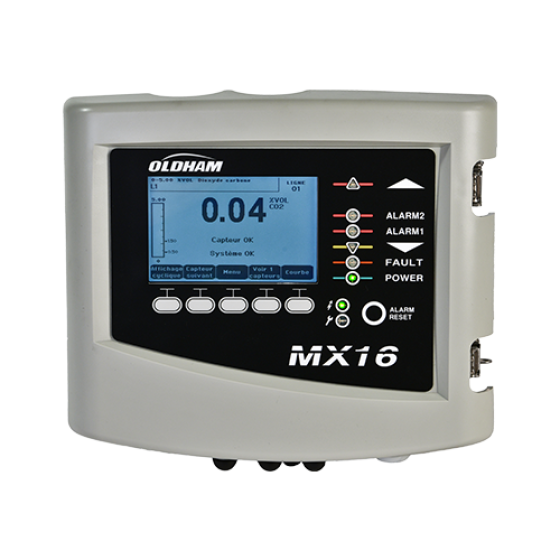

Teledyne Oldham MX16 gasdetectie controller

De Teledyne Oldham MX16 is een compacte gasdetectie controller voor het continu bewaken van één stationaire gasdetectie meetkop. De controller is ontwikkeld voor toepassingen waar één meetpunt voldoende is, maar waar wel betrouwbare uitlezing, lokale alarmering, relaissturing en eventuele digitale doormelding nodig zijn.

De MX16 is geschikt voor compacte gasdetectiesystemen in onder andere laboratoria, opslagruimten, technische ruimten, kleine ketelhuizen, CO₂-ruimten, brouwerijen, batterijlaadruimten, MRI-ruimten en lichte industriële installaties. Afhankelijk van de uitvoering kan de controller worden toegepast met één analoge 4-20 mA gasdetector of één digitale Teledyne Oldham detector.

Dankzij het grote verlichte display, duidelijke statusindicatie, interne buzzer, alarmrelais, storingsrelais en optionele RS485 Modbus RTU-uitgang is de MX16 een praktische oplossing voor lokale gasbewaking, alarmering en koppeling met gebouwbeheer, PLC of procesbesturing.

Analoge of digitale uitvoering

De Teledyne Oldham MX16 is verkrijgbaar in uitvoeringen voor analoge of digitale gasdetectie. De juiste keuze hangt af van de gekozen meetkop, het doelgas, de bekabeling, de gewenste doormelding en de toepassing.

Montage in veilige binnenruimte

De MX16 controller zelf is bedoeld voor wandmontage in een veilige, niet-explosiegevaarlijke binnenruimte. De controller moet beschermd worden tegen directe weersinvloeden, overmatige vervuiling, vocht, mechanische belasting en extreme temperatuurwisselingen.

Wanneer gasdetectie nodig is in een ATEX-zone, moet de aangesloten meetkop geschikt zijn voor de betreffende zone. De controller blijft in een veilige ruimte en wordt via de juiste bekabeling aangesloten op de meetkop.

Geschikt voor één detector

De Teledyne Oldham MX16 is ontworpen voor één meetlijn en één detector. Dit maakt de controller overzichtelijk, compact en eenvoudig te installeren. De gasconcentratie wordt lokaal weergegeven en de controller kan alarmen, storingen, relaisuitgangen en doormeldingen beheren.

• ● Eén CO₂-detector in een technische ruimte of brouwerij
• ● Eén O₂-detector in een laboratorium of ruimte met inert gas
• ● Eén CH₄-detector in een kleine gasinstallatie of ketelruimte
• ● Eén H₂-detector in een batterijlaadruimte of waterstoftoepassing
• ● Eén LPG-detector in een opslagruimte of technische ruimte
• ● Eén CO-detector bij verbrandingsprocessen of kleine ketelhuizen
• ● Eén digitale OLCT 10N meetkop op een compacte installatie

Compatibele meetkoppen en signaaltypen

De MX16 meet zelf geen gas. De controller verwerkt het signaal van de aangesloten stationaire gasdetectie meetkop. De compatibiliteit hangt af van de gekozen MX16-uitvoering, de detector, het uitgangssignaal, de voedingsspanning, de bekabeling en de configuratie.

Gasrisico’s en doelgassen

De MX16 kan worden toegepast voor toxische, anoxische en explosieve gasrisico’s, afhankelijk van de aangesloten detector. De controller detecteert dus niet zelfstandig gas, maar verwerkt de meetwaarde, alarmstatus en storingsinformatie van de meetkop.

Duidelijke lokale uitlezing en statusinformatie

De MX16 is voorzien van een groot verlicht grafisch display. Op het display kunnen onder andere de meetwaarde, gasnaam, meetbereik, status van de detector, alarmdrempels en systeeminformatie worden weergegeven. Dit maakt de controller geschikt voor toepassingen waarbij gebruikers lokaal snel moeten kunnen zien wat de status van het gasdetectiesysteem is.

• ● Groot verlicht 4 inch display
• ● Weergave van actuele meetwaarde en gasnaam
• ● Bargraph met alarmdrempels
• ● Detectorstatus zoals OK, OFF of FAULT
• ● Status-LED’s voor voeding, alarm, storing en meetlijn
• ● Interne buzzer en alarm reset-toets
• ● Geschiedenis van de laatste 512 gebeurtenissen

Alarmrelais, storingsrelais en doormelding

De MX16 beschikt over relaisuitgangen voor alarm- en storingsfuncties. Hiermee kunnen externe signaalgevers, flitslichten, sirenes, ventilatie, afsluiters of een doormelding naar gebouwbeheer of procesbesturing worden aangestuurd.

De alarmconfiguratie moet worden afgestemd op het doelgas, de meetkop, de toepassing en de gewenste veiligheidsfunctie. Bij brandbare gassen moet extra zorgvuldig worden gekeken naar alarmwaarden, resetgedrag, ventilatiesturing en eventuele vergrendelingen.

Optionele RS485 Modbus RTU-uitgang

De MX16 is optioneel leverbaar met een RS485 Modbus RTU-uitgang. Hiermee kan de controller informatie delen met een bovenliggend systeem, zoals een gebouwbeheersysteem, PLC, SCADA-systeem of centrale technische dienst.

Voor een betrouwbare Modbus-koppeling moeten onder andere adressering, bekabeling, afscherming, afsluitweerstand, communicatie-instellingen en registeruitlezing correct worden afgestemd.

COM 16 configuratiesoftware

De MX16 kan worden geconfigureerd met COM 16 software. Hiermee kunnen onder andere alarmdrempels, detectorinstellingen, relaisfuncties, vertragingen en communicatie-instellingen worden afgestemd op de toepassing.

VTN Veiligheidstechniek Nederland kan de controller configureren op basis van het doelgas, de gekozen meetkop, de gewenste alarmwaarden, de relaisfuncties en de randapparatuur zoals flitslicht, sirene, ventilatie of doormelding.

Belangrijkste eigenschappen en voordelen

• ● Compacte gasdetectiecontroller voor één meetpunt
• ● Geschikt voor analoge of digitale uitvoering, afhankelijk van configuratie
• ● Eén meetlijn voor één detector
• ● Geschikt voor 4-20 mA analoge gasdetectoren
• ● Geschikt voor compatibele digitale Teledyne Oldham detectoren zoals OLCT 10N
• ● Groot verlicht 4 inch display
• ● Duidelijke status-LED’s en interne buzzer
• ● 2 alarmrelais en 1 storingsrelais
• ● Geschiedenis van de laatste 512 gebeurtenissen
• ● Optionele RS485 Modbus RTU-uitgang
• ● Configuratie via COM 16 software
• ● IP55 wandbehuizing voor binnenmontage
• ● Geschikt voor toxische, anoxische en explosieve gasrisico’s, afhankelijk van meetkop
• ● Praktische oplossing voor laboratoria, opslagruimten, technische ruimten, batterijlaadruimten en kleine ketelhuizen

Technische specificaties

Mogelijke systeemconfiguraties

Verschil tussen MX16, MX32, MX43 en MX256

Accessoires en systeemcomponenten

Waarom kiezen voor de Teledyne Oldham MX16?

De Teledyne Oldham MX16 is een sterke keuze wanneer een compacte gasdetectiecontroller nodig is voor één meetpunt. De controller combineert lokale uitlezing, alarmverwerking, relaissturing, eventhistorie en optionele digitale doormelding in een overzichtelijke wandbehuizing.

De MX16 is vooral geschikt voor toepassingen waar eenvoud, betrouwbaarheid en snelle installatie belangrijk zijn. Denk aan laboratoria, kleine technische ruimten, CO₂-opslag, brouwerijen, batterijlaadruimten, ketelhuizen en compacte industriële installaties.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste keuze voor een gasdetectiecontroller hangt af van het aantal meetpunten, het doelgas, de detectoruitvoering, de montagepositie, de gewenste alarmstrategie, doormelding, relaissturing, ventilatie en eventuele ATEX-eisen voor de meetkop.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor laboratoria, technische ruimten, koeltechniek, waterzuivering, industrie, utiliteit, batterijlaadruimten en gebouwgebonden toepassingen.

• ● Selectie van de juiste controller
• ● Keuze van de juiste gasdetectie meetkop
• ● Bepaling van alarmwaarden en alarmstrategie
• ● Relais- en signaalgeverconfiguratie
• ● Koppeling met ventilatie, PLC, SCADA of gebouwbeheersysteem
• ● Bekabelingsadvies en montageadvies
• ● Inbedrijfstelling op locatie
• ● Periodieke kalibratie en onderhoud
