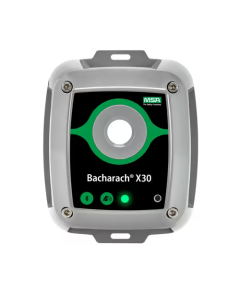

MSA Bacharach X30 Gasdetectie meetkop voor koelmiddelen
Vragen, advies of hulp nodig bij uw keuze?
De MSA Bacharach X30 is een vaste gasdetectie meetkop voor continue bewaking van koelmiddelen in koelinstallaties, machinekamers, koel- en vriescellen en HVAC-R toepassingen. De X30 ondersteunt detectie van diverse koudemiddelen, waaronder HFC, HFO, HC en R-744 (CO₂), afhankelijk van de gekozen sensorvariant.
De meetkop is voorzien van een geïntegreerd hoorbaar en visueel alarm, Bluetooth-configuratie via mobiele app, Modbus RTU RS-485, analoge uitgangen en één configureerbaar relais. Dankzij de IP66-behuizing, vooraf gekalibreerde sensormodules en eenvoudige installatie is de X30 geschikt voor betrouwbare koelmiddellekdetectie volgens onder meer EN 378 en de F-gassenverordening

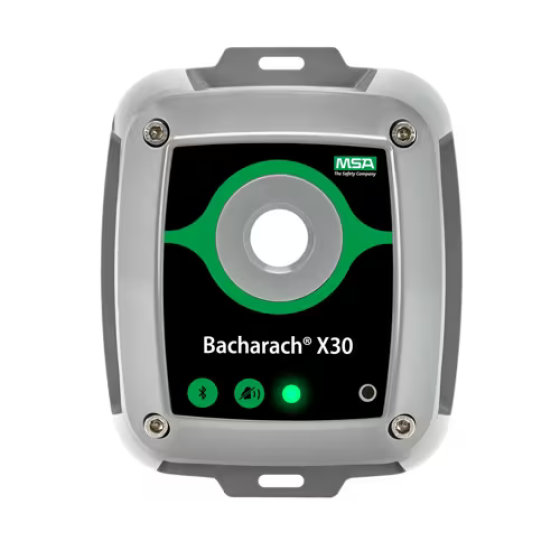

MSA Bacharach X30 gasdetectie meetkop voor koelmiddelen
De MSA Bacharach X30 is een vaste gasdetectie meetkop voor koelmiddelen en is ontwikkeld voor continue bewaking van omgevingslucht in professionele koel- en HVAC-R installaties. De X30 wordt toegepast voor het vroegtijdig detecteren van koelmiddellekkages in onder meer machinekamers, koelopslag, vriescellen, technische ruimten, supermarkten, distributiecentra, proceskoeling en industriële koelinstallaties.
De X30 is een vaste 1-sensor meetkop. Afhankelijk van de gekozen sensorvariant detecteert de meetkop een breedband koelmiddelengroep of R-744 / CO₂. Voor synthetische koelmiddelen en R-290 gebruikt de X30 een halfgeleider sensor. Voor CO₂ wordt een NDIR-infrarood sensor gebruikt.
De meetkop kan zelfstandig lokaal alarmeren via de ingebouwde LED-indicatie en zoemer, maar kan ook worden gekoppeld aan een gebouwbeheersysteem, PLC of gasdetectiecentrale. Hiervoor zijn Modbus RTU via RS-485, een analoge uitgang en één relais beschikbaar. Configuratie, functietest en kalibratie worden ondersteund via Bluetooth en de X-Series App.
Toepassing in koelinstallaties
De X30 is geschikt voor vaste koelmiddellekdetectie in commerciële en industriële koelinstallaties. Denk aan installaties met HFC-, HFO-, HCFC- en HC-koelmiddelen, maar ook aan CO₂-koelsystemen met R-744.
De meetkop ondersteunt toepassingen waar naleving van koeltechnische veiligheidsnormen en milieuregels belangrijk is, waaronder EN 378, ASHRAE 15, CSA B52.2 en de F-gassenverordening. Voor Europese installaties zijn vooral EN 378 en de F-gassenverordening relevant.
Sensorvarianten en detecteerbare koelmiddelen
Niet elke sensorvariant detecteert elk koelmiddel. De X30 werkt met vier breedband R-gasgroepen en drie CO₂-uitvoeringen. Per breedbandgroep is één fabriekskalibratiegas vastgesteld. Alle gassen binnen dezelfde groep kunnen met die sensor worden bewaakt. Voor een hogere nauwkeurigheid kan veldkalibratie met het specifieke doelgas nodig zijn.
| Sensorvariant | Sensortechniek | Fabriekskalibratiegas | Detecteerbare koelmiddelen / doelgassen | Meetbereik |
|---|---|---|---|---|
| Breedband R-gas groep 1 | Halfgeleider / MOS | R-448A | R-448A, R-290, R-32, R-410A, R-449A, R-455A | 1.000 ppm |
| Breedband R-gas groep 2 | Halfgeleider / MOS | R-407A | R-407A, R-1234yf, R-1234ze(E), R-404A, R-407C, R-507A, R-513A, R-515B | 1.000 ppm |
| Breedband R-gas groep 3 | Halfgeleider / MOS | R-454B | R-454B, R-454A, R-454C, R-1233zd(E) | 1.000 ppm |
| Breedband R-gas groep 4 | Halfgeleider / MOS | R-134a | R-134a | 1.000 ppm |
| CO₂ 5k | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ | 5.000 ppm |
| CO₂ 10k | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ | 10.000 ppm |
| CO₂ 20k | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ | 20.000 ppm |
Belangrijke configuratie-opmerking
Voor breedband R-gasgroep 1 t/m 4 geldt dat het fabriekskalibratiegas ook als detecteerbaar gas moet worden meegenomen. Groep 1 detecteert dus ook R-448A, groep 2 ook R-407A, groep 3 ook R-454B en groep 4 detecteert R-134a.
Belangrijkste kenmerken
• Vaste gasdetectie meetkop voor koelmiddelen en HVAC-R toepassingen.
• Continue bewaking van één meetpunt.
• Sensorvarianten voor breedband koelmiddelengroepen en R-744 / CO₂.
• Geschikt voor machinekamers, koelopslag, vriescellen en technische ruimten.
• Bluetooth-configuratie via de X-Series App.
• Uitgangen: Modbus RTU via RS-485 en analoge uitgang.
• Analoge uitgang configureerbaar als 4-20 mA, 1-5 V of 2-10 V.
• Eén configureerbaar relais voor alarmering of doormelding.
• Geïntegreerd hoorbaar en visueel alarm.
• IP66-behuizing bij correcte installatie met geschikte kabelwartels of leidingdoorvoeren.
• Vooraf gekalibreerde sensormodules voor snelle service en minder stilstand.
Installatie en integratie
De MSA Bacharach X30 is ontworpen voor vaste montage in koeltechnische installaties. De meetkop werkt op 24 VDC of 24 VAC en kan worden opgenomen in installaties met doorgeluste voeding en digitale communicatie.
Voor integratie met een gebouwbeheersysteem, PLC of gasdetectiecentrale beschikt de X30 over Modbus RTU via RS-485 en een analoge uitgang. De analoge uitgang kan worden ingesteld als 4-20 mA, 1-5 V of 2-10 V. Daarnaast is één relais beschikbaar voor bijvoorbeeld een lokale alarmering, storingsmelding of doormelding naar een externe installatie.
De ingebouwde LED-indicatie en zoemer geven lokaal de status van de meetkop weer. Hierdoor kan de X30 ook zelfstandig worden toegepast op locaties waar directe lokale signalering gewenst is.
Onderhoud, functietest en kalibratie
De X30 maakt gebruik van vooraf gekalibreerde sensormodules. Dit vereenvoudigt onderhoud en maakt sensorvervanging in het veld sneller. Na installatie moet de werking van het instrument worden bevestigd met een functietest of kalibratie. Een kalibratie bij inbedrijfstelling wordt aanbevolen voor de beste meetprestatie.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Productnaam | MSA Bacharach X30 |
| Type | Vaste 1-sensor gasdetectie meetkop / koelmiddelmonitor |
| Toepassing | Koelmiddellekdetectie in HVAC-R, koelinstallaties, machinekamers, koel- en vriescellen |
| Sensorkanalen | 1 |
| Sensortechniek | Halfgeleider / MOS voor breedband R-gasgroepen; NDIR-infrarood voor CO₂ |
| Detecteerbare gassen | HFC-, HFO-, HCFC- en HC-koelmiddelen, afhankelijk van sensorgroep; R-744 / CO₂ met CO₂-uitvoering |
| Meetbereiken | R-gasgroepen: 1.000 ppm; CO₂: 5.000, 10.000 of 20.000 ppm |
| Minimale detectiegrens | Sensorafhankelijk; 50 ppm voor koelmiddelen |
| Alarmen | Geïntegreerd hoorbaar en visueel alarm |
| Zoemer | >90 dB op 10 cm |
| Relais | 1 configureerbaar relais, DPDT, 24 V AC/DC, 2 A max. |
| Analoge uitgang | 4-20 mA, 1-5 V of 2-10 V |
| Digitale communicatie | Modbus RTU via RS-485 |
| Configuratie | Bluetooth via X-Series App |
| Voeding | 24 VDC ±20% of 24 VAC ±20%, 50/60 Hz |
| Vermogen | Max. 8 W |
| Beschermingsgraad | IP66 / Type 4 bij correcte installatie |
| Behuizing | Polycarbonaat |
| Sensorbehuizing | ABS |
| Omgevingstemperatuur | -40 °C tot +50 °C |
| Opslagtemperatuur | -20 °C tot +40 °C |
| Luchtvochtigheid | 5-90% RV, niet-condenserend |
| Drukbereik | 800 tot 1.100 mbar |
| Hoogte | 0 tot 3.050 m |
| Afmetingen | Ca. 164 × 132 × 76 mm |
| Gewicht | Ca. 388 g |
| Goedkeuringen / normen | UL / CSA / EN 61010-1, CE, EN 50270, EN 14624 |
| Relevante regelgeving | EN 378, F-gassenverordening, ASHRAE 15, CSA B52.2 |
Aanbevolen voor
• Koel- en vriescellen.
• Machinekamers voor koelinstallaties.
• Supermarkten en distributiecentra.
• Industriële koelinstallaties.
• HVAC-R installaties.
• Proceskoeling.
• CO₂-koelsystemen met R-744.
• Installaties met HFC-, HFO-, HCFC- of HC-koelmiddelen.
• Locaties waar EN 378 of F-gassenbeheer van toepassing is.
Waarom kiezen voor de MSA Bacharach X30 via VTN?
Met de MSA Bacharach X30 kiest u voor een compacte en betrouwbare meetkop voor vaste koelmiddellekdetectie. De combinatie van vooraf gekalibreerde sensormodules, Bluetooth-configuratie, Modbus-communicatie, analoge uitgang en lokale alarmering maakt de X30 geschikt voor zowel nieuwe installaties als vervanging of uitbreiding van bestaande gasdetectiesystemen.
VTN Veiligheidstechniek Nederland ondersteunt bij de keuze van de juiste sensorvariant, projectmatige levering, inbedrijfstelling, periodiek onderhoud en kalibratie. Zo sluit de gasdetectie aan op het gebruikte koelmiddel, de installatieomgeving en de geldende veiligheidsprocedures.
| Merk | Bacharach |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | CO2 (koolstofdioxide), C3H8 (propaan), R32, R-1233zd, R-1234yf, R-1234ze, R134a, R290 (Propaan), R404a, R407a, R407c, R410a, R448A, R449a, R454A, R454B, R-454C, R455A, R-507A, R-513A, R-515B, R744 (CO2) |
| Voeding | 24 VDC |
| Output / Relais / Protocol | 4-20 mA, RS485 Modbus, RS485 Modbus RTU, Relais |
| Alarmen | Hoorbaar Alarm (95 dB) |
| Connectiviteit | Bluetooth |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | NIET ATEX Gecertificeerd |
| Luchtvochtigheid | 5% tot 90% RV (niet-condenserend) |
