Beschrijving

Compacte gasdetectie controller voor één meetpunt

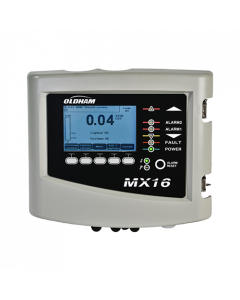

De Teledyne Oldham MX 16 is een compacte gasdetectie controller voor het continu bewaken van één gasdetectie meetpunt. De controller is ontwikkeld voor installaties waar één gasdetector voldoende is, maar waar wel betrouwbare uitlezing, alarmverwerking, relaissturing en doormelding nodig zijn.

De MX 16 kan worden toegepast met een analoge 4-20 mA detector of met een digitale Teledyne Oldham detector, afhankelijk van de gekozen uitvoering. Hierdoor is de controller geschikt voor uiteenlopende compacte gasdetectiesystemen in technische ruimten, laboratoria, opslagruimten, kleine ketelhuizen, batterijlaadruimten en lichte industriële toepassingen.

Let op: de MX 16 controller zelf is bedoeld voor montage in een veilige, niet-explosiegevaarlijke binnenruimte. Wanneer gasdetectie nodig is in een ATEX-zone, moet de aangesloten meetkop geschikt zijn voor de betreffende zone en moet de volledige installatie correct worden ontworpen.

Analoge of digitale uitvoering

De MX 16 is verkrijgbaar in een analoge of digitale uitvoering. De juiste keuze hangt af van de gekozen gasdetectie meetkop en de gewenste systeemopbouw.

De MX 16 is geen controller voor meerdere meetlijnen. Wanneer meerdere detectoren of zones nodig zijn, zijn controllers zoals de Teledyne Oldham MX 32, MX 43 of MX 256 vaak passender.

Geschikt voor één detector

De MX 16 is ontworpen voor één meetlijn en één detector. Dit maakt de controller overzichtelijk, compact en eenvoudig te installeren. Voor veel kleine toepassingen is dat juist een voordeel: de gasconcentratie wordt lokaal weergegeven en de controller kan direct alarmen, relais en doormeldingen beheren.

Voorbeelden van compacte toepassingen:

• Eén CO2-detector in een technische ruimte
• Eén O2-detector in een laboratorium
• Eén CH4-detector in een kleine gasinstallatie
• Eén H2-detector in een batterijlaadruimte
• Eén LPG-detector in een opslag- of technische ruimte
• Eén CO-detector in een kleine installatieruimte
• Eén OLCT 10N digitale meetkop op een compacte installatie

Compatibele gasdetectie meetkoppen

De MX 16 kan afhankelijk van de uitvoering worden gecombineerd met analoge of digitale gasdetectie meetkoppen. Bij digitale toepassing is compatibiliteit met Teledyne Oldham detectoren van belang. Bij analoge toepassing moet de 4-20 mA meetkop elektrisch en signaaltechnisch passen bij de controller.

Bij gebruik van niet-Teledyne detectoren moet altijd worden gecontroleerd of het uitgangssignaal, de voedingsspanning, signaalinterpretatie en kabelverliezen passen bij de MX 16.

Voor bewaking van toxische, anoxische en explosieve gasrisico’s

De MX 16 meet zelf geen gas, maar verwerkt het signaal van de aangesloten detector. Afhankelijk van de gekozen meetkop kan het systeem worden gebruikt voor detectie van toxische gassen, zuurstoftekort, zuurstofverrijking, koolstofdioxide en explosieve gassen.

Veelvoorkomende gasbewaking met de MX 16:

De uiteindelijke gaslijst is afhankelijk van de aangesloten detector. VTN Veiligheidstechniek Nederland adviseert over de juiste combinatie van controller, meetkop, gas, meetbereik en alarmstrategie.

Duidelijk display en statusindicatie

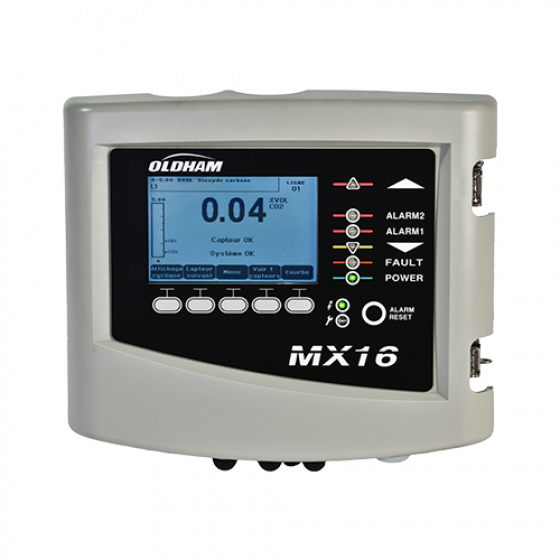

De MX 16 is voorzien van een verlicht grafisch LCD-display. Op het display kan de actuele meetwaarde of het instellingenmenu worden weergegeven. Bij alarm of storing geeft de controller duidelijke visuele signalering via het display en de status-LED’s.

De controller beschikt onder andere over:

• Verlicht grafisch LCD-display
• Statusindicatoren voor de meetlijn
• Power-indicatie
• Algemene storingsindicatie
• Alarmindicatie
• Onderbereik- en overbereiksignalering
• Interne buzzer
• Alarm reset-toets
• Multifunctionele bedieningstoetsen

Deze duidelijke lokale uitlezing maakt de MX 16 geschikt voor toepassingen waarbij gebruikers snel moeten kunnen zien wat de status van het gasdetectiesysteem is.

Alarmrelais, storingsrelais en interne buzzer

De MX 16 beschikt over geïntegreerde relais voor alarm- en storingsfuncties. Hiermee kunnen externe signaalgevers, ventilatoren, afsluiters of andere randapparatuur worden aangestuurd.

Afhankelijk van de uitvoering en configuratie kunnen functies zoals alarmniveaus, relaisgedrag, vertragingen, vergrendeling en resetwijze worden geprogrammeerd. De storingsfunctie is bedoeld om systeemfouten, detectorfouten, communicatieproblemen of voedingsproblemen betrouwbaar door te geven.

Typische relaisfuncties zijn:

• Alarm 1
• Alarm 2
• Systeemstoring
• Aansturing van flitslicht
• Aansturing van sirene
• Aansturing van ventilatie
• Doormelding naar gebouwbeheer of procesbesturing
• Lokale gasalarmfunctie

Voor brandbare gassen moet de alarmconfiguratie zorgvuldig worden gekozen. Bij LEL-detectie mogen alarmwaarden en resetfuncties niet willekeurig worden ingesteld; de veiligheidsfunctie moet aansluiten op de geldende procedures en toepassing.

Optionele RS485 Modbus RTU-uitgang

De MX 16 is optioneel beschikbaar met een RS485 Modbus RTU-uitgang. Hiermee kan informatie over de sensorconfiguratie, meetwaarde, status en alarmen worden uitgelezen door een bovenliggend systeem.

De RS485 Modbus-uitgang is vooral interessant wanneer de MX 16 moet worden gekoppeld aan:

• Gebouwbeheersysteem
• PLC
• Procesbesturing
• SCADA-systeem
• Centrale technische dienst
• Registratie- of monitoringsysteem

De Modbus-koppeling moet correct worden geconfigureerd, inclusief adressering, bekabeling, afscherming en afsluitweerstand.

COM 16 configuratiesoftware

De MX 16 kan worden geconfigureerd met COM 16 software. Hiermee kunnen onder andere alarmdrempels, relaisfuncties, detectorinstellingen, vertragingen en communicatie-instellingen worden ingesteld.

Afhankelijk van de uitvoering kunnen bepaalde instellingen ook via de controllerinterface worden gecontroleerd of aangepast. Voor correcte configuratie is technische kennis van gasdetectie, relaislogica en de aangesloten detector nodig.

VTN Veiligheidstechniek Nederland kan de controller configureren op basis van de toepassing, het doelgas, de gewenste alarmwaarden en de gekozen randapparatuur.

Montage in veilige binnenruimte

De MX 16 controller is bedoeld voor wandmontage in een veilige, niet-explosiegevaarlijke binnenruimte. De controller moet beschermd worden tegen directe zoninstraling, vocht, stof, sterke temperatuurwisselingen en mechanische trillingen.

Geschikte montageplaatsen zijn bijvoorbeeld:

• Technische ruimte
• Controlekamer
• Instrumentatieruimte
• Bewakingspost
• Service- of onderhoudsruimte
• Gebouwbeheerruimte

Wanneer de detector zelf in een ATEX-zone wordt geplaatst, moet de meetkop geschikt zijn voor die zone. De controller blijft in een veilige ruimte en wordt via de juiste bekabeling aangesloten.

Typische toepassingen

De Teledyne Oldham MX 16 is geschikt voor compacte gasdetectiesystemen met één meetpunt.

Veelgebruikte toepassingsgebieden zijn:

• Laboratoria
• Kleine opslagruimten
• Kleine ketelhuizen
• Technische ruimten
• Batterijlaadruimten
• Brouwerijen
• CO2-ruimten
• Kleine koeltechnische installaties
• Horeca- en foodtoepassingen
• Gebouwgebonden gasdetectie
• Kleine industriële installaties
• Lokale gasbewaking bij één risicozone
• Eénpunts gasdetectie met lokale alarmering
• Gasdetectie met doormelding naar gebouwbeheer of PLC

Belangrijkste eigenschappen en voordelen

• Compacte gasdetectiecontroller voor één meetpunt
• Geschikt voor analoge of digitale uitvoering, afhankelijk van configuratie
• Eén meetlijn voor één detector
• Geschikt voor 4-20 mA analoge gasdetectoren
• Geschikt voor digitale Teledyne Oldham detectoren zoals OLCT 10N, afhankelijk van uitvoering
• Verlicht grafisch LCD-display
• Duidelijke status-LED’s
• Interne buzzer
• Alarm reset-toets
• Programmeerbare alarmfuncties
• Geïntegreerde alarmrelais en storingsrelais
• Optionele RS485 Modbus RTU-uitgang
• Configuratie via COM 16 software
• Geschikt voor toxische, anoxische en explosieve gasrisico’s, afhankelijk van aangesloten detector
• Compacte wandbehuizing
• IP55-bescherming
• Geschikt voor binnenmontage in veilige, niet-ATEX zones
• Praktische oplossing voor laboratoria, opslagruimten, technische ruimten, batterijlaadruimten en kleine ketelhuizen
• VTN adviseert over controllerkeuze, detectorselectie, alarmstrategie, bekabeling, configuratie en onderhoud

Technische gegevens

Mogelijke systeemconfiguraties

Compatibele gassen via aangesloten detector

De MX 16 detecteert geen gas zonder aangesloten meetkop. Afhankelijk van de gekozen detector kan de controller worden gebruikt voor verschillende gasrisico’s.

Verschil tussen MX 16, MX 32, MX 43 en MX 256

Wanneer er slechts één meetpunt nodig is, is de MX 16 vaak de meest compacte en kostenefficiënte keuze. Voor meerdere meetpunten is een grotere controller doorgaans logischer.

Beschikbare accessoires en systeemcomponenten

Waarom kiezen voor de Teledyne Oldham MX 16?

De Teledyne Oldham MX 16 is een sterke keuze wanneer een compacte gasdetectiecontroller nodig is voor één meetpunt. De controller combineert lokale uitlezing, alarmverwerking, relaissturing en optionele digitale doormelding in een overzichtelijke behuizing.

De MX 16 is vooral geschikt voor toepassingen waar eenvoud, betrouwbaarheid en snelle installatie belangrijk zijn. Denk aan laboratoria, kleine technische ruimten, CO2-opslag, brouwerijen, batterijlaadruimten, ketelhuizen en compacte industriële installaties.

Advies van VTN Veiligheidstechniek Nederland

De juiste keuze voor een gasdetectiecontroller hangt af van het aantal meetpunten, het doelgas, de detectoruitvoering, de montagepositie, de gewenste alarmstrategie, doormelding, relaissturing, ventilatie en eventuele ATEX-eisen voor de meetkop.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor laboratoria, technische ruimten, koeltechniek, waterzuivering, industrie, utiliteit, batterijlaadruimten en gebouwgebonden toepassingen.

Onze specialisten helpen bij:

• Selectie van de juiste controller
• Keuze van de juiste gasdetectie meetkop
• Bepaling van alarmwaarden
• Relais- en signaalgeverconfiguratie
• Koppeling met ventilatie, PLC of gebouwbeheersysteem
• Bekabelingsadvies
• Inbedrijfstelling op locatie
• Periodieke kalibratie en onderhoud

Wilt u weten of de Teledyne Oldham MX 16 de juiste controller is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
