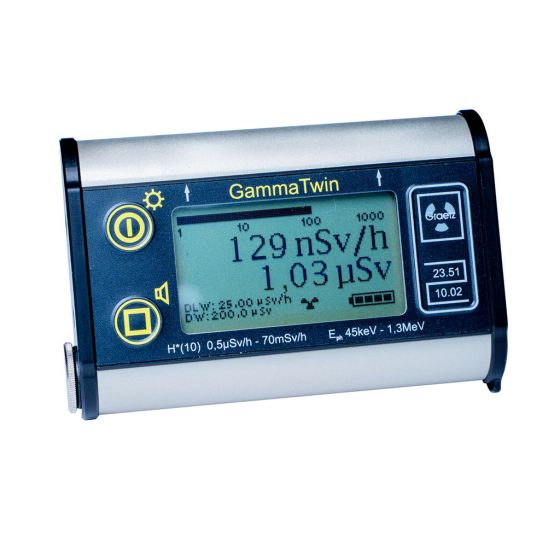

De GRAETZ GammaTwin dosistempometer is een compacte elektronische stralingsmeter voor het gelijktijdig meten van het omgevingsdosistempo Ḣ*(10) en het geaccumuleerde omgevingsdosisequivalent H*(10). De ingebouwde energiegecompenseerde Geiger-Müller-telbuis meet gamma- en röntgenstraling over een dosistempobereik van 0,5 µSv/h tot 70 mSv/h.
Het grote, verlichte Twin-display kan dosis en dosistempo gelijktijdig weergeven. Een aanvullende logaritmische balkweergave maakt veranderingen in het stralingsniveau snel zichtbaar. Vier vooraf ingestelde dosis- en dosistempoalarmgrenzen, een akoestisch alarm en permanente zelfbewaking ondersteunen veilig professioneel gebruik.
- ● Voor gamma- en röntgenstraling van 45 keV tot 1,3 MeV
- ● Dosistempomeetbereik: 0,5 µSv/h–70 mSv/h
- ● Dosismeetbereik: 0,5 µSv–1,0 Sv
- ● Gelijktijdige weergave van dosis en dosistempo
- ● Vier dosis- en vier dosistempoalarmgrenzen
- ● Akoestisch alarm van circa 80 dB(A)
- ● Niet-vluchtig geheugen en permanente zelfbewaking
- ● Robuuste aluminium IP54-behuizing met nylon gordeltas
Modelkeuze: deze standaard GammaTwin heeft geen aansluiting voor externe meetsondes. Kies de GammaTwin S wanneer uitbreiding met een contaminatie-, scintillatie- of dompelsonde noodzakelijk is. Voor registratie van de persoonsdosis is een afzonderlijke Hp(10)-personendosimeter vereist.
GRAETZ GammaTwin dosistempometer
De GRAETZ GammaTwin is een compacte elektronische dosistempometer voor het meten van gamma- en röntgenstraling. Het instrument meet het actuele omgevingsdosistempo Ḣ*(10) en het geaccumuleerde omgevingsdosisequivalent H*(10). Beide waarden kunnen gelijktijdig of afzonderlijk op het grote, verlichte lcd-scherm worden weergegeven.
De ingebouwde energiegecompenseerde Geiger-Müller-telbuis heeft een dosistempomeetbereik van 0,5 µSv/h tot 70 mSv/h en een dosismeetbereik van 0,5 µSv tot 1,0 Sv. Het aanvullende logaritmische balkdiagram maakt veranderingen in het dosistempo direct zichtbaar en ondersteunt een snelle beoordeling van de stralingssituatie.
De robuuste aluminium behuizing, beschermingsgraad IP54, eenvoudige menubediening en permanente elektronische zelfbewaking maken de GammaTwin geschikt voor professioneel gebruik door brandweer, CBRN-eenheden, industrie, laboratoria en organisaties die met ioniserende straling werken.
Belangrijkste kenmerken
- ● Compacte dosistempometer voor gamma- en röntgenstraling
- ● Meet het omgevingsdosisequivalent H*(10)
- ● Meet het omgevingsdosisequivalenttempo Ḣ*(10)
- ● Energiegecompenseerde Geiger-Müller-telbuis
- ● Energiegebied van 45 keV tot 1,3 MeV
- ● Dosistempomeetbereik tot 70 mSv/h
- ● Gelijktijdige of afzonderlijke dosis- en dosistempoweergave
- ● Groot digitaal lcd-scherm met achtergrondverlichting
- ● Logaritmische balkweergave van het dosistempo
- ● Vier vooraf ingestelde dosisalarmgrenzen
- ● Vier vooraf ingestelde dosistempoalarmgrenzen
- ● Inschakelbare akoestische individuele impulsindicatie
- ● Automatische continue opslag van de geaccumuleerde dosis
- ● Behoud van dosiswaarde en instellingen bij batterijwissel
- ● Permanente zelfbewaking en menugestuurde bediening
Twin-display met dosis en dosistempo
Het Twin-display geeft het actuele dosistempo en de geaccumuleerde dosis gelijktijdig weer. De gebruiker kan via het menu ook kiezen voor een afzonderlijke weergave van een van beide meetwaarden.
Naast de digitale meetwaarden wordt het dosistempo weergegeven op een logaritmische balk. Deze quasi-analoge indicatie reageert overzichtelijk op veranderingen in het stralingsniveau en ondersteunt het vergelijken van verschillende meetlocaties.
Dosis- en dosistempoalarmering
De GammaTwin beschikt over vier vooraf ingestelde alarmgrenzen voor het dosistempo en vier alarmgrenzen voor de geaccumuleerde dosis. Bij overschrijding van de geselecteerde grens klinkt een akoestisch alarmsignaal van circa 80 dB(A), gemeten op 30 cm afstand.
De standaard alarmgrenzen kunnen door GRAETZ op aanvraag klantspecifiek worden aangepast. De configuratie moet altijd aansluiten op het stralingsbeschermingsplan, de meetprocedure en het inzetdoel.
| Alarmtype | Standaard alarmgrenzen |
|---|---|
| Dosistempoalarmering | 7,5 µSv/h, 25 µSv/h, 40 µSv/h en 300 µSv/h |
| Dosisalarmering | 200 µSv, 500 µSv, 1 mSv en 2 mSv |
| Akoestisch alarm | Circa 80 dB(A) op 30 cm afstand |
Alarmgrenzen: een ingestelde alarmgrens is geen algemeen geldende veilige blootstellingsgrens. Selectie en eventuele aanpassing moeten plaatsvinden op basis van het stralingsbeschermingsplan en onder verantwoordelijkheid van de betrokken stralingsdeskundige.
Akoestische individuele impulsindicatie
De akoestische individuele impulsindicatie kan via het menu worden ingeschakeld. Iedere geregistreerde detectie-impuls wordt dan hoorbaar gemaakt. Hierdoor kan de gebruiker veranderingen in het stralingsniveau ook akoestisch waarnemen. Deze functie ondersteunt oriënterende metingen, maar vervangt geen radionuclide-identificatie of gespecialiseerde bronzoekapparatuur.
Geheugen en permanente zelfbewaking
De geaccumuleerde dosis wordt automatisch en continu opgeslagen in een niet-vluchtig geheugen. De gemeten dosis en ingestelde parameters blijven daardoor ook tijdens een batterijwissel behouden.
De permanente zelfbewaking controleert de werking van het instrument. In combinatie met de eenvoudige menustructuur helpt dit om de GammaTwin snel en gecontroleerd voor een meting gereed te maken.
Verschil tussen GammaTwin en GammaTwin S
| Eigenschap | GammaTwin | GammaTwin S |
|---|---|---|
| Interne detector | Energiegecompenseerde GM-telbuis | Energiegecompenseerde GM-telbuis |
| Dosistempomeetbereik | 0,5 µSv/h–70 mSv/h | 0,5 µSv/h–50 mSv/h |
| Energiegebied | 45 keV–1,3 MeV | 40 keV–1,3 MeV |
| Externe impulssonde | Nee | Ja |
| Contaminatiemeting | Niet mogelijk met het basisinstrument | Mogelijk met een geschikte externe sonde |
| Primaire toepassing | Compacte omgevingsdosis- en dosistempometing | Omgevingsmeting en uitbreidbare impulsmeting |
Aanbevolen toepassingen
- ● Meten van omgevingsdosistempo bij radiologische incidenten
- ● Controleren van werkplekken met gamma- of röntgenstraling
- ● Vergelijken van stralingsniveaus op verschillende meetlocaties
- ● Brandweer- en CBRN-inzet bij vermoedelijke ioniserende straling
- ● Industriële radiografie en niet-destructief onderzoek
- ● Controlemetingen in radiologie en nucleaire geneeskunde
- ● Metingen rond opslag en transport van radioactieve stoffen
- ● Onderwijs, onderzoek en stralingsbeschermingstrainingen
Belangrijkste sectoren
- ● Brandweer, veiligheidsregio’s en bedrijfsbrandweer
- ● CBRN-, defensie- en civiele beschermingseenheden
- ● Nucleaire installaties en energiebedrijven
- ● Ziekenhuizen, radiologie en nucleaire geneeskunde
- ● Industriële radiografie en materiaalonderzoek
- ● Laboratoria, onderzoeksinstellingen en onderwijs
Normen, meetgrootheden en inzetkader
| Norm / referentie | Betekenis voor het product |
|---|---|
| H*(10) | Omgevingsdosisequivalent voor de beoordeling van doordringende gamma- en röntgenstraling op een meetlocatie |
| Ḣ*(10) | Omgevingsdosisequivalenttempo, ook aangeduid als dosistempo of dosisvermogen |
| IP54 | Bescherming tegen beperkte stofindringing en spatwater; niet geschikt voor onderdompeling |
| Nederlands stralingsbeschermingskader | Gebruik, alarmgrenzen, controles en kalibratie moeten aansluiten op het geldende stralingsbeschermings- en meetplan |
| PTB-typegoedkeuring | Niet vermeld in het actuele GRAETZ-productdatablad; controleer vooraf de vereiste uitvoering wanneer wettelijke metrologische goedkeuring noodzakelijk is |
Technische specificaties
| Eigenschap | Specificatie |
|---|---|
| Productnaam | GRAETZ GammaTwin dosistempometer |
| Producttype | Elektronische omgevingsdosis- en dosistempometer |
| Meetgrootheden | H*(10) en Ḣ*(10) |
| Stralingssoorten | Gamma- en röntgenstraling |
| Detector | Energiegecompenseerde Geiger-Müller-telbuis |
| Energiegebied | 45 keV–1,3 MeV |
| Dosistempo-weergavebereik | 0 nSv/h–70 mSv/h |
| Dosistempo-meetbereik | 0,5 µSv/h–70 mSv/h |
| Dosisweergavebereik | 0 nSv–1,0 Sv |
| Dosismeetbereik | 0,5 µSv–1,0 Sv |
| Dosistempo-alarmgrenzen | 7,5 µSv/h, 25 µSv/h, 40 µSv/h en 300 µSv/h |
| Dosisalarmgrenzen | 200 µSv, 500 µSv, 1 mSv en 2 mSv |
| Akoestisch alarm | Circa 80 dB(A) op 30 cm afstand |
| Display | Verlicht digitaal lcd-scherm met Twin-weergave en logaritmische balk |
| Gegevensopslag | Automatische continue opslag van de dosis in niet-vluchtig geheugen |
| Externe sondeaansluiting | Nee |
| Materiaal behuizing | Aluminium |
| Beschermingsgraad | IP54 |
| Temperatuurbereik | -20 tot +60 °C |
| Voeding | 2 × 1,5 V AAA-batterij |
| Afmetingen | Circa 26 × 66 × 103 mm |
| Gewicht | Circa 200 g inclusief batterijen |
| Draagtas | Robuuste nylon gordeltas standaard meegeleverd |
Opties en accessoires
| Product / accessoire | Functie | Levering |
|---|---|---|
| GRAETZ GammaTwin | Omgevingsdosis- en dosistempometing tot 70 mSv/h | Basisinstrument |
| GRAETZ GammaTwin S | Uitvoering met aansluiting voor externe impulssondes | Alternatief model |
| Nylon gordeltas | Bescherming en transport van het instrument | Standaard meegeleverd |
| AAA-batterijen | Stroomvoorziening van het instrument | 2 stuks vereist |
| Klantspecifieke alarmconfiguratie | Aanpassing van dosis- en dosistempoalarmgrenzen | Op aanvraag |
| Kalibratie en controle | Periodieke controle en kalibratie volgens het geldende beheersprogramma | Op aanvraag |
Standaard leveringsomvang
- ● GRAETZ GammaTwin dosistempometer
- ● Twee AAA-batterijen of batterijvoorziening volgens leveringsconfiguratie
- ● Robuuste nylon gordeltas
- ● Gebruikersdocumentatie
Belangrijke gebruiksbeperkingen
- ● De GammaTwin meet gamma- en röntgenstraling, maar geen alfa-, bèta- of neutronenstraling.
- ● Het instrument is niet geschikt voor het meten van oppervlaktebesmetting.
- ● Voor externe impulssondes moet de GammaTwin S worden gekozen.
- ● Het instrument identificeert geen radionucliden.
- ● H*(10) is een omgevingsgrootheid en geen persoonlijke dosis Hp(10).
- ● IP54 betekent spatwaterbestendig; de meter mag niet worden ondergedompeld.
- ● De actuele fabrikantdocumentatie vermeldt geen ATEX-classificatie.
Waarom kiezen voor de GRAETZ GammaTwin?
- ● Breed intern dosistempomeetbereik tot 70 mSv/h
- ● Dosis en dosistempo gelijktijdig zichtbaar
- ● Logaritmische balk ondersteunt snelle beoordeling van veranderingen
- ● Vooraf ingestelde dosis- en dosistempoalarmgrenzen
- ● Niet-vluchtig geheugen voorkomt gegevensverlies bij batterijwissel
- ● Permanente zelfbewaking voor betrouwbare operationele inzet
- ● Compacte aluminium behuizing voor professioneel gebruik
Advies en ondersteuning door VTN
VTN Veiligheidstechniek Nederland ondersteunt brandweerorganisaties, CBRN-eenheden, industrie en onderzoeksinstellingen bij de selectie van stralingsmeetapparatuur. Onze specialisten adviseren over het benodigde meetbereik, de keuze tussen GammaTwin en GammaTwin S, passende alarmgrenzen en de plaats van het instrument binnen de totale meetstrategie. Ook kan VTN ondersteunen bij periodieke controle, kalibratie en beheer van de apparatuur.
Heeft u vragen of advies nodig over de GRAETZ GammaTwin dosistempometer?
VTN adviseert u over het juiste meetbereik, de alarmgrenzen en de toepassing van de GammaTwin binnen uw meet- en stralingsbeschermingsstrategie.
