SO2 sensor t.b.v. BW (series 4R+)

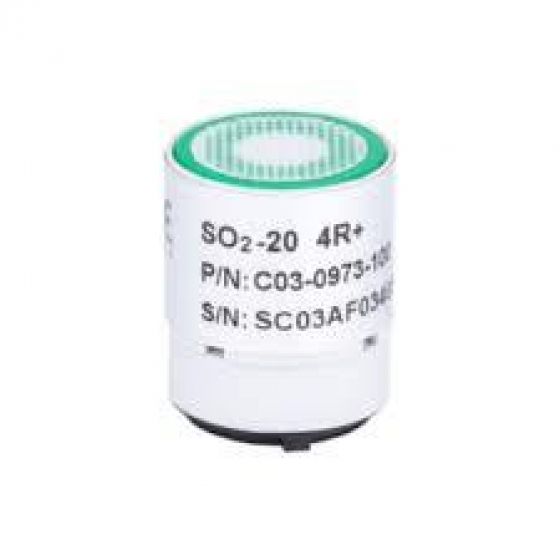

Honeywell BW SR-S1-4R SO2-sensor voor Series 4R+ gasdetectoren

De Honeywell BW SR-S1-4R is een originele elektrochemische vervangingssensor voor het detecteren van zwaveldioxide (SO2) met de Honeywell BW Ultra draagbare multigasdetector. Deze Series 4R+-sensor is specifiek ontworpen voor de aanvullende vijfde sensorpositie (Toxic 3) en wordt toegepast voor het bewaken van SO2-concentraties in industriële werkomgevingen.

De sensor heeft in de Honeywell BW Ultra een meetbereik van 0-100 ppm met een uitleesresolutie van 0,1 ppm. De elektrochemische meettechnologie maakt het mogelijk om zwaveldioxideconcentraties te meten en via de detector te waarschuwen wanneer ingestelde alarmwaarden worden overschreden.

De SR-S1-4R is bedoeld voor onderhoud of vervanging van een bestaande SO2-sensor, bijvoorbeeld wanneer de meetgevoeligheid afneemt, de sensor niet meer correct kan worden gekalibreerd of het einde van de bruikbare sensorlevensduur is bereikt.

Belangrijkste kenmerken

• ● Originele Honeywell BW vervangingssensor voor zwaveldioxide (SO2)
• ● Elektrochemische sensortechnologie voor toxische gasdetectie
• ● Meetbereik van 0-100 ppm in de Honeywell BW Ultra
• ● Uitleesresolutie van 0,1 ppm
• ● Series 4R+-sensorinterface
• ● Specifiek voor de vijfde sensorpositie (Toxic 3) van de BW Ultra
• ● Geschikt voor persoonlijke SO2-bewaking in industriële omgevingen
• ● Toepasbaar in chemie, petrochemie, energie en procesindustrie
• ● Geschikt voor periodieke kalibratie en functionele controle
• ● Origineel vervangingsonderdeel voor professioneel onderhoud
• ● Artikelnummer fabrikant: SR-S1-4R

Werking van de elektrochemische SO2-sensor

De Honeywell BW SR-S1-4R maakt gebruik van elektrochemische sensortechnologie. Wanneer zwaveldioxide de sensor bereikt, ontstaat door een elektrochemische reactie een elektrisch signaal dat verband houdt met de aanwezige gasconcentratie. De detector verwerkt dit signaal en geeft de gemeten concentratie weer in parts per million (ppm).

Elektrochemische sensoren zijn geschikt voor het meten van specifieke toxische gassen in relatief lage concentraties. De meetprestaties worden onder andere beïnvloed door de sensorconditie, temperatuur, luchtvochtigheid, mogelijke kruisgevoeligheden en de toegepaste kalibratie.

De SR-S1-4R is specifiek bedoeld voor SO2-detectie. De sensor is geen universele detector voor andere toxische gassen. Voor het bewaken van aanvullende gasrisico's moeten daarvoor geschikte sensoren worden toegepast.

Waarom zwaveldioxidedetectie belangrijk is

Zwaveldioxide (SO2) is een kleurloos, toxisch gas met een scherpe, prikkelende geur. Het kan ontstaan bij de verbranding van zwavelhoudende brandstoffen, de verwerking van zwavelhoudende grondstoffen en verschillende chemische of industriële productieprocessen.

Blootstelling aan zwaveldioxide kan irritatie van de ogen en luchtwegen, hoesten, benauwdheid en ademhalingsproblemen veroorzaken. Bij hogere concentraties kan ernstige schade aan de luchtwegen optreden. Personen met bestaande luchtwegaandoeningen kunnen extra gevoelig zijn voor blootstelling.

Hoewel SO2 een herkenbare geur heeft, vormt geur geen betrouwbare veiligheidsindicator. Bij werkzaamheden met mogelijke blootstelling moet op basis van de risico-inventarisatie worden beoordeeld welke gasdetectie en aanvullende veiligheidsmaatregelen noodzakelijk zijn.

Bij de selectie van een SO2-detector moeten de toepasselijke blootstellingsgrenzen, de benodigde meetprestaties, de ingestelde alarmwaarden en de omgevingscondities worden meegenomen.

Compatibiliteit met Honeywell BW gasdetectoren

De SR-S1-4R is een originele Series 4R+-vervangingssensor die specifiek wordt toegepast in de Honeywell BW Ultra draagbare multigasdetector.

De BW Ultra is een gepompte multigasdetector die afhankelijk van de gekozen configuratie maximaal vijf verschillende gasrisico's kan bewaken. De aanvullende vijfde sensorpositie (Toxic 3) is geschikt voor verschillende doelgassen, waaronder zwaveldioxide, afhankelijk van de instrumentconfiguratie.

De SR-S1-4R is bedoeld voor:

• ● Honeywell BW Ultra met Series 4R+-sensorpositie
• ● BW Ultra-configuraties waarbij de vijfde sensorpositie is ingericht voor SO2-detectie
• ● Vervanging van een bestaande SR-S1-4R SO2-sensor

De sensor is niet bedoeld voor andere Honeywell BW detectorseries met afwijkende sensorinterfaces, zoals de BW Solo, BW Flex, BW MicroClip, GasAlertQuattro of GasAlertMicro 5.

Wanneer de vijfde sensorpositie oorspronkelijk voor een ander gas of een dummy sensor is ingericht, moet vooraf worden gecontroleerd of de gewenste SO2-configuratie technisch wordt ondersteund.

Verschil tussen Series 1 en Series 4R+ SO2-sensoren

Voor Honeywell BW gasdetectoren bestaan verschillende SO2-sensoruitvoeringen. De juiste vervangingssensor wordt bepaald door de sensorpositie, de mechanische aansluiting en de ondersteunde detectorconfiguratie.

Controleer bij sensorvervanging altijd het originele fabrikantartikelnummer en de betreffende sensorpositie. Een sensor met hetzelfde doelgas is niet automatisch geschikt voor een andere sensorinterface.

Kalibratie en onderhoud

Voor betrouwbare SO2-metingen moet de sensor periodiek worden gecontroleerd en gekalibreerd volgens de voorschriften van Honeywell BW. Elektrochemische sensoren zijn verbruikscomponenten waarvan de meetgevoeligheid door veroudering, blootstelling en omgevingsinvloeden kan veranderen.

Na vervanging van de SR-S1-4R moet de Honeywell BW Ultra opnieuw worden gekalibreerd met geschikt SO2-referentiegas. Vervolgens moet een functionele controle worden uitgevoerd om te bevestigen dat de sensor, monsternamepomp en alarmering correct functioneren.

Bij SO2-kalibratie is aandacht nodig voor mogelijke verliezen van het testgas door adsorptie aan slangen en andere materialen. Gebruik daarom een geschikte kalibratieopstelling en volg de door Honeywell voorgeschreven procedure.

Bij onderhoud en sensorvervanging zijn de volgende aandachtspunten belangrijk:

• ● Controleer het juiste fabrikantartikelnummer en de Series 4R+-sensorpositie
• ● Volg de montage- en onderhoudsvoorschriften van Honeywell BW
• ● Laat sensorvervanging uitvoeren door gekwalificeerd personeel
• ● Controleer de sensorconfiguratie na vervanging
• ● Kalibreer met geschikt SO2-referentiegas en passende kalibratiematerialen
• ● Controleer de nul- en spaninstellingen volgens de fabrikantprocedure
• ● Controleer de monsternamepomp, filters en gasdoorstroming
• ● Controleer de ingestelde alarmwaarden en eventuele TWA- en STEL-instellingen
• ● Voer na onderhoud een functietest uit voordat de detector opnieuw wordt ingezet

Technische specificaties

Typische toepassingen

De SR-S1-4R wordt gebruikt als vervangingssensor in Honeywell BW Ultra detectoren die worden ingezet voor het bewaken van zwaveldioxiderisico's in industriële werkomgevingen. De toepassing moet aansluiten op de risico-inventarisatie, blootstellingsgrenzen en vereiste detectieprestaties.

• ● Chemische en petrochemische industrie
• ● Raffinaderijen en verwerking van zwavelhoudende grondstoffen
• ● Energiecentrales en industriële verbrandingsinstallaties
• ● Rookgasreiniging en emissiebehandelingsinstallaties
• ● Waterzuivering en industriële procesinstallaties met SO2-risico's
• ● Inspectie, shutdowns en industriële onderhoudswerkzaamheden
• ● Gasmetingen bij het beoordelen van atmosferen voorafgaand aan werkzaamheden

Service en onderhoud door VTN

VTN Veiligheidstechniek Nederland is gespecialiseerd in service, onderhoud en kalibratie van draagbare Honeywell BW gasdetectoren. Als gecertificeerd Honeywell BW servicepartner ondersteunt VTN klanten bij het onderhouden en controleren van bestaande gasdetectieapparatuur.

De Honeywell BW Ultra is inmiddels uit productie. VTN blijft ondersteuning bieden bij service, onderhoud en vervanging van sensoren en onderdelen voor bestaande toestellen, zolang deze beschikbaar zijn en onderhoud technisch mogelijk is.

In onze gespecialiseerde servicewerkplaats in Oss kunnen BW Ultra detectoren worden gecontroleerd, onderhouden en gekalibreerd. Onze technici adviseren over de juiste Series 4R+-sensoren, detectorconfiguraties, kalibratiegassen en onderhoudsprocedures.

• ● Levering van originele Honeywell BW vervangingssensoren
• ● Controle van sensorpositie en detectorcompatibiliteit
• ● Professionele sensorvervanging en onderhoud
• ● Kalibratie met geschikt SO2-referentiegas
• ● Controle van monsternamepomp en gasdoorstroming
• ● Functionele controle van de detector en alarmering
• ● Advies over onderhoud en vervanging van bestaande BW Ultra detectoren

Advies nodig over SO2-sensoren en zwaveldioxidedetectie?

Bij zwaveldioxidedetectie is de juiste selectie van de sensor, detector en sensorpositie belangrijk. De Honeywell BW Ultra ondersteunt verschillende sensortechnologieën en sensorinterfaces. Niet iedere SO2-sensor is geschikt voor iedere sensorpositie.

VTN helpt u bij het selecteren van de juiste originele Honeywell BW SO2-sensoren en bij het onderhouden en kalibreren van bestaande BW Ultra detectoren.
