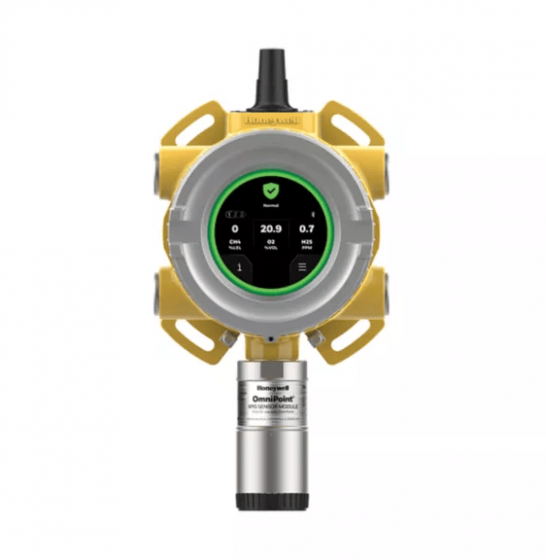

Honeywell OmniPoint
Prijs op aanvraag
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
Vragen, advies of hulp nodig bij uw keuze?
De Honeywell OmniPoint is een modulaire stationaire gasdetectiemeetkop voor industriële risicogebieden. De transmitter ondersteunt 1 tot 3 sensoren in één behuizing en is geschikt voor detectie van toxische gassen, zuurstof en brandbare gassen.
Dankzij het 3” full-color TFT-display, capacitieve touchbediening, LED-statusring, 4-20 mA uitgang, HART-communicatie, programmeerbare relais en optionele Bluetooth- en Modbus RTU-modules is de OmniPoint geschikt voor veeleisende industriële gasdetectiesystemen.
- ● Modulaire stationaire gasdetectiemeetkop voor industriële toepassingen
- ● Ondersteunt 1 tot 3 sensoren in één transmitter
- ● Geschikt voor O2, CO, H2S, NH3, Cl2, SO2, methaan, propaan en brandbare gassen
- ● 3” full-color TFT-display met LED-statusring en capacitieve touch keys
- ● 3 configureerbare 4-20 mA kanalen en HART 7 op kanaal 1
- ● 3 alarmrelais en 1 storingsrelais
- ● Optioneel Bluetooth 5.0 en Modbus RTU via RS485
- ● Aluminium behuizing met maritieme coating of RVS 316
- ● IP66/IP67 en NEMA 4X, geschikt voor zware binnen- en buitenomstandigheden
Let op: de exacte ATEX-, IECEx-, UL- of CSA-geschiktheid is afhankelijk van de gekozen uitvoering, sensorconfiguratie en certificering. VTN adviseert over de juiste OmniPoint configuratie voor uw toepassing.
Honeywell OmniPoint modulaire gasdetectiemeetkop
De Honeywell OmniPoint is een modulaire stationaire gasdetectiemeetkop voor vaste gasdetectie in industriële risicogebieden. De transmitter is ontwikkeld voor omgevingen waar continuïteit, veiligheid, flexibiliteit en duidelijke lokale bediening belangrijk zijn.
De OmniPoint ondersteunt 1 tot 3 sensoren in één behuizing. Hierdoor kan één meetpunt meerdere gasrisico’s tegelijk bewaken, zoals zuurstof, toxische gassen en brandbare gassen. Dit kan het aantal afzonderlijke meetkoppen, kabeltrajecten, montagelocaties en onderhoudspunten beperken.
De transmitter combineert een 3” full-color TFT-display, capacitieve touchbediening, LED-statusring, drie configureerbare 4-20 mA kanalen, HART-communicatie, 3 alarmrelais, 1 storingsrelais en optionele Bluetooth- en Modbus RTU-modules. Daarmee is de Honeywell OmniPoint geschikt voor integratie in gasdetectiecontrollers, PLC’s, DCS-systemen, SCADA-systemen en lokale alarmering.
Modulair platform voor maximaal drie sensoren
Het belangrijkste voordeel van de Honeywell OmniPoint is de modulaire opbouw. Afhankelijk van de toepassing kan de transmitter worden uitgevoerd met één, twee of drie sensoren. Daardoor kan één meetpunt meerdere gasgevaren bewaken en blijft het systeem overzichtelijker bij complexe industriële risicoprofielen.
Belangrijkste kenmerken
- ● Modulaire stationaire gasdetectiemeetkop voor industriële toepassingen
- ● Ondersteunt 1 tot 3 sensoren per transmitter
- ● Geschikt voor toxische gassen, zuurstof en brandbare gassen
- ● Verwisselbare sensorcartridges voor gericht onderhoud
- ● Sensoropties voor O2, CO, H2S, NH3, Cl2, SO2, methaan, propaan en brandbare gassen
- ● Elektrochemische, katalytische en infrarood sensortechnologie, afhankelijk van uitvoering
- ● 3” full-color TFT-display met duidelijke lokale uitlezing
- ● LED-statusring voor normale werking, alarm, storing, waarschuwing en Bluetooth-status
- ● Capacitieve touch keys: bediening zonder magneet
- ● 3 configureerbare 4-20 mA kanalen voor maximaal 3 sensoren
- ● HART 7-communicatie via het eerste 4-20 mA kanaal
- ● 3 programmeerbare alarmrelais en 1 storingsrelais
- ● Optionele Modbus RTU-module via geïsoleerde RS485
- ● Optionele Bluetooth 5.0-module voor draadloze configuratie, uitlezing en kalibratie
- ● Universele elektronica voor eenvoudiger installatie, training en voorraadbeheer
- ● Aluminium behuizing met 5-laags maritieme coating of RVS 316
- ● IP66/IP67 volgens IEC/EN 60529 en NEMA 4X
- ● Geschikt voor zware binnen- en buitenomstandigheden
- ● 5 jaar garantie op de transmitter
1 tot 3 sensoren in één meetkop
De Honeywell OmniPoint kan meerdere sensoren in één transmitter combineren. Dit maakt de meetkop interessant voor locaties waar verschillende gasrisico’s dicht bij elkaar aanwezig zijn, bijvoorbeeld bij procesinstallaties, gasstraten, waterstofopslag, afvalwaterinstallaties, energiecentrales en petrochemische installaties.
Afhankelijk van de configuratie kan één OmniPoint bijvoorbeeld worden ingezet voor brandbaar gas plus zuurstof, of voor een combinatie van toxische gassen. De uiteindelijke combinatie moet altijd technisch worden gevalideerd op basis van sensorcompatibiliteit, montagepositie, gassen, alarmwaarden, kabeltrajecten, classificatie en systeemintegratie.
| Configuratie | Toepassing | Praktisch voordeel |
|---|---|---|
| 1 sensor | Enkel gasrisico op één meetpunt | Compacte industriële transmitter met lokale uitlezing en uitgebreide communicatie. |
| 2 sensoren | Combinatie van twee gasrisico’s, bijvoorbeeld LEL en O2 | Minder meetkoppen, minder montageposities en overzichtelijkere systeemopbouw. |
| 3 sensoren | Meerdere gelijktijdige gasrisico’s in één risicozone | Maximale flexibiliteit per meetpunt en minder bekabeling dan losse meetkoppen. |
Verwisselbare sensoren en modulaire opbouw
De OmniPoint is ontworpen voor efficiënt onderhoud en schaalbaarheid. Door gebruik van verwisselbare sensorcartridges kan per locatie de juiste gascombinatie worden gekozen en kan onderhoud doelgericht worden uitgevoerd.
- ● Snelle cartridgewissel met beperkte stilstand
- ● Eenvoudiger beheer van reserveonderdelen
- ● Mogelijkheid om per meetpunt 1, 2 of 3 sensoren toe te passen
- ● Flexibele inrichting per risicozone, processtap of installatieonderdeel
- ● Lokale kalibratie via display en touchbediening
- ● Draadloze configuratie en kalibratie mogelijk bij uitvoering met Bluetooth-module
Complete gassenlijst en meetbereiken
Onderstaande tabel bevat de volledige gasvarianten en meetbereiken voor de Honeywell OmniPoint op basis van de beschikbare Honeywell productinformatie. De exacte sensorconfiguratie, alarmwaarden, kalibratiegas, certificering en beschikbaarheid moeten per toepassing worden gecontroleerd.
| Gas / sensor | Nederlandse benaming | Sensortechnologie | Selecteerbaar / vast full-scale bereik | Standaardbereik / configuratie | Resolutie |
|---|---|---|---|---|---|
| NH3 Low | Ammoniak laag bereik | Elektrochemisch, XPIS | 50 tot 200 ppm | 0 tot 200 ppm, kalibratiepunt 50 ppm | 1 ppm |
| NH3 High | Ammoniak hoog bereik | Elektrochemisch, XPIS | 200 tot 1000 ppm | 0 tot 1000 ppm, kalibratiepunt 200 ppm | 1 ppm |
| CO | Koolstofmonoxide | Elektrochemisch, XPIS | 100 tot 500 ppm | 0 tot 300 ppm, kalibratiepunt 100 ppm | 1 ppm |
| Cl2 | Chloor | Elektrochemisch, XPIS | 5,00 ppm vast | 0 tot 5,00 ppm, kalibratiepunt 1 ppm | 0,01 ppm |
| H2S Low | Waterstofsulfide laag bereik | Elektrochemisch, XPIS | 10 tot 50 ppm | 0 tot 15,0 ppm, kalibratiepunt 5 ppm | 0,1 ppm |
| H2S High | Waterstofsulfide hoog bereik | Elektrochemisch, XPIS | 50 tot 500 ppm | 0 tot 100 ppm, kalibratiepunt 20 ppm | 1 ppm |
| O2 | Zuurstof | Elektrochemisch, XPIS | 25,0% vol vast | 0 tot 25,0% vol | 0,1% vol |
| SO2 | Zwaveldioxide | Elektrochemisch, XPIS | 5 tot 20 ppm | 0 tot 15,0 ppm | 0,1 ppm |
| FL CAT | Brandbare gassen, katalytisch | Katalytisch, XP | 20 tot 100% LEL | 0 tot 100% LEL, kalibratiepunt 5,0% vol CH4 of 4,4% vol CH4 | 1% LEL |
| CH4 IR-LEL | Methaan infrarood LEL | Infrarood, XP | 20 tot 100% LEL | 0 tot 100% LEL, kalibratiepunt 5,0% vol CH4 of 4,4% vol CH4 | 1% LEL |
| C3H8 IR-LEL | Propaan infrarood LEL | Infrarood, XP | 20 tot 100% LEL | 0 tot 100% LEL, kalibratiepunt 2,1% vol C3H8 of 1,7% vol C3H8 | 1% LEL |
Let op bij infrarood LEL-detectie
De Honeywell OmniPoint kan worden uitgevoerd met infrarood LEL-sensoren voor methaan en propaan. Infrarood LEL-detectie heeft als voordeel dat het meetprincipe niet gevoelig is voor katalytische sensorvergiftiging en geen zuurstof nodig heeft voor de meting.
Infrarood LEL-sensoren zijn echter niet geschikt voor ieder brandbaar gas. Waterstof is niet IR-detecteerbaar. Bij toepassingen met waterstof of andere niet-infraroodmeetbare brandbare gassen moet een passende katalytische of andere geschikte detectorconfiguratie worden gekozen.
Communicatie en systeemintegratie
De OmniPoint is ontworpen voor integratie in moderne industriële gasdetectiesystemen. De transmitter ondersteunt maximaal drie configureerbare 4-20 mA kanalen, zodat maximaal drie sensoren afzonderlijk kunnen worden doorgemeld.
HART 7 is beschikbaar op het eerste 4-20 mA kanaal. Hiermee kunnen gaswaarde, eenheid, uitgangsniveau, configuratie, kalibratiestatus, foutmeldingen, alarmhistorie en sensorinformatie via HART worden uitgelezen of beheerd.
Voor digitale integratie is een optionele Modbus RTU-module beschikbaar. Deze module gebruikt geïsoleerde RS485-communicatie en is geschikt voor koppeling met PLC, DCS, SCADA of andere bovenliggende systemen.
| Interface | Functie | Toepassing |
|---|---|---|
| 4-20 mA | 3 configureerbare analoge kanalen | Koppeling met gasdetectiecontroller, PLC, DCS of procesbesturing. |
| HART 7 | HART-communicatie via kanaal 1 | Configuratie, statusinformatie, diagnose, kalibratiegegevens en sensorinformatie. |
| Modbus RTU | Optionele geïsoleerde RS485-uitgang | Digitale koppeling met PLC, SCADA, DCS of bovenliggend bewakingssysteem. |
| Bluetooth 5.0 | Optionele draadloze communicatie | Draadloze configuratie, uitlezing, zero/span kalibratie en onderhoud via app. |
| Relais | 3 alarmrelais en 1 storingsrelais | Lokale alarmering, signaalgevers, ventilatiesturing of andere randapparatuur. |
Display, bediening en statusindicatie
De Honeywell OmniPoint is voorzien van een 3” full-color TFT-display met hoge resolutie. Het display toont gaswaarden, eenheden, statusinformatie, alarmen en bedieningsinformatie op een duidelijke manier.
De bediening gebeurt via vier capacitieve touch keys. Hierdoor is geen magneet nodig voor lokale bediening. De LED-ring rondom het display geeft de status van het instrument visueel weer.
| LED-status | Betekenis |
|---|---|
| Groen | Normale werking |
| Rood | Alarm |
| Geel | Storing of waarschuwing |
| Blauw | Bluetooth-communicatie actief |
Robuuste behuizing voor zware omstandigheden
De Honeywell OmniPoint is leverbaar met een aluminium behuizing met 5-laags maritieme coating of met een RVS 316 behuizing. De juiste keuze hangt af van de omgeving, corrosiebelasting, chemische belasting, buitentoepassing en onderhoudsstrategie.
| Behuizing | Toepassing | Praktisch voordeel |
|---|---|---|
| Aluminium met 5-laags maritieme coating | Algemene industriële toepassingen, buitenopstelling en utility-omgevingen | Robuust, relatief lichter en geschikt voor veel industriële installaties. |
| RVS 316 | Corrosieve, maritieme, offshore, chemische of zwaarder belaste omgevingen | Hogere corrosiebestendigheid en langere levensduur in agressieve omgevingen. |
Toepassingen en sectoren
De Honeywell OmniPoint is geschikt voor industriële toepassingen waar vaste gasdetectie nodig is voor toxische gassen, zuurstofafwijkingen of brandbare gassen. Door de modulaire opbouw is de transmitter vooral interessant voor installaties waar meerdere gasrisico’s per meetpunt moeten worden bewaakt.
- ● Procesbewaking in productie- en utility-omgevingen
- ● Lekdetectie rond leidingen, appendages, gasstraten en procesinstallaties
- ● Bewaking van technische ruimten en installatiedelen met gasrisico
- ● Integratie in centrale alarm- en besturingssystemen
- ● Detectie in omgevingen met explosiegevaar, afhankelijk van certificering en uitvoering
- ● Olie- en gasindustrie
- ● Petrochemie en chemische industrie
- ● Energiecentrales en utilities
- ● Water- en afvalwaterzuiveringsinstallaties
- ● Waterstofopslag en waterstoftoepassingen, met juiste sensorkeuze
- ● Gastransmissie en LNG-installaties
- ● Algemene industriële omgevingen met verhoogd gasrisico
Certificeringen en aandachtspunten
De Honeywell OmniPoint is bedoeld voor industriële risicogebieden en is beschikbaar met wereldwijde goedkeuringen, afhankelijk van uitvoering en certificaat. De exacte certificering moet altijd per configuratie worden gecontroleerd.
- ● ATEX / IECEx, afhankelijk van uitvoering en certificaat
- ● UL / cUL / CSA, afhankelijk van uitvoering en certificaat
- ● Class I, Division 1, Groups A, B, C en D, afhankelijk van uitvoering
- ● Class II, Division 1, Groups F en G, afhankelijk van uitvoering
- ● IP66/IP67 volgens IEC/EN 60529
- ● NEMA 4X
- ● HART 7 compatibel
- ● Modbus RTU via RS485, optioneel
- ● Bluetooth 5.0, optioneel
Controleer altijd de exacte certificering
De zonegeschiktheid, gasgroep, temperatuurklasse, certificering en toegestane sensorconfiguratie zijn afhankelijk van de gekozen uitvoering. Bij toepassing in ATEX- of andere explosiegevaarlijke gebieden moet altijd het actuele certificaat en de projectspecifieke configuratie worden gecontroleerd.
Technische gegevens
| Specificatie | Waarde |
|---|---|
| Producttype | Modulaire stationaire gasdetectiemeetkop / transmitter |
| Merk | Honeywell Analytics |
| Model | OmniPoint |
| Toepassing | Stationaire gasdetectie voor industriële risicogebieden |
| Ondersteunde gasgroepen | Toxische gassen, zuurstof en brandbare gassen |
| Aantal sensoren | 1 tot 3 sensoren per transmitter |
| Beschikbare gassen | NH3, CO, Cl2, H2S, O2, SO2, brandbare gassen, CH4 en C3H8 |
| Meetprincipes | Elektrochemisch, katalytisch en infrarood, afhankelijk van sensor |
| Display | 3” full-color TFT-display |
| Bediening | Vier capacitieve touch keys |
| Statusindicatie | LED-ring rondom display |
| Analoge uitgang | 3 configureerbare 4-20 mA kanalen, sink/source/isolated |
| 4-20 mA nauwkeurigheid | ±1% full scale |
| HART | HART 7 via eerste 4-20 mA kanaal |
| Modbus RTU | Optioneel, geïsoleerde RS485, 2400 tot 57.600 baud, standaard 9600 baud, adressen 1 tot 247 |
| Bluetooth | Optioneel BLE 5.0, bereik tot circa 20 meter afhankelijk van mobiel apparaat en omgeving |
| Relais | 3 x SPDT alarmrelais en 1 x SPDT storingsrelais |
| Relaisbelasting | Maximaal 250 VAC, 5 A / 24 VDC, 5 A, uitsluitend resistieve belasting |
| Voeding | 12 tot 32 VDC, nominaal 24 VDC; 18 tot 32 VDC bij Optima-configuratie |
| Vermogen transmitter | Normaal 4,5 W, maximaal 8,5 W |
| Maximaal verbruik | Tot 17 W bij configuratie met Optima + 2 XP katalytische sensoren |
| Behuizing | Aluminium met 5-laags maritieme coating of RVS 316 |
| Beschermingsgraad | IP66/IP67 volgens IEC/EN 60529, NEMA 4X |
| Bedrijfstemperatuur transmitter | -55 °C tot +75 °C, sensorconfiguratie afhankelijk |
| Luchtvochtigheid | 0 tot 99% RV, niet-condenserend |
| Atmosferische druk | 90 tot 110 kPa |
| Kabelinvoeren | M25 of 3/4” NPT, afhankelijk van uitvoering; M22 boveningang voor optionele Bluetooth-antenne |
| Montage | Wandmontage of pijpmontage met optionele pipe mount kit voor 2” tot 6” leidingen |
| Gewicht transmitter aluminium | Circa 2,45 kg zonder displaymodule; circa 2,92 kg met displaymodule |
| Gewicht transmitter RVS 316 | Circa 5,37 kg zonder displaymodule; circa 5,84 kg met displaymodule |
| Garantie transmitter | 5 jaar |
| MED-certificering | Niet opgegeven / niet als standaardwaarde opnemen zonder projectcontrole |
Beschikbare accessoires en opties
Voor de Honeywell OmniPoint zijn verschillende opties en systeemcomponenten beschikbaar om de transmitter af te stemmen op de installatie, communicatie en onderhoudsaanpak.
| Accessoire / optie | Toepassing |
|---|---|
| Sensorcartridges | Detectie van het gekozen doelgas of de gekozen gascombinatie. |
| Bluetooth-module met externe antenne | Draadloze configuratie, uitlezing, diagnose en kalibratie via app. |
| Modbus RTU-module | Digitale RS485-koppeling met PLC, DCS, SCADA of bovenliggend systeem. |
| Lokale HART-module | Lokale HART-functionaliteit, afhankelijk van gekozen configuratie. |
| Pipe mount kit | Montage op leidingen van circa 2” tot 6”. |
| Kalibratiegas en flowregeling | Bump test, kalibratie en periodieke controle. |
| Gasdetectiecontroller / PLC / DCS-koppeling | Centrale uitlezing, alarmverwerking, ventilatiesturing en doormelding. |
| Signaalgevers | Lokale visuele en akoestische alarmering. |
| Ventilatiesturing | Aansturing van ventilatie of procesacties op basis van gasalarm. |
Waarom kiezen voor de Honeywell OmniPoint?
De Honeywell OmniPoint is een sterke keuze wanneer een toekomstbestendige, modulaire en industriële gasdetectietransmitter nodig is. Door maximaal drie sensoren in één meetkop te combineren, kan de installatie overzichtelijker worden ingericht en kan één meetlocatie meerdere gasrisico’s bewaken.
De combinatie van lokale full-color uitlezing, capacitieve bediening, 4-20 mA, HART, optionele Modbus RTU, optionele Bluetooth, programmeerbare relais en robuuste behuizingsopties maakt de OmniPoint geschikt voor veeleisende industriële omgevingen.
Voor installaties met meerdere meetpunten kan OmniPoint bijdragen aan eenvoudiger training, standaardisatie, voorraadbeheer en onderhoud. Operators en onderhoudstechnici werken met één herkenbaar transmitterplatform, ook wanneer verschillende sensortechnologieën worden toegepast.
Advies en service door VTN Veiligheidstechniek Nederland
De juiste configuratie van de Honeywell OmniPoint hangt af van het doelgas, de sensorcombinatie, het aantal sensoren per meetpunt, de montagepositie, ATEX- of andere certificeringseisen, de communicatie met het bovenliggende systeem, alarmwaarden, relaislogica en onderhoudsstrategie.
VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Honeywell gasdetectiesystemen voor industrie, petrochemie, energie, waterzuivering, waterstof, utilities en zware procesomgevingen.
- ● Selectie van de juiste Honeywell OmniPoint uitvoering
- ● Keuze van sensorcartridges, meetbereiken en kalibratiegassen
- ● Beoordeling van 1-, 2- of 3-sensorconfiguraties
- ● Advies over 4-20 mA, HART, Modbus RTU, Bluetooth en relaislogica
- ● Controle van ATEX-, IECEx-, UL- of CSA-geschiktheid per configuratie
- ● Advies over montagepositie, gasgedrag, ventilatie en luchtstroming
- ● Koppeling met gasdetectiecontroller, PLC, DCS of SCADA
- ● Inbedrijfstelling, kalibratie, periodiek onderhoud en storingsanalyse
Advies nodig over de juiste Honeywell OmniPoint configuratie?
Niet iedere sensorcombinatie, meetbereik, behuizing, communicatieoptie of certificering is geschikt voor iedere toepassing. VTN helpt u bij het samenstellen van de juiste Honeywell OmniPoint configuratie op basis van uw gasrisico, installatieomgeving en onderhoudsbehoefte.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
| Merk | Honeywell Analytics |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | LEL [infrarood] (explosiegevaar), O2 (zuurstof), CO (koolstofmonoxide), H2S (waterstofsulfide), SO2 (zwaveldioxide), NH3 (ammoniak), CL2 (chloorgas) |
| Output / Relais / Protocol | 4-20 mA, HART, RS485 Modbus, RS485 Modbus RTU, Relais |
| Temperatuur Bereik | -55 tot +65 |
| Connectiviteit | Bluetooth |
| IP Rating | IP66/67 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | ATEX Gecertificeerd |
| Luchtvochtigheid | 0% tot 95% RV (niet-condenserend) |
