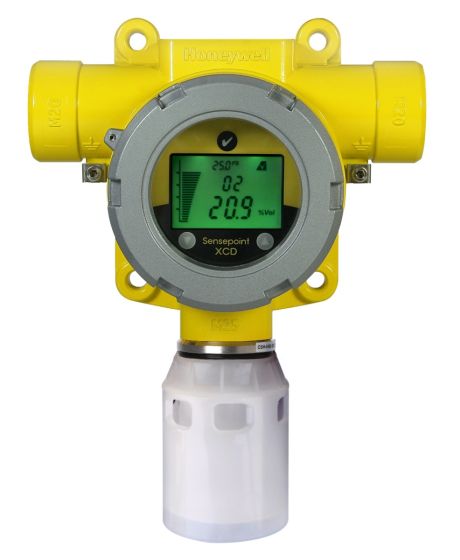

De Honeywell Sensepoint XCD is een stationaire ATEX-gasdetectiemeetkop voor industriële toepassingen waar betrouwbare detectie van brandbare gassen, toxische gassen en zuurstof nodig is. De detector is verkrijgbaar met 4-20 mA uitgang of 4-20 mA + Modbus RTU en is standaard voorzien van 2 programmeerbare alarmrelais en 1 storingsrelais. Dankzij de keuze uit aluminium of RVS behuizing, EC-, IR- of katalytische sensortechnologie, IP66-bescherming en eenvoudige bediening via magneetschakelaars is de Sensepoint XCD geschikt voor zware industriële omgevingen.
VTN Veiligheidstechniek Nederland is Platinum Honeywell Analytics Partner en specialist in stationaire gasdetectie.
Beschrijving
Stationaire ATEX-gasdetectiemeetkop voor industriële toepassingen
De Honeywell Sensepoint XCD is een vaste gasdetectiemeetkop voor het continu bewaken van gasrisico’s in industriële ATEX-omgevingen. De detector is geschikt voor het detecteren van brandbare gassen, toxische gassen en zuurstof en kan worden toegepast in zowel binnen- als buitenopstellingen.
Dankzij de robuuste behuizing, het duidelijke display, de 4-20 mA uitgang en de optionele Modbus RTU-communicatie is de Sensepoint XCD eenvoudig te integreren in nieuwe en bestaande gasdetectiesystemen. De detector kan worden gekoppeld aan gasdetectiecontrollers, PLC-systemen, procesbesturingen of lokale alarmering.
Verkrijgbaar met 4-20 mA of 4-20 mA + Modbus RTU
De Honeywell Sensepoint XCD is verkrijgbaar in twee hoofdvarianten. Beide uitvoeringen zijn standaard voorzien van relaisuitgangen, waardoor de detector ook lokaal of standalone kan worden ingezet.
| Uitvoering | Communicatie | Relais | Geschikt voor |
|---|---|---|---|
| 4-20 mA | Analoge 4-20 mA uitgang, sink/source instelbaar | 2 alarmrelais + 1 storingsrelais | Koppeling met gasdetectiecontrollers, PLC’s of lokale alarmering |
| 4-20 mA + Modbus RTU | Analoge 4-20 mA uitgang + digitale Modbus RTU-communicatie | 2 alarmrelais + 1 storingsrelais | Integratie in digitale systemen met behoud van analoge uitgang en lokale relaissturing |
De programmeerbare relais maken het mogelijk om lokale alarmgevers, ventilatiesystemen, kleppen of andere randapparatuur aan te sturen. Hierdoor kan de Sensepoint XCD, afhankelijk van de toepassing, ook zonder extern controlesysteem worden gebruikt.
Flexibele uitvoering: aluminium of RVS behuizing
De Sensepoint XCD is leverbaar met een lichtgewicht aluminium behuizing of een corrosiebestendige RVS-behuizing. De juiste keuze hangt af van de omgevingscondities, chemische belasting, corrosierisico’s en de gewenste levensduur van de installatie.
| Behuizing | Toepassing |
| Aluminium | Geschikt voor veel algemene industriële toepassingen waar een robuuste maar lichte behuizing gewenst is |
| RVS | Geschikt voor corrosieve, maritieme, offshore of chemisch zwaarder belaste omgevingen |
Drie sensortechnologieën: EC, IR en CAT
De Honeywell Sensepoint XCD is beschikbaar met verschillende sensorprincipes. De sensoruitvoering is herkenbaar in de artikelbenaming en moet altijd worden afgestemd op het doelgas en de toepassing.
| Sensorprincipe | Betekenis | Geschikt voor |
| EC | Elektrochemisch | Toxische gassen en zuurstof, zoals CO, H2S, H2, NO2 en O2 |
| IR | Infrarood | CO2 en brandbare gassen zoals methaan en propaan |
| CAT | Katalytisch | Brandbare en explosieve gassen in LEL-bereik |
Let op: de IR-uitvoering is geschikt voor specifieke infraroodmeetbare gassen zoals methaan, propaan en CO2. Voor waterstof is de IR-uitvoering niet geschikt. Voor ethyleen en andere specifieke brandbare gassen moet per toepassing worden beoordeeld of een katalytische LEL-uitvoering, kruiskalibratie of een andere Honeywell detector de juiste keuze is.
Complete lijst van beschikbare gassensoren
De Honeywell Sensepoint XCD is leverbaar met verschillende sensoren en meetbereiken. Onderstaande tabel geeft een compleet overzicht van de beschikbare gassensoren binnen de XCD-serie.
| Sensor / gas | Nederlandse benaming | Sensorprincipe | Standaard meetbereik / uitvoering |
| O2 | Zuurstof | Elektrochemisch | 0 tot 25% vol |
| H2S | Waterstofsulfide | Elektrochemisch | 0 tot 50 ppm of 0 tot 100 ppm, afhankelijk van configuratie |
| CO | Koolstofmonoxide | Elektrochemisch | 0 tot 300 ppm, full scale instelbaar tussen 100 en 1000 ppm |
| H2 | Waterstof | Elektrochemisch | 0 tot 1000 ppm |
| NO2 | Stikstofdioxide | Elektrochemisch | 0 tot 50 ppm, full scale instelbaar tussen 10 en 50 ppm |
| CH4 IR | Methaan | Infrarood | 0 tot 100% LEL |
| C3H8 IR | Propaan | Infrarood | 0 tot 100% LEL |
| CO2 IR | Koolstofdioxide | Infrarood | 0 tot 2% vol |
| CO2 IR | Koolstofdioxide | Infrarood | 0 tot 5% vol |
| LEL CAT | Brandbare gassen | Katalytisch | 0 tot 100% LEL, instelbaar tussen 20 en 100% LEL |
Brandbare gassen bij katalytische LEL-detectie
Bij de katalytische LEL-uitvoering wordt de detector gebruikt voor brandbare gassen en dampen. De juiste kalibratie en configuratie hangen af van het doelgas. Onderstaande lijst geeft de gassen en dampen die binnen de Honeywell Sensepoint XCD documentatie worden gebruikt voor de star rating / kruiskalibratie van de katalytische LEL-sensor.
| Gas / damp | Nederlandse benaming | Star rating |
| Acetone | Aceton | 4* |
| Ammonia | Ammoniak | 7* |
| Benzene | Benzeen | 3* |
| Butanone | Butanon / MEK | 3* |
| Butane | Butaan | 4* |
| Butyl acetate | Butylacetaat | 1* |
| Butyl acrylate | Butylacrylaat | 1* |
| Cyclohexane | Cyclohexaan | 3* |
| Cyclohexanone | Cyclohexanon | <1* |
| Diethyl ether | Di-ethylether | 4* |
| Ethane | Ethaan | 6* |
| Ethanol | Ethanol | 5* |
| Ethyl acetate | Ethylacetaat | 3* |
| Ethylene | Ethyleen | 5* |
| Heptane | Heptaan | 3* |
| Hexane | Hexaan | 3* |
| Hydrogen | Waterstof | 6* |
| Methane | Methaan | 6* |
| Methanol | Methanol | 5* |
| MIBK | Methylisobutylketon | 3* |
| Octane | Octaan | 3* |
| Pentane | Pentaan | 3* |
| Propane | Propaan | 5* |
| Propan-2-ol | Isopropanol / 2-propanol | 4* |
| Styrene | Styreen | 2* |
| Tetrahydrofuran | Tetrahydrofuraan | 4* |
| Toluene | Tolueen | 3* |
| Triethylamine | Tri-ethylamine | 3* |
| Xylene | Xyleen | 2* |
Voor de beste nauwkeurigheid moet een LEL-detector bij voorkeur worden gekalibreerd met een gecertificeerd kalibratiegas dat overeenkomt met het doelgas. Wanneer een ander kalibratiegas wordt gebruikt, moet de kruiskalibratie zorgvuldig worden vastgelegd en afgestemd op de geldende procedures en regelgeving.
Standalone inzetbaar door programmeerbare relais
De Sensepoint XCD is standaard uitgerust met 2 programmeerbare alarmrelais en 1 programmeerbaar storingsrelais. Hierdoor kan de detector lokaal worden ingezet voor het aansturen van bijvoorbeeld:
- Flitslichten
- Sirenes
- Ventilatoren
- Afsluiters
- Lokale alarmkasten
- Signaalgevers
- Proces- of gebouwgebonden stuurfuncties
Dit maakt de XCD flexibel inzetbaar in situaties waar lokale alarmering of ventilatiesturing gewenst is, ook zonder volledige koppeling aan een centraal gasdetectiepaneel.
Duidelijk driekleurendisplay
De Honeywell Sensepoint XCD beschikt over een helder driekleurendisplay met achtergrondverlichting. De status van de detector is daardoor direct zichtbaar. Het display ondersteunt een duidelijke visuele indicatie van normaal bedrijf, alarm en storing.
De bediening vindt plaats via externe magneetschakelaars. Hierdoor kan de detector worden geconfigureerd zonder de behuizing te openen. Dit is een belangrijk voordeel in ATEX-omgevingen, omdat onderhoud en configuratie veiliger en efficiënter kunnen worden uitgevoerd.
Plug-in sensoren voor efficiënt onderhoud
De Sensepoint XCD maakt gebruik van plug-in sensoren. Dit vereenvoudigt onderhoud en vervanging van sensoren. Afhankelijk van de gekozen sensortechnologie en toepassing kan de detector worden ingezet voor uiteenlopende meetprincipes, zonder dat de complete meetkop vervangen hoeft te worden.
Voor installaties met meerdere meetpunten kan dit bijdragen aan eenvoudiger voorraadbeheer, kortere onderhoudstijden en een consistente serviceprocedure.
Robuust voor zware industriële omstandigheden
De Honeywell Sensepoint XCD is ontworpen voor gebruik in zware industriële omgevingen. De detector heeft een IP66-classificatie en is geschikt voor toepassingen waar stof, vocht, weersinvloeden en temperatuurschommelingen een rol spelen.
De ATEX-gecertificeerde uitvoering is geschikt voor explosiegevaarlijke omgevingen. De exacte geschiktheid voor een zone-indeling moet altijd worden beoordeeld op basis van de gekozen uitvoering, certificering, gasgroep, temperatuurklasse en installatie-eisen.
Typische toepassingen
De Honeywell Sensepoint XCD is geschikt voor veel industriële toepassingen waar stationaire gasdetectie nodig is.
Veelgebruikte toepassingsgebieden zijn:
- Olie- en gasindustrie
- Boorplatforms
- Terminals
- Raffinaderijen
- Chemische productie
- Chemische opslag
- Voedingsindustrie
- Ammoniakkoelinstallaties
- CO2-detectie in proces- en opslagruimten
- Energiecentrales
- Waterzuiveringen
- Afvalwaterbeheer
- Industriële productie
- Technische ruimten
- Waterstofopslag en waterstoftoepassingen
- Gasopslag en gasdistributie
- Ventilatiesturing op basis van gasdetectie
- Lokaal alarm bij toxische of explosieve gasrisico’s
Belangrijkste eigenschappen en voordelen
- Stationaire ATEX-gasdetectiemeetkop voor industriële toepassingen
- Geschikt voor brandbare gassen, toxische gassen en zuurstof
- Verkrijgbaar met 4-20 mA of 4-20 mA + Modbus RTU
- 4-20 mA uitgang als sink of source instelbaar
- Standaard voorzien van 2 programmeerbare alarmrelais
- Standaard voorzien van 1 programmeerbaar storingsrelais
- Standalone inzetbaar voor lokale alarmering of ventilatiesturing
- Keuze uit aluminium of RVS behuizing
- Verkrijgbaar met EC-, IR- of katalytische sensortechnologie
- Plug-in sensoren voor efficiënt onderhoud
- Helder driekleurendisplay met achtergrondverlichting
- Eenvoudige bediening via externe magneetschakelaars
- Configuratie zonder openen van de behuizing
- IP66-geclassificeerd, weerbestendig en stofdicht
- Geschikt voor binnen- en buitengebruik
- ATEX-gecertificeerd, afhankelijk van uitvoering
- Duidelijke artikelbenaming voor eenvoudige selectie
- Geschikt voor koppeling met Honeywell Touchpoint Plus, Oldham MX43, PLC-systemen en andere gasdetectiecontrollers
Technische gegevens
| Specificatie | Waarde |
| Producttype | Stationaire gasdetectiemeetkop |
| Merk | Honeywell Analytics |
| Model | Sensepoint XCD |
| Toepassing | Industriële stationaire gasdetectie |
| Detectie | Brandbare gassen, toxische gassen en zuurstof |
| Uitvoeringen | 4-20 mA of 4-20 mA + Modbus RTU |
| Analoge uitgang | 4-20 mA, sink/source instelbaar |
| Digitale communicatie | Modbus RTU, afhankelijk van uitvoering |
| Relais | 2 programmeerbare alarmrelais + 1 programmeerbaar storingsrelais |
| Standalone inzetbaar | Ja, door programmeerbare relais |
| Behuizing | Aluminium of RVS |
| Sensoropties | EC, IR en CAT |
| EC-sensoren | O2, H2S, CO, H2 en NO2 |
| IR-sensoren | Methaan, propaan en CO2 |
| CAT-sensor | Brandbare gassen, 0 tot 100% LEL |
| Voeding | 24 VDC |
| Voedingsbereik | 16 tot 32 VDC |
| Beschermingsgraad | IP66 |
| Temperatuurbereik | -40 °C tot +75 °C, afhankelijk van sensor en uitvoering |
| Luchtvochtigheid continu | 20 tot 90% RV, niet-condenserend |
| Luchtvochtigheid intermitterend | 10 tot 99% RV, niet-condenserend |
| Display | Driekleurendisplay met achtergrondverlichting |
| Bediening | Externe magneetschakelaars |
| Sensorvervanging | Plug-in sensorcartridges, afhankelijk van uitvoering |
| ATEX-gecertificeerd | Ja, afhankelijk van uitvoering |
| Geschikt voor buitengebruik | Ja |
| Typische koppelingen | Gasdetectiecontroller, PLC, procesbesturing, lokale alarmering of ventilatiesturing |
Beschikbare modellen en configuraties
De Sensepoint XCD is modulair opgebouwd. De uiteindelijke artikelkeuze wordt bepaald door communicatie, behuizing, sensortechnologie, doelgas, meetbereik en gewenste systeemintegratie.
| Keuze | Opties |
| Communicatie | 4-20 mA of 4-20 mA + Modbus RTU |
| Behuizing | Aluminium of RVS |
| Sensorprincipe | EC, IR of CAT |
| Relais | 2 alarmrelais + 1 storingsrelais standaard |
| Gasdetectie | O2, H2S, CO, H2, NO2, CO2, methaan, propaan of brandbare gassen |
| Montage | Binnen- of buitenmontage, afhankelijk van installatie-eisen |
| Integratie | Controller, PLC, gebouwsysteem, lokaal alarm of ventilatiesturing |
Beschikbare accessoires
Voor de Honeywell Sensepoint XCD zijn verschillende accessoires beschikbaar om de detector af te stemmen op montage, onderhoud en toepassing.
| Accessoire | Toepassing |
| Weather protection | Bescherming tegen weersinvloeden bij buitenmontage |
| Collecting cone | Toepassing bij lichtere gassen |
| Calibration cap | Kalibratie en bump test |
| Duct mounting kit | Montage in luchtkanalen of ventilatiekanalen |
| Pipe mounting kit | Montage op pijpconstructies |
| Sunshade / deluge protection | Extra bescherming bij zware buitenomstandigheden |
| Remote gassing kit | Functionele gastest op afstand |
| Magneetpen | Bediening en configuratie via magneetschakelaars |
Waarom kiezen voor de Honeywell Sensepoint XCD?
De Honeywell Sensepoint XCD is een sterke keuze wanneer een robuuste, vaste ATEX-gasdetector nodig is voor industriële toepassingen. Door de combinatie van 4-20 mA, optionele Modbus, programmeerbare relais en meerdere sensortechnologieën kan de detector breed worden ingezet.
De XCD is vooral interessant voor installaties waar lokale alarmering, ventilatiesturing en koppeling met een centraal systeem gecombineerd moeten worden. Dankzij de duidelijke artikelstructuur, plug-in sensoren en bediening zonder openen van de behuizing is de detector praktisch voor zowel installateurs als onderhoudstechnici.
Advies van VTN Veiligheidstechniek Nederland
De keuze voor de juiste Honeywell Sensepoint XCD-uitvoering hangt af van het gasrisico, de ATEX-zone, het meetbereik, de montagepositie, de behuizing, de gewenste communicatie en de koppeling met bestaande systemen. Een correcte selectie is belangrijk voor de betrouwbaarheid van het totale gasdetectiesysteem.
VTN Veiligheidstechniek Nederland is Platinum Honeywell Analytics Partner en het enige erkende Preferred Service Centre voor Honeywell BW in de Benelux. Daarnaast heeft VTN ruime ervaring met stationaire Honeywell gasdetectiesystemen voor industrie, koeltechniek, chemie, energie, waterzuivering en technische ruimten.
Onze specialisten adviseren over de juiste detectorconfiguratie, systeemopbouw, controllerkeuze, alarmstrategie, inbedrijfstelling, kalibratie en onderhoud. Zo wordt de Honeywell Sensepoint XCD toegepast als onderdeel van een betrouwbaar en goed doordacht gasdetectiesysteem.
Wilt u weten welke Honeywell Sensepoint XCD-uitvoering geschikt is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
| Merk | Honeywell Analytics |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | LEL [infrarood] (explosiegevaar), LEL [katalytisch] (explosiegevaar), O2 (zuurstof), CO (koolstofmonoxide), H2S (waterstofsulfide), H2 (waterstof), CO2 (koolstofdioxide) |
| Voeding | 24V DC (16-32 V DC) |
| Meetprincipe | Katalytisch, Infrarood, Elektrochemisch |
| Output / Relais / Protocol | 4-20 mA, RS485 Modbus RTU, Relais |
| Alarmen | Visueel Alarm (licht) |
| Meetbereik | NO2 0 - 50 ppm, H2S 0 - 100 ppm, CO 0 - 300 ppm, H2 0 - 1.000 ppm, O2 0 - 25% vol., LEL 0 - 100% , CO2 0 - 2% vol., CO2 0 - 5% vol. |
| Temperatuur Bereik | -40 tot +75 |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Ja |
| ATEX | ATEX Gecertificeerd |
| Luchtvochtigheid | Continu 20-90%RH (niet-condenserend), intermitterend 10-99%RH (niet-condenserend) |
