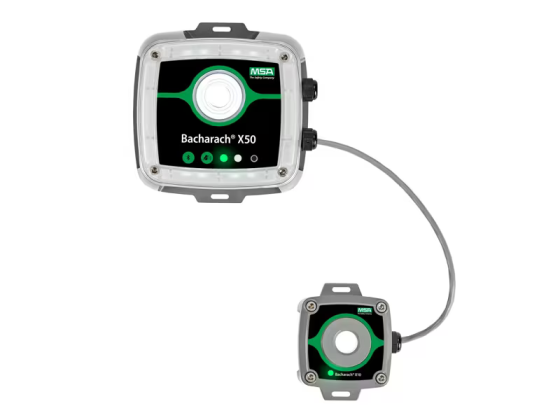

MSA Bacharach X50 Gasdetectie meetkop + X10 remote sensor
Vragen, advies of hulp nodig bij uw keuze?
De MSA Bacharach X50 is een vaste gasdetectie meetkop voor continue koelmiddellekdetectie in koelinstallaties, machinekamers, koel- en vriescellen en HVAC-R toepassingen. Deze uitvoering is voorzien van één vaste, ingebouwde sensor en is bedoeld voor bewaking van één meetpunt.
Afhankelijk van de gekozen sensorvariant detecteert de X50 breedband koelmiddelengroepen of R-744 / CO₂. De meetkop beschikt over geïntegreerde hoorbare en visuele alarmering, Bluetooth-configuratie via de X-Series Gas Detection app, Modbus RTU via RS-485, analoge uitgangen en 4 relais. Dankzij de IP66-behuizing, vooraf gekalibreerde sensormodules en eenvoudige integratie is de X50 geschikt voor betrouwbare koelmiddeldetectie volgens onder meer EN 378 en de F-gassenverordening.
Beschrijving
MSA Bacharach X50 gasdetectie meetkop voor koelmiddelen
De MSA Bacharach X50 is een vaste gasdetectie meetkop voor koelmiddelen en is ontwikkeld voor continue bewaking van omgevingslucht in professionele koel- en HVAC-R installaties. Deze productomschrijving gaat uitsluitend over de uitvoering met één vaste, ingebouwde sensor. De uitvoering met externe sensor of dubbele sensor valt buiten deze omschrijving.
De X50 wordt toegepast voor het vroegtijdig detecteren van koelmiddellekkages in onder meer machinekamers, koelopslag, vriescellen, technische ruimten, supermarkten, distributiecentra, proceskoeling en industriële koelinstallaties. Afhankelijk van de gekozen sensorvariant detecteert de meetkop een breedband koelmiddelengroep of R-744 / CO₂.
Voor synthetische koelmiddelen en R-290 gebruikt de X50 een halfgeleider sensor. Voor CO₂ wordt een NDIR-infrarood sensor toegepast. De meetkop kan zelfstandig lokaal alarmeren via ingebouwde LED-indicatie, LED-randverlichting en zoemer, maar kan ook worden gekoppeld aan een gebouwbeheersysteem, PLC of gasdetectiecentrale.
De X50 ondersteunt Modbus RTU via RS-485, analoge uitgangen en relaisuitgangen voor alarmering of doormelding. Configuratie, functietest en kalibratie worden ondersteund via Bluetooth en de X-Series Gas Detection app.
Uitvoering met één vaste ingebouwde sensor
Deze uitvoering van de MSA Bacharach X50 is voorzien van één lokale, ingebouwde sensor. Dat maakt de meetkop geschikt voor vaste bewaking van één risicolocatie, bijvoorbeeld bij een koelmachine, verdamper, compressorruimte, koelcel of technische ruimte.
Niet inbegrepen in deze uitvoering:
• Geen externe X10 sensor.
• Geen sensor op afstand.
• Geen dual-sensor configuratie.
• Geen basisunit zonder lokale sensor.
Toepassing in koelinstallaties
De X50 is geschikt voor vaste koelmiddellekdetectie in commerciële en industriële koelinstallaties. Denk aan installaties met HFC-, HFO-, HCFC- en HC-koelmiddelen, maar ook aan CO₂-koelsystemen met R-744.
De meetkop ondersteunt toepassingen waar naleving van koeltechnische veiligheidsnormen en milieuregels belangrijk is, waaronder EN 378, ASHRAE 15, CSA B52.2 en de F-gassenverordening. Voor Europese installaties zijn vooral EN 378 en de F-gassenverordening relevant.
Sensorvarianten en detecteerbare koelmiddelen
Niet elke sensorvariant detecteert elk koelmiddel. De X50 werkt met vier breedband R-gasgroepen en drie CO₂-uitvoeringen. Per breedbandgroep is één fabriekskalibratiegas vastgesteld. Alle gassen binnen dezelfde groep kunnen met die sensor worden bewaakt. Voor een hogere nauwkeurigheid kan veldkalibratie met het specifieke doelgas nodig zijn.
| Sensorvariant | X50 artikelnummer | Sensortechniek | Fabriekskalibratiegas | Detecteerbare koelmiddelen / doelgassen | Meetbereik |
|---|---|---|---|---|---|
| Breedband R-gas groep 1 | 10254037 | Halfgeleider / MOS | R-448A | R-448A, R-290 (propaan), R-32, R-410A, R-449A, R-455A | 1.000 ppm |
| Breedband R-gas groep 2 | 10254034 | Halfgeleider / MOS | R-407A | R-407A, R-1234yf, R-1234ze(E), R-404A, R-407C, R-507A, R-513A, R-515B | 1.000 ppm |
| Breedband R-gas groep 3 | 10254035 | Halfgeleider / MOS | R-454B | R-454B, R-454A, R-454C, R-1233zd(E) | 1.000 ppm |
| Breedband R-gas groep 4 | 10254036 | Halfgeleider / MOS | R-134a | R-134a | 1.000 ppm |
| CO₂ 5k | 10254038 | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ / koolstofdioxide | 5.000 ppm |
| CO₂ 10k | 10254149 | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ / koolstofdioxide | 10.000 ppm |
| CO₂ 20k | 10254150 | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ / koolstofdioxide | 20.000 ppm |
Belangrijke configuratie-opmerking
Voor breedband R-gasgroep 1 t/m 4 geldt dat het fabriekskalibratiegas ook als detecteerbaar gas moet worden meegenomen. Groep 1 detecteert dus ook R-448A, groep 2 ook R-407A, groep 3 ook R-454B en groep 4 detecteert R-134a.
Belangrijkste kenmerken
• Vaste gasdetectie meetkop voor koelmiddelen en HVAC-R toepassingen.
• Uitvoering met één vaste, ingebouwde sensor.
• Continue bewaking van één meetpunt.
• Sensorvarianten voor breedband koelmiddelengroepen en R-744 / CO₂.
• Geschikt voor machinekamers, koelopslag, vriescellen en technische ruimten.
• Bluetooth-configuratie via de X-Series Gas Detection app.
• Digitale communicatie via Modbus RTU over RS-485.
• Analoge uitgang configureerbaar als 4-20 mA, 1-5 V of 2-10 V.
• 4 relais voor foutmelding, laag alarm, hoog alarm en configureerbare functie.
• Geïntegreerde hoorbare en visuele alarmering met LED-randverlichting.
• IP66-behuizing bij correcte installatie met geschikte kabelwartels of leidingdoorvoeren.
• Vooraf gekalibreerde sensormodules voor snelle service en minder stilstand.
Installatie en integratie
De MSA Bacharach X50 is ontworpen voor vaste montage in koeltechnische installaties. De meetkop werkt op 24 VDC of 24 VAC en kan worden opgenomen in installaties met doorgeluste voeding en digitale communicatie.
Voor integratie met een gebouwbeheersysteem, PLC of gasdetectiecentrale beschikt de X50 over Modbus RTU via RS-485 en analoge uitgangen. De analoge uitgang kan worden ingesteld als 4-20 mA, 1-5 V of 2-10 V.
De X50 heeft 4 relais: foutmelding, laag alarm, hoog alarm en één configureerbaar relais. De ingebouwde LED-indicatie, LED-randverlichting en zoemer geven lokaal de status van de meetkop weer. Hierdoor kan de X50 ook zelfstandig worden toegepast op locaties waar directe lokale signalering gewenst is.
Onderhoud, functietest en kalibratie
De X50 maakt gebruik van vooraf gekalibreerde sensormodules. Dit vereenvoudigt onderhoud en maakt sensorvervanging in het veld sneller. Na installatie moet de werking van het instrument worden bevestigd met een functietest of kalibratie. Een kalibratie bij inbedrijfstelling wordt aanbevolen voor de beste meetprestatie.
Voor halfgeleider sensoren geldt een typische onderhoudscontrole na 6 maanden na inbedrijfstelling en daarna jaarlijks. Voor infrarood sensoren geldt een typische onderhoudsinterval van 12 maanden. De typische levensduur is ongeveer 5 jaar voor halfgeleider sensoren en meer dan 5 jaar voor infrarood sensoren, afhankelijk van gebruik en omgevingscondities.
Bij breedband R-gas sensoren is vochtigheid belangrijk tijdens kalibratie. Kalibratie met droog gas wordt afgeraden. Voor R-gassen wordt kalibratie uitgevoerd met een concentratie tussen 500 en 1.000 ppm in lucht. Voor CO₂ kan kalibratie worden uitgevoerd tussen 50% en 90% van het meetbereik.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Productnaam | MSA Bacharach X50 |
| Type | Vaste 1-sensor gasdetectie meetkop / koelmiddelmonitor |
| Uitvoering | Eén vaste, ingebouwde sensor |
| Toepassing | Koelmiddellekdetectie in HVAC-R, koelinstallaties, machinekamers, koel- en vriescellen |
| Sensorkanalen | 1 actief lokaal sensorkanaal bij deze uitvoering |
| Sensortechniek | Halfgeleider / MOS voor breedband R-gasgroepen; NDIR-infrarood voor CO₂ |
| Detecteerbare gassen | HFC-, HFO-, HCFC- en HC-koelmiddelen, afhankelijk van sensorgroep; R-744 / CO₂ met CO₂-uitvoering |
| Meetbereiken | R-gasgroepen: 1.000 ppm; CO₂: 5.000, 10.000 of 20.000 ppm |
| Minimale detectiegrens | Sensorafhankelijk; 50 ppm voor koelmiddelen |
| Alarmen | Geïntegreerd hoorbaar en visueel alarm met LED-randverlichting |
| Zoemer | >90 dB op 10 cm |
| Relais | 4 relais: foutmelding, laag alarm, hoog alarm en configureerbare functie |
| Relaisbelasting | DPDT, 24 V AC/DC, 2 A max. |
| Analoge uitgang | 4-20 mA, 1-5 V of 2-10 V |
| Digitale communicatie | Modbus RTU via RS-485 |
| Configuratie | Bluetooth via X-Series Gas Detection app |
| Voeding | 24 VDC ±20% of 24 VAC ±20%, 50/60 Hz |
| Vermogen | Max. 14 W |
| Beschermingsgraad | IP66 / Type 4 bij correcte installatie |
| Behuizing | Polycarbonaat |
| Sensorbehuizing | ABS |
| Omgevingstemperatuur | -40 °C tot +50 °C |
| Opslagtemperatuur | -20 °C tot +40 °C |
| Luchtvochtigheid | 5-90% RV, niet-condenserend |
| Drukbereik | 800 tot 1.100 mbar |
| Hoogte | 0 tot 3.050 m |
| Afmetingen | Ca. 164 × 160 × 84 mm |
| Gewicht | Ca. 471 g |
| Goedkeuringen / normen | UL / CSA / EN 61010-1, CE, EN 50270, EN 14624 |
| Relevante regelgeving | EN 378, F-gassenverordening, ASHRAE 15, CSA B52.2 |
Veiligheidsopmerking
De MSA Bacharach X50 is bedoeld voor vaste montage in niet-geclassificeerde, niet-explosiegevaarlijke binnenomgevingen. De X50 is niet ontworpen als intrinsiek veilige gasdetector voor gebruik in ATEX-zones of andere geclassificeerde explosiegevaarlijke omgevingen.
Aanbevolen voor
• Koel- en vriescellen.
• Machinekamers voor koelinstallaties.
• Supermarkten en distributiecentra.
• Industriële koelinstallaties.
• HVAC-R installaties.
• Proceskoeling.
• CO₂-koelsystemen met R-744.
• Installaties met HFC-, HFO-, HCFC- of HC-koelmiddelen.
• Locaties waar EN 378 of F-gassenbeheer van toepassing is.
Waarom kiezen voor de MSA Bacharach X50 via VTN?
Met de MSA Bacharach X50 kiest u voor een krachtige vaste meetkop voor koelmiddellekdetectie. Deze uitvoering met één vaste, ingebouwde sensor is geschikt voor betrouwbare bewaking van één meetpunt en biedt meer aansluit- en alarmmogelijkheden dan een eenvoudige koelmiddelmeetkop.
De combinatie van vooraf gekalibreerde sensormodules, Bluetooth-configuratie, Modbus-communicatie, analoge uitgang, 4 relais en lokale alarmering maakt de X50 geschikt voor zowel nieuwe installaties als vervanging of uitbreiding van bestaande gasdetectiesystemen.
VTN Veiligheidstechniek Nederland ondersteunt bij de keuze van de juiste sensorvariant, projectmatige levering, inbedrijfstelling, periodiek onderhoud en kalibratie. Zo sluit de gasdetectie aan op het gebruikte koelmiddel, de installatieomgeving en de geldende veiligheidsprocedures.
| Merk | Bacharach |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | CO2 (koolstofdioxide), R32, R-1233zd, R-1234yf, R-1234ze, R134a, R290 (Propaan), R404a, R407a, R407c, R410a, R448A, R449a, R507A, R513A, R454A, R454B, R-454C, R455A, R-515B |
| Voeding | 24 VDC |
| Output / Relais / Protocol | 4-20 mA, RS485 Modbus, RS485 Modbus RTU, Relais |
| Alarmen | Hoorbaar Alarm (95 dB) |
| Meetbereik | Afhankelijk van sensor type |
| Temperatuur Bereik | -40 tot +50 |
| Connectiviteit | Bluetooth |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | NIET ATEX Gecertificeerd |
| Luchtvochtigheid | 5% tot 90% RV (niet-condenserend) |
