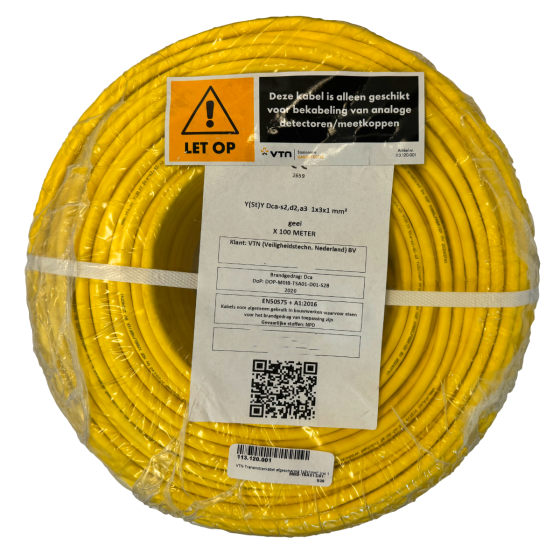

De VTN Analoge Transmitterkabel is speciaal ontworpen voor een stabiele en nauwkeurige signaaloverdracht in laagspanningsinstallaties. Deze afgeschermde signaalkabel is ideaal voor toepassingen waarbij storingsvrije communicatie essentieel is, zoals bij industriële automatisering, meet- en regeltechniek en procesbewaking. In het bijzonder wordt deze kabel gebruikt voor het verbinden van analoge gasdetectie meetkoppen met de controller, wat essentieel is voor het continu monitoren van gasconcentraties. De kabel zorgt ervoor dat de meetgegevens zonder storingen of signaalverlies worden doorgegeven, waardoor betrouwbare en snelle detectie van gevaarlijke gassen gewaarborgd blijft.

Kenmerken en opbouw

• Geleiders: Massieve koperen aders van 1 mm²

• Aderisolatie: PVC, kleurcodering volgens NEN 1597 (rood, blauw, geel)

• Constructie: Getwiste aders met een twistlengte van ca. 100 mm

• Afscherming: Aluminiumpolyesterfolie met drainwire van vertind koper (0,8 mm)

• Mantel: PVC-mantel met brandvertragende eigenschappen, kleur geel

• Opdruk: www.vtn.nl Y(St)Y Dca-s2,d2,a3 1x3x1 mm²

Elektrische eigenschappen

• Weerstand: 19 Ohm/km

• Capaciteit: 150 nF/km

• Maximale bedrijfsspanning: 300 V (niet geschikt voor voedingsdoeleinden)

• Testspanning: 1000 V

• Isolatieweerstand: > 1000 MOhm.km

Mechanische en omgevingsspecificaties

• Nominale diameter: 6,6 ± 0,2 mm

• Gewicht: 68,7 kg/km

• Buigradius: Minimaal 6 x de buitendiameter bij vaste aanleg

• Installatietemperatuur: -5°C tot +50°C

• Bedrijfstemperatuur: -30°C tot +70°C

Brandclassificatie en conformiteit

• Brandclassificatie: Dca s2,d2,a3 (volgens Europese brandveiligheidsnormen)

• Halogeenvrij: Nee

• Certificeringen: CE-conformiteit, RoHS, REACH, LVD (EU Low Voltage Directive 2014/35/EU)

• Prestatieverklaring (DoP): DOP-M0IB-TSA01-D01-S28NL

Toepassingen

De VTN Analoge Transmitterkabel is ideaal voor vaste aanleg in industriële omgevingen waar betrouwbare en afgeschermde signaaloverdracht cruciaal is. Dankzij de hoogwaardige afscherming wordt elektromagnetische interferentie (EMI) tot een minimum beperkt, waardoor de kabel uitstekend presteert in omgevingen met hoge elektromagnetische belasting.

Deze kabel is specifiek geschikt voor het verbinden van analoge gasdetectie meetkoppen met de controller, waardoor nauwkeurige en storingsvrije meetgegevens worden gewaarborgd.

Kies voor de VTN Analoge Transmitterkabel voor 4-20 mA signaal en profiteer van een betrouwbare en storingsvrije signaaloverdracht in uw installatie!
