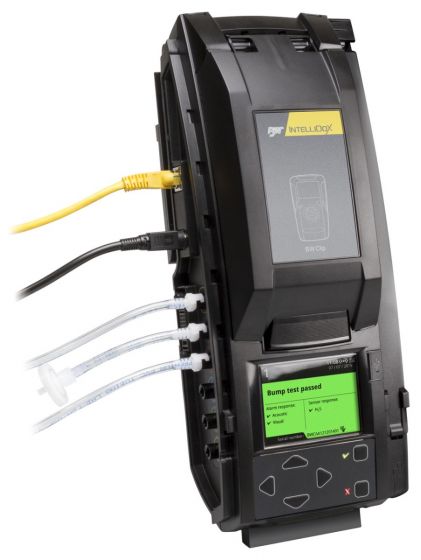

Honeywell BW IntelliDoX – Automatisch bump- en kalibratiestation

De Honeywell BW IntelliDoX is een geautomatiseerd test-, kalibratie- en instrumentbeheersysteem voor professionele draagbare Honeywell BW gasdetectoren. Het systeem combineert intelligente dockingmodules met software voor het uitvoeren van bumptests, kalibraties, detectorconfiguraties en het registreren van testresultaten.

Door gasdetectoren regelmatig te testen met IntelliDoX wordt gecontroleerd of de sensoren correct reageren op een bekende concentratie testgas en of de relevante alarmfuncties naar behoren functioneren. Hierdoor ondersteunt het systeem een betrouwbaar beheer van draagbare gasdetectieapparatuur en helpt het organisaties om periodieke controleprocedures aantoonbaar uit te voeren.

Het modulaire ontwerp maakt IntelliDoX geschikt voor zowel kleinere bedrijven als organisaties met grote aantallen draagbare gasdetectoren. Door maximaal vijf dockingmodules aan elkaar te koppelen, kunnen verschillende detectoren gelijktijdig en onafhankelijk worden getest, gekalibreerd of geconfigureerd.

Belangrijkste kenmerken

• ● Automatische bumptests en kalibraties voor compatibele Honeywell BW gasdetectoren
• ● FastBump-test in circa 10 seconden voor geschikte BW Clip-detectoren
• ● Uitbreidbaar tot maximaal vijf gekoppelde dockingmodules
• ● Gelijktijdig en onafhankelijk testen van meerdere detectoren
• ● Zeven modelspecifieke dockinguitvoeringen beschikbaar
• ● Iedere module met eigen LCD-display, bediening en interne pomp
• ● Automatische registratie van testresultaten, kalibraties en ondersteunde detectorgegevens
• ● Interne gegevensopslag van 2 GB per dockingmodule
• ● USB- en Ethernet-aansluiting voor gegevensoverdracht
• ● Ondersteuning voor Honeywell Safety Suite Device Configurator
• ● Configuratie van ondersteunde alarminstellingen en detectorfuncties
• ● Single-Inlet en Multi-Inlet configuraties voor verschillende testgassen
• ● Uitbreidbaar met vervangingsnesten, slangen, regelaars en montageaccessoires
• ● Geschikt voor tafelopstelling of wandmontage

Automatische bumptests en kalibraties

Een bumptest is een functionele controle waarbij een gasdetector wordt blootgesteld aan een bekende concentratie testgas. Tijdens deze controle wordt vastgesteld of de sensoren voldoende reageren op het aangeboden gas en of de relevante alarmfuncties correct functioneren.

Honeywell BW IntelliDoX automatiseert dit proces. De gebruiker plaatst de gasdetector in de daarvoor bestemde dockingmodule, waarna het systeem de detector herkent en de ingestelde testprocedure kan uitvoeren.

Voor geschikte Honeywell BW Clip en BW Clip Real Time detectoren ondersteunt IntelliDoX de FastBump-technologie. Hiermee kan een bumptest in circa 10 seconden worden uitgevoerd. Voor andere detectoren is de testduur afhankelijk van de aanwezige sensoren, de toegepaste testgassen en de ingestelde procedure.

Naast bumptests ondersteunt IntelliDoX automatische kalibraties voor compatibele detectoren. Tijdens een kalibratie wordt de sensorrespons gecontroleerd en, wanneer het instrument dit ondersteunt, bijgesteld met een geschikte concentratie referentiegas.

De automatische testprocedures beperken handmatige handelingen en ondersteunen een consistente uitvoering en registratie van detectorcontroles.

Modulair systeem met maximaal vijf dockingmodules

Honeywell BW IntelliDoX bestaat uit afzonderlijke dockingmodules die zelfstandig kunnen functioneren. Iedere module beschikt over een eigen besturing, LCD-display, bedieningstoetsen en interne pomp.

Voor organisaties met grotere aantallen gasdetectoren kunnen maximaal vijf IntelliDoX-modules aan elkaar worden gekoppeld. Binnen een gekoppelde opstelling delen de modules de centrale voeding, netwerkverbinding en testgasvoorziening, terwijl de afzonderlijke testprocedures onafhankelijk kunnen worden uitgevoerd.

Hierdoor kunnen medewerkers hun gasdetectoren gelijktijdig testen, bijvoorbeeld voorafgaand aan een dienst of werkzaamheden in een risicovolle omgeving. Ook kunnen verschillende ondersteunde detectorseries binnen dezelfde opstelling worden beheerd.

De modules worden mechanisch en elektrisch gekoppeld zonder dat hiervoor speciaal gereedschap noodzakelijk is. Dankzij het geïntegreerde uitklapbare montagepaneel kan IntelliDoX zowel op een werkblad als aan een wand worden geplaatst.

Beschikbare Honeywell BW IntelliDoX uitvoeringen

Honeywell levert verschillende IntelliDoX-dockingmodules. Iedere uitvoering is voorzien van een modelspecifiek nest dat zorgt voor de juiste positionering en aansluiting van de betreffende gasdetector.

Onderstaande tabel geeft de beschikbare uitvoeringen weer, inclusief de originele Honeywell-artikelnummers en de bijbehorende vervangingsnesten.

De compatibiliteit van de BW MicroClip XT is gebaseerd op Honeywell-productdocumentatie voor de MicroClip-serie. Bij bestaande of oudere detectoren adviseren wij om de compatibiliteit met de gebruikte software- en firmwareversie te controleren.

Voor de nieuwe Honeywell BW Flex 5 is compatibiliteit met de bestaande IntelliDoX-dockingmodules nog niet bevestigd. Deze uitvoering is daarom niet opgenomen in de bovenstaande tabel.

Modelspecifieke mogelijkheden van IntelliDoX

De functionaliteit van IntelliDoX kan per gasdetector verschillen. De belangrijkste aandachtspunten zijn:

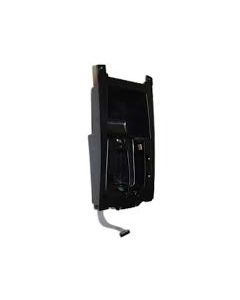

• ● BW Clip en BW Clip Real Time: ondersteuning voor FastBump, detectorcontrole, gegevensregistratie en modelspecifieke configuratiefuncties. Voor geschikte uitvoeringen wordt ook de hibernation-functie ondersteund.
• ● BW Solo: automatische bumptests, kalibraties en configuratie. Bij speciale gassen en bepaalde sensortypen kunnen specifieke testgas- en kalibratievoorschriften gelden.
• ● BW Clip4: automatische functionele controles en ondersteuning voor de betreffende multigasconfiguratie.
• ● BW MicroClip XL en X3: gebruik van de MicroClip-dockingmodule voor automatische test- en kalibratieprocedures, afhankelijk van detectoruitvoering en firmware.
• ● GasAlertMax XT II: modelspecifieke dockingmodule voor automatische controle en kalibratie van de gepompte multigasdetector.
• ● BW Ultra: ondersteuning voor vijfgasconfiguraties en testprocedures met meerdere testgassen. Bij onder andere reactieve gassen gelden aanvullende voorwaarden.

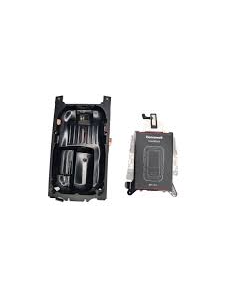

• ● BW Icon, Icon+ en Flex 4: gedeelde DX-CP dockingmodule voor automatische testen, kalibraties en ondersteunde configuratiefuncties.

Een complete IntelliDoX-dockingmodule bevat de elektronica, besturing, het LCD-display, de interne pomp en een voorgemonteerd nest voor de betreffende gasdetector. Hiermee beschikt u over de basis van een volledig automatisch test- en kalibratiestation.

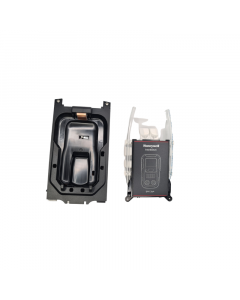

Een vervangingsnest is uitsluitend het modelspecifieke onderdeel waarin de gasdetector wordt geplaatst. Dit onderdeel kan worden gebruikt bij vervanging of aanpassing van een bestaande dockingmodule. Bij een wijziging van detectortype moeten ook de benodigde firmware, configuratie en eventuele aanvullende onderdelen worden gecontroleerd.

Voor een complete werkende testopstelling zijn daarnaast de juiste voedingsvoorziening, gasaansluitingen, testgassen en regelaars noodzakelijk.

Honeywell BW IntelliDoX Enabler Kit

Voor het in gebruik nemen van een IntelliDoX is een geschikte Enabler Kit vereist. Deze set bevat de benodigde onderdelen voor de centrale voedingsaansluiting, netwerkverbinding en testgasvoorziening.

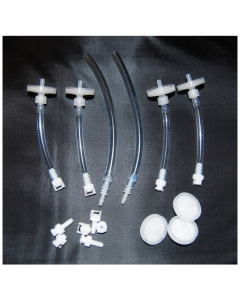

Voor Europese installaties is de DX-ENBL-EU beschikbaar. Deze Enabler Kit bestaat uit een geschikte voedingsadapter met Europees netsnoer, Ethernetkabel, filter voor de spoelluchtinlaat, gasslangen, afvoerslang en aansluitkoppelingen.

Voor een zelfstandig werkende IntelliDoX-module of een gekoppelde opstelling van maximaal vijf modules is één Enabler Kit benodigd. De Enabler Kit wordt afzonderlijk van de dockingmodules geleverd.

Single-Inlet en Multi-Inlet testgasaansluitingen

Honeywell BW IntelliDoX ondersteunt verschillende configuraties voor de aanvoer van test- en kalibratiegas. De benodigde uitvoering is afhankelijk van de aangesloten gasdetectoren en het aantal verschillende testgassen.

Met een Single-Inlet Key wordt één testgasinlaat geactiveerd. Deze configuratie is geschikt voor testprocedures waarbij één gasmengsel wordt gebruikt.

Met de Multi-Inlet Key kunnen maximaal vier afzonderlijke testgasinlaten op een dockingmodule worden gebruikt. Hiermee kunnen verschillende testgassen worden aangesloten, bijvoorbeeld wanneer meerdere sensorconfiguraties of specifieke doelgassen moeten worden getest.

De Multi-Inlet Key is onder andere relevant voor de BW Ultra en andere geschikte detectorconfiguraties waarvoor meerdere testgassen noodzakelijk zijn.

Beschikbare IntelliDoX accessoires

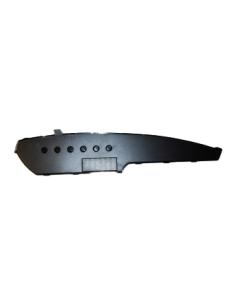

Voor het samenstellen, uitbreiden of onderhouden van een IntelliDoX-installatie zijn verschillende accessoires en vervangingsonderdelen beschikbaar.

Automatische registratie van test- en kalibratiegegevens

Het digitaal vastleggen van bumptests, kalibraties en detectorstatussen is een belangrijk onderdeel van professioneel gasdetectiebeheer. Honeywell BW IntelliDoX automatiseert deze registratie en beperkt de noodzaak voor handmatige administratie.

Iedere dockingmodule beschikt over 2 GB intern geheugen en een realtimeklok voor de registratie van datum en tijd. Afhankelijk van de aangesloten detector en softwareconfiguratie kunnen testresultaten, kalibratiegegevens, gebeurtenisregistraties en relevante gasblootstellingsgegevens worden opgeslagen en overgedragen.

Via een USB-opslagmedium of Ethernetverbinding kunnen gegevens worden overgebracht voor verdere verwerking. Welke gegevens beschikbaar zijn, hangt af van de detector, het gebruikte dockingstation en de beheersoftware.

Honeywell Safety Suite en centraal detectorbeheer

IntelliDoX ondersteunt het beheer van compatibele Honeywell BW gasdetectoren met Honeywell Safety Suite Device Configurator en andere ondersteunde Honeywell-beheersoftware.

Met Safety Suite Device Configurator kunnen, afhankelijk van de detector, onder andere alarminstellingen, testprocedures en bepaalde apparaatparameters worden beheerd. Ook kunnen relevante gegevens worden uitgelezen en detectorconfiguraties worden onderhouden.

Voor organisaties die meerdere locaties of grote aantallen gasdetectoren beheren, kan Honeywell Safety Suite Device Manager aanvullende mogelijkheden bieden voor centraal instrumentbeheer, rapportages en documentatie.

Bij gebruik van de cloudgebaseerde Device Manager wordt IntelliDoX via het netwerk verbonden met een geschikte Honeywell Safety Suite Gateway. Deze softwareomgeving kan aanvullende licenties en configuratie vereisen.

De IntelliDoX kan ook zonder permanente netwerkverbinding worden gebruikt. In dat geval kunnen testprocedures lokaal worden uitgevoerd en ondersteunde gegevens via USB worden geëxporteerd.

Technische specificaties

Veilig gebruik en testgasvoorziening

Honeywell BW IntelliDoX is ontwikkeld voor gebruik in een niet-explosiegevaarlijke omgeving. Het dockingstation is niet bedoeld voor installatie of gebruik binnen ATEX-geclassificeerde zones.

Voor een correcte test- en kalibratieprocedure moet gebruik worden gemaakt van geschikte, niet-verlopen testgassen met de juiste samenstelling en concentratie. De testgasvoorziening moet worden aangesloten met een passende demand-flow-regelaar.

Bij reactieve gassen zoals ammoniak, chloor en bepaalde andere toxische gassen kunnen aanvullende eisen gelden voor de slangmaterialen, gasaanvoer en testprocedure. De geschiktheid moet per detector en sensorconfiguratie worden beoordeeld.

De afvoer van testgas moet plaatsvinden volgens de geldende veiligheidsvoorschriften. Bij toxische of verstikkende gassen moet rekening worden gehouden met de ventilatie en de veilige afvoer naar een geschikte locatie.

Typische toepassingen

• ● Petrochemische industrie en olie- en gaswinning
• ● Chemische en industriële productiebedrijven
• ● Brandweer, defensie en industriële hulpdiensten
• ● Energiebedrijven en nutsvoorzieningen
• ● Waterzuiveringsinstallaties en afvalverwerking
• ● Industriële onderhouds- en servicediensten
• ● Centrale uitgiftepunten voor draagbare gasdetectieapparatuur
• ● Bedrijven met meerdere locaties en grote aantallen gasdetectoren
