Bacharach MGS-450
Bacharach MGS-450
Te bestellen per
stuks
Bestelbaar
Prijs op aanvraag
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De Bacharach MGS-450 gasdetector is een vaste stationaire gasdetector voor koeltechnische toepassingen in veilige, Non-ATEX omgevingen. De detector is geschikt voor koudemiddelen, CO2, NH3, O2, CO, NO2 en brandbare koudemiddelen, afhankelijk van de gekozen sensoruitvoering.
Dankzij de keuze uit IP41- of IP66-behuizing, Modbus RTU via RS485, configureerbare analoge uitgang, 3 relais, Bluetooth-configuratie met de MGS-400 app, interne buzzer en driekleurenstatus-LED is de MGS-450 geschikt voor machinekamers, koelcellen, vriesruimten, supermarkten, HVAC-installaties, food-processing en technische ruimten.
- ● Stationaire gasdetector voor koeltechniek en machinekamers
- ● Geschikt voor meer dan 30 koudemiddelen en gasvarianten
- ● Voor onder andere R32, R134a, R404A, R410A, R448A, R449A, R1234yf, CO2, NH3, O2, CO en NO2
- ● Leverbaar met IP41- of IP66-behuizing
- ● Modbus RTU via RS485, configureerbare analoge uitgang en 3 relais
- ● Bluetooth Low Energy voor configuratie via de MGS-400 app
- ● Driekleurenstatus-LED en interne buzzer voor lokale alarmering
- ● Ondersteunt toepassing binnen EN 378, ASHRAE 15, CSA B52 en F-gassenregelgeving
Let op: de Bacharach MGS-450 is niet ATEX-gecertificeerd en mag niet worden toegepast in explosiegevaarlijke zones. Voor ATEX-omgevingen moet een passende ATEX-gecertificeerde gasdetectiemeetkop worden geselecteerd.
Bacharach MGS-450 vaste gasdetector
De Bacharach MGS-450 is een vaste stationaire gasdetector voor koeltechnische toepassingen in veilige, Non-ATEX omgevingen. De detector is ontwikkeld voor het bewaken van koudemiddellekkages en andere relevante gasrisico’s in machinekamers, koelcellen, vriesruimten, HVAC-installaties, technische ruimten en commerciële of industriële koelinstallaties.
Afhankelijk van de gekozen sensoruitvoering is de MGS-450 geschikt voor halogeenhoudende koudemiddelen, CO2, NH3, O2, CO, NO2 en brandbare koudemiddelen zoals R290, R600, R600a en R50. De detector ondersteunt daarmee zowel traditionele koudemiddelen als natuurlijke koudemiddelen en moderne A2L-koudemiddelen.
De MGS-450 combineert een compacte behuizing met Modbus RTU via RS485, een configureerbare analoge uitgang, 3 relais, lokale visuele en akoestische alarmering en Bluetooth-configuratie via de MGS-400 app. Hierdoor is de detector geschikt voor standalone bewaking, koppeling met een Bacharach MGS-controller of integratie met een BMS/BAS, PLC of gebouwbeheersysteem.
Uitsluitend geschikt voor Non-ATEX omgevingen
De Bacharach MGS-450 is niet ATEX-gecertificeerd en mag niet worden toegepast in explosiegevaarlijke zones. De detector is bedoeld voor veilige, niet-explosiegevaarlijke omgevingen. Voor ATEX-toepassingen moet een geschikte ATEX-gecertificeerde gasdetectiemeetkop worden geselecteerd.
Belangrijkste kenmerken
- ● Vaste stationaire gasdetector voor koeltechnische toepassingen
- ● Geschikt voor meer dan 30 koudemiddelen en gasvarianten, afhankelijk van sensoruitvoering
- ● Voor onder andere R22, R32, R134a, R404A, R407C, R410A, R448A, R449A, R452A, R513A, R1234yf, R1234ze, CO2 en NH3
- ● Ook geschikt voor O2, CO, NO2 en brandbare koudemiddelen, afhankelijk van uitvoering
- ● Sensorprincipes: semiconductor, infrarood, katalytisch of elektrochemisch
- ● Leverbaar met IP41- of IP66-behuizing
- ● Modbus RTU via RS485 voor digitale communicatie
- ● Configureerbare analoge uitgang: 4-20 mA, 0-5 V, 0-10 V, 1-5 V of 2-10 V
- ● 3 relais voor laag alarm, hoog alarm en storing
- ● Koppelbaar met Bacharach MGS-408 controller
- ● Geschikt voor integratie met BMS/BAS, PLC of gebouwbeheersysteem
- ● Bluetooth Low Energy voor configuratie via de MGS-400 app
- ● Vooraf gekalibreerde plug-and-play sensormodules
- ● Driekleurenstatus-LED voor normale werking, alarm en storing
- ● Interne buzzer voor lokale akoestische waarschuwing
- ● Configureerbare alarmvertraging
- ● Semi-automatische kalibratieprocedure via app of lokale bediening
- ● Temperatuurgecompenseerde metingen voor koeltoepassingen tot -40 °C, sensorafhankelijk
- ● Ondersteunt toepassing binnen EN 378, ASHRAE 15, CSA B52 en F-gassenregelgeving
- ● Uitsluitend geschikt voor Non-ATEX omgevingen

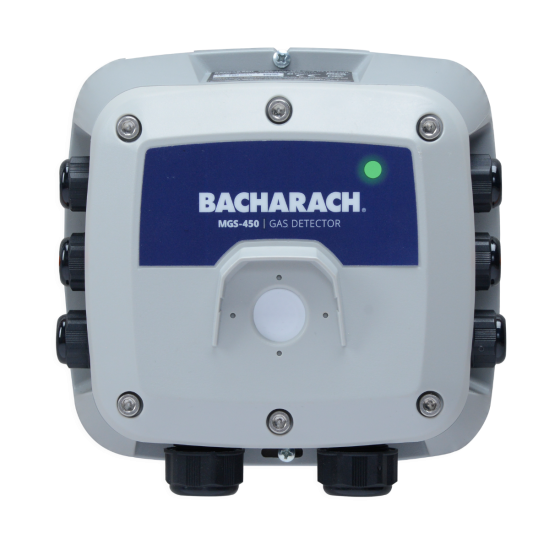

IP41 of IP66 uitvoering
De Bacharach MGS-450 is verkrijgbaar met een IP41- of IP66-behuizing. De juiste keuze hangt af van de montageplaats, vochtbelasting, reinigingsprocedures, stofbelasting en de gewenste robuustheid van de installatie.
| Uitvoering | Toepassing | Afmetingen |
|---|---|---|
| IP41 | Droge technische ruimten, schakelkasten, HVAC-ruimten en locaties met beperkte stof- en vochtbelasting. | Circa 165 x 165 x 77 mm |
| IP66 | Koeltechnische omgevingen met hogere stof- of vochtbelasting, zoals machinekamers, koelcellen en industriële installaties. | Circa 165 x 165 x 87 mm |
Standalone of geïntegreerd in een gasdetectiesysteem
De MGS-450 kan standalone worden toegepast of worden gekoppeld aan een controller, PLC of gebouwbeheersysteem. Daardoor is de detector geschikt voor compacte installaties, maar ook voor grotere koeltechnische systemen met centrale alarmering.
| Configuratie | Omschrijving | Typische toepassing |
|---|---|---|
| MGS-450 standalone | Detector met lokale LED, buzzer, analoge uitgang en relais. | Kleine koeltechnische installaties en lokale gasbewaking. |
| MGS-450 + MGS-408 | Centrale bewaking van meerdere MGS-detectoren. | Grotere koelinstallaties en machinekamers. |
| MGS-450 + BMS/BAS | Digitale doormelding via Modbus RTU of analoge uitgang. | Gebouwbeheer, technische dienst of centrale monitoring. |
| MGS-450 + externe signaalgever | Relais sturen sirene, flitslicht of gecombineerde signaalgever aan. | Duidelijke lokale waarschuwing. |
| MGS-450 + ventilatiesturing | Relais of BMS/BAS stuurt ventilatie aan. | Machinekamers, koelcellen en technische ruimten. |
Modbus RTU, analoge uitgang en relais
De Bacharach MGS-450 biedt meerdere mogelijkheden voor systeemintegratie. De detector ondersteunt digitale communicatie via Modbus RTU over RS485, een configureerbare analoge uitgang en drie relais voor alarm- en storingsfuncties.
| Uitgang / functie | Omschrijving | Toepassing |
|---|---|---|
| Modbus RTU via RS485 | Digitale communicatie met controller, BMS/BAS, PLC of ander bovenliggend systeem. | Centrale uitlezing, doormelding en systeemintegratie. |
| Analoge uitgang | Configureerbaar als 4-20 mA, 0-5 V, 0-10 V, 1-5 V of 2-10 V. | Koppeling met bestaande installaties of procesbesturing. |
| Relais 1 | Laag alarm. | Aansturing van signalering, melding of eerste alarmniveau. |
| Relais 2 | Hoog alarm. | Aansturing van sirene, ventilatie, afsluiting of escalatie. |
| Relais 3 | Storing. | Doormelding van sensor-, voedings-, communicatie- of systeemstoring. |
Configuratie via de MGS-400 app
De Bacharach MGS-450 kan via Bluetooth Low Energy worden gekoppeld aan de MGS-400 app. Hiermee kunnen installateurs en onderhoudstechnici de detector configureren, uitlezen, testen en onderhouden zonder speciale programmeertools.
- ● Uitlezen van actuele gasconcentratie
- ● Configuratie van alarmdrempels
- ● Instellen van alarmvertraging
- ● Ondersteuning bij bump test en kalibratie
- ● Uitlezen van instrumentinformatie
- ● Bekijken van loggegevens
- ● Testfuncties voor LED, buzzer, relais en uitgangssignalen
- ● Device configuration en onderhoudsinstellingen
Ingebouwde visuele en akoestische alarmering
De Bacharach MGS-450 is voorzien van een driekleurenstatus-LED en interne buzzer. Hierdoor kan de detector lokaal waarschuwen bij alarm of storing, ook wanneer er geen externe signaalgever direct naast de detector is geplaatst.
| Alarmfunctie | Omschrijving |
|---|---|
| Status-LED | Driekleuren LED voor normale werking, alarm en storing. |
| Interne buzzer | Akoestische waarschuwing bij alarm of storing. |
| Alarmvertraging | Configureerbaar. |
| Relaisuitgangen | Laag alarm, hoog alarm en storing. |
| App-bediening | Via MGS-400 app. |
Complete gassenlijst en meetbereiken
Onderstaande tabel geeft de beschikbare gasvarianten en meetbereiken voor de Bacharach MGS-450 weer. De exacte sensoruitvoering, alarmdrempels, behuizing, beschikbaarheid en geschiktheid moeten per toepassing worden bepaald.
| Gas / koudemiddel | Nederlandse benaming | Sensortechnologie | Meetbereik | Typische alarmrange |
|---|---|---|---|---|
| O2 | Zuurstof | Elektrochemisch | 0-30 vol.% | 4,5-30 vol.% |
| NH3 | Ammoniak | Elektrochemisch | 0-100 ppm | 15-100 ppm |
| NH3 | Ammoniak | Elektrochemisch | 0-300 ppm | 10-300 ppm |
| NH3 | Ammoniak | Elektrochemisch | 0-1.000 ppm | 150-1.000 ppm |
| NH3 | Ammoniak | Elektrochemisch | 0-5.000 ppm | 750-5.000 ppm |
| CO | Koolmonoxide | Elektrochemisch | 0-500 ppm | 20-500 ppm |
| NO2 | Stikstofdioxide | Elektrochemisch | 0-20 ppm | 3-20 ppm |
| R600 | Butaan | Infrarood | 0-100% LEL, 1,4% vol | 15-100% LEL |
| R50 | Methaan | Infrarood | 0-100% LEL, 4,4% vol | 15-100% LEL |
| R290 | Propaan | Infrarood | 0-100% LEL, 1,7% vol | 15-100% LEL |
| NH3 / R717 | Ammoniak | Katalytisch | 0-3,0% vol | 1-3,0% vol |
| NH3 / R717 | Ammoniak LEL | Katalytisch | 0-100% LEL, 15% vol | 15-100% LEL |
| CO2 / R744 | Kooldioxide | Infrarood | 0-5.000 ppm | 750-5.000 ppm |
| CO2 / R744 | Kooldioxide | Infrarood | 0-10.000 ppm | 1.500-10.000 ppm |
| CO2 / R744 | Kooldioxide | Infrarood | 0-20.000 ppm | 3.000-20.000 ppm |
| CO2 / R744 | Kooldioxide | Infrarood | 0-30.000 ppm | 4.500-30.000 ppm |
| CO2 / R744 | Kooldioxide | Infrarood | 0-40.000 ppm | 6.000-40.000 ppm |
| CO2 / R744 | Kooldioxide | Infrarood | 0-50.000 ppm | 7.500-50.000 ppm |
| R22 | Koudemiddel R22 | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R32 | Koudemiddel R32 | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R134a | Koudemiddel R134a | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R404A | Koudemiddel R404A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R407A | Koudemiddel R407A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R407C | Koudemiddel R407C | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R407F | Koudemiddel R407F | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R410A | Koudemiddel R410A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R422A | Koudemiddel R422A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R422D | Koudemiddel R422D | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R427A | Koudemiddel R427A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R434A | Koudemiddel R434A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R448A | Koudemiddel R448A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R449A | Koudemiddel R449A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R450A | Koudemiddel R450A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R452A | Koudemiddel R452A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R452B | Koudemiddel R452B | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R454A | Koudemiddel R454A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R454B | Koudemiddel R454B | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R454C | Koudemiddel R454C | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R455A | Koudemiddel R455A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R507A | Koudemiddel R507A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R513A | Koudemiddel R513A | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| HFO-1234ze | Koudemiddel HFO-1234ze | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| HFO-1234yf | Koudemiddel HFO-1234yf | Semiconductor | 0-1.000 ppm | 150-1.000 ppm |
| R290 | Propaan | Semiconductor | 0-5.000 ppm | 750-5.000 ppm |
| R290 | Propaan | Semiconductor | 0-2.500 ppm | 400-2.500 ppm |
| R600 | Butaan | Semiconductor of katalytisch, afhankelijk van uitvoering | 0-5.000 ppm of 0-100% LEL | Sensorafhankelijk |
| R600a | Isobutaan | Semiconductor | 0-5.000 ppm | Sensorafhankelijk |
| R50 | Methaan | Semiconductor of katalytisch, afhankelijk van uitvoering | 0-5.000 ppm of 0-100% LEL | Sensorafhankelijk |
| HC-12a | Koolwaterstof-koudemiddel | Semiconductor | 0-5.000 ppm | Sensorafhankelijk |
| R717 | Ammoniak | Semiconductor of katalytisch, afhankelijk van uitvoering | 0-5.000 ppm, 0-3,0% vol of 0-100% LEL | Sensorafhankelijk |
Productvarianten en koudemiddelen
De Bacharach MGS-450 is leverbaar voor een brede selectie koudemiddelen en gasvarianten. Hierdoor kan de detector worden afgestemd op moderne en bestaande commerciële of industriële koelinstallaties.
| Koudemiddel / gas | Typische toepassing |
|---|---|
| R22 | Koeltechniek en bestaande installaties. |
| R32 | Moderne koel- en airconditioninginstallaties. |
| R134a | Koeltechniek, HVAC en technische installaties. |
| R290 | Propaan, natuurlijk koudemiddel. |
| R404A | Koeltechniek en vriesinstallaties. |
| R407A | Koeltechnische toepassingen. |
| R407C | HVAC en koeltechniek. |
| R407F | Koeltechnische toepassingen. |
| R410A | Airconditioning en warmtepompen. |
| R422A / R422D | Retrofit- en koeltoepassingen. |
| R427A | Retrofit- en koeltoepassingen. |
| R434A | Koeltechnische toepassingen. |
| R448A | Laag-GWP retrofit en koeltechniek. |
| R449A | Commerciële en industriële koeltechniek. |
| R450A | Koeltechniek en retrofit. |
| R452A | Transportkoeling en commerciële koeltechniek. |
| R452B | Airconditioning en warmtepompen. |
| R454A / R454B / R454C | A2L-koudemiddeltoepassingen. |
| R455A | A2L-koudemiddeltoepassingen. |
| R507A | Koel- en vriesinstallaties. |
| R513A | Laag-GWP retrofit en koeltechniek. |
| HFO-1234ze | HFO-koudemiddel. |
| HFO-1234yf | HFO-koudemiddel. |
| HC-12a | Koolwaterstof-koudemiddel. |
| CO2 / R744 | CO2-koeling, food-processing, brouwerijen en technische ruimten. |
| NH3 / R717 | Ammoniakinstallaties in veilige zones. |
| O2 | Zuurstoftekort of zuurstofverrijking. |
| CO | Koolstofmonoxidebewaking in technische ruimten. |
| NO2 | Stikstofdioxidebewaking, onder andere bij uitlaatgassen. |
Toepassingen
De Bacharach MGS-450 is geschikt voor koeltechnische en gebouwgebonden toepassingen in Non-ATEX omgevingen. De detector wordt toegepast wanneer lokale alarmering, relaissturing en communicatie met een bovenliggend systeem gewenst zijn.
- ● Machinekamers van koelinstallaties
- ● Koelcellen en vriescellen
- ● Walk-in freezers
- ● Gekoelde opslagruimten
- ● Supermarkten en retailkoeling
- ● Distributiecentra
- ● Voedingsmiddelenproductie en food-processing
- ● Farmaceutische opslag en farmaceutische productie
- ● HVAC-installaties en warmtepompen
- ● Industriële koelinstallaties
- ● CO2-koelinstallaties
- ● Ammoniakinstallaties in veilige zones
- ● Ruimten met natuurlijke koudemiddelen
- ● Technische ruimten
- ● Gebouwbeheersystemen met Modbus RTU
- ● Lokale gasbewaking met LED, buzzer en relais
Montage en plaatsing
De juiste montagepositie is bepalend voor de werking van het gasdetectiesysteem. De detector meet op één punt. Wanneer een lekkage de sensor niet bereikt, wordt geen alarm gegenereerd. Plaatsing moet daarom altijd worden afgestemd op het koudemiddel, de gasdichtheid, luchtstroming, ventilatie, mogelijke lekkagepunten en de ruimte-indeling.
- ● Plaats de detector bij waarschijnlijke lekkagebronnen zoals compressoren, afsluiters, flenzen, vulpunten en leidingverbindingen
- ● Houd rekening met gasgedrag: zwaardere gassen zakken, lichtere gassen stijgen
- ● Houd rekening met ventilatie, luchtstromen, extractiepunten en dode hoeken
- ● Plaats de detector op een bereikbare locatie voor inspectie, bediening, bekabeling en onderhoud
- ● Zorg dat de sensor vrij toegang heeft tot de omgevingslucht
- ● Houd bij koelcellen en vriesruimten rekening met temperatuur, condensatie, luchtcirculatie en reinigingsprocedures
Ondersteuning bij normen en regelgeving
De Bacharach MGS-450 helpt bij het inrichten van gasdetectie voor koeltechnische installaties en machinekamers. De detector kan worden toegepast in installaties waar rekening moet worden gehouden met onder andere EN 378, ASHRAE 15, CSA B52 en de Europese F-gassenregelgeving.
Een gasdetector is één onderdeel van een compleet veiligheidsconcept. De uiteindelijke installatie moet worden afgestemd op het koudemiddel, de ruimte-inhoud, ventilatie, alarmdrempels, doormelding, lokale alarmering, noodprocedure, inbedrijfstelling en periodiek onderhoud.
Bump test, kalibratie en onderhoud
De MGS-450 ondersteunt bump test en kalibratie via de MGS-400 app of via lokale bediening. Voor functionele controle en kalibratie is een geschikte kalibratieadapter en testgas nodig.
- ● Controle van sensorrespons
- ● Bump test na installatie
- ● Periodieke kalibratie volgens voorschrift
- ● Controle van LED, buzzer, relais en uitgangssignalen
- ● Controle van Modbus-communicatie en analoge uitgang
- ● Controle van montagepositie en vervuiling
- ● Vervanging van sensormodule volgens levensduur en toepassing
Temperatuurbereik per sensorcategorie
| Sensorcategorie | Temperatuurbereik |
|---|---|
| Semiconductor | -40 tot +50 °C |
| Infrarood | -40 tot +50 °C |
| Katalytisch | -40 tot +50 °C |
| NH3 elektrochemisch 100 / 300 / 1.000 ppm | -40 tot +40 °C |
| NH3 elektrochemisch 5.000 ppm | -20 tot +40 °C |
| CO 500 ppm | -40 tot +50 °C |
| NO2 20 ppm | -20 tot +40 °C |
| O2 30 vol.% | -20 tot +50 °C |
Technische gegevens
| Specificatie | Waarde |
|---|---|
| Producttype | Vaste stationaire gasdetectiemeetkop |
| Merk | Bacharach / MSA Bacharach |
| Model | MGS-450 |
| Toepassing | Koudemiddeldetectie en gasdetectie in koeltechnische toepassingen |
| Geschikte omgeving | Uitsluitend Non-ATEX |
| Sensorkanalen | 1 |
| Sensoropstelling | Geïntegreerde sensor |
| Communicatie | Modbus RTU via RS485 |
| Analoge uitgang | Configureerbaar: 4-20 mA, 0-5 V, 0-10 V, 1-5 V of 2-10 V |
| Relais | 3 relais |
| Relaisfuncties | Laag alarm, hoog alarm en storing |
| Relaisbelasting | 1 A bij 30 VDC |
| Connectiviteit | Bluetooth Low Energy |
| App | MGS-400 app |
| Standalone inzetbaar | Ja, met status-LED, buzzer en relais |
| Statusindicatie | Driekleurenstatus-LED |
| Interne buzzer | Ja |
| Buzzer volume | Circa 72 tot 80 dB bij 10 cm, afhankelijk van uitvoering en documentatie |
| Voeding | 24 VAC of 24 VDC, automatisch selecterend |
| Vermogen | Circa 4 W |
| Behuizing | ABS |
| Beschermingsgraad | IP41 of IP66, afhankelijk van uitvoering |
| Afmetingen IP41 | Circa 165 x 165 x 77 mm |
| Afmetingen IP66 | Circa 165 x 165 x 87 mm |
| Gewicht | Circa 480 g |
| Modbus baudrate | 9600 standaard of 19.200, afhankelijk van configuratie |
| Meetprincipe | Semiconductor, katalytisch, infrarood of elektrochemisch, afhankelijk van sensoruitvoering |
| Temperatuurbereik | -40 tot +50 °C, sensorafhankelijk |
| Luchtvochtigheid | 5 tot 90% RV, niet-condenserend |
| Drukbereik | 800 tot 1100 mbar |
| Hoogte | Tot 2000 m |
| Goedkeuringen | CE, UL, CSA, IEC/EN 61010-1, afhankelijk van uitvoering |
| Productontwerpnormen | EN 14624 en EN 50270, afhankelijk van uitvoering en toepassing |
| MED-certificering | Nee |
| ATEX | Niet ATEX-gecertificeerd |
| Intrinsiek veilig | Nee |
| Garantie | 1 jaar |
| Onderhoud | Periodieke bump test, kalibratie, inspectie en sensorvervanging volgens voorschrift |
Beschikbare accessoires en systeemcomponenten
Voor de Bacharach MGS-450 zijn verschillende accessoires en systeemcomponenten beschikbaar voor montage, configuratie, centrale alarmering, test, kalibratie en onderhoud.
| Accessoire / component | Toepassing |
|---|---|
| Bacharach MGS-408 controller | Centrale bewaking van meerdere MGS-detectoren. |
| MGS-400 app | Configuratie, statuscontrole, bump test, kalibratie en logfuncties. |
| Kalibratieadapterkit | Bump test en kalibratie. |
| Testgas | Functionele controle van de detector. |
| Vervangingssensor | Sensorvervanging volgens onderhoudsinterval. |
| Modbus RS485-kabel | Digitale communicatie met controller of BMS/BAS. |
| Externe signaalgevers | Aanvullende visuele of akoestische alarmering via relais of BMS. |
| Ventilatiesturing | Aansturing van ventilatie via relais, controller of gebouwbeheersysteem. |
| BMS/BAS-koppeling | Integratie met gebouwbeheersysteem. |
| Service en onderhoud | Periodieke controle, bump test, kalibratie en sensorvervanging. |
Verschil tussen MGS-410, MGS-450, MGS-460 en MGS-550
Binnen de Bacharach MGS-serie is de juiste keuze afhankelijk van de gewenste sensoruitvoering, communicatie, systeemkoppeling, installatielocatie, remote meetbehoefte en onderhoudsstrategie.
| Model | Belangrijkste toepassing | Communicatie / systeemkoppeling | Typisch gebruik |
|---|---|---|---|
| MGS-410 | Digitale koudemiddeldetectie | Modbus RTU via RS485 | Standalone, MGS-controller of BMS/BAS. |
| MGS-450 | Gasdetectie met uitgebreide uitgangsopties | Modbus RTU, configureerbare analoge uitgang en 3 relais | Installaties waar lokale detector, relaissturing en brede systeemkoppeling gewenst zijn. |
| MGS-460 | Gasdetectie met remote sensor | Modbus, configureerbare analoge uitgang en relais | Machinekamers, koelcellen, vriesruimten en moeilijk bereikbare meetpunten. |
| MGS-550 | Uitgebreidere gasdetectietoepassingen | Afhankelijk van configuratie | Grotere of complexere gasdetectiesystemen. |
Kies de MGS-450 wanneer een lokale detector met uitgebreide uitgangsopties gewenst is. Kies de MGS-410 wanneer een compacte digitale detector volstaat. Kies de MGS-460 wanneer de sensor gescheiden van de transmitter moet worden geplaatst. Kies de MGS-550 voor uitgebreidere gasdetectiesystemen of specifieke configuraties.
Waarom kiezen voor de Bacharach MGS-450?
De Bacharach MGS-450 is een sterke keuze voor koeltechnische toepassingen waar lokale alarmering, relaissturing en systeemintegratie samenkomen. De detector is geschikt voor standalone gebruik, maar kan ook worden gekoppeld aan een MGS-408 controller, BMS/BAS, PLC of gebouwbeheersysteem.
De combinatie van Modbus RTU, configureerbare analoge uitgang, 3 relais, Bluetooth-configuratie, IP41/IP66-keuze en lokale alarmering maakt de MGS-450 een veelzijdige oplossing voor commerciële en industriële koelgasdetectie in Non-ATEX omgevingen.
Advies en service door VTN Veiligheidstechniek Nederland
De juiste configuratie van een Bacharach MGS-450 hangt af van het koudemiddel, het meetbereik, de sensoruitvoering, de gewenste IP-klasse, ventilatie, alarmwaarden, controllerkoppeling en onderhoudsstrategie. Zeker bij CO2, NH3, A2L-koudemiddelen en natuurlijke koudemiddelen moet de toepassing zorgvuldig worden beoordeeld.
VTN Veiligheidstechniek Nederland is specialist in stationaire gasdetectie en koeltechnische gasdetectiesystemen. Onze specialisten adviseren over complete oplossingen voor machinekamers, koelcellen, vriesruimten, supermarkten, HVAC-installaties, food-processing, farmaceutische opslag en technische ruimten.
- ● Deskundig advies over gasdetectie in koelinstallaties
- ● Selectie van de juiste MGS-450 sensoruitvoering
- ● Bepaling van meetbereik en alarmwaarden
- ● Advies over IP41 of IP66 uitvoering
- ● Advies over montagepositie en gasgedrag
- ● Koppeling met MGS-408, BMS/BAS of PLC
- ● Modbus-adressering en systeemopbouw
- ● Koppeling met externe signaalgevers of ventilatie
- ● Ondersteuning bij EN 378, ASHRAE 15 en F-gassenregelgeving
- ● Inbedrijfstelling op locatie
- ● Bump test, kalibratie en onderhoud
- ● Periodieke service en sensorvervanging
Advies nodig over de juiste Bacharach MGS-450 uitvoering?
Niet iedere sensoruitvoering, IP-klasse, alarmwaarde of controllerkoppeling is geschikt voor iedere koelinstallatie. VTN helpt u bij het samenstellen van de juiste Bacharach MGS-450 configuratie op basis van uw koudemiddel, installatieomgeving en compliance-eisen.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
| Merk | Bacharach |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | LEL [infrarood] (explosiegevaar), O2 (zuurstof), CO (koolstofmonoxide), CO2 (koolstofdioxide), NH3 (ammoniak), NO2 (stikstofdioxide), HC-12A, R22, R32, R134a, R290 (Propaan), R404a, R407a, R407c, R407f, R410a, R422, R422d, R427A, R434a, R448A, R449a, R450A, R452A, R452B, R454C, R507A, R513A, R454A, R454B, R455A, HFO-1234ze, HFO-1234yf |
| Voeding | 24 VDC |
| Meetprincipe | Katalytisch, Infrarood, Elektrochemisch |
| Output / Relais / Protocol | 4-20 mA, RS485 Modbus RTU, Relais |
| Temperatuur Bereik | -40 tot +50 |
| Connectiviteit | Bluetooth |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | NIET ATEX Gecertificeerd |
| Luchtvochtigheid | 5% tot 90% RV (niet-condenserend) |
Handige opties
