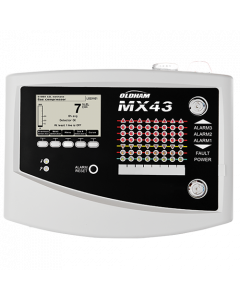

Teledyne Oldham MX43 gasdetectie controller

De Teledyne Oldham MX43 is een analoge en digitale gasdetectie controller voor het centraal bewaken, verwerken en aansturen van stationaire gasdetectiesystemen. De controller vormt het centrale hart van de installatie en verwerkt signalen van aangesloten gasdetectie meetkoppen, digitale modules en externe ingangen.

De MX43 is geschikt voor middelgrote tot grotere installaties met meerdere meetpunten, zones en alarmfuncties. De controller ondersteunt zowel analoge 4-20 mA meetkoppen als digitale RS485-meetkoppen en uitbreidingsmodules. Hierdoor is de MX43 breed inzetbaar in industrie, koeltechniek, waterzuivering, utiliteit, laboratoria, parkeergarages, petrochemie, scheepvaart en technische installaties.

Afhankelijk van de gekozen uitvoering kan de MX43 maximaal 32 stationaire gasdetectie meetkoppen of modules bewaken. De controller is verkrijgbaar als 4-lijns wandversie, 8-lijns wandversie en 19-inch rackversie.

Uitvoeringen en maximale capaciteit

De juiste MX43-uitvoering hangt af van het aantal meetpunten, het type meetkoppen, de gewenste lijnopbouw, de montagewijze en de toekomstige uitbreidbaarheid van het systeem.

Analoge en digitale gasdetectie in één systeem

De MX43 ondersteunt analoge en digitale systeemopbouw. Daardoor is de controller geschikt voor nieuwe installaties, uitbreidingen en retrofitprojecten waarbij bestaande 4-20 mA meetkoppen moeten worden gecombineerd met digitale detectoren of uitbreidingsmodules.

Centrale bewaking, alarmering en sturing

De MX43 verwerkt de signalen van aangesloten meetkoppen en stuurt alarmen en veiligheidsfuncties aan op basis van vooraf ingestelde parameters. Denk aan alarmdrempels, relaisacties, vertragingen, vergrendelingen, ventilatiesturing, lokale signaalgevers en doormelding naar bovenliggende systemen.

• ● Centrale uitlezing van gasconcentraties
• ● Alarmverwerking per meetpunt, groep of zone
• ● Aansturing van sirenes, flitslichten en andere signaalgevers
• ● Ventilatiesturing of aansturing van randapparatuur
• ● Storingsbewaking van detectoren, lijnen en modules
• ● Doormelding naar PLC, SCADA, DCS of gebouwbeheersysteem
• ● Eventregistratie via optionele USB event-logging

Display en bediening

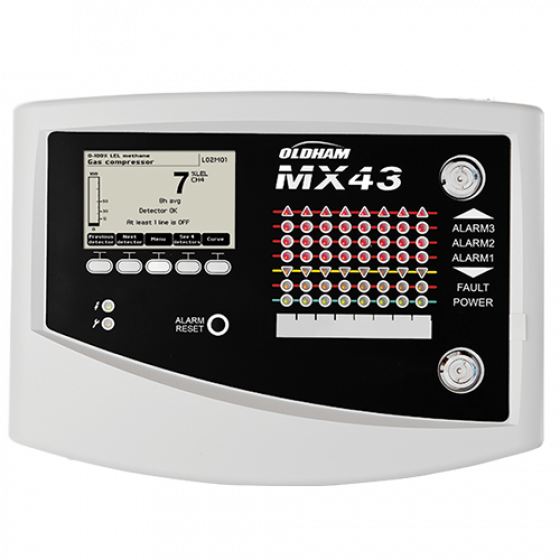

De MX43 is voorzien van een verlicht grafisch LCD-display. Op het display worden meetwaarden, alarmstatussen, storingen en systeeminformatie overzichtelijk weergegeven. De bediening verloopt via contextuele toetsen, zodat gebruikers snel door menu’s, statusinformatie en instellingen kunnen navigeren.

• ● Verlicht grafisch LCD-display
• ● Duidelijke status-LED’s
• ● Contextuele bedieningstoetsen
• ● Weergave van meetwaarden, alarmen, storingen en systeemstatus
• ● Ondersteuning voor diagnose, onderhoud en foutmeldingen

Uitbreidingsmodules

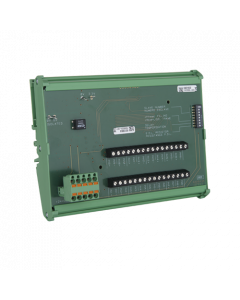

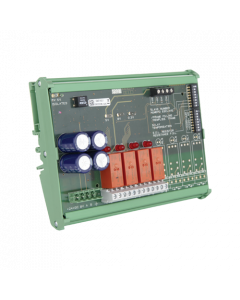

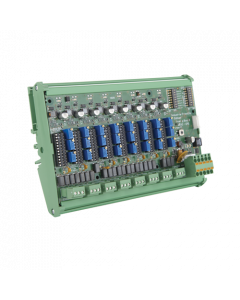

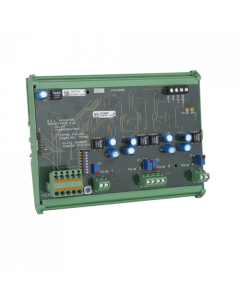

De Teledyne Oldham MX43 accepteert verschillende adresseerbare uitbreidingsmodules. Daarmee kan het systeem worden aangepast aan het aantal meetpunten, de gewenste alarmzones, de benodigde relaisfuncties en de koppeling met externe systemen.

Optionele extra functies

De MX43 kan worden uitgebreid met opties die de beschikbaarheid, lokale alarmering en systeemintegratie verbeteren. De beschikbaarheid van deze opties is afhankelijk van de gekozen uitvoering en configuratie.

Geschikt voor verschillende gasrisico’s

De MX43 detecteert zelf geen gas. De controller verwerkt de signalen van aangesloten gasdetectie meetkoppen. Afhankelijk van de gekozen meetkoppen kan het systeem worden ingezet voor toxische gassen, zuurstofbewaking, koolstofdioxide, brandbare gassen, koudemiddelen, VOC’s en andere gasrisico’s.

Compatibele meetkoppen

De MX43 kan worden gecombineerd met Teledyne Oldham meetkoppen en met geschikte 4-20 mA gasdetectie meetkoppen van andere merken, mits de elektrische en functionele compatibiliteit vooraf wordt gecontroleerd.

Bij meetkoppen van andere merken moet altijd worden gekeken naar voedingsspanning, stroomverbruik, 2-, 3- of 4-draads aansluiting, sink/source-uitgang, schaalbereik, foutstromen, inhibit-signalen, overrange-signalen, ATEX-eisen, bekabeling en functionele test op locatie.

Montage in veilige ruimte

De MX43 controller wordt geplaatst in een veilige, niet-explosiegevaarlijke binnenruimte of instrumentatieomgeving. De controller moet worden beschermd tegen directe zoninstraling, vocht, stof, corrosieve dampen, sterke temperatuurwisselingen en mechanische belasting.

Wanneer meetkoppen in ATEX-zones worden geplaatst, moeten de juiste detectoruitvoering, bekabeling, wartels, barrières en installatie-eisen per project worden beoordeeld. De controller zelf wordt niet in een explosiegevaarlijke zone gemonteerd.

Configuratie met COM 43 software

De MX43 wordt geconfigureerd met COM 43 software. Hiermee kunnen meetlijnen, detectoren, modules, alarmdrempels, relaisfuncties, vertragingen, groepen, communicatie-instellingen en eventfuncties worden ingesteld.

Een correcte configuratie is bepalend voor de betrouwbaarheid van het gasdetectiesysteem. Alarmwaarden, relaisgedrag, ventilatiesturing, storingsmeldingen en doormeldingen moeten aansluiten op het gasrisico, de bedrijfsprocedures en de gewenste veiligheidsfunctie.

Event-logging en doormelding

Met de optionele USB event-logging kunnen alarmen, storingen en statuswijzigingen worden opgeslagen. Deze gegevens kunnen via een USB-stick uit de controller worden gehaald voor analyse, onderhoud of documentatie.

Met RS485/Modbus kan de MX43 informatie doorgeven aan een bovenliggend systeem, zoals een gebouwbeheersysteem, PLC, SCADA, DCS, procesbesturing, centrale technische dienst of registratiesysteem.

SIL en MED afhankelijk van uitvoering

Afhankelijk van uitvoering, certificaat en systeemopbouw kan de MX43 worden toegepast in installaties waar SIL- of MED-eisen relevant zijn. Dit moet altijd projectmatig worden beoordeeld op basis van de gekozen controller, meetkoppen, bekabeling, voeding, relais, signaalgevers, alarmstrategie, onderhoud en periodieke functionele tests.

Typische toepassingen

• ● Petrochemische en chemische industrie
• ● Raffinaderijen, tankopslag en brandstofopslag
• ● Scheepvaart, maritieme installaties en offshore
• ● Energiecentrales en industriële productie
• ● Waterzuivering en afvalwaterinstallaties
• ● Koeltechnische installaties en machinekamers
• ● Laboratoria, technische ruimten en utiliteitsgebouwen
• ● Parkeergarages, batterijlaadruimten en opslagruimten
• ● Installaties met meerdere gasdetectiezones
• ● Gasdetectie met koppeling naar PLC, SCADA, DCS of gebouwbeheer

Belangrijkste eigenschappen en voordelen

• ● Analoge en digitale gasdetectiecontroller
• ● Centrale regeleenheid voor stationaire gasdetectiesystemen
• ● Bewaking van maximaal 32 meetkoppen of modules, afhankelijk van uitvoering en configuratie
• ● Verkrijgbaar als 4-lijns wandversie, 8-lijns wandversie en 19-inch rackversie
• ● Geschikt voor analoge 4-20 mA meetkoppen
• ● Geschikt voor digitale RS485-meetkoppen en uitbreidingsmodules
• ● Programmeerbare alarmfuncties, relaislogica en doormeldingen
• ● Uitbreidbaar met relaismodules, digitale ingangen en analoge in- en uitgangen
• ● Optionele RS485/Modbus-communicatie

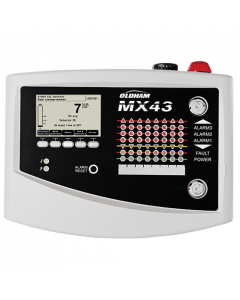

• ● Optionele USB event-logging, rode flitser met hoorn en back-up accu
• ● IP55-behuizing bij wandversie
• ● Geschikt voor industriële, maritieme en utilitaire gasdetectiesystemen

Technische specificaties

Mogelijke systeemconfiguraties

Verschil tussen MX16, MX32, MX43 en MX256

Inbedrijfstelling en onderhoud

Voor stationaire gasdetectiesystemen is correcte inbedrijfstelling op locatie noodzakelijk. Tijdens de inbedrijfstelling worden onder andere meetkoppen, bekabeling, alarmwaarden, relaisfuncties, signaalgevers, ventilatiesturing, doormeldingen en eventuele Modbus-koppeling functioneel gecontroleerd.

Periodiek onderhoud en kalibratie zijn nodig om de betrouwbaarheid van het gasdetectiesysteem te borgen. Hierbij worden niet alleen de meetkoppen gecontroleerd, maar ook de controller, alarmrelais, signaalgevers, storingen, doormeldingen en systeemfuncties.

Waarom kiezen voor de Teledyne Oldham MX43?

De Teledyne Oldham MX43 is een sterke keuze wanneer een flexibel en schaalbaar gasdetectiesysteem nodig is voor meerdere meetpunten. De controller ondersteunt zowel analoge als digitale meetkoppen en biedt uitgebreide mogelijkheden voor alarmbeheer, relaissturing, event-logging en integratie met bovenliggende systemen.

Door de modulaire opbouw kan de MX43 worden afgestemd op de huidige installatie en later worden uitgebreid wanneer de situatie verandert. Dit maakt de controller geschikt voor organisaties die gasdetectie centraal willen beheren in industriële, maritieme en utilitaire toepassingen.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste keuze voor een gasdetectiecontroller hangt af van het aantal meetpunten, de gewenste detectoren, het doelgas, de alarmstrategie, ventilatiesturing, doormelding, bekabeling, ATEX-zone van de meetkoppen, eventuele MED-eisen en toekomstige uitbreidbaarheid.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete gasdetectiesystemen voor petrochemie, chemie, scheepvaart, koeltechniek, laboratoria, technische ruimten, waterzuivering, industrie, utiliteit, parkeergarages en gebouwgebonden toepassingen.

• ● Selectie van de juiste controlleruitvoering
• ● Keuze van passende gasdetectie meetkoppen
• ● Beoordeling van 4-20 mA- en RS485-compatibiliteit
• ● Bepaling van alarmwaarden en alarmstrategie
• ● Relais- en signaalgeverconfiguratie
• ● Koppeling met ventilatie, PLC, SCADA, DCS of gebouwbeheersysteem
• ● Bekabelingsadvies en lijnberekening
• ● Configuratie via COM 43
• ● Projectmatige levering en inbedrijfstelling op locatie
• ● Periodieke kalibratie en onderhoud
