Beschrijving

Gasdetector met remote sensor voor koeltechnische toepassingen

De Bacharach MGS-460 is een stationaire gasdetector voor het bewaken van koelgassen, natuurlijke koudemiddelen en andere relevante gassen in koeltechnische installaties. Deze uitvoering onderscheidt zich door de separate remote sensor. De transmitter en sensor zijn van elkaar gescheiden, waardoor de sensor dichter bij het potentiële lekkagepunt kan worden geplaatst terwijl de transmitter beter bereikbaar blijft voor bediening, bekabeling en onderhoud.

De MGS-460 is ontwikkeld voor toepassingen in machinekamers, koelcellen, vriesruimten, technische ruimten, supermarkten, distributiecentra, food-processing, farmaceutische opslag en industriële koelinstallaties. Afhankelijk van de sensoruitvoering kan de detector worden gebruikt voor koudemiddelen, CO2, ammoniak, zuurstof, koolstofmonoxide, stikstofdioxide en brandbare koudemiddelen.

De detector kan standalone functioneren, worden geïntegreerd in een gebouwbeheersysteem of worden gekoppeld aan een Bacharach MGS-controller.

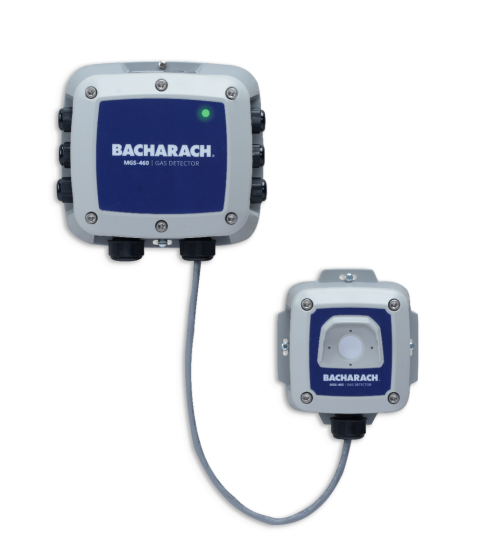

Remote sensor voor flexibele plaatsing

Het belangrijkste verschil tussen de MGS-460 en andere detectoren binnen de MGS-400 serie is de remote sensoropstelling. De sensor wordt in een aparte behuizing geplaatst en verbonden met de transmitter. Hierdoor kan de sensor op de meest geschikte meetlocatie worden gemonteerd, terwijl de transmitter op een beter toegankelijke plek blijft.

Dit is vooral praktisch in situaties zoals:

• Koelcellen en vriescellen waar de sensor in de koude ruimte moet meten
• Machinekamers waar de sensor dicht bij compressor, leidingwerk of appendages moet worden geplaatst
• Installaties waar de transmitter buiten een koude of moeilijk bereikbare zone gewenst is
• Situaties waar onderhoud en bediening vanaf een beter bereikbare positie moeten plaatsvinden
• Toepassingen waar de sensor bij een lekkagepunt moet meten, maar de bekabeling of service eenvoudiger moet blijven

Door deze opbouw is de MGS-460 zeer geschikt voor koeltechnische installaties waarbij meetpositie, bereikbaarheid en onderhoudsgemak belangrijk zijn.

Uitsluitend geschikt voor Non-ATEX omgevingen

De Bacharach MGS-460 is niet ATEX-gecertificeerd en is niet bedoeld voor gebruik in explosiegevaarlijke zones. De detector moet worden toegepast in veilige, niet-explosiegevaarlijke omgevingen.

Voor toepassingen met ATEX-eisen moet een gasdetector worden gekozen die aantoonbaar geschikt is voor de betreffende zone, gasgroep en temperatuurklasse. VTN Veiligheidstechniek Nederland kan adviseren over geschikte alternatieven binnen het Teledyne Oldham, Honeywell of Bacharach/MSA-assortiment.

Modbus RTU, analoge uitgang en relais

De Bacharach MGS-460 biedt meerdere mogelijkheden voor systeemintegratie. De detector ondersteunt digitale communicatie via Modbus RTU over RS485, een configureerbare analoge uitgang en drie relais voor alarm- en storingsfuncties.

Deze combinatie maakt de MGS-460 geschikt voor standalone gasdetectie, koppeling met een Bacharach-controller, integratie in een gebouwbeheersysteem of aansturing van externe signaalgevers en ventilatie.

Standalone of geïntegreerd in een gasdetectiesysteem

De MGS-460 kan op verschillende manieren worden toegepast. Daardoor is de detector geschikt voor zowel compacte installaties als grotere koeltechnische systemen.

Configuratie via de MGS-400 app

De MGS-460 kan worden geconfigureerd en onderhouden via de MGS-400 app. Via Bluetooth Low Energy kan verbinding worden gemaakt met de detector om instellingen, meetwaarden, alarmdrempels en onderhoudsfuncties te beheren.

De MGS-400 app ondersteunt onder andere:

• Uitlezen van gasconcentratie
• Configuratie van alarmdrempels
• Instellen van alarmvertraging
• Ondersteuning bij bump test en kalibratie
• Uitlezen van instrumentinformatie
• Loggegevens bekijken
• Testfuncties voor LED, buzzer, relais en uitgangssignalen
• Device configuration

Dankzij de app kunnen installatie, configuratie en service sneller en overzichtelijker worden uitgevoerd.

Ingebouwde visuele en akoestische alarmering

De Bacharach MGS-460 is voorzien van een driekleurenstatus-LED en een interne buzzer. Hierdoor kan de detector lokaal waarschuwen bij alarm of storing.

Voor installaties waar extra duidelijke alarmering nodig is, kunnen externe sirenes, flitslichten, ventilatoren of meldingen naar gebouwbeheer worden aangestuurd.

Beschikbare gassen en meetbereiken

De Bacharach MGS-460 is beschikbaar met verschillende sensoruitvoeringen voor koelgassen, natuurlijke koudemiddelen en andere relevante gassen. De exacte uitvoering, meetbereik en sensortechnologie moeten per toepassing worden gekozen.

Productvarianten en koudemiddelen

De Bacharach MGS-460 is leverbaar voor een breed scala aan koudemiddelen en gasvarianten. Hierdoor kan de detector worden afgestemd op moderne commerciële en industriële koelinstallaties.

Koudemiddeldetectie voor machinekamers, koelcellen en vriesruimten

De MGS-460 is ontworpen voor koeltechnische toepassingen waar koudemiddelen kunnen vrijkomen door lekkage aan compressoren, leidingen, verdampers, condensors, appendages, koppelingen of servicepunten.

Veelgebruikte locaties zijn:

• Machinekamers
• Technische ruimten
• Koelcellen
• Vriescellen
• Walk-in freezers
• Supermarkten
• Industriële koelinstallaties
• HVAC-installaties
• Food-processing
• Koelhuizen
• Distributiecentra met koelinstallaties
• Farmaceutische opslagruimten
• Productieruimten met koeltechniek

Bij koudemiddeldetectie is de juiste montagepositie belangrijk. De plaatsing hangt af van het koudemiddel, de gasdichtheid, ventilatie, luchtstroming, mogelijke lekkagepunten en de ruimte-indeling.

CO2-detectie voor koeltechniek en food-toepassingen

De MGS-460 is beschikbaar voor meerdere CO2-meetbereiken. Dit maakt de detector geschikt voor toepassingen waar CO2 wordt gebruikt als koudemiddel, procesgas, verpakkingsgas of blusgas.

CO2 is zwaarder dan lucht en kan zich ophopen in lagergelegen zones, putten of slecht geventileerde ruimten. Bij CO2-detectie moet daarom zorgvuldig worden gekeken naar montagehoogte, ventilatie en mogelijke ophopingszones.

Typische CO2-toepassingen zijn:

• CO2-koelinstallaties
• Machinekamers
• Food-processing
• Verpakkingslijnen
• Brouwerijen
• Horeca en drankinstallaties
• Laboratoria
• CO2-opslagruimten
• Ruimten met droogijs
• Vriestunnels

Ammoniakdetectie voor koeltechniek

Voor ammoniaktoepassingen is de MGS-460 beschikbaar in meerdere meetbereiken. Afhankelijk van de toepassing kan worden gekozen voor ppm-detectie of LEL-detectie.

Ammoniak wordt veel toegepast als koudemiddel in industriële koelinstallaties. Het gas is toxisch en irriterend, en bij hogere concentraties kan ook explosiegevaar een rol spelen. De juiste sensoruitvoering, alarmwaarden en montagepositie moeten daarom zorgvuldig worden gekozen.

Brandbare koudemiddelen en A2L-koudemiddelen

De MGS-460 is beschikbaar voor brandbare koudemiddelen, natuurlijke koudemiddelen en A2L-koudemiddelen. Voorbeelden zijn R290, R600, R600a, R454A, R454B, R454C en R455A.

Bij brandbare koudemiddelen moet rekening worden gehouden met:

• De onderste explosiegrens
• Ventilatie
• Ruimtevolume
• Ontstekingsbronnen
• Alarmdrempels
• Sensorpositie
• Toepasselijke koeltechnische normen
• Eventuele zonebeoordeling

Let op: de MGS-460 is zelf niet ATEX-gecertificeerd. Voor explosiegevaarlijke zones moet een geschikte ATEX-gecertificeerde detector worden geselecteerd.

Ondersteuning bij normen en regelgeving

De Bacharach MGS-460 helpt bij het inrichten van gasdetectie voor koeltechnische installaties en machinekamers. De detector kan worden toegepast in installaties waar rekening moet worden gehouden met onder andere EN 378, ASHRAE 15 en de Europese F-gassenregelgeving.

Daarbij is het belangrijk dat niet alleen de detector, maar het volledige gasdetectiesysteem correct wordt ontworpen. Denk aan sensorselectie, montagepositie, alarmwaarden, signalering, ventilatiesturing, inbedrijfstelling en periodiek onderhoud.

De Bacharach MGS-460 levert dus een belangrijke bijdrage aan gasbewaking, maar vormt op zichzelf geen volledige normconforme installatie. VTN Veiligheidstechniek Nederland adviseert over de juiste toepassing binnen de geldende eisen.

IP66-behuizing voor veeleisende omgevingen

De MGS-460 heeft een robuuste ABS-behuizing met IP66-bescherming. Zowel de transmitter als de remote sensorbehuizing zijn ontworpen voor veeleisende koeltechnische omgevingen waar vocht, stof, lage temperaturen en reinigingsprocessen een rol kunnen spelen.

De transmitter beschikt over meerdere kabelinvoeren voor voeding, Modbus, analoge uitgang, relais en remote sensorverbinding. Hierdoor kan de MGS-460 overzichtelijk worden aangesloten in grotere koeltechnische systemen.

Bump test, kalibratie en onderhoud

De MGS-460 ondersteunt bump test en kalibratie via de MGS-400 app of via lokale bediening. Voor functionele controle en kalibratie is een geschikte kalibratieadapter en testgas nodig.

Na installatie moet de detector functioneel worden getest. Ook daarna blijven periodieke bump tests, kalibratie, inspectie en documentatie belangrijk voor een betrouwbaar gasdetectiesysteem.

Belangrijke onderhoudspunten zijn:

• Controle van sensorrespons
• Bump test na installatie
• Periodieke kalibratie volgens voorschrift
• Controle van LED, buzzer, relais en uitgangssignalen
• Controle van Modbus-communicatie
• Controle van montagepositie en vervuiling
• Vervanging van sensormodule volgens levensduur en toepassing

Toepassingen

De Bacharach MGS-460 is geschikt voor koeltechnische en gebouwgebonden toepassingen in Non-ATEX omgevingen.

Veelgebruikte toepassingsgebieden zijn:

• Machinekamers van koelinstallaties
• Koelcellen
• Vriescellen
• Walk-in freezers
• Gekoelde opslagruimten
• Supermarkten
• Distributiecentra
• Voedingsmiddelenproductie
• Food-processing
• Farmaceutische opslag
• Farmaceutische productie
• Grote HVAC-systemen
• Energiecentrales met koelmiddeltoepassingen
• Industriële koelinstallaties
• CO2-koelinstallaties
• Ammoniakinstallaties in veilige zones
• Ruimten met natuurlijke koudemiddelen
• Technische ruimten
• Gebouwbeheersystemen met Modbus RTU
• Lokale gasbewaking met geïntegreerde LED, buzzer en relais
• Installaties waar een remote sensor gewenst is

Belangrijkste eigenschappen en voordelen

• Stationaire gasdetector met remote sensor
• Geschikt voor koeltechnische toepassingen in Non-ATEX omgevingen
• Geschikt voor meer dan 30 koudemiddelen en gasvarianten, afhankelijk van sensoruitvoering
• Geschikt voor onder andere R134a, R404A, R32, R1234yf, HFO-1234ze, CO2 en NH3
• Sensor kan gescheiden van transmitter worden geplaatst
• Modbus RTU via RS485
• Configureerbare analoge uitgang
• 3 relais voor laag alarm, hoog alarm en storing
• Standalone inzetbaar met lokale LED, buzzer en relais
• Koppelbaar met Bacharach MGS-408 en gebouwbeheersystemen
• Bluetooth Low Energy voor configuratie via de MGS-400 app
• Gebruiksvriendelijke installatie en onderhoud
• Driekleurenstatus-LED
• Interne buzzer
• Configureerbare alarmvertraging
• Semi-automatische kalibratieprocedure
• Temperatuurgecompenseerde meting
• Robuuste IP66-behuizing
• Geschikt voor lage temperaturen, afhankelijk van sensoruitvoering
• Geschikt voor machinekamers, koelcellen, vriesruimten en technische ruimten
• Ondersteunt toepassing binnen EN 378, ASHRAE 15 en F-gassenregelgeving, mits het totale systeem correct wordt ontworpen
• Niet ATEX-gecertificeerd
• VTN adviseert over sensorselectie, controllerkoppeling, montagepositie, alarmwaarden, inbedrijfstelling en onderhoud

Technische gegevens

Temperatuurbereik per sensorcategorie

Sensorcategorieën en typische toepassingen

Aansluitingen en functies

Mogelijke systeemconfiguraties

Verschil tussen MGS-410, MGS-450, MGS-460 en MGS-550

Kies de MGS-460 wanneer de sensor gescheiden van de transmitter moet worden geplaatst. Kies de MGS-410 wanneer een compacte digitale detector volstaat. Kies de MGS-450 wanneer een lokale detector met uitgebreide uitgangsopties gewenst is. Kies de MGS-550 voor uitgebreidere gasdetectiesystemen of specifieke configuraties.

Beschikbare accessoires en systeemcomponenten

Waarom kiezen voor de Bacharach MGS-460?

De Bacharach MGS-460 is een goede keuze voor koeltechnische toepassingen waar de sensor op een andere locatie moet worden geplaatst dan de transmitter. De remote sensor maakt de detector bijzonder geschikt voor koelcellen, vriesruimten, machinekamers en installaties waar de sensor dicht bij het lekkagepunt moet meten, terwijl bediening en bekabeling toegankelijk moeten blijven.

De combinatie van Modbus RTU, configureerbare analoge uitgang, relais, Bluetooth-configuratie, IP66-bescherming en lokale alarmering maakt de MGS-460 een veelzijdige oplossing voor commerciële en industriële koelgasdetectie in Non-ATEX omgevingen.

Waarom kopen bij VTN Veiligheidstechniek Nederland?

VTN Veiligheidstechniek Nederland is specialist in stationaire gasdetectie en koeltechnische gasdetectiesystemen. Onze specialisten adviseren over complete oplossingen voor machinekamers, koelcellen, vriesruimten, supermarkten, HVAC-installaties, food-processing, farmaceutische opslag en technische ruimten.

VTN ondersteunt bij:

• Deskundig advies over gasdetectie in koelinstallaties
• Selectie van de juiste MGS-460 sensoruitvoering
• Bepaling van meetbereik en alarmwaarden
• Advies over montagepositie en gasgedrag
• Toepassing van remote sensoropstellingen
• Koppeling met MGS-408 of BMS/BAS
• Modbus-adressering en systeemopbouw
• Koppeling met externe signaalgevers of ventilatie
• Ondersteuning bij EN 378, ASHRAE 15 en F-gassenregelgeving
• Inbedrijfstelling op locatie
• Bump test, kalibratie en onderhoud
• Periodieke service en sensorvervanging
• Mobiele servicedienst in Nederland

Wilt u weten welke Bacharach MGS-460 uitvoering geschikt is voor uw koeltechnische toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
