Beschrijving

Digitale gasdetectie controller met hoge capaciteit

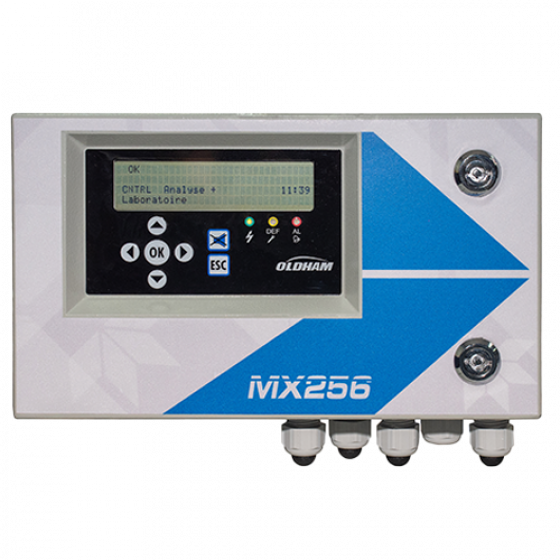

De Teledyne Oldham MX 256 is een digitale gasdetectie controller voor grotere stationaire gasdetectiesystemen. De controller is ontwikkeld voor installaties waar veel meetpunten, overzichtelijke centrale bewaking, flexibele lijnopbouw en efficiënte bekabeling belangrijk zijn.

De MX 256 kan tot 256 digitale detectoren of modules beheren via 8 RS485-lijnen met elk maximaal 32 adressen. Hierdoor is de controller geschikt voor grotere gasdetectiesystemen in onder andere utiliteitsgebouwen, laboratoria, parkeergarages, waterzuiveringen, koeltechnische installaties, food & beverage, energievoorzieningen en industriële productieomgevingen.

De controller vormt het centrale punt van het gasdetectiesysteem. Meetwaarden, alarmen, storingen en statusinformatie van aangesloten meetkoppen en modules worden centraal verwerkt, weergegeven en doorgemeld.

Let op: de Teledyne Oldham MX 256 controller zelf wordt geplaatst in een veilige, niet-explosiegevaarlijke binnenruimte. Wanneer meetkoppen in ATEX-zones worden geplaatst, moeten de aangesloten gasdetectiemeetkoppen, bekabeling, wartels, barrières en de volledige installatie geschikt zijn voor de betreffende zone-indeling.

8 RS485-lijnen met maximaal 256 adressen

De MX 256 is ontworpen voor digitale systeemopbouw. De controller beschikt over 8 digitale lijnen. Per lijn kunnen tot 32 adresseerbare detectoren of modules worden aangesloten, afhankelijk van de configuratie, voeding, kabellengte, kabeltype en lijnbelasting.

Dankzij deze digitale lijnopbouw kunnen detectoren en modules efficiënt worden bekabeld. In plaats van elke meetkop afzonderlijk naar de controller te bekabelen, kunnen meerdere adresseerbare componenten op één digitale lijn worden aangesloten. Dit reduceert bekabelingskosten en maakt het systeem schaalbaar.

Geschikt voor OLCT 10N digitale meetkoppen

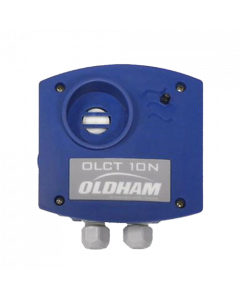

De MX 256 is vooral bedoeld voor gebruik met digitale Teledyne Oldham OLCT 10N meetkoppen. Deze digitale gasdetectiemeetkoppen kunnen via de RS485-bus worden aangesloten en per adres door de controller worden bewaakt.

De OLCT 10N is beschikbaar voor verschillende gasrisico’s, waaronder:

De exacte gasuitvoering en meetbereiken zijn afhankelijk van de gekozen OLCT 10N-sensor. VTN Veiligheidstechniek Nederland adviseert over de juiste meetkop, meetbereik, montagepositie, alarmwaarden en onderhoudsinterval.

Digitaal systeem voor grote installaties

De MX 256 is bijzonder geschikt voor installaties met veel meetpunten. Denk aan locaties waar meerdere ruimten, zones, verdiepingen, installaties of productieprocessen centraal bewaakt moeten worden.

Voorbeelden van grotere toepassingen:

• Grote utiliteitsgebouwen
• Laboratoria en onderzoeksfaciliteiten
• Parkeergarages met veel meetpunten
• Waterzuiveringen en afvalwaterinstallaties
• Food & beverage-productie
• Brouwerijen en wijnkelders
• Koeltechnische installaties
• Technische ruimten met meerdere gasrisico’s
• Energie- en utilities-installaties
• Industriële productieomgevingen
• Installaties met centrale alarmering en sturing
• Locaties waar bekabelingskosten door digitale busopbouw moeten worden beperkt

4-regelig LCD-display en duidelijke statusindicatie

De MX 256 heeft een compact bedieningspaneel met een verlicht LCD-display van 4 regels van 32 tekens. Op het display kunnen gasconcentraties, alarmen, storingen, systeemstatus en instellingen worden weergegeven.

Daarnaast beschikt de controller over 3 status-LED’s voor directe visualisatie van de systeemstatus:

De controller is voorzien van een lokale zoemer en 7 bedieningstoetsen. Hierdoor kan de gebruiker lokaal alarmen herkennen, systeeminformatie uitlezen en onderhouds- of configuratiefuncties benaderen.

6 alarmniveaus per sensor

De MX 256 ondersteunt 6 alarmniveaus per sensor. Hierdoor kan het alarmsysteem nauwkeurig worden afgestemd op het doelgas, de toepassing en de gewenste veiligheidsstrategie.

Gebruikelijke alarmstatussen zijn:

• Alarm 1
• Alarm 2
• Alarm 3
• Alarm 4
• Buiten bereik
• Fout

De alarmen kunnen worden gebruikt voor lokale waarschuwingen, doormeldingen, relaissturing, ventilatiesturing of procesacties. Bij gasdetectie moet de alarmstrategie altijd worden afgestemd op het gasrisico, de blootstellingsgrenzen, explosiegrenzen, ventilatie, bedrijfsprocedures en eventuele wettelijke of projectmatige eisen.

Interne relais en uitbreidbare relaiscapaciteit

De MX 256 is standaard voorzien van 3 interne SPDT-relais. Deze relais kunnen worden gebruikt voor algemene alarm- of storingsfuncties, afhankelijk van de configuratie.

Voor grotere systemen kan de relaiscapaciteit worden uitgebreid met adresseerbare relaismodules. Hierdoor kunnen alarmen, ventilatoren, signaalgevers, afsluiters of andere randapparatuur op afstand worden aangestuurd.

Bij grotere installaties kan relaissturing per zone worden opgezet. Denk aan aparte alarmgroepen voor technische ruimten, parkeerzones, koelinstallaties, laboratoriumruimten of productieafdelingen.

Uitbreidbaar met adresseerbare modules

De MX 256 kan worden uitgebreid met verschillende adresseerbare modules. Deze modules worden via de digitale lijn aangesloten en vergroten de functionaliteit van het systeem.

Deze modulaire opbouw maakt de MX 256 geschikt voor installaties die moeten meegroeien met toekomstige uitbreidingen of wijzigende veiligheidseisen.

Integratie van analoge 4-20 mA meetkoppen

Hoewel de MX 256 primair een digitale controller is, kunnen analoge 4-20 mA gasdetectiemeetkoppen worden geïntegreerd via geschikte analoge ingangsmodule(s) of systeemopties. Dit maakt de controller bruikbaar in installaties waar digitale OLCT 10N meetkoppen worden gecombineerd met bestaande of specifieke 4-20 mA gasdetectoren.

Voor 4-20 mA-integratie moet altijd technisch worden gecontroleerd:

• Voedingsspanning van de meetkop
• 2-draads, 3-draads of 4-draads aansluiting
• Stroomverbruik van de meetkop
• Signaaltype en uitgangsgedrag
• Sink/source of geïsoleerde uitgang
• Schaalbereik en meeteenheid
• Foutstromen onder 4 mA
• Overrange-, inhibit- en onderhoudssignalen
• Bekabeling, afscherming en aardingsconcept
• Eventuele ATEX-eisen
• Noodzaak voor zenerbarrière of galvanische scheider
• Functionele test en inbedrijfstelling op locatie

De MX 256 kan daarmee in veel projecten worden gebruikt als centrale controller voor gemengde systemen met digitale en analoge gasdetectie.

Compatibele Teledyne Oldham gasdetectiemeetkoppen

De MX 256 kan worden gecombineerd met diverse Teledyne Oldham gasdetectiemeetkoppen. De juiste koppeling hangt af van signaaltype, modulekeuze, gasrisico, zone-indeling en systeemopbouw.

Bij toepassing van meetkoppen in explosiegevaarlijke zones moeten de meetkop, bekabeling, wartels, barrières en installatie-eisen altijd passen bij de ATEX-zone, gasgroep en temperatuurklasse.

Compatibele 4-20 mA gasdetectiemeetkoppen van Honeywell

De MX 256 kan via analoge 4-20 mA ingangsmodule(s) worden gebruikt met geschikte Honeywell gasdetectiemeetkoppen. De koppeling moet per toepassing elektrisch en functioneel worden gecontroleerd.

Bij Honeywell meetkoppen met HART geldt dat de MX 256 via de analoge ingangsmodule het 4-20 mA signaal verwerkt. HART-diagnostiek, configuratie of digitale HART-data worden niet als aparte HART-functionaliteit door de MX 256 gebruikt, tenzij het systeem met een aparte HART-oplossing wordt ontworpen.

Compatibele 4-20 mA gasdetectiemeetkoppen van Bacharach

Ook verschillende Bacharach gasdetectiemeetkoppen kunnen via een analoge 4-20 mA ingangsmodule worden gekoppeld aan de MX 256. Dit is vooral relevant in koeltechniek, supermarkten, machinekamers en technische ruimten waar Bacharach koudemiddeldetectoren worden toegepast.

Niet elke Bacharach detector is de juiste keuze als directe 4-20 mA meetkop. De MGS-410 is vooral bedoeld voor Modbus-toepassingen en is daarom minder logisch als directe analoge 4-20 mA meetkop. De MGS-402 en MGS-408 zijn gasdetectiecontrollers, geen losse 4-20 mA meetkoppen.

Praktische compatibiliteitsmatrix

Belangrijke aandachtspunten bij meetkoppen van andere merken

De MX 256 kan 4-20 mA meetkoppen integreren via analoge ingangsmodule(s), maar niet iedere 4-20 mA detector kan zonder controle worden toegepast. Gasdetectie is een veiligheidsfunctie en de koppeling moet technisch en functioneel kloppen.

Controleer altijd:

• Voeding van de meetkop
• Stroomverbruik van de meetkop
• Aansluittype: 2-draads, 3-draads of 4-draads
• Sink/source of geïsoleerde uitgang
• Belastingsweerstand van de 4-20 mA kring
• Schaalbereik en meeteenheid
• Betekenis van foutstromen, inhibit-signalen en overrange-signalen
• Alarmwaarden in de MX 256
• Bekabeling, afscherming en aardingsconcept
• Eventuele ATEX-eisen voor meetkop en bekabeling
• Noodzaak voor zenerbarrière, galvanische scheider of aparte voeding
• Functionele test en inbedrijfstelling op locatie
• Documentatie van het complete gasdetectiesysteem

VTN Veiligheidstechniek Nederland kan per toepassing beoordelen of een specifieke Teledyne Oldham, Honeywell of Bacharach 4-20 mA meetkop correct en veilig op de MX 256 kan worden aangesloten.

Communicatie met PLC, SCADA en gebouwbeheer

De MX 256 ondersteunt RS485 Modbus-communicatie voor integratie met bovenliggende systemen. Hierdoor kan de controller informatie uitwisselen met bijvoorbeeld een PLC, SCADA-systeem, DCS of gebouwbeheersysteem.

Typische doormeldingen zijn:

• Meetwaarden
• Alarmstatussen
• Foutmeldingen
• Detectorstatus
• Module-informatie
• Systeemstatus
• Eventinformatie, afhankelijk van configuratie

Voor betrouwbare communicatie moeten adressering, baudrate, bekabeling, afscherming, eindweerstanden en datamapping correct worden ontworpen.

Eventregistratie en ingebouwde webpagina

Met de juiste systeemopties kan de MX 256 worden gebruikt voor eventregistratie en data-inzicht via een embedded webpagina. Dit kan waardevol zijn voor grotere installaties waar alarmhistorie, onderhoudsinformatie en systeemstatus centraal beschikbaar moeten zijn.

Eventregistratie kan onder andere helpen bij:

• Analyse van alarmen
• Onderzoek naar storingen
• Onderhoudsplanning
• Validatie van systeemwerking
• Documentatie richting technische dienst of veiligheidsverantwoordelijke

Montage in veilige binnenruimte

De MX 256 controller is uitgevoerd als compact wandpaneel en is bedoeld voor montage in een veilige, niet-explosiegevaarlijke binnenruimte. De behuizing heeft IP54-bescherming en moet worden geplaatst op een locatie waar de controller goed bereikbaar en afleesbaar blijft.

Geschikte montageplaatsen zijn bijvoorbeeld:

• Controlekamer
• Technische ruimte
• Instrumentatieruimte
• Bewakingspost
• Service- of onderhoudsruimte
• Gebouwbeheerruimte
• Centrale ruimte voor gasdetectie en alarmering

De controller zelf is niet bedoeld voor montage in ATEX-zones. Voor ATEX-toepassingen moeten de veldcomponenten en bekabeling worden geselecteerd op basis van de zone-indeling.

Typische toepassingen

De Teledyne Oldham MX 256 is geschikt voor grotere gasdetectiesystemen met veel meetpunten en digitale lijnopbouw.

Veelgebruikte toepassingsgebieden zijn:

• Grote utiliteitsgebouwen
• Laboratoria
• Onderwijs- en onderzoeksgebouwen
• Parkeergarages
• Waterzuiveringen
• Afvalwaterinstallaties
• Food & beverage
• Brouwerijen
• Wijnkelders
• Koeltechnische installaties
• Technische ruimten
• Energie- en utilities-installaties
• Lichte industriële productie
• Grote gebouwgebonden gasdetectiesystemen
• Installaties met veel OLCT 10N-meetkoppen
• Gasdetectie met centrale alarmering en Modbus-doormelding
• Systemen met digitale detectoren en analoge 4-20 mA integratie via modules

Belangrijkste eigenschappen en voordelen

• Digitale gasdetectiecontroller met hoge capaciteit
• Beheer van maximaal 256 digitale detectoren of modules
• 8 RS485-lijnen met maximaal 32 adressen per lijn
• Geschikt voor OLCT 10N digitale gasdetectiemeetkoppen
• Integratie van analoge 4-20 mA meetkoppen via analoge ingangsmodule
• Geschikt voor Teledyne Oldham meetkoppen
• Ook toepasbaar met geschikte 4-20 mA meetkoppen van Honeywell en Bacharach, na technische controle
• 4-regelig verlicht LCD-display
• 3 status-LED’s voor OK, fout en alarm
• Lokale zoemer
• 7 bedieningstoetsen
• 6 alarmniveaus per sensor
• 3 interne SPDT-relais
• Uitbreidbaar met 4- of 8-relaismodules
• Uitbreidbaar met 16 digitale ingangenmodule
• Uitbreidbaar met 4 analoge uitgangenmodule
• Uitbreidbaar met 8 analoge ingangenmodule
• RS485 Modbus-communicatie voor PLC, SCADA of gebouwbeheer
• Configuratie via COM256 software
• IP54 wandbehuizing
• Voeding 85-260 VAC
• Optionele back-up voeding mogelijk
• Niet MED-gecertificeerd
• Controller zelf niet bedoeld voor ATEX-zones; ATEX-eisen gelden voor veldapparatuur en installatie
• VTN adviseert over controllerkeuze, meetkopselectie, lijnopbouw, alarmstrategie, bekabeling, configuratie, inbedrijfstelling en onderhoud

Technische gegevens

Uitbreidingsmodules

Mogelijke systeemconfiguraties

Verschil tussen MX 16, MX 32, MX 43 en MX 256

De MX 256 is de logische keuze wanneer de capaciteit van de MX 43 onvoldoende is of wanneer een groot digitaal gasdetectiesysteem met veel meetpunten en centrale Modbus-integratie nodig is.

Beschikbare accessoires en systeemcomponenten

Waarom kiezen voor de Teledyne Oldham MX 256?

De Teledyne Oldham MX 256 is een sterke keuze voor grote gasdetectiesystemen waar veel meetpunten centraal moeten worden bewaakt. De digitale RS485-lijnopbouw maakt het mogelijk om bekabelingskosten te reduceren en grote installaties overzichtelijk te structureren.

Door de combinatie van 256 adressen, OLCT 10N-compatibiliteit, adresseerbare modules, 6 alarmniveaus per sensor, 3 interne relais, Modbus-communicatie en COM256-configuratie is de MX 256 geschikt voor complexe gebouwgebonden en industriële gasdetectiesystemen.

De mogelijkheid om via analoge ingangsmodules ook 4-20 mA meetkoppen te integreren maakt de controller interessant voor gemengde installaties met Teledyne Oldham-, Honeywell- en Bacharach-meetkoppen.

Advies van VTN Veiligheidstechniek Nederland

De juiste keuze voor een gasdetectiecontroller hangt af van het aantal meetpunten, de gewenste detectoren, het doelgas, de alarmstrategie, de ventilatiesturing, doormelding, bekabeling, eventuele ATEX-zone van de meetkoppen, systeemcapaciteit en toekomstige uitbreidbaarheid.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham, Honeywell en Bacharach gasdetectiesystemen voor utiliteit, laboratoria, waterzuivering, koeltechniek, food & beverage, industrie, parkeergarages, technische ruimten en gebouwgebonden toepassingen.

Onze specialisten helpen bij:

• Selectie van de juiste controller
• Keuze van digitale en analoge gasdetectiemeetkoppen
• Beoordeling van 4-20 mA-compatibiliteit
• Lijnberekening en adressering
• Bepaling van alarmwaarden
• Relais- en signaalgeverconfiguratie
• Koppeling met ventilatie, PLC, SCADA, DCS of gebouwbeheersysteem
• Bekabelingsadvies
• Configuratie via COM256
• Projectmatige levering
• Inbedrijfstelling op locatie
• Periodieke kalibratie en onderhoud

Wilt u weten of de Teledyne Oldham MX 256 de juiste controller is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
