Meetkop beschermkap (RVS) tbv CTX300 + OLC(T)10 + OLCT10N
Prijs
€ 150,00
Oldham Teledyne Simtronics
Artikelnummer VTN

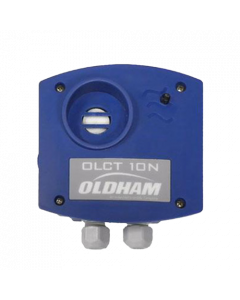

Teledyne Oldham OLCT 10N Digitale Meetkop
Teledyne Oldham OLCT10N digitale gasdetectie meetkop
Te bestellen per
1 stuks
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De Teledyne Oldham OLCT 10N is een compacte digitale gasdetectie meetkop voor commerciële en licht industriële toepassingen. De detector is geschikt voor het continu bewaken van brandbare gassen, toxische gassen, zuurstof en koolstofdioxide in onder andere parkeergarages, ketelhuizen, technische ruimten, waterzuiveringen, laboratoria, koelruimten en utiliteitsinstallaties.
In tegenstelling tot de analoge OLCT 10 werkt de OLCT 10N via een digitale RS485-bus. Hierdoor kunnen meerdere adresseerbare meetkoppen op één digitale lijn worden aangesloten op geschikte Teledyne Oldham controllers, zoals de MX 16, MX 32, MX 43 of MX 256.
- ● Digitale stationaire gasdetectie meetkop zonder display
- ● RS485-buscommunicatie met Teledyne Oldham controllers
- ● Geschikt voor MX 16, MX 32v2, MX 43 en MX 256
- ● Beschikbaar voor CH4, C3H8, C4H10, H2, O2, CO, CO2, H2S, NO, NO2 en NH3
- ● Detectie van brandbare gassen, toxische gassen, zuurstof en CO2
- ● Niet-intrusieve kalibratie met magneetpen
- ● Compacte ABS-behuizing met IP65-bescherming
- ● ATEX Zone 2/22 alleen voor daarvoor gecertificeerde katalytische explosimetrische uitvoeringen
Advies: de OLCT 10N is geen universele 4-20 mA meetkop. De detector moet digitaal worden aangesloten op een geschikte Teledyne Oldham controller. VTN adviseert u graag over de juiste sensor, controller, lijnopbouw, adressering, bekabeling, montagepositie en alarmstrategie.

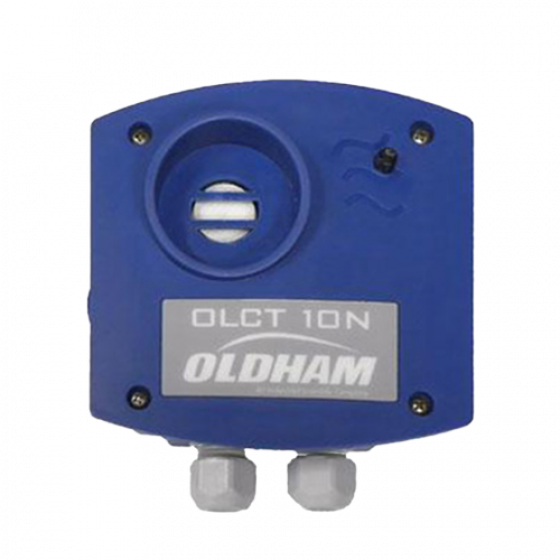

Teledyne Oldham OLCT 10N digitale gasdetectie meetkop
De Teledyne Oldham OLCT 10N is een compacte digitale gasdetectie meetkop voor het continu bewaken van gasrisico’s in commerciële, gebouwgebonden en licht industriële toepassingen. De detector is ontworpen voor installaties waar meerdere meetpunten efficiënt via een digitale buslijn moeten worden aangesloten.
De OLCT 10N is geschikt voor detectie van brandbare gassen, toxische gassen, zuurstof en koolstofdioxide. De meetkop wordt veel toegepast in onder andere parkeergarages, ketelhuizen, technische ruimten, laboratoria, ziekenhuizen, koelruimten, waterzuiveringen, batterijlaadruimten, waterstoftoepassingen en lichte industriële installaties.
De OLCT 10N werkt niet met een analoge 4-20 mA uitgang, maar met digitale RS485-communicatie. Daardoor kan de meetkop uitsluitend worden toegepast in combinatie met geschikte Teledyne Oldham controllers, zoals de MX 16, MX 32, MX 43 of MX 256.
Digitale busmeetkop voor compacte gasdetectiesystemen
De OLCT 10N is vooral interessant wanneer meerdere meetpunten overzichtelijk via één digitale lijn moeten worden aangesloten. De controller ontvangt de meetkopinformatie digitaal, waardoor adressering, lijnopbouw en systeemconfiguratie belangrijk zijn voor een betrouwbare werking.
Belangrijkste kenmerken
- ● Digitale stationaire gasdetectie meetkop zonder display
- ● Voor commerciële, gebouwgebonden en licht industriële toepassingen
- ● Detectie van brandbare gassen, toxische gassen, zuurstof en CO2
- ● Digitale RS485-buscommunicatie met proprietary protocol
- ● Alleen geschikt voor Teledyne Oldham MX 16, MX 32, MX 43 en MX 256 controllers
- ● Meerdere adresseerbare meetkoppen op één digitale lijn mogelijk, afhankelijk van controller en lijnberekening
- ● Niet-intrusieve kalibratie met magneetpen
- ● Kalibratie-informatie wordt in de meetkop opgeslagen
- ● Compacte ABS-behuizing, UV- en schokbestendig
- ● IP65-bescherming tegen stof en water
- ● 12-30 VDC voeding via de digitale lijn
- ● ATEX Zone 2/22 uitsluitend voor daarvoor gecertificeerde katalytische explosimetrische uitvoeringen
Verschil tussen OLCT 10 en OLCT 10N
De OLCT 10 en OLCT 10N lijken qua toepassing op elkaar, maar de systeemopbouw is wezenlijk anders. De OLCT 10 is een analoge 4-20 mA meetkop. De OLCT 10N is een digitale, adresseerbare meetkop voor aansluiting op een Teledyne Oldham digitale buslijn.
| Model | Signaaltype | Toepassing | Belangrijk verschil |
|---|---|---|---|
| OLCT 10 | 4-20 mA | Analoge puntmeting op geschikte controller of ingang. | Eén analoge meetkop per analoge ingang. |
| OLCT 10N | Digitale RS485-bus | Adresseerbare meetkoppen op digitale lijn met Teledyne Oldham controller. | Meerdere digitale meetkoppen op één lijn mogelijk, afhankelijk van controller en lijnberekening. |
Geschikt voor Teledyne Oldham controllers
De OLCT 10N is bedoeld voor gebruik met geschikte Teledyne Oldham meet- en alarmcontrollers. De meetkop kan niet als losse universele 4-20 mA transmitter worden toegepast.
| Controller | Koppeling | Typische toepassing |
|---|---|---|

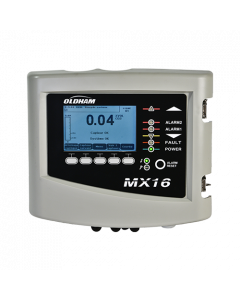

| MX 16 | Digitale OLCT 10N-koppeling, afhankelijk van uitvoering | Compacte éénpunts- of setoplossingen, waaronder Easy Duo-configuraties. |

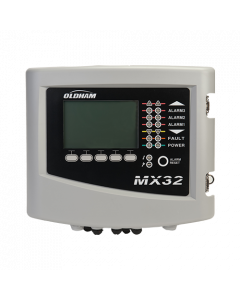

| MX 32 | Digitale RS485-lijn | Kleine tot middelgrote digitale gasdetectiesystemen. |

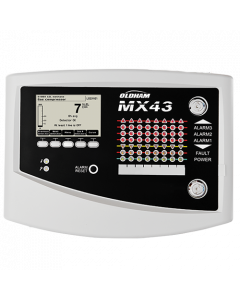

| MX 43 | Digitale RS485-lijn | Middelgrote installaties met meerdere digitale meetkoppen en alarmzones. |
| MX 256 | Digitale lijnopbouw, afhankelijk van systeemconfiguratie | Grotere gasdetectiesystemen met meerdere meetpunten. |
Beschikbare gassen en meetbereiken
De Teledyne Oldham OLCT 10N is beschikbaar voor brandbare gassen, zuurstof, toxische gassen en koolstofdioxide. De exacte uitvoering moet worden afgestemd op het doelgas, meetbereik, controllerconfiguratie, montagepositie en eventuele ATEX-eis.
| Gas / toepassing | Nederlandse benaming | Meetprincipe | Meetbereik |
|---|---|---|---|
| CH4 | Methaan | Katalytisch | 0-100% LEL, 5,0 vol.% of 4,4 vol.% referentie |
| H2 | Waterstof | Katalytisch | 0-100% LEL, 4,0 vol.% referentie |
| C4H10 | Butaan | Katalytisch | 0-100% LEL, 1,5 vol.% referentie |
| C3H8 | Propaan | Katalytisch | 0-100% LEL, 2,0 vol.% referentie |
| O2 | Zuurstof | Elektrochemisch | 0-30% vol, 2 jaar sensor of 5 jaar sensor |
| CO | Koolstofmonoxide | Elektrochemisch | 0-300 ppm of 0-1000 ppm |
| CO2 | Koolstofdioxide | Infrarood | 0-5000 ppm, 0-5% vol of 0-100% vol |
| H2S | Waterstofsulfide | Elektrochemisch | 0-30 ppm of 0-100 ppm |
| NO | Stikstofmonoxide | Elektrochemisch | 0-100 ppm of 0-300 ppm |
| NO2 | Stikstofdioxide | Elektrochemisch | 0-10 ppm of 0-30 ppm |
| NH3 | Ammoniak | Elektrochemisch | 0-100 ppm of 0-1000 ppm |
Digitale RS485-bus en lijnopbouw
De OLCT 10N communiceert digitaal via RS485. De detector wordt op de digitale lijn aangesloten met voeding en communicatie via geschikte bekabeling. Iedere digitale meetkop krijgt een uniek adres, zodat de controller de juiste meetwaarde, status en configuratiegegevens per detector kan verwerken.
Bij digitale lijnopbouw zijn kabellengte, aderdoorsnede, afscherming, adressering, lijnbelasting, voeding, eindweerstand en controllercapaciteit bepalend. Voor grotere systemen moet de complete lijnberekening vooraf worden gecontroleerd.
| Onderdeel | Specificatie / aandachtspunt |
|---|---|
| Communicatie | RS485 Modbus met proprietary protocol |
| Voeding | 12-30 VDC, via de digitale lijn |
| Bekabeling | RS485-kabel met 2 afgeschermde twisted pairs, afgestemd op controller en lijnlengte |
| Adressering | Elke meetkop moet een uniek digitaal adres krijgen |
| Eindweerstand | Laatste module op de lijn voorzien van correcte eindweerstand |
| Lijncapaciteit | Afhankelijk van controller, gasuitvoering, stroomverbruik, kabellengte en lijnberekening |
ATEX Zone 2/22 alleen voor geschikte katalytische uitvoeringen
De OLCT 10N kan afhankelijk van de gekozen uitvoering geschikt zijn voor ATEX Zone 2 en 22. Dit geldt niet automatisch voor alle gasvarianten. De ATEX 3GD-goedkeuring is gekoppeld aan daarvoor geschikte explosimetrische katalytische uitvoeringen.
Uitvoeringen voor zuurstof, toxische gassen en CO2 zijn niet automatisch geschikt voor montage in een ATEX-zone. Voor toepassingen in explosiegevaarlijke omgevingen moet daarom altijd worden gecontroleerd of de exacte artikelvariant, gasgroep, temperatuurklasse, zone-indeling en installatie-eisen passen bij de toepassing.
Belangrijk bij ATEX-toepassingen
Gebruik de OLCT 10N in een ATEX-zone alleen wanneer de exacte uitvoering aantoonbaar geschikt is voor die zone. Bij twijfel is een zwaardere stationaire meetkop, zoals een geschikte OLCT 100-uitvoering, vaak passender.
Toepassingen per gasrisico
De OLCT 10N kan voor verschillende gasrisico’s worden ingezet. De juiste configuratie hangt af van het gas, de ruimte, ventilatie, lekkagebron, gewenste alarmering en controllerconfiguratie.
| Toepassing | Veelgebruikte gassen | Opmerking |
|---|---|---|
| Parkeergarages en logistieke ruimten | CO, NO, NO2 | Voor ventilatiesturing en bewaking van uitlaatgassen. |
| Ketelhuizen en technische ruimten | CO, CH4, O2 | Voor detectie van verbrandingsrisico’s, gaslekkage of zuurstofbewaking. |
| Waterzuivering en afvalwater | H2S, CH4, O2 | Voor toxische gasdetectie, explosierisico en zuurstofbewaking. |
| Batterijlaadruimten en waterstofinstallaties | H2 | Voor bewaking van waterstofvorming of waterstoflekkage. |
| Laboratoria en technische ruimten | O2, CO2, NH3, NO2 | Afhankelijk van aanwezige gassen, opslag en procesrisico’s. |
| Koelruimten en food-processing | CO2, NH3, O2 | Voor CO2-bewaking, ammoniakdetectie of zuurstofbewaking, afhankelijk van installatie. |
Niet-intrusieve kalibratie en onderhoud
De OLCT 10N kan niet-intrusief worden bediend en gekalibreerd met een magneetpen. Hierdoor hoeft de behuizing voor bepaalde onderhoudshandelingen niet geopend te worden. Dat vereenvoudigt servicewerkzaamheden en helpt de betrouwbaarheid van de installatie te borgen.
Gasdetectie is een veiligheidsfunctie. Periodieke bump tests, kalibratie, inspectie en sensorvervanging moeten worden uitgevoerd volgens de voorschriften van de fabrikant, de toepassing en de interne veiligheidsprocedures. De onderhoudsfrequentie is afhankelijk van het gasrisico, de omgevingscondities en de gewenste betrouwbaarheid van het systeem.
Technische gegevens
| Specificatie | Waarde |
|---|---|
| Producttype | Digitale stationaire gasdetectie meetkop |
| Merk | Teledyne Oldham Simtronics |
| Model | OLCT 10N |
| Toepassing | Commerciële, gebouwgebonden en licht industriële gasdetectie |
| Detectie | Brandbare gassen, toxische gassen, zuurstof en koolstofdioxide |
| Communicatie | RS485 Modbus, proprietary protocol |
| Analoge uitgang | Nee, geen universele 4-20 mA meetkop |
| Compatibele controllers | Teledyne Oldham MX 16, MX 32v2, MX 43 en MX 256 |
| Voeding | 12-30 VDC |
| Stroomverbruik elektrochemische sensor | Circa 2,5 mA bij 24 VDC in normaal bedrijf |
| Stroomverbruik katalytische sensor | Circa 50 mA bij 24 VDC in normaal bedrijf |
| Stroomverbruik CO2 IR-sensor | Circa 20 mA bij 24 VDC in normaal bedrijf |
| Kalibratie | Niet-intrusief met magneetpen |
| Kabelinvoer | 2 x M16, kabeldiameter 4 tot 8 mm |
| Behuizing | ABS, UV- en schokbestendig |
| Beschermingsgraad | IP65 |
| Afmetingen | 118 x 110 x 60 mm |
| Montage | Bij voorkeur verticaal, kabelwartel naar beneden |
| EMC | EN 50270 |
| ATEX | II 3 GD voor geschikte explosimetrische uitvoeringen; Zone 2/22 afhankelijk van uitvoering |
| Niet-ATEX uitvoeringen | O2, toxische gassen en CO2 niet automatisch geschikt voor ATEX-zone |
Beschikbare accessoires en systeemcomponenten
Voor de Teledyne Oldham OLCT 10N zijn verschillende accessoires en systeemcomponenten beschikbaar. De juiste keuze hangt af van de toepassing, het gas, de controller en de gewenste onderhoudswerkwijze.
| Accessoire / component | Toepassing |
|---|---|
| Magneetpen / kalibratietool | Niet-intrusieve bediening en kalibratie. |
| Shock guard protector | Mechanische bescherming van de meetkop. |
| Kalibratiegas | Bump test, kalibratie en functionele controle. |
| Digitale RS485-kabel | Aansluiting van voeding en communicatie op de digitale lijn. |
| Gasdetectiecontroller | Centrale uitlezing, alarmering, adressering en systeemkoppeling. |
| Signaalgevers | Lokale visuele of akoestische alarmering via controller. |
| Ventilatiesturing | Aansturing van ventilatie op basis van gasconcentratie. |
| Vervangingssensor | Preventieve vervanging of vervanging na verlopen sensorlevensduur. |
Typische toepassingen
De Teledyne Oldham OLCT 10N is geschikt voor compacte digitale gasdetectiesystemen in commerciële, utilitaire en licht industriële omgevingen.
- ● Parkeergarages en parkeerdekken
- ● Ketelhuizen en technische ruimten
- ● Laboratoria
- ● Ziekenhuizen en utiliteitsgebouwen
- ● Koelruimten en food-processing
- ● Waterzuiveringen en afvalwaterinstallaties
- ● Batterijlaadruimten
- ● Waterstoftoepassingen
- ● Lichte industriële productie
- ● Gebouwgebonden ventilatiesturing
- ● Digitale gasdetectiesystemen met meerdere meetpunten
Waarom kiezen voor de Teledyne Oldham OLCT 10N?
De Teledyne Oldham OLCT 10N is een sterke keuze wanneer meerdere compacte gasdetectiemeetpunten digitaal moeten worden aangesloten op een Teledyne Oldham controller. De digitale lijnopbouw kan bekabeling en systeemopbouw vereenvoudigen ten opzichte van afzonderlijke analoge meetlijnen.
Voor toepassingen zoals parkeergarages, technische ruimten, waterzuiveringen en utiliteitsinstallaties biedt de OLCT 10N een praktische combinatie van compacte bouw, digitale communicatie, brede gaskeuze, IP65-bescherming en niet-intrusieve kalibratie.
Advies en service door VTN Veiligheidstechniek Nederland
De juiste selectie van een OLCT 10N gasdetectie meetkop hangt af van het doelgas, meetbereik, controller, digitale lijnopbouw, adressering, kabellengte, montagepositie, ventilatie, alarmstrategie en eventuele ATEX-eisen. Vooral bij digitale systemen is het belangrijk dat voeding, communicatie, lijnbelasting en eindweerstanden correct worden ontworpen.
VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire Teledyne Oldham gasdetectiesystemen voor gebouwgebonden installaties, parkeergarages, technische ruimten, waterzuiveringen, laboratoria, koeltechniek en lichte industrie.
- ● Selectie van de juiste OLCT 10N-uitvoering
- ● Keuze van doelgas, meetbereik en sensorprincipe
- ● Advies over MX 16, MX 32v2, MX 43 of MX 256 controllerkoppeling
- ● Digitale lijnberekening, adressering en bekabelingsadvies
- ● Beoordeling van montagepositie, ventilatie en gasgedrag
- ● Advies over alarmstrategie, signaalgevers en ventilatiesturing
- ● Inbedrijfstelling, kalibratie en periodiek onderhoud
Advies nodig over de juiste OLCT 10N uitvoering?
Niet iedere gasvariant, controller, lijnopbouw, ATEX-uitvoering of montagepositie is geschikt voor iedere toepassing. VTN helpt u bij het samenstellen van de juiste Teledyne Oldham OLCT 10N configuratie op basis van uw gasrisico, ruimte-indeling, digitale systeemopbouw en onderhoudsbehoefte.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
| Merk | Oldham Teledyne Simtronics |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | LEL [katalytisch] (explosiegevaar), O2 (zuurstof), CO (koolstofmonoxide), H2S (waterstofsulfide), CO2 (koolstofdioxide), NH3 (ammoniak), NO (stikstofmonoxide), NO2 (stikstofdioxide) |
| Meetprincipe | Katalytisch, Infrarood, Elektrochemisch |
| Output / Relais / Protocol | RS485 Modbus |
| Meetbereik | NO2 0 - 10 ppm, NO2 0 - 30 ppm, H2S 0 - 30.0 ppm, H2S 0 - 100 ppm, NH3 0 - 100 ppm, NO 0 - 100 ppm, CO 0 - 300 ppm, NO 0 - 300 ppm, CO 0 - 1.000 ppm, NH3 0 - 1.000 ppm, CO2 0 - 5.000 ppm, O2 0 - 30% vol., LEL 0-100% (CH4) (4,4 Vol.%), CO2 0 - 5.00% vol. (IR), CO2 0 - 100% vol. |
| Temperatuur Bereik | -40 tot +50, -20 tot +55, -20 tot +50, -20 tot +40, Zie datasheet voor specifieke sensor |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | ATEX Zone 2 |
Accessoires
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
