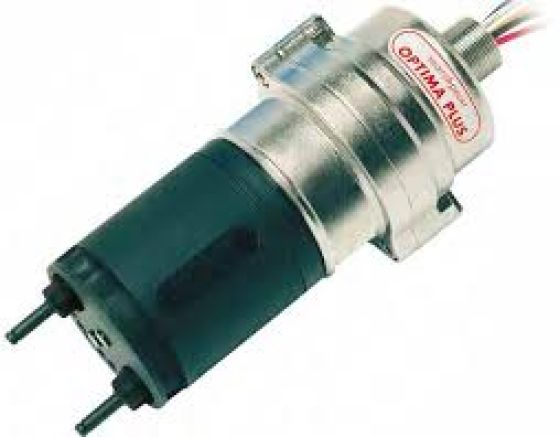

Honeywell Searchpoint Optima Plus infrarood gasdetector

De Honeywell Searchpoint Optima Plus is een vaste point-infrared gasdetector voor stationaire detectie van brandbare koolwaterstofgassen en dampen. De detector is ontwikkeld voor industriële toepassingen waar betrouwbaarheid, snelle respons, hoge beschikbaarheid en lage onderhoudsbehoefte belangrijk zijn.

De Searchpoint Optima Plus wordt toegepast in zware industriële en explosiegevaarlijke omgevingen, zoals petrochemische installaties, raffinaderijen, offshore platformen, FPSO’s, LNG- en LPG-installaties, tankopslag, gascompressorstations, gasmeet- en reduceerstations, energiecentrales en solventverwerkende industrie.

In tegenstelling tot katalytische LEL-sensoren maakt de Searchpoint Optima Plus gebruik van infraroodabsorptie. Dit meetprincipe is niet gevoelig voor veel stoffen die katalytische sensoren kunnen vergiftigen of remmen, zoals siliconen, zwavelverbindingen of bepaalde oplosmiddeldampen. Daardoor is de detector bijzonder geschikt voor omgevingen waar een conventionele katalytische LEL-meetkop sneller onderhoud nodig heeft of minder betrouwbaar kan worden.

Belangrijkste kenmerken

• ● Infrarood puntgasdetector voor stationaire gasdetectie
• ● Geschikt voor brandbare koolwaterstofgassen en dampen
• ● Leverbaar als koolwaterstofuitvoering en ethyleenuitvoering
• ● Standaard meetbereik 0-100% LEL
• ● Speciale ppm- en %v/v-bereiken beschikbaar voor specifieke toepassingen
• ● Snelle respons: T50 < 3 seconden en T90 < 4 seconden voor methaan
• ● 4-kanaals optisch meetsysteem met compensatie voor drift en omgevingsinvloeden
• ● Interne diagnostiek en vervuilingsbewaking van de optiek
• ● Dynamic Heating Control tegen condensvorming op de optiek
• ● Niet gevoelig voor katalytische sensorvergiftiging
• ● Werkt ook in zuurstofarme of inerte atmosferen, binnen de productspecificaties
• ● 4-20 mA uitgang, autosensing sink/source
• ● Optionele HART-communicatie over 4-20 mA
• ● Te integreren met de Honeywell XNX Universele Transmitter
• ● Robuuste RVS 316 behuizing
• ● IP66/67 bescherming tegen stof en water
• ● Bedrijfstemperatuur van -40 °C tot +65 °C
• ● Geschikt voor explosiegevaarlijke omgevingen, afhankelijk van uitvoering en certificering
• ● SIL 2 volgens IEC 61508

Infrarooddetectie voor brandbare koolwaterstoffen

De Searchpoint Optima Plus detecteert brandbare koolwaterstofgassen via infraroodabsorptie. Koolwaterstoffen absorberen infraroodlicht op specifieke golflengten. De detector meet deze absorptie en vertaalt dit naar een gasconcentratie, meestal in % LEL.

Omdat er geen katalytische verbranding plaatsvindt, heeft de detector geen zuurstof nodig voor de meting. Dit maakt de Searchpoint Optima Plus geschikt voor veel toepassingen waar katalytische LEL-sensoren minder goed passen, bijvoorbeeld bij inerte atmosferen, vervuilende omgevingen of locaties met kans op sensorvergiftiging.

Koolwaterstof- of ethyleenuitvoering

De juiste uitvoering wordt bepaald door het doelgas en de toepassing. Voor algemene detectie van koolwaterstofgassen wordt meestal de koolwaterstofuitvoering gekozen. Voor ethyleen en specifieke oplosmiddelen kan de ethyleenuitvoering beter passend zijn.

4-20 mA, HART en integratie met XNX

De Searchpoint Optima Plus beschikt over een 4-20 mA uitgang met autosensing sink/source. Afhankelijk van de uitvoering is HART-communicatie beschikbaar over het 4-20 mA signaal. Hiermee kunnen configuratie, kalibratie, diagnose en statusinformatie worden uitgelezen via een geschikte HART-handheld of hostomgeving.

De detector kan ook worden toegepast in combinatie met de Honeywell XNX Universele Transmitter. De XNX biedt lokale uitlezing, niet-intrusieve bediening met magnetische schakelaars en aanvullende communicatiemogelijkheden zoals relais, Modbus RTU of Foundation Fieldbus, afhankelijk van de gekozen XNX-configuratie.

Complete gas- en dampkalibraties

De Searchpoint Optima Plus wordt geconfigureerd op basis van het doelgas of de doeldamp. Voor speciale gas- en damptabellen geldt dat de detector met het daadwerkelijke doelgas of de doelstof moet worden gekalibreerd. De juiste LEL-waarde moet altijd worden gekozen volgens de geldende lokale regelgeving, bedrijfsprocedure en toepassing.

Toepassingen

De Honeywell Searchpoint Optima Plus is geschikt voor industriële locaties waar brandbare koolwaterstofgassen of dampen kunnen vrijkomen. Door de RVS 316 behuizing, IP66/67-bescherming, snelle respons en infrarood meetprincipe is de detector geschikt voor zware en kritische toepassingen.

• ● Offshore olie- en gasplatformen
• ● FPSO’s en tankers
• ● Onshore olie- en gasterminals
• ● Raffinaderijen
• ● LNG-installaties
• ● LPG-installaties
• ● Gascompressorstations
• ● Gasmeet- en reduceerstations
• ● Gasgestookte energiecentrales
• ● Petrochemische installaties
• ● Solvent printing en coating plants
• ● Opslag en verwerking van brandbare vloeistoffen
• ● Tankopslag en laad-/loslocaties
• ● Ducts en ventilatiekanalen
• ● Sampling systems voor moeilijk bereikbare meetpunten

Montage en plaatsing

De juiste montagepositie is bepalend voor de betrouwbaarheid van het gasdetectiesysteem. De detector meet op één punt. Wanneer een gaswolk de detector niet bereikt, wordt geen alarm gegenereerd. Plaatsing moet daarom worden afgestemd op het doelgas, gasdichtheid, ventilatie, procescondities, windrichting, potentiële lekkagepunten en onderhoudstoegang.

• ● Plaats de detector bij waarschijnlijke lekkagebronnen zoals flenzen, afsluiters, pompen, compressoren, appendages en laad-/lospunten
• ● Houd rekening met gasdichtheid: lichte gassen stijgen, zwaardere dampen zakken of verspreiden laag
• ● Houd rekening met buitenopstelling, windrichting, regen, zout, stof en deluge-systemen
• ● Kies geschikte accessoires zoals weerbescherming, storm baffle, dust barrier of deluge / heat shade
• ● Zorg dat functionele gastest en onderhoud veilig uitvoerbaar blijven
• ● Gebruik een remote gassing cell wanneer de detector op hoogte of moeilijk bereikbaar wordt geplaatst

Onderhoud, diagnose en functionele gastest

Door het infrarood meetprincipe heeft de Searchpoint Optima Plus een lage onderhoudsbehoefte ten opzichte van veel conventionele katalytische LEL-detectoren. De detector beschikt over interne diagnostiek, vervuilingsbewaking van de optiek en signalen voor storing, waarschuwing, inhibit en overrange.

Voor inbedrijfstelling, onderhoud en diagnose kan gebruik worden gemaakt van de SHC1 Handheld Interrogator, een geschikte XNX-configuratie of optionele HART-communicatie. De functionele gastest en kalibratie moeten altijd worden uitgevoerd met passende accessoires en een geschikt testgas voor de gekozen gasconfiguratie.

Technische gegevens

Beschikbare accessoires

Voor de Honeywell Searchpoint Optima Plus zijn verschillende accessoires beschikbaar om de detector af te stemmen op montagepositie, weersinvloeden, kalibratie, functionele test en onderhoud.

Waarom kiezen voor de Honeywell Searchpoint Optima Plus?

De Honeywell Searchpoint Optima Plus is een sterke keuze wanneer betrouwbare LEL-detectie van brandbare koolwaterstoffen nodig is in zware industriële omstandigheden. De detector combineert snelle respons, infraroodtechnologie, lage onderhoudsbehoefte, RVS 316 robuustheid en uitgebreide integratiemogelijkheden.

De detector is vooral interessant op locaties waar katalytische sensoren sneller kunnen worden beïnvloed door vergiftiging, remming, vervuiling of zuurstofarme omstandigheden. Door de optische diagnostiek, HART-optie en mogelijkheid tot integratie met XNX kan de detector worden opgenomen in professionele gasdetectiesystemen met centrale bewaking en onderhoudsdiagnose.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste toepassing van de Honeywell Searchpoint Optima Plus vraagt om zorgvuldige selectie van uitvoering, gas-/dampkalibratie, meetbereik, montagepositie, accessoires, ATEX-certificering en systeemintegratie. Factoren zoals gasdichtheid, ventilatie, procescondities, weersinvloeden, onderhoudstoegang en alarmstrategie bepalen hoe het stationaire gasdetectiesysteem moet worden ingericht.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Honeywell gasdetectiesystemen voor petrochemie, raffinaderijen, energie, tankopslag, offshore, technische ruimten, waterstofinstallaties, procesindustrie en industriële veiligheidskritische toepassingen.

• ● Selectie van de juiste uitvoering: koolwaterstof of ethyleen
• ● Beoordeling van doelgas, LEL-waarde en kalibratietabel
• ● Advies over montagepositie en gasgedrag
• ● Keuze van accessoires voor weer, stof, deluge, ducts of remote gassing
• ● Integratie met Honeywell XNX, controller, PLC of DCS
• ● Inbedrijfstelling, functionele test en kalibratie
• ● Periodiek onderhoud en storingsdiagnose
• ● Ondersteuning bij ATEX, IECEx, SIL en EN 60079-29-1 toepassingen
