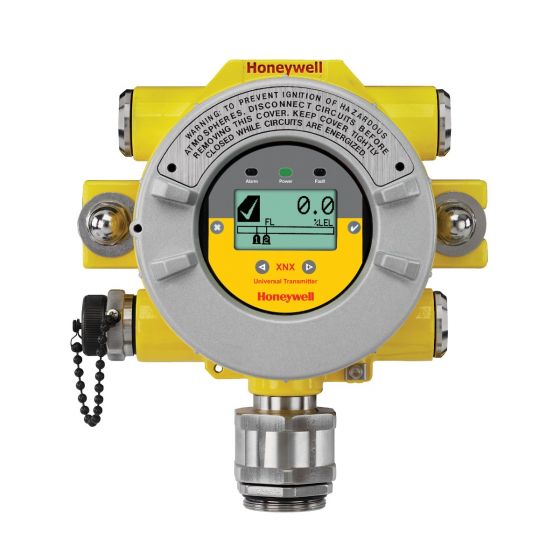

Honeywell XNX Universele Transmitter
Honeywell XNX Universele Transmitter
Te bestellen per
Stuks
Bestelbaar
Prijs op aanvraag
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De Honeywell XNX Universele Transmitter is een flexibel platform voor stationaire gasdetectie en kan worden gecombineerd met verschillende Honeywell Analytics sensortechnologieën voor brandbare gassen, toxische gassen en zuurstof. Deze uitvoering is gebaseerd op de standaard aluminium XNX transmitter met configureerbare 4-20 mA/HART-uitgang.
Dankzij de modulaire opbouw, robuuste ATEX/IECEx-behuizing, duidelijke bediening en optionele communicatie-uitgangen is de XNX geschikt voor industriële toepassingen waar betrouwbare gasdetectie, eenvoudige integratie en efficiënt onderhoud belangrijk zijn.
- ● Universele transmitter voor stationaire gasdetectie
- ● Standaard aluminium uitvoering
- ● Geschikt voor brandbare gassen, toxische gassen en zuurstof
- ● Ondersteunt elektrochemische, katalytische, infrarood- en open path infrarooddetectie
- ● Basisconfiguraties: XNX mV, XNX EC en XNX IR
- ● Standaard 4-20 mA uitgang met HART-communicatie
- ● Optioneel verkrijgbaar met relais, Modbus RTU of Foundation Fieldbus
- ● ATEX/IECEx-uitvoeringen voor Zone 1 en 2 of Zone 21 en 22, afhankelijk van configuratie
Advies: de juiste XNX-configuratie hangt af van het doelgas, sensorprincipe, meetbereik, ATEX-zone, uitgangssignaal, montagepositie en koppeling met uw bestaande gasdetectie- of procesbesturingssysteem. VTN Veiligheidstechniek Nederland adviseert, levert en ondersteunt complete Honeywell gasdetectiesystemen.
Honeywell XNX Universele Transmitter voor stationaire gasdetectie
De Honeywell XNX Universele Transmitter is ontwikkeld als flexibel platform voor stationaire gasdetectie in industriële omgevingen. De transmitter kan worden geconfigureerd voor verschillende Honeywell Analytics sensortechnologieën en vormt daarmee één uniforme interface voor uiteenlopende gasdetectietoepassingen.
Deze uitvoering is gebaseerd op de standaard aluminium XNX transmitter. De sensorkeuze wordt afgestemd op de toepassing, het aanwezige gasrisico, het gewenste meetbereik en de koppeling met het bestaande gasdetectie- of besturingssysteem.
De XNX is geschikt voor detectie van brandbare gassen, toxische gassen en zuurstof, afhankelijk van de gekozen sensorconfiguratie. Hierdoor is de transmitter breed inzetbaar in onder andere petrochemie, chemie, raffinaderijen, waterzuivering, energie, koeltechniek, waterstofinstallaties, technische ruimten en industriële procesinstallaties.
Eén platform voor meerdere gasdetectietoepassingen
De Honeywell XNX brengt elektrochemische, katalytische, infrarood- en open path infrarooddetectie samen in één herkenbare transmitterinterface. Dit vereenvoudigt bediening, configuratie, training, onderhoud en voorraadbeheer op locaties waar meerdere gassen en meetprincipes worden toegepast.
Belangrijkste kenmerken
- ● Universele transmitter voor stationaire gasdetectie
- ● Standaard aluminium uitvoering
- ● Geschikt voor verschillende Honeywell Analytics sensortechnologieën
- ● Toepasbaar voor brandbare gassen, toxische gassen en zuurstof
- ● Ondersteunt elektrochemische, katalytische, infrarood- en open path infraroodsensoren
- ● Geschikt voor lokale en remote sensoropstellingen
- ● Standaard configureerbare 4-20 mA uitgang met HART-communicatie
- ● Optioneel verkrijgbaar met relais, Modbus RTU of Foundation Fieldbus
- ● Duidelijk display met tekst, cijfers, bargraph en iconen
- ● Niet-intrusieve bediening met magnetische schakelaars
- ● ATEX/IECEx-uitvoeringen voor explosiegevaarlijke omgevingen
- ● SIL 2-beoordeling volgens IEC 61508, afhankelijk van configuratie
- ● IP66 volgens EN 60529 en NEMA 4X
- ● Hot-swap sensorcartridges voor toxische gassen en zuurstof, afhankelijk van uitvoering
- ● Auto-inhibit tijdens onderhoud, afhankelijk van configuratie
XNX-configuraties: mV, EC en IR
De XNX is leverbaar in verschillende basisconfiguraties. De juiste configuratie wordt bepaald door het type sensor dat op de transmitter wordt aangesloten.
| XNX-configuratie | Geschikt voor | Typische toepassing |
|---|---|---|
| XNX mV | MPD katalytische sensoren, MPD infraroodsensoren, Sensepoint HT, Sensepoint PPM en Model 705 HT | Brandbare gassen, hoge temperatuur toepassingen en specifieke puntdetectie. |
| XNX EC | XNX elektrochemische toxische gas- en zuurstofsensoren | Toxische gassen en zuurstofdetectie. |
| XNX IR | Searchpoint Optima Plus en Searchline Excel | Infrarood puntdetectie en open path gasdetectie. |
Geschikt voor brandbare gassen, toxische gassen en zuurstof
De Honeywell XNX Universele Transmitter is geschikt voor detectie van brandbare gassen, toxische gassen en zuurstof, afhankelijk van de gekozen sensorconfiguratie. De juiste sensor, het meetbereik, de alarmwaarden en de montagepositie moeten altijd worden afgestemd op de toepassing en de geldende veiligheidsprocedures.
In industriële installaties worden vaak meerdere meetprincipes naast elkaar toegepast. Denk aan elektrochemische sensoren voor toxische gassen en zuurstof, katalytische sensoren voor brandbare gassen, infraroodsensoren voor koolwaterstoffen en CO2 of open path infrarooddetectie voor grotere detectiezones.
Complete lijst van beschikbare gassensoren
De Honeywell XNX kan worden gecombineerd met verschillende sensoren en sensorcartridges. Onderstaande tabel geeft een overzicht van de beschikbare gasmetingen binnen de XNX EC- en MPD-configuraties.
| Sensor / gas | Nederlandse benaming | Type sensor | Indicatief meetbereik / standaardbereik |
|---|---|---|---|
| O2 | Zuurstof | XNX EC | 25,0 %Vol |
| H2S LoLo | Waterstofsulfide, laag bereik | XNX EC | 15 ppm |
| H2S Lo | Waterstofsulfide, laag bereik | XNX EC | 10 tot 50 ppm, standaard 15 ppm |
| H2S Hi | Waterstofsulfide, hoog bereik | XNX EC | 50 tot 500 ppm, standaard 100 ppm |
| CO | Koolstofmonoxide | XNX EC | 100 tot 500 ppm, standaard 300 ppm |
| SO2 Lo | Zwaveldioxide, laag bereik | XNX EC | 5 tot 20 ppm, standaard 15 ppm |
| SO2 Hi | Zwaveldioxide, hoog bereik | XNX EC | 20 tot 50 ppm, standaard 50 ppm |
| NH3 Lo | Ammoniak, laag bereik | XNX EC | 50 tot 200 ppm, standaard 200 ppm |
| NH3 Hi | Ammoniak, hoog bereik | XNX EC | 200 tot 1.000 ppm, standaard 1.000 ppm |
| Cl2 Lo | Chloor, laag bereik | XNX EC | 5 ppm |
| Cl2 Hi | Chloor, hoog bereik | XNX EC | 5 tot 20 ppm |
| ClO2 | Chloordioxide | XNX EC | 1 ppm |
| NO | Stikstofmonoxide | XNX EC | 100 ppm |
| NO2 | Stikstofdioxide | XNX EC | 5 tot 50 ppm, standaard 10 ppm |
| H2 Lo | Waterstof, laag bereik | XNX EC | 1.000 ppm |
| H2 Hi | Waterstof, hoog bereik | XNX EC | 10.000 ppm |
| HF | Waterstoffluoride | XNX EC | 12 ppm |
| PH3 | Fosfine | XNX EC | 1,2 ppm |
| HCN | Waterstofcyanide / blauwzuurgas | XNX EC | 30 ppm |
| F2 | Fluor | XNX EC | 4 ppm |
| O3 | Ozon | XNX EC | 0,4 ppm |
| ETO | Ethyleenoxide | XNX EC | 20 tot 50 ppm, standaard 25 ppm |
| CO2 | Koolstofdioxide | XNX MPD infrarood | 1 tot 5 %Vol, standaard 5 %Vol |
| CH4 | Methaan | XNX MPD infrarood | 0 tot 100% LEL of 0 tot 5 %Vol, afhankelijk van configuratie |
| HC | Koolwaterstoffen | XNX MPD infrarood | 20 tot 100% LEL, standaard 100% LEL |
| Brandbare gassen | Brandbare gassen algemeen | XNX MPD katalytisch | 20 tot 100% LEL, standaard 100% LEL |
Flexibele communicatie en systeemintegratie
De XNX wordt standaard geleverd met een configureerbare 4-20 mA uitgang met HART-communicatie. Hierdoor kan de transmitter worden geïntegreerd in veel bestaande gasdetectiecontrollers, PLC-systemen en procesbesturingssystemen.
Afhankelijk van de gekozen uitvoering zijn aanvullende communicatiemogelijkheden beschikbaar, zoals relaisuitgangen, Modbus RTU of Foundation Fieldbus. Daardoor kan de XNX worden afgestemd op de technische standaard van de installatie of het bestaande gasdetectiesysteem.
| Communicatie / uitgang | Toepassing |
|---|---|
| 4-20 mA met HART | Standaard uitgang voor koppeling met gasdetectiecontrollers, PLC’s en procesbesturingssystemen. |
| Relaismodule | Optioneel, 3 configureerbare relaisuitgangen voor lokale alarmering of stuurfuncties. |
| Modbus RTU | Optionele geïsoleerde RS485 Modbus RTU-module voor digitale systeemintegratie. |
| Foundation Fieldbus | Optionele Foundation Fieldbus H1-module voor procesbesturingssystemen. |
Lokale en remote sensoropstelling
De Honeywell XNX kan worden toegepast met lokaal gemonteerde sensoren of met sensoren die op afstand van de transmitter worden geplaatst. Dit is belangrijk wanneer het meetpunt op een andere locatie zit dan de gewenste aflees- of onderhoudspositie.
Remote montage kan waardevol zijn bij moeilijk bereikbare meetpunten, hoge of lage montageposities, kanalen, procesinstallaties of situaties waarbij de transmitter voor onderhoud beter bereikbaar moet blijven.
Eenvoudige bediening en onderhoud
De Honeywell XNX is voorzien van een duidelijk display met tekst, cijfers, bargraph en iconen. De bediening kan plaatsvinden via niet-intrusieve magnetische schakelaars. Hierdoor kan de transmitter worden bediend zonder de behuizing te openen.
Voor onderhoud biedt de XNX, afhankelijk van de uitvoering, hot-swap mogelijkheden voor toxische en zuurstofsensorcartridges. Ook beschikt het systeem over auto-inhibit tijdens onderhoud, zodat servicewerkzaamheden gecontroleerd kunnen worden uitgevoerd zonder ongewenste alarmsituaties in het systeem.
Robuuste aluminium behuizing voor industriële toepassingen
Deze uitvoering is gebaseerd op de standaard aluminium XNX transmitter. De behuizing is ontworpen voor toepassing in zware industriële omgevingen en is geschikt voor montage in explosiegevaarlijke gebieden, afhankelijk van uitvoering en certificering.
De XNX is geschikt voor buitenopstelling en industriële procesomgevingen waar betrouwbaarheid, robuustheid en eenvoudige bediening belangrijk zijn. Voor zwaardere corrosieve omgevingen kan een RVS 316-uitvoering worden overwogen.
Technische gegevens
| Specificatie | Waarde |
|---|---|
| Producttype | Universele transmitter voor stationaire gasdetectie |
| Merk | Honeywell Analytics |
| Model | XNX Universele Transmitter |
| Uitvoering | Standaard aluminium uitvoering |
| Toepassing | Stationaire detectie van brandbare gassen, toxische gassen en zuurstof |
| Ondersteunde sensortechnologieën | Elektrochemisch, katalytisch, infrarood en open path infrarood, afhankelijk van configuratie |
| Basisconfiguraties | XNX mV, XNX EC en XNX IR |
| Uitgangssignaal standaard | Configureerbare 4-20 mA uitgang met HART |
| Optionele uitgangen | Relais, Modbus RTU of Foundation Fieldbus, afhankelijk van uitvoering |
| Relaismodule | Optioneel, 3 configureerbare relaisuitgangen |
| Modbus | Optionele geïsoleerde RS485 Modbus RTU-module |
| Foundation Fieldbus | Optionele Foundation Fieldbus H1-module |
| Voedingsspanning EC en mV | 16 tot 32 VDC |
| Voedingsspanning IR | 18 tot 32 VDC |
| Nominale voedingsspanning | 24 VDC |
| Maximaal opgenomen vermogen | Afhankelijk van uitvoering, circa 6,2 W tot 13,2 W |
| Behuizing | Gelakte aluminiumlegering |
| Gewicht aluminium uitvoering | Circa 2,8 kg |
| Afmetingen | 160 x 197 x 114 mm |
| Montage | Wandmontage via geïntegreerde bevestigingspunten, optioneel pijp- of plafondmontage |
| Kabel-/wartelingangen | 5 ingangen, M25 bij ATEX/IECEx-uitvoering of 3/4 inch NPT bij UL/CSA-uitvoering |
| Beschermingsklasse | IP66 volgens EN 60529, NEMA 4X |
| Bedrijfstemperatuur | -40 °C tot +65 °C, afhankelijk van sensor en configuratie |
| Luchtvochtigheid | 0 tot 99% RV, niet-condenserend |
| Bedieningsinterface | Display met tekst, cijfers, bargraph en iconen |
| Bediening | Niet-intrusieve magnetische schakelaars |
| Explosieveiligheid | Geschikt voor Zone 1 en 2 of Zone 21 en 22, afhankelijk van uitvoering en certificering |
| Certificeringen | ATEX, IECEx, EMC en SIL 2-beoordeling, afhankelijk van uitvoering |
Mogelijke configuraties en accessoires
De Honeywell XNX is modulair opgebouwd en kan worden afgestemd op de toepassing en het bestaande gasdetectiesysteem. Afhankelijk van de gekozen uitvoering zijn onder andere de volgende opties mogelijk.
| Optie / accessoire | Toepassing |
|---|---|
| Aluminium behuizing | Standaard robuuste uitvoering voor industriële toepassingen. |
| RVS 316 behuizing | Voor corrosieve, maritieme of chemisch zwaar belaste omgevingen. |
| EC-, mV- of IR-configuratie | Afstemming op elektrochemische, katalytische, infrarood- of open path infrarooddetectie. |
| Lokale of remote sensoropstelling | Sensor op de transmitter of op afstand van de transmitter geplaatst. |
| Relaismodule | Lokale alarm- of stuurfuncties met configureerbare relaisuitgangen. |
| Modbus RTU-module | Digitale koppeling met geschikte besturingssystemen. |
| Foundation Fieldbus-module | Integratie in procesbesturingssystemen met Foundation Fieldbus H1. |
| Lokale HART-poort | Onderhoud en configuratie via HART-interface. |
| Pijpmontagekit | Montage op pijpconstructies. |
| Plafondmontagebeugel | Montage aan plafond of constructie. |
| Remote EC-sensormontagekit | Plaatsing van elektrochemische sensor op afstand van de transmitter. |
| Kanaalmontagekit | Montage in luchtkanalen of ventilatiekanalen. |
| Kalibratiegasadapter | Bump test en kalibratie met testgas. |
| Weatherproof cap | Bescherming tegen weersinvloeden bij buitenmontage. |
| Collecting cone | Ondersteuning bij detectie van lichtere gassen zoals waterstof en methaan. |
| Remote gassing kit | Functionele gastesten op afstand. |
Typische toepassingen
De Honeywell XNX Universele Transmitter is geschikt voor uiteenlopende industriële toepassingen waar stationaire gasdetectie wordt toegepast.
- ● Petrochemische industrie
- ● Chemische industrie
- ● Raffinaderijen
- ● Olie- en gasinstallaties
- ● Waterzuiveringen
- ● Energiecentrales
- ● Koeltechnische installaties met ammoniak
- ● Waterstofinstallaties
- ● Accu- en batterijruimtes
- ● Opslagtanks en laad-/loslocaties
- ● Gascompressorstations
- ● Industriële procesinstallaties
- ● Offshore en onshore installaties
- ● Technische ruimten
- ● Productieomgevingen met toxische of brandbare gasrisico’s
Waarom kiezen voor de Honeywell XNX Universele Transmitter?
De Honeywell XNX Universele Transmitter is een sterke keuze wanneer binnen één installatie meerdere gasdetectietechnologieën moeten worden gecombineerd. Eén uniforme interface voor verschillende sensorprincipes maakt bediening, onderhoud, training en systeemintegratie overzichtelijker.
Dankzij 4-20 mA/HART als standaard uitgang, optionele relais, Modbus RTU en Foundation Fieldbus kan de XNX worden geïntegreerd in veel bestaande en nieuwe gasdetectie- en procesbesturingssystemen. De robuuste aluminium behuizing, ATEX/IECEx-uitvoeringen, IP66/NEMA 4X-bescherming en SIL 2-beoordeling maken de XNX geschikt voor veeleisende industriële toepassingen.
Advies en service door VTN Veiligheidstechniek Nederland
Een stationair gasdetectiesysteem moet altijd worden afgestemd op de aanwezige gasrisico’s, de procesomgeving, ventilatie, montageposities, alarmstrategie en koppeling met bestaande besturingssystemen. De keuze voor de juiste XNX-configuratie, sensor, meetbereik en uitgangssignalen vraagt daarom om specialistisch advies.
VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Honeywell gasdetectiesystemen voor onder andere industrie, koeltechniek, petrochemie, waterzuivering, energie en technische ruimten.
- ● Selectie van de juiste XNX-configuratie
- ● Keuze van sensorprincipe, doelgas en meetbereik
- ● Advies over lokale of remote sensoropstelling
- ● Beoordeling van ATEX-zone, montagepositie en omgevingscondities
- ● Advies over 4-20 mA/HART, relais, Modbus RTU of Foundation Fieldbus
- ● Koppeling met gasdetectiecontrollers, PLC’s of procesbesturingssystemen
- ● Projectmatige levering, inbedrijfstelling en periodiek onderhoud
Advies nodig over de juiste Honeywell XNX configuratie?
Niet iedere XNX-configuratie, sensor, remote opstelling, uitgangsoptie of ATEX-uitvoering is geschikt voor iedere toepassing. VTN helpt u bij het samenstellen van de juiste Honeywell XNX Universele Transmitter op basis van uw gasrisico, installatieomgeving, systeemkoppeling en onderhoudsbehoefte.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
| Merk | Honeywell Analytics |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | LEL [infrarood] (explosiegevaar), LEL [katalytisch] (explosiegevaar), O2 (zuurstof), CO (koolstofmonoxide), H2S (waterstofsulfide), SO2 (zwaveldioxide), H2 (waterstof), CO2 (koolstofdioxide), NH3 (ammoniak), NO (stikstofmonoxide), NO2 (stikstofdioxide), CL2 (chloorgas), O3 (ozon), ETO (ethyleenoxide), CLO2 (chloordioxide), HF (waterstof fluoride), F2 (fluorine) |
| Voeding | 24V DC (16-32 V DC) |
| Output / Relais / Protocol | 4-20 mA, HART, Relais |
| Temperatuur Bereik | -40 tot +60 |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | ATEX Gecertificeerd, ATEX Zone 1, ATEX Zone 2 |
| Luchtvochtigheid | 0% tot 95% RV (niet-condenserend) |
| Kleur | Geel |
