X10 Remote CO2 sensor 0-10000 ppm (IR) tbv X50

MSA Bacharach X10 Remote CO2 sensor 0–10.000 ppm (IR)

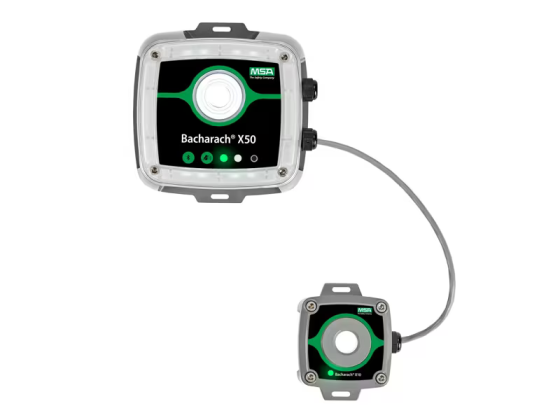

De MSA Bacharach X10 Remote CO2 sensor is een externe stationaire gasdetectiesensor voor het continu bewaken van koolstofdioxide (CO2 / R-744) in koeltechnische en industriële installaties. De sensor is speciaal ontwikkeld voor gebruik met de MSA Bacharach X50 gasdetectiemeetkop en maakt het mogelijk een detectiepunt op afstand van de X50 te installeren.

Deze uitvoering heeft een meetbereik van 0–10.000 ppm (0–1 vol.%) en maakt gebruik van NDIR-infraroodtechnologie. De sensor is geschikt voor het signaleren van verhoogde CO2-concentraties en mogelijke lekkages in installaties waarin R-744 als koudemiddel wordt gebruikt.

De X10 communiceert digitaal met de X50 via RS-485 / Modbus RTU. Hierdoor kan de sensor dicht bij potentiële lekkagepunten worden gemonteerd, terwijl de X50 op een goed bereikbare locatie blijft voor uitlezing, configuratie, alarmering en systeemintegratie.

Belangrijkste kenmerken

• ● Externe stationaire gasdetectiesensor voor CO2 / R-744
• ● Speciaal ontwikkeld voor de MSA Bacharach X50
• ● NDIR-infraroodtechnologie voor continue CO2-bewaking
• ● Meetbereik van 0–10.000 ppm (0–1 vol.%)
• ● Digitale communicatie via RS-485 / Modbus RTU
• ● Maximale kabelafstand van 100 meter tot de X50
• ● Voeding en signaalverwerking via de X50
• ● Geen zelfstandig display of geïntegreerde alarmrelais
• ● IP66-beschermingsgraad bij correcte installatie
• ● Compacte sensorbehuizing voor montage nabij lekkagepunten
• ● Geschikt voor CO2-koelinstallaties, machinekamers en technische ruimten

NDIR-infraroodtechnologie

De X10 Remote CO2 sensor werkt volgens het Non-Dispersive Infrared (NDIR) meetprincipe. Hierbij wordt de absorptie van infraroodstraling door CO2-moleculen gebruikt om de aanwezige koolstofdioxideconcentratie te bepalen.

NDIR-technologie is specifiek geschikt voor het meten van koolstofdioxide. Voor het meetprincipe is geen zuurstof of elektrochemische reactie nodig. Dit maakt deze techniek geschikt voor continue bewaking van CO2-concentraties in koeltechnische en industriële omgevingen.

Het meetbereik van 0–10.000 ppm biedt bewaking van CO2-concentraties tot 1 vol.%. Ten opzichte van de 20.000 ppm-uitvoering heeft deze sensor een lager maximaal meetbereik. Dit betekent niet automatisch dat de sensor een hogere meetnauwkeurigheid heeft. De geschikte uitvoering moet worden geselecteerd op basis van de benodigde detectiegrenzen, het te verwachten concentratieverloop en de risicoanalyse.

Technische specificaties

Geschikte controllers en systeemintegratie

De X10 Remote CO2 sensor functioneert uitsluitend in combinatie met de MSA Bacharach X50. De X50 verzorgt de voeding, verwerking van meetwaarden, configuratie, alarmering en de communicatie met bovenliggende installaties.

De X10 beschikt niet over een eigen 4-20 mA-uitgang, display of alarmrelais. Voor koppeling met een PLC, DCS, gebouwbeheersysteem of ventilatiebesturing worden de beschikbare communicatie- en uitgangsfuncties van de X50 gebruikt.

Beschikbare accessoires

Voor installatie, aansluiting en onderhoud van de X10 zijn verschillende systeemcomponenten en toebehoren relevant. De keuze is afhankelijk van de installatieomgeving, de X50-configuratie en de gewenste onderhoudsmethode.

Installatie en montagepositie

Voor een betrouwbare CO2-detectie is de juiste positionering van de sensor essentieel. Koolstofdioxide is bij gelijke temperatuur en druk zwaarder dan lucht. Bij onvoldoende ventilatie kunnen verhoogde concentraties ontstaan in lagergelegen delen van een ruimte. De werkelijke verspreiding wordt mede bepaald door luchtstromen, temperatuur, lekkagedruk en de installatieomgeving.

De optimale montagepositie wordt bepaald op basis van mogelijke lekkagebronnen, ventilatie, ruimte-indeling en de risicoanalyse. Bij CO2-koelinstallaties zijn onder andere compressoren, verdampers, afsluiters en leidingverbindingen relevante aandachtspunten.

De X10 kan maximaal 100 meter van de X50 worden geplaatst wanneer gebruik wordt gemaakt van geschikte bekabeling en de voorgeschreven installatievoorwaarden worden aangehouden.

De X10 is niet ATEX-gecertificeerd en is daarom niet bedoeld voor toepassing in geclassificeerde explosiegevaarlijke zones waarvoor gecertificeerde gasdetectieapparatuur noodzakelijk is.

Kalibratie en inbedrijfstelling

Stationaire gasdetectie vormt een onderdeel van de veiligheidsvoorzieningen van een installatie. Daarom moeten selectie, montage, bekabeling, configuratie, functietest en inbedrijfstelling zorgvuldig worden uitgevoerd.

De MSA Bacharach X-serie maakt gebruik van vooraf gekalibreerde, vervangbare sensormodules. Hierdoor kan onderhoud worden vereenvoudigd en kan een sensormodule worden vervangen zonder dat standaard een volledige kalibratie met testgas noodzakelijk is. Functionele controles en periodieke inspecties blijven onderdeel van het onderhoud volgens de fabrieksvoorschriften.

VTN kan ondersteuning bieden bij de installatie en inbedrijfstelling van de X10 in combinatie met de X50. Hierbij worden onder andere de montagepositie, elektrische aansluiting, digitale communicatie, sensorrespons, alarmgrenzen en eventuele doormeldingen gecontroleerd.

VTN beschikt over een eigen serviceorganisatie en mobiele servicedienst voor inspectie, inbedrijfstelling, functietesten en periodiek onderhoud van stationaire gasdetectiesystemen op locatie.

Typische toepassingen

• ● Industriële CO2-koelinstallaties met R-744
• ● Koeltechnische machinekamers
• ● Koel- en vriescellen
• ● Koelhuizen en distributiecentra
• ● Supermarkten en commerciële koelinstallaties
• ● Voedingsmiddelenindustrie en proceskoeling
• ● Technische ruimten met risico op CO2-lekkages
• ● Stationaire CO2-bewaking met externe meetpunten

Relevante normen en regelgeving

Bij CO2-gasdetectie in koeltechnische installaties is onder andere de EN 378-serie relevant. Deze normen beschrijven veiligheidseisen en milieueisen voor koelsystemen en warmtepompen.

De vereiste gasdetectiepunten, alarmgrenzen, ventilatievoorzieningen en beveiligingsfuncties moeten worden bepaald op basis van de installatie, het gebruikte koudemiddel, de risicoanalyse en de toepasselijke veiligheidsvoorschriften.

De toepassing van een X10 Remote CO2 sensor betekent niet automatisch dat de volledige installatie aan alle relevante normen voldoet. Ook de correcte plaatsing, configuratie, alarmering, periodieke inspectie en functionele controle zijn bepalend voor een veilige toepassing.

Waarom kiezen voor de MSA Bacharach X10 Remote CO2 sensor?

De MSA Bacharach X10 Remote CO2 sensor is een geschikte oplossing wanneer een extern CO2-meetpunt nodig is in combinatie met de X50. De compacte sensor kan strategisch nabij potentiële lekkagepunten worden geplaatst, terwijl de X50 bereikbaar blijft voor configuratie, alarmering en onderhoud.

De combinatie van NDIR-infraroodtechnologie, digitale communicatie, IP66-bescherming en een maximale kabelafstand van 100 meter biedt flexibiliteit bij het ontwerpen en uitbreiden van stationaire CO2-gasdetectiesystemen.

De uitvoering met een meetbereik van 0–10.000 ppm is met name interessant wanneer de benodigde detectie- en alarmgrenzen binnen dit bereik liggen. Voor toepassingen waarbij hogere CO2-concentraties moeten worden gemeten, is een uitvoering met een groter meetbereik beschikbaar.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste selectie en installatie van een X10 Remote CO2 sensor vraagt om technisch advies. De keuze hangt af van het meetbereik, de montagepositie, ventilatie, systeemconfiguratie, alarmstrategie, onderhoudsinterval en de geldende veiligheidsvoorschriften.

VTN Veiligheidstechniek Nederland adviseert over complete stationaire gasdetectiesystemen voor onder andere koeltechniek, industrie, distributiecentra, technische installaties en industriële procesomgevingen.

• ● Advies over de juiste CO2-sensor en het meetbereik
• ● Beoordeling van montagepositie en detectiepunten
• ● Configuratie en integratie met de MSA Bacharach X50
• ● Advies over alarmgrenzen en veiligheidsfuncties
• ● Montageadvies en projectmatige levering
• ● Professionele inbedrijfstelling en functietesten
• ● Periodiek onderhoud en mobiele service op locatie
