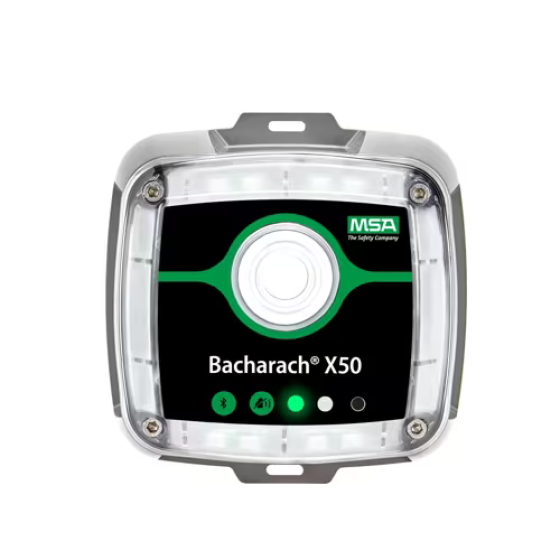

MSA Bacharach X50 Gasdetectie meetkop voor koelmiddelen
MSA Bacharach X50 Gasdetectie meetkop voor koelmiddelen + relais
Te bestellen per
Stuks
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De MSA Bacharach X50 is een vaste gasdetectie meetkop voor continue koelmiddellekdetectie in koelinstallaties, machinekamers, koel- en vriescellen en HVAC-R toepassingen. Deze uitvoering is voorzien van één vaste, ingebouwde sensor voor bewaking van één lokaal meetpunt.
De X50 is optioneel uit te breiden met een MSA Bacharach X10 remote sensor voor een extra extern meetpunt. Deze X10 remote sensor is op de productpagina te vinden bij Handige opties. Afhankelijk van de gekozen sensorvariant detecteert de X50 breedband koelmiddelengroepen of R-744 / CO₂. De meetkop beschikt over lokale alarmering, Bluetooth-configuratie via de X-Series Gas Detection app, Modbus RTU via RS-485, analoge uitgang en 4 relais.
MSA Bacharach X50 gasdetectie meetkop voor koelmiddelen
De MSA Bacharach X50 is een vaste gasdetectie meetkop voor koelmiddelen en is ontwikkeld voor continue bewaking van omgevingslucht in professionele koel- en HVAC-R installaties. Deze uitvoering is voorzien van één vaste, ingebouwde sensor en wordt gebruikt voor het vroegtijdig detecteren van koelmiddellekkages bij één lokaal meetpunt.
De X50 wordt toegepast in onder meer machinekamers, koelopslag, vriescellen, technische ruimten, supermarkten, distributiecentra, proceskoeling en industriële koelinstallaties. Afhankelijk van de gekozen sensorvariant detecteert de meetkop een breedband koelmiddelengroep of R-744 / CO₂.
Voor synthetische koelmiddelen en R-290 gebruikt de X50 een halfgeleider sensor. Voor CO₂ wordt een NDIR-infrarood sensor toegepast. De meetkop kan zelfstandig lokaal alarmeren via ingebouwde LED-indicatie, LED-randverlichting en zoemer, maar kan ook worden gekoppeld aan een gebouwbeheersysteem, PLC of gasdetectiecentrale.

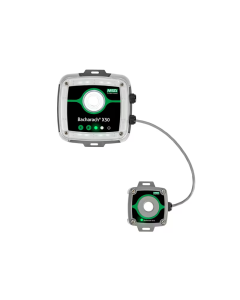

Uitbreidbaar met X10 remote sensor
De X50 kan optioneel worden uitgebreid met een MSA Bacharach X10 remote sensor. Hiermee kan een extra extern meetpunt worden bewaakt, bijvoorbeeld op een locatie waar het koelmiddellekrisico groter is of waar de sensor dichter bij een verdamper, compressor, leidingtraject, koelcel of technische ruimte moet worden geplaatst.
De X10 remote sensor wordt niet standaard meegeleverd met deze X50 meetkop. Deze is op de productpagina apart te selecteren bij Handige opties. Zo kan de X50 worden afgestemd op de installatie: alleen met de vaste ingebouwde sensor, of uitgebreid met een externe X10 remote sensor wanneer een extra meetpositie nodig is.
De X10 remote sensor is geen zelfstandig werkende gasdetector. De sensor wordt aangesloten op de X50 en werkt als externe uitbreiding van het X50-systeem.
Sensorvarianten en detecteerbare koelmiddelen
Niet elke sensorvariant detecteert elk koelmiddel. De X50 werkt met vier breedband R-gasgroepen en drie CO₂-uitvoeringen. Per breedbandgroep is één fabriekskalibratiegas vastgesteld. Alle gassen binnen dezelfde groep kunnen met die sensor worden bewaakt. Voor een hogere nauwkeurigheid kan veldkalibratie met het specifieke doelgas nodig zijn.
| Sensorvariant | Sensortechniek | Fabriekskalibratiegas | Detecteerbare koelmiddelen / doelgassen | Meetbereik |
|---|---|---|---|---|
| Breedband R-gas groep 1 | Halfgeleider / MOS | R-448A | R-448A, R-290, R-32, R-410A, R-449A, R-455A | 1.000 ppm |
| Breedband R-gas groep 2 | Halfgeleider / MOS | R-407A | R-407A, R-1234yf, R-1234ze(E), R-404A, R-407C, R-507A, R-513A, R-515B | 1.000 ppm |
| Breedband R-gas groep 3 | Halfgeleider / MOS | R-454B | R-454B, R-454A, R-454C, R-1233zd(E) | 1.000 ppm |
| Breedband R-gas groep 4 | Halfgeleider / MOS | R-134a | R-134a | 1.000 ppm |
| CO₂ 5k | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ / koolstofdioxide | 5.000 ppm |
| CO₂ 10k | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ / koolstofdioxide | 10.000 ppm |
| CO₂ 20k | NDIR-infrarood | R-744 / CO₂ | R-744 / CO₂ / koolstofdioxide | 20.000 ppm |
Belangrijke configuratie-opmerking
Voor breedband R-gasgroep 1 t/m 4 geldt dat het fabriekskalibratiegas ook als detecteerbaar gas moet worden meegenomen. Groep 1 detecteert dus ook R-448A, groep 2 ook R-407A, groep 3 ook R-454B en groep 4 detecteert R-134a.
Belangrijkste kenmerken
• Vaste gasdetectie meetkop voor koelmiddelen en HVAC-R toepassingen.
• Uitvoering met één vaste, ingebouwde sensor.
• Optioneel uit te breiden met X10 remote sensor via Handige opties.
• Sensorvarianten voor breedband koelmiddelengroepen en R-744 / CO₂.
• Geschikt voor machinekamers, koelopslag, vriescellen en technische ruimten.
• Bluetooth-configuratie via de X-Series Gas Detection app.
• Digitale communicatie via Modbus RTU over RS-485.
• Analoge uitgang configureerbaar als 4-20 mA, 1-5 V of 2-10 V.
• 4 relais voor foutmelding, laag alarm, hoog alarm en configureerbare functie.
• Geïntegreerde hoorbare en visuele alarmering met LED-randverlichting.
• IP66-behuizing bij correcte installatie.
• Vooraf gekalibreerde sensormodules voor snelle service en minder stilstand.
Installatie en integratie
De MSA Bacharach X50 is ontworpen voor vaste montage in koeltechnische installaties. De meetkop werkt op 24 VDC of 24 VAC en kan worden opgenomen in installaties met doorgeluste voeding en digitale communicatie.
Voor integratie met een gebouwbeheersysteem, PLC of gasdetectiecentrale beschikt de X50 over Modbus RTU via RS-485 en een analoge uitgang. De analoge uitgang kan worden ingesteld als 4-20 mA, 1-5 V of 2-10 V.
De X50 heeft 4 relais: foutmelding, laag alarm, hoog alarm en één configureerbaar relais. De ingebouwde LED-indicatie, LED-randverlichting en zoemer geven lokaal de status van de meetkop weer. Hierdoor kan de X50 ook zelfstandig worden toegepast op locaties waar directe lokale signalering gewenst is.
Wanneer een extra meetpunt nodig is, kan de X50 worden uitgebreid met een X10 remote sensor. Deze externe sensor is apart te selecteren bij Handige opties op de productpagina.
Specificaties X10 remote sensor als optie
De MSA Bacharach X10 remote sensor is een optionele uitbreiding voor de X50. De X10 wordt gebruikt wanneer een extern meetpunt nodig is, bijvoorbeeld in een koelcel, technische ruimte of bij een verdamper. De X10 is geen zelfstandige gasdetector en wordt aangesloten op de X50.
| Parameter | Specificatie |
|---|---|
| Productnaam | MSA Bacharach X10 Remote Gas Sensor |
| Type | Externe sensor voor MSA Bacharach X50 |
| Gebruik | Optionele uitbreiding; apart te selecteren bij Handige opties |
| Zelfstandig toepasbaar | Nee, alleen in combinatie met X50 |
| Sensorpositie | Extern meetpunt op afstand van de X50 |
| Maximale afstand tot X50 | Tot 100 meter met voorgeschreven of gelijkwaardige kabel |
| Communicatie naar X50 | Modbus RTU via RS-485 |
| Voeding | 12 VDC, geleverd vanuit de X50 |
| Bekabeling | 4-aderige afgeschermde kabel, 18 AWG / 0,75 mm² |
| Behuizing | Polycarbonaat |
| Sensorbehuizing | ABS |
| Beschermingsgraad | IP66 / Type 4 bij correcte installatie |
| Afmetingen | Ca. 106 × 82 × 55 mm |
| Gewicht | Ca. 181 g |
| Omgevingstemperatuur | -40 °C tot +50 °C |
| Luchtvochtigheid | 5-90% RV, niet-condenserend |
Onderhoud, functietest en kalibratie
De X50 maakt gebruik van vooraf gekalibreerde sensormodules. Dit vereenvoudigt onderhoud en maakt sensorvervanging in het veld sneller. Na installatie moet de werking van het instrument worden bevestigd met een functietest of kalibratie. Een kalibratie bij inbedrijfstelling wordt aanbevolen voor de beste meetprestatie.
Technische specificaties X50
| Parameter | Specificatie |
|---|---|
| Productnaam | MSA Bacharach X50 |
| Type | Vaste 1-sensor gasdetectie meetkop / koelmiddelmonitor |
| Uitvoering | Eén vaste, ingebouwde sensor |
| Uitbreiding | Optioneel uit te breiden met X10 remote sensor via Handige opties |
| Toepassing | Koelmiddellekdetectie in HVAC-R, koelinstallaties, machinekamers, koel- en vriescellen |
| Sensortechniek | Halfgeleider / MOS voor breedband R-gasgroepen; NDIR-infrarood voor CO₂ |
| Detecteerbare gassen | HFC-, HFO-, HCFC- en HC-koelmiddelen, afhankelijk van sensorgroep; R-744 / CO₂ met CO₂-uitvoering |
| Meetbereiken | R-gasgroepen: 1.000 ppm; CO₂: 5.000, 10.000 of 20.000 ppm |
| Minimale detectiegrens | Sensorafhankelijk; 50 ppm voor koelmiddelen |
| Alarmen | Geïntegreerd hoorbaar en visueel alarm met LED-randverlichting |
| Zoemer | >90 dB op 10 cm |
| Relais | 4 relais: foutmelding, laag alarm, hoog alarm en configureerbare functie |
| Relaisbelasting | DPDT, 24 V AC/DC, 2 A max. |
| Analoge uitgang | 4-20 mA, 1-5 V of 2-10 V |
| Digitale communicatie | Modbus RTU via RS-485 |
| Configuratie | Bluetooth via X-Series Gas Detection app |
| Voeding | 24 VDC ±20% of 24 VAC ±20%, 50/60 Hz |
| Vermogen | Max. 14 W |
| Beschermingsgraad | IP66 / Type 4 bij correcte installatie |
| Behuizing | Polycarbonaat |
| Sensorbehuizing | ABS |
| Omgevingstemperatuur | -40 °C tot +50 °C |
| Opslagtemperatuur | -20 °C tot +40 °C |
| Luchtvochtigheid | 5-90% RV, niet-condenserend |
| Drukbereik | 800 tot 1.100 mbar |
| Hoogte | 0 tot 3.050 m |
| Afmetingen | Ca. 164 × 160 × 84 mm |
| Gewicht | Ca. 471 g |
| Goedkeuringen / normen | UL / CSA / EN 61010-1, CE, EN 50270, EN 14624 |
| Relevante regelgeving | EN 378, F-gassenverordening, ASHRAE 15, CSA B52.2 |
Veiligheidsopmerking
De MSA Bacharach X50 is bedoeld voor vaste montage in niet-geclassificeerde, niet-explosiegevaarlijke binnenomgevingen. De X50 is niet ontworpen als intrinsiek veilige gasdetector voor gebruik in ATEX-zones of andere geclassificeerde explosiegevaarlijke omgevingen.
Aanbevolen voor
• Koel- en vriescellen.
• Machinekamers voor koelinstallaties.
• Supermarkten en distributiecentra.
• Industriële koelinstallaties.
• HVAC-R installaties.
• Proceskoeling.
• CO₂-koelsystemen met R-744.
• Installaties met HFC-, HFO-, HCFC- of HC-koelmiddelen.
• Locaties waar een extra extern meetpunt gewenst is met een optionele X10 remote sensor.
• Locaties waar EN 378 of F-gassenbeheer van toepassing is.
Waarom kiezen voor de MSA Bacharach X50 via VTN?
Met de MSA Bacharach X50 kiest u voor een krachtige vaste meetkop voor koelmiddellekdetectie. Deze uitvoering met één vaste, ingebouwde sensor is geschikt voor betrouwbare bewaking van één lokaal meetpunt en kan optioneel worden uitgebreid met een X10 remote sensor voor een extra extern meetpunt.
De X10 remote sensor is op de productpagina te vinden bij Handige opties. Zo stelt u eenvoudig de juiste configuratie samen voor uw koelinstallatie.
VTN Veiligheidstechniek Nederland ondersteunt bij de keuze van de juiste sensorvariant, projectmatige levering, inbedrijfstelling, periodiek onderhoud en kalibratie. Zo sluit de gasdetectie aan op het gebruikte koelmiddel, de installatieomgeving en de geldende veiligheidsprocedures.
| Merk | Bacharach |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | CO2 (koolstofdioxide), R32, R-1233zd, R-1234yf, R-1234ze, R134a, R290 (Propaan), R404a, R407a, R407c, R410a, R448A, R449a, R507A, R513A, R454A, R454B, R-454C, R455A, R-515B |
| Voeding | 24 VDC |
| Output / Relais / Protocol | 4-20 mA, RS485 Modbus, RS485 Modbus RTU, Relais |
| Alarmen | Hoorbaar Alarm (95 dB) |
| Meetbereik | Afhankelijk van sensor type |
| Temperatuur Bereik | -40 tot +50 |
| Connectiviteit | Bluetooth |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | NIET ATEX Gecertificeerd |
| Luchtvochtigheid | 5% tot 90% RV (niet-condenserend) |
