X10 Remote CO2 sensor 0-20000 ppm (IR) tbv X50

MSA Bacharach X10 Remote CO2 sensor 0–20.000 ppm (IR)

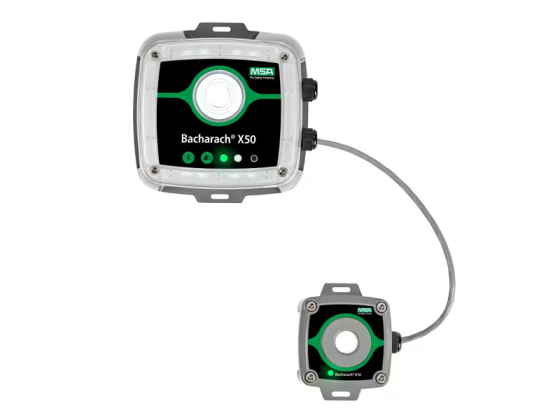

De MSA Bacharach X10 Remote CO2 sensor is een externe stationaire gasdetectiesensor voor het continu bewaken van koolstofdioxide (CO2 / R-744) in koeltechnische en industriële installaties. Deze sensor is ontwikkeld voor gebruik met de MSA Bacharach X50 gasdetectiemeetkop en maakt het mogelijk een detectiepunt op afstand van de X50 te installeren.

De sensor maakt gebruik van NDIR-infraroodtechnologie en heeft een meetbereik van 0–20.000 ppm (0–2 vol.%). Hiermee is deze uitvoering geschikt voor het detecteren van verhoogde CO2-concentraties en mogelijke lekkages in installaties waarin R-744 als koudemiddel wordt gebruikt.

De X10 communiceert digitaal met de X50 via RS-485 / Modbus RTU. Hierdoor kan de sensor dicht bij potentiële lekkagepunten worden gemonteerd, terwijl de X50 op een goed bereikbare locatie blijft voor uitlezing, configuratie, alarmering en systeemintegratie.

Belangrijkste kenmerken

• ● Externe stationaire gasdetectiesensor voor CO2 / R-744
• ● Speciaal ontwikkeld voor de MSA Bacharach X50
• ● NDIR-infraroodtechnologie voor continue CO2-bewaking
• ● Meetbereik van 0–20.000 ppm (0–2 vol.%)
• ● Digitale communicatie via RS-485 / Modbus RTU
• ● Maximale kabelafstand van 100 meter tot de X50
• ● Voeding en signaalverwerking via de X50
• ● Geen zelfstandig display of geïntegreerde alarmrelais
• ● IP66-beschermingsgraad bij correcte installatie
• ● Compacte sensorbehuizing voor montage nabij lekkagepunten
• ● Geschikt voor CO2-koelinstallaties, machinekamers en technische ruimten

NDIR-infraroodtechnologie

De X10 Remote CO2 sensor werkt volgens het Non-Dispersive Infrared (NDIR) meetprincipe. Hierbij wordt de absorptie van infraroodstraling door CO2-moleculen gebruikt om de aanwezige koolstofdioxideconcentratie te bepalen.

NDIR-technologie is specifiek geschikt voor het meten van koolstofdioxide en heeft als voordeel dat geen chemische reactie of zuurstof nodig is voor de meting. Dit maakt het meetprincipe geschikt voor continue bewaking in industriële en koeltechnische toepassingen.

Het meetbereik van 0–20.000 ppm is bedoeld voor detectie van verhoogde CO2-concentraties. De juiste alarmniveaus moeten worden afgestemd op de risicoanalyse, de installatieomgeving en de toepasselijke veiligheidsvoorschriften.

Technische specificaties

Geschikte controllers en systeemintegratie

De X10 Remote CO2 sensor functioneert uitsluitend in combinatie met de MSA Bacharach X50. De X50 verzorgt de voedingsspanning, verwerking van meetwaarden, configuratie, alarmering en eventuele communicatie met andere installaties.

De X10 heeft zelf geen directe 4-20 mA-uitgang, display of alarmrelais. Voor koppeling met een PLC, DCS, gebouwbeheersysteem of ventilatiebesturing worden de beschikbare communicatie- en uitgangsfuncties van de X50 gebruikt.

Beschikbare accessoires

Voor de installatie en het onderhoud van een X10 Remote CO2 sensor zijn verschillende systeemcomponenten en toebehoren relevant. De juiste keuze is afhankelijk van de installatieomgeving, de X50-configuratie en de gewenste onderhoudsmethode.

Installatie en montagepositie

Voor een betrouwbare CO2-detectie is de juiste positionering van de sensor essentieel. Koolstofdioxide is bij gelijke temperatuur en druk zwaarder dan lucht en kan zich bij onvoldoende ventilatie ophopen in lagergelegen delen van een ruimte.

De optimale montagepositie wordt bepaald op basis van mogelijke lekkagebronnen, luchtstromen, ventilatie, ruimte-indeling en de aanwezige risico's. Bij CO2-koelinstallaties zijn onder andere compressoren, verdampers, afsluiters en leidingverbindingen relevante aandachtspunten.

De X10 kan maximaal 100 meter van de X50 worden geplaatst wanneer gebruik wordt gemaakt van geschikte bekabeling en de voorgeschreven installatievoorwaarden worden aangehouden.

De X10 is niet ATEX-gecertificeerd en is niet bedoeld voor gebruik in geclassificeerde explosiegevaarlijke zones waarvoor een gecertificeerde gasdetector vereist is.

Kalibratie en inbedrijfstelling

Stationaire gasdetectie is een veiligheidsvoorziening. Daarom moeten selectie, montage, bekabeling, configuratie, functietest en inbedrijfstelling zorgvuldig worden uitgevoerd.

VTN kan ondersteuning bieden bij de installatie en inbedrijfstelling van de X10 in combinatie met de X50. Hierbij worden onder andere de montagepositie, elektrische aansluiting, digitale communicatie, meetwaarden, alarmgrenzen en eventuele doormeldingen gecontroleerd.

Voor betrouwbare werking is periodiek onderhoud volgens de voorschriften van MSA Bacharach noodzakelijk. Tijdens onderhoud kunnen onder andere de sensorrespons, kalibratie, communicatie met de X50 en de ingestelde beveiligingsfuncties worden gecontroleerd.

VTN beschikt over een eigen serviceorganisatie en mobiele servicedienst voor inspectie, kalibratie, inbedrijfstelling en periodiek onderhoud van stationaire gasdetectiesystemen op locatie.

Typische toepassingen

• ● Industriële CO2-koelinstallaties met R-744
• ● Koeltechnische machinekamers
• ● Koel- en vriescellen
• ● Koelhuizen en distributiecentra
• ● Supermarkten en commerciële koelinstallaties
• ● Voedingsmiddelenindustrie en proceskoeling
• ● Technische ruimten met risico op CO2-lekkages
• ● Stationaire CO2-bewaking met externe meetpunten

Relevante normen en regelgeving

Bij CO2-gasdetectie in koeltechnische installaties is onder andere de EN 378-serie relevant. Deze normen beschrijven veiligheidseisen en milieueisen voor koelsystemen en warmtepompen.

De vereiste detectiepunten, alarmgrenzen, ventilatievoorzieningen en beveiligingsfuncties moeten worden bepaald op basis van de installatie, het toegepaste koudemiddel, de risicoanalyse en de toepasselijke regelgeving.

De toepassing van een X10 Remote CO2 sensor betekent niet automatisch dat de volledige installatie aan alle relevante normen voldoet. Ook de correcte plaatsing, configuratie, alarmering en periodieke controle zijn bepalend voor een veilige toepassing.

Waarom kiezen voor de MSA Bacharach X10 Remote CO2 sensor?

De MSA Bacharach X10 Remote CO2 sensor is een geschikte oplossing wanneer een extern CO2-meetpunt nodig is in combinatie met een X50. De compacte sensor kan strategisch nabij potentiële lekkagepunten worden geplaatst, terwijl de X50 bereikbaar blijft voor configuratie, alarmering en onderhoud.

De combinatie van NDIR-infraroodtechnologie, digitale communicatie, IP66-bescherming en een maximale kabelafstand van 100 meter biedt flexibiliteit bij het ontwerpen en uitbreiden van stationaire CO2-gasdetectiesystemen.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste selectie en installatie van een X10 Remote CO2 sensor vraagt om technisch advies. De keuze hangt af van het meetbereik, de montagepositie, ventilatie, systeemconfiguratie, alarmstrategie, onderhoudsinterval en de geldende veiligheidsvoorschriften.

VTN Veiligheidstechniek Nederland adviseert over complete stationaire gasdetectiesystemen voor onder andere koeltechniek, industrie, distributiecentra, technische installaties en industriële procesomgevingen.

• ● Advies over de juiste CO2-sensor en het meetbereik
• ● Beoordeling van montagepositie en detectiepunten
• ● Configuratie en integratie met de MSA Bacharach X50
• ● Advies over alarmgrenzen en veiligheidsfuncties
• ● Montageadvies en projectmatige levering
• ● Professionele inbedrijfstelling en kalibratie
• ● Periodiek onderhoud en mobiele service op locatie
