X10 Remote CO2 sensor 0-5000 ppm (IR) tbv X50
Te bestellen per
stuks
Levertijd: 3 tot 4 weken
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De MSA Bacharach X10 Remote CO2 sensor 0–5.000 ppm (IR) is een externe stationaire gasdetectiesensor voor continue bewaking van koolstofdioxide (CO2 / R-744) in koeltechnische en industriële installaties. De sensor maakt gebruik van NDIR-infraroodtechnologie en is ontwikkeld voor gebruik in combinatie met de MSA Bacharach X50 gasdetectiemeetkop.
De X10 heeft een meetbereik van 0–5.000 ppm (0–0,5 vol.%) en is geschikt voor toepassingen waarbij verhoogde CO2-concentraties binnen dit meetbereik moeten worden gedetecteerd. De sensor kan op afstand van de X50 worden geplaatst, bijvoorbeeld nabij mogelijke lekkagepunten in machinekamers, koel- en vriescellen en technische ruimten. De meetgegevens worden digitaal doorgestuurd naar de X50 voor verwerking en alarmering.
- ● Externe stationaire CO2-sensor voor de MSA Bacharach X50
- ● NDIR-infraroodtechnologie voor continue CO2-detectie
- ● Meetbereik van 0–5.000 ppm (0–0,5 vol.%)
- ● Geschikt voor CO2-koelinstallaties met R-744
- ● Digitale communicatie via RS-485 / Modbus RTU
- ● Externe montage tot 100 meter vanaf de X50
- ● IP66-beschermingsgraad bij correcte installatie
- ● Voeding, configuratie en alarmering via de X50
Advies: de X10 is geen zelfstandige gasdetector en functioneert uitsluitend in combinatie met de MSA Bacharach X50. Het meetbereik van 0–5.000 ppm moet aansluiten op de gewenste detectie- en alarmgrenzen. Laat de sensorselectie, montagepositie en configuratie beoordelen door een gasdetectiespecialist van VTN.
MSA Bacharach X10 Remote CO2 sensor 0–5.000 ppm (IR)
De MSA Bacharach X10 Remote CO2 sensor is een externe stationaire gasdetectiesensor voor continue bewaking van koolstofdioxide (CO2 / R-744) in koeltechnische en industriële installaties. Deze sensor is ontwikkeld voor gebruik met de MSA Bacharach X50 gasdetectiemeetkop en maakt het mogelijk een detectiepunt op afstand van de X50 te installeren.
Deze uitvoering heeft een meetbereik van 0–5.000 ppm (0–0,5 vol.%) en maakt gebruik van NDIR-infraroodtechnologie. De sensor is geschikt voor het signaleren van verhoogde CO2-concentraties binnen dit bereik, bijvoorbeeld in installaties waarin R-744 als koudemiddel wordt gebruikt.
De X10 communiceert digitaal met de X50 via RS-485 / Modbus RTU. Hierdoor kan de sensor nabij potentiële lekkagepunten worden gemonteerd, terwijl de X50 op een goed bereikbare locatie blijft voor configuratie, uitlezing, alarmering en systeemintegratie.
Externe CO2-detectie voor de MSA Bacharach X50

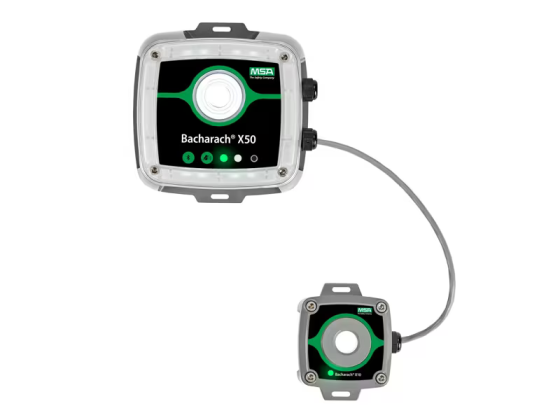

De X10 is geen zelfstandige gasdetectiemeetkop, maar een externe sensor voor de X50. De X50 verzorgt de voeding, verwerking van meetgegevens, configuratie en alarmering. Voor communicatie met een PLC, gebouwbeheersysteem of ventilatiebesturing worden de geschikte aansluit- en uitgangsmogelijkheden van de X50 gebruikt.
Belangrijkste kenmerken
- ● Externe stationaire gasdetectiesensor voor CO2 / R-744
- ● Speciaal ontwikkeld voor de MSA Bacharach X50
- ● NDIR-infraroodtechnologie voor continue CO2-bewaking
- ● Meetbereik van 0–5.000 ppm (0–0,5 vol.%)
- ● Digitale communicatie via RS-485 / Modbus RTU
- ● Maximale kabelafstand van 100 meter tot de X50
- ● Voeding en signaalverwerking via de X50
- ● Geen zelfstandig display of geïntegreerde alarmrelais
- ● IP66-beschermingsgraad bij correcte installatie
- ● Vooraf gekalibreerde, vervangbare sensormodule
- ● Compacte sensorbehuizing voor montage nabij potentiële lekkagepunten
NDIR-infraroodtechnologie
De X10 Remote CO2 sensor werkt volgens het Non-Dispersive Infrared (NDIR) meetprincipe. Hierbij wordt de absorptie van infraroodstraling door CO2-moleculen gebruikt om de aanwezige koolstofdioxideconcentratie te bepalen.
NDIR-technologie is specifiek geschikt voor het meten van koolstofdioxide. Voor het meetprincipe is geen zuurstof of elektrochemische reactie nodig. Hierdoor is deze techniek geschikt voor continue CO2-bewaking in koeltechnische en industriële omgevingen.
Het meetbereik van 0–5.000 ppm is geschikt voor toepassingen waarbij de gewenste detectie- en alarmgrenzen binnen dit bereik liggen. De sensor kan concentraties tot maximaal 0,5 vol.% weergeven. Voor toepassingen waarbij hogere CO2-concentraties moeten worden gemeten, zijn uitvoeringen met meetbereiken van 0–10.000 ppm en 0–20.000 ppm beschikbaar.
Een lager meetbereik betekent niet automatisch dat de sensor nauwkeuriger is. De juiste keuze moet worden gemaakt op basis van de benodigde alarmgrenzen, verwachte concentraties, toepasselijke voorschriften en risicoanalyse.
Beschikbare CO2-meetbereiken
De MSA Bacharach X10 Remote CO2 sensor is verkrijgbaar in drie infrarooduitvoeringen. De keuze is afhankelijk van het gewenste meetbereik en het veiligheidsconcept van de installatie.
| Uitvoering | Meetbereik | Fabrikantartikelnummer |
|---|---|---|
| X10 CO2 5k IR | 0–5.000 ppm | 10254043 |
| X10 CO2 10k IR | 0–10.000 ppm | 10254159 |
| X10 CO2 20k IR | 0–20.000 ppm | 10254160 |
Technische specificaties
| Specificatie | Waarde |
|---|---|
| Producttype | Externe stationaire gasdetectiesensor |
| Merk | MSA Bacharach |
| Model | X10 Remote CO2 |
| Fabrikantartikelnummer | 10254043 |
| Vervangbare sensormodule | 10254049 |
| Detecteerbaar gas | Koolstofdioxide (CO2 / R-744) |
| Meetbereik | 0–5.000 ppm (0–0,5 vol.%) |
| Meetprincipe | NDIR-infrarood |
| Compatibiliteit | MSA Bacharach X50 |
| Communicatie | RS-485 / Modbus RTU |
| Voeding | 12 V DC via X50 |
| Maximale kabelafstand | 100 meter met geschikte bekabeling |
| Bekabeling | 4-aderige afgeschermde kabel volgens installatievoorschrift |
| Display | Nee, uitlezing via X50 |
| Alarmrelais | Via X50 |
| Beschermingsgraad | IP66 bij correcte installatie |
| Behuizingsmateriaal | Polycarbonaat / ABS |
| Afmetingen | Ca. 106 × 82 × 55 mm |
| Gewicht | Ca. 181 gram |
| Bedrijfstemperatuur | -40 °C tot +50 °C |
| Luchtvochtigheid | 5–90% RV, niet-condenserend |
| ATEX | Niet ATEX-gecertificeerd |
Geschikte controllers en systeemintegratie
De X10 Remote CO2 sensor functioneert uitsluitend in combinatie met de MSA Bacharach X50. De X50 verzorgt de voeding, verwerking van meetwaarden, configuratie, alarmering en communicatie met bovenliggende installaties.
De X10 beschikt niet over een eigen 4-20 mA-uitgang, display of alarmrelais. Voor koppeling met een PLC, DCS, gebouwbeheersysteem of ventilatiebesturing worden de beschikbare communicatie- en uitgangsfuncties van de X50 gebruikt.
| Systeem | Toepassing |
|---|---|
| MSA Bacharach X50 | Vereiste gasdetectiemeetkop voor voeding, uitlezing, configuratie en alarmering. |
| RS-485 / Modbus RTU | Digitale communicatie tussen de X10 en X50. |
| PLC / DCS | Integratie via geschikte uitgangen van de X50. |
| Gebouwbeheersysteem | Centrale gasbewaking en doormelding via de X50. |
| Ventilatie- en alarmsturing | Aansturing via de geconfigureerde alarm- en relaisfuncties van de X50. |
Beschikbare accessoires
Voor installatie, aansluiting en onderhoud van de X10 zijn verschillende systeemcomponenten en toebehoren relevant. De keuze is afhankelijk van de installatieomgeving, de X50-configuratie en de gewenste onderhoudsmethode.
| Accessoire / component | Toepassing |
|---|---|
| MSA Bacharach X50 | Noodzakelijke basiseenheid voor werking van de X10. |
| Afgeschermde aansluitkabel | Verbinding tussen X10 en X50 volgens de installatievoorschriften. |
| CO2-vervangingsmodule 10254049 | Vooraf gekalibreerde vervangbare sensormodule voor de 5.000 ppm-uitvoering. |
| CO2-testgas | Functionele controle volgens de onderhoudsvoorschriften. |
| Externe alarmgevers | Akoestische of optische alarmering via geschikte aansturing door de X50. |
Installatie en montagepositie
Voor een betrouwbare CO2-detectie is de juiste positionering van de sensor essentieel. Koolstofdioxide is bij gelijke temperatuur en druk zwaarder dan lucht en kan zich onder bepaalde omstandigheden ophopen in lagergelegen delen van een ruimte. De verspreiding bij een lekkage wordt daarnaast beïnvloed door onder andere luchtstromen, temperatuur, lekkagedruk en ventilatie.
De optimale montagepositie wordt bepaald op basis van mogelijke lekkagebronnen, ventilatie, ruimte-indeling en de risicoanalyse. Bij CO2-koelinstallaties zijn onder andere compressoren, verdampers, afsluiters en leidingverbindingen relevante aandachtspunten.
De X10 kan maximaal 100 meter van de X50 worden geplaatst wanneer gebruik wordt gemaakt van geschikte bekabeling en de voorgeschreven installatievoorwaarden worden aangehouden.
De X10 is niet ATEX-gecertificeerd en is daarom niet bedoeld voor toepassing in geclassificeerde explosiegevaarlijke zones waarvoor gecertificeerde gasdetectieapparatuur noodzakelijk is.
Kalibratie en inbedrijfstelling
Stationaire gasdetectie vormt een onderdeel van de veiligheidsvoorzieningen van een installatie. Daarom moeten selectie, montage, bekabeling, configuratie, functietest en inbedrijfstelling zorgvuldig worden uitgevoerd.
De MSA Bacharach X-serie maakt gebruik van vooraf gekalibreerde, vervangbare sensormodules. Hierdoor kan een sensor worden vervangen zonder dat bij iedere modulewissel een volledige kalibratie met testgas noodzakelijk is. Periodieke inspecties en de voorgeschreven functionele controles blijven wel belangrijk.
VTN kan ondersteuning bieden bij installatie en inbedrijfstelling van de X10 in combinatie met de X50. Hierbij worden onder andere de montagepositie, elektrische aansluiting, digitale communicatie, sensorrespons, alarmgrenzen en eventuele doormeldingen gecontroleerd.
VTN beschikt over een eigen serviceorganisatie en mobiele servicedienst voor inspectie, inbedrijfstelling, functietesten en periodiek onderhoud van stationaire gasdetectiesystemen op locatie.
Typische toepassingen
- ● CO2-koelinstallaties met R-744
- ● Koeltechnische machinekamers
- ● Koel- en vriescellen
- ● Koelhuizen en distributiecentra
- ● Supermarkten met commerciële koelinstallaties
- ● Voedingsmiddelenindustrie en proceskoeling
- ● Technische ruimten met risico op CO2-lekkages
- ● Stationaire CO2-bewaking met externe meetpunten
Relevante normen en regelgeving
Bij CO2-gasdetectie in koeltechnische installaties is onder andere de EN 378-serie relevant. Deze normen beschrijven veiligheidseisen en milieueisen voor koelsystemen en warmtepompen.
De vereiste gasdetectiepunten, alarmgrenzen, ventilatievoorzieningen en beveiligingsfuncties moeten worden bepaald op basis van de installatie, het toegepaste koudemiddel, de risicoanalyse en de geldende veiligheidsvoorschriften.
Bij de selectie van deze uitvoering moet er rekening mee worden gehouden dat de sensor een maximaal meetbereik heeft van 5.000 ppm. Wanneer hogere alarmgrenzen of meetconcentraties noodzakelijk zijn, moet een uitvoering met een groter meetbereik worden geselecteerd.
De toepassing van een X10 Remote CO2 sensor betekent niet automatisch dat de volledige installatie aan alle relevante normen voldoet. Ook de correcte plaatsing, configuratie, alarmering en periodieke controle zijn bepalend.
Waarom kiezen voor de MSA Bacharach X10 Remote CO2 sensor?
De MSA Bacharach X10 Remote CO2 sensor is een geschikte oplossing wanneer een extern CO2-meetpunt nodig is in combinatie met de X50. De compacte sensor kan nabij potentiële lekkagepunten worden geplaatst, terwijl de X50 bereikbaar blijft voor configuratie, alarmering en onderhoud.
De combinatie van NDIR-infraroodtechnologie, digitale communicatie, IP66-bescherming en een maximale kabelafstand van 100 meter biedt flexibiliteit bij het ontwerpen en uitbreiden van stationaire CO2-gasdetectiesystemen.
De uitvoering met een meetbereik van 0–5.000 ppm is vooral geschikt wanneer de benodigde detectie- en alarmgrenzen binnen dit bereik liggen. Voor toepassingen met hogere CO2-concentraties zijn uitvoeringen met een meetbereik van 10.000 ppm of 20.000 ppm beschikbaar.
Advies en service door VTN Veiligheidstechniek Nederland
De juiste selectie en installatie van een X10 Remote CO2 sensor vraagt om technisch advies. De keuze hangt af van het meetbereik, de montagepositie, ventilatie, systeemconfiguratie, alarmstrategie, onderhoudsinterval en de geldende veiligheidsvoorschriften.
VTN Veiligheidstechniek Nederland adviseert over complete stationaire gasdetectiesystemen voor onder andere koeltechniek, industrie, distributiecentra, technische installaties en industriële procesomgevingen.
- ● Advies over de juiste CO2-sensor en het meetbereik
- ● Beoordeling van montagepositie en detectiepunten
- ● Configuratie en integratie met de MSA Bacharach X50
- ● Advies over alarmgrenzen en veiligheidsfuncties
- ● Montageadvies en projectmatige levering
- ● Professionele inbedrijfstelling en functietesten
- ● Periodiek onderhoud en mobiele service op locatie
Advies nodig over de juiste X10 Remote CO2 sensor?
Niet iedere sensorpositie, alarmgrens of systeemconfiguratie is geschikt voor iedere CO2-installatie. VTN helpt u bij het bepalen van de juiste gasdetectieoplossing op basis van uw installatie, het gewenste meetbereik, de aanwezige gasrisico's en de X50-configuratie.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
