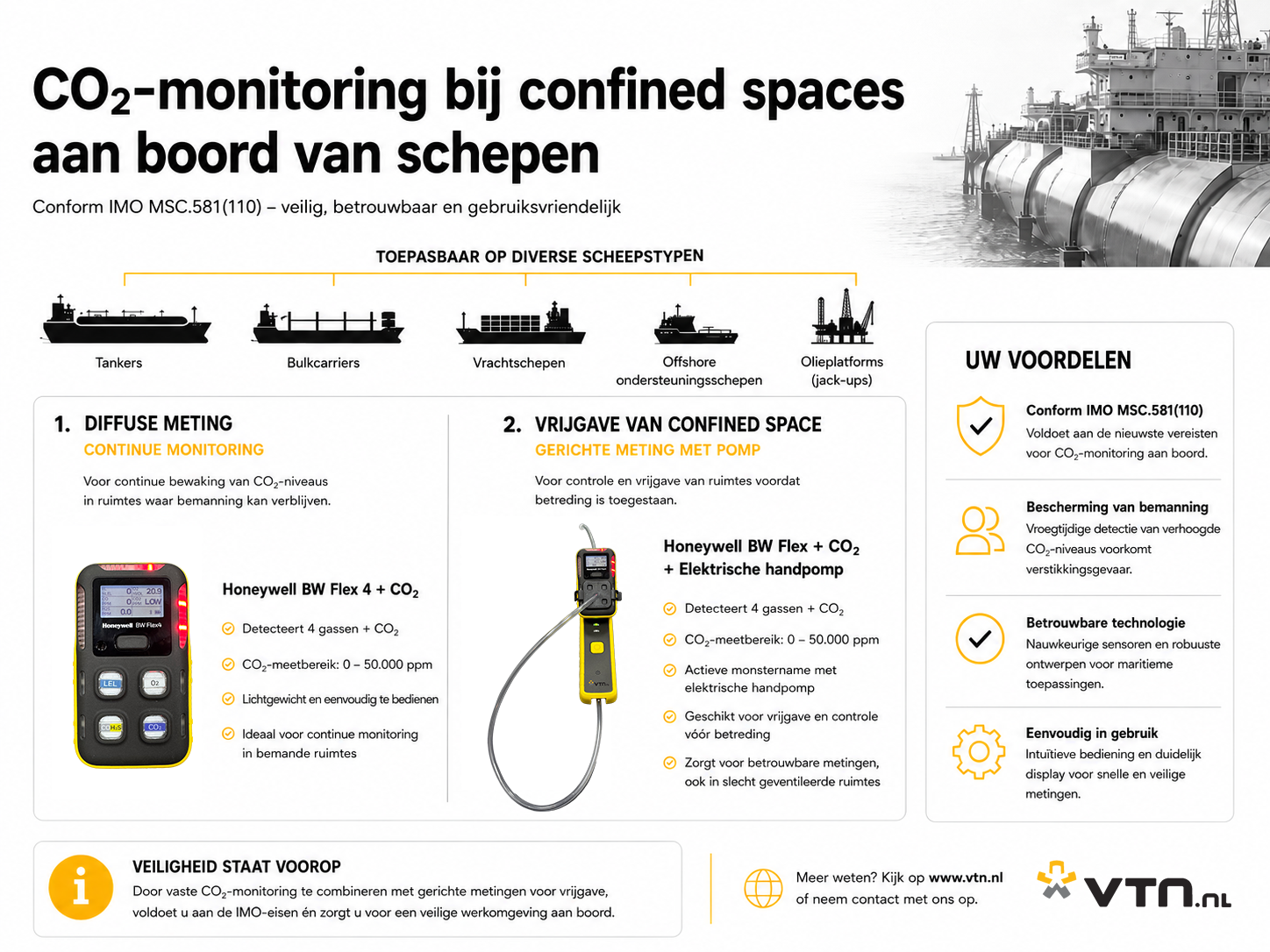

IMO MSC.581(110) en CO2-monitoring bij confined spaces aan boord van schepen
IMO MSC.581(110) en CO2 gasdetectie bij confined spaces aan boord van schepen
Veilig werken in confined spaces met Honeywell BW gasdetectie
IMO Resolution MSC.581(110) stelt aangescherpte aanbevelingen voor het veilig betreden van confined spaces, oftewel besloten ruimten aan boord van schepen. De nadruk ligt niet alleen op meten vóór betreding, maar op een volledig beheerst proces: risicoanalyse, een scheepsspecifiek register van confined spaces, een permit-to-work procedure, training, noodprocedures, ventilatie en continue persoonlijke gasbewaking.
Voor rederijen, scheepsbeheerders, offshorebedrijven, surveyors en technische dienstverleners betekent dit dat bestaande gasdetectie opnieuw moet worden beoordeeld. Veel standaard 4-gasdetectors meten zuurstof, explosiegevaar, koolmonoxide en waterstofsulfide, maar hebben geen aparte CO2-sensor. Juist kooldioxide is binnen de aanbevelingen van MSC.581(110) een belangrijk aandachtspunt bij het veilig betreden van confined spaces.
VTN Veiligheidstechniek Nederland helpt u bij het samenstellen van een praktische Honeywell BW meetoplossing voor confined space entry, vrijgave van besloten ruimten en persoonlijke gasbewaking tijdens werkzaamheden aan boord.
Waarom CO2-meting belangrijk is bij confined spaces
Kooldioxide is kleurloos en geurloos. Een verhoogde CO2-concentratie wordt daardoor niet vanzelf opgemerkt. In confined spaces kan CO2 aanwezig zijn of ontstaan door onder andere ladingresten, biologische processen, ademhaling, onvoldoende ventilatie, blusinstallaties, inertisering of fermentatie.
Alleen meten op zuurstof is niet voldoende om verhoogde CO2-concentraties betrouwbaar uit te sluiten. CO2 kan op een gevaarlijk niveau aanwezig zijn terwijl de zuurstofwaarde nog relatief normaal lijkt. Daarom is een gasdetector met aparte CO2-sensor een belangrijke aanvulling op de standaard meting van O2, LEL, CO en H2S.
Bij confined space entry wordt onder andere gekeken naar veilige en stabiele meetwaarden voor Zuurstof (O2), Kooldioxide (CO2), Brandbare gassen of dampen (LEL), Waterstofsulfide (H2S), Koolmonoxide (CO).
De exacte meetprocedure, alarmwaarden en vrijgave criteria moeten altijd worden vastgelegd in het Safety Management System, de risicoanalyse en de interne veiligheidsprocedure aan boord.
De VTN-oplossing: BW Flex 4 + CO2 met elektrische handpomp
De VTN-oplossing: BW Flex 4 + CO2 met elektrische handpomp Voor confined space toepassingen binnen de maritieme sector adviseert VTN de combinatie van:
BW Flex 4 + CO2 (IMO MSC.581(110) / SOLAS-MED conform)
BW Universele elektrische gasdetectie handpomp met filter
Geschikte monsternameslang
Kalibratieadapter
Filters
Kalibratiegas
Periodieke kalibratie en service door VTN
Met deze combinatie kan de Honeywell BW Flex 4 + CO2 worden gebruikt voor persoonlijke gasbewaking én, in combinatie met de elektrische handpomp, voor voorcontrole en vrijgavemetingen van confined spaces.
De BW Flex 4 + CO2 is een servicebare multigasdetector van Honeywell BW Technologies. Deze configuratie meet vijf belangrijke gasrisico’s tegelijk:
Zuurstof (O2)
Explosiegevaar (%LEL)
Waterstofsulfide (H2S)
Koolmonoxide (CO)
Kooldioxide (CO2)
De detector is geschikt voor persoonlijke gasbewaking tijdens werkzaamheden in risicovolle omgevingen. De gebruiker draagt de detector in de ademzone, zodat de directe werkomgeving continu wordt bewaakt. Bij gevaarlijke concentraties geeft de meter een duidelijk akoestisch, visueel en trilalarm.
Deze configuratie is bijzonder relevant voor werkzaamheden in en rondom:
Vrijgave van confined spaces met de BW elektrische handpomp
De BW Flex 4 + CO2 is standaard een diffusie-gasdetector. Voor het vrijgeven van confined spaces is het vaak nodig om de atmosfeer eerst op afstand te meten, voordat iemand de ruimte betreedt.

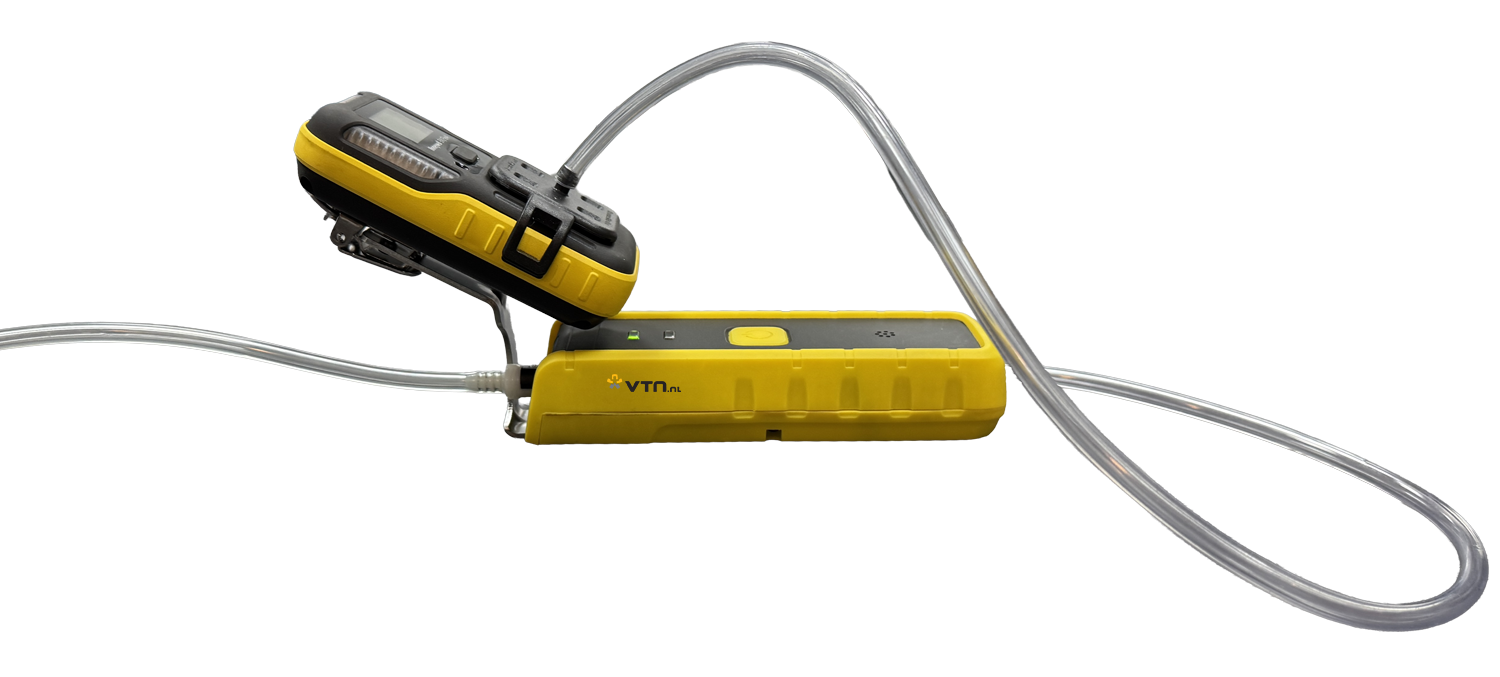

In combinatie met de BW Universele elektrische gasdetectie handpomp met filter kan de BW Flex 4 + CO2 worden gebruikt voor monsterneming op afstand. Door de monsternameslang via de kalibratieadapter op de gasdetector aan te sluiten, wordt van de diffuse BW Flex een gepompte meetoplossing gemaakt.
De elektrische handpomp zuigt lucht aan uit de confined space en voert het monster langs de sensoren van de gasdetector. Hierdoor kan de atmosfeer vooraf worden gecontroleerd, bijvoorbeeld op verschillende hoogtes of meetpunten in een tank, laadruimte, pompkamer of mangat.
Belangrijk bij vrijgavemetingen:
Gebruik de juiste slang voor het gas dat gemeten moet worden
Houd rekening met responstijd en slanglengte
Meet op verschillende niveaus waar dat nodig is
Gebruik geschikte filters
Controleer de sensorconfiguratie
Voer een bump test en kalibratie uit volgens procedure
Van 4-gas naar 5-gas: waarom standaarddetectie niet altijd genoeg is
Veel bestaande gasdetectieprocedures aan boord zijn gebaseerd op een klassieke 4-gasconfiguratie: O2, LEL, CO en H2S. Voor veel toepassingen blijft dit een waardevolle basis, maar bij confined space entry volgens MSC.581(110) moet CO2 nadrukkelijk worden meegenomen wanneer dit uit de regelgeving, procedure of risicoanalyse volgt.
De BW Flex 4 + CO2 vult dit aan door naast O2, LEL, CO en H2S ook CO2 te meten. Daarmee sluit deze configuratie beter aan op moderne confined space procedures in de scheepvaart, offshore en maritieme industrie.
Praktische implementatie aan boord
Een goede meetoplossing bestaat uit meer dan alleen de juiste gasdetector. Voor een aantoonbare en herhaalbare werkwijze adviseert VTN om de volgende onderdelen op te nemen in de confined space procedure.
1. Register van confined spaces Breng per schip alle confined spaces in kaart. Vermeld per ruimte welke risico’s kunnen optreden, welke aangrenzende of verbonden ruimten relevant zijn en hoe de atmosfeer kan veranderen door lading, proces, ventilatie, reiniging of onderhoud.
2. Risicobeoordeling per ruimte Beoordeel per confined space welke gassen of dampen kunnen voorkomen. Kijk hierbij niet alleen naar standaardrisico’s zoals zuurstoftekort, explosiegevaar, CO en H2S, maar ook naar CO2 en andere relevante toxische of verstikkende gassen.
3. Meetprocedure vóór betreding Leg vast hoe de atmosfeer wordt getest, waar wordt gemeten, welke slanglengte wordt gebruikt, hoe lang er wordt gemeten en welke waarden nodig zijn voor vrijgave. Bij grotere of dieper gelegen ruimten is meten op meerdere niveaus noodzakelijk.
4. Permit-to-work Gebruik een formele werkvergunning voordat een confined space wordt betreden. Hierin worden onder andere de meetwaarden, ventilatie, toezicht, communicatiemiddelen, reddingsmiddelen en persoonlijke beschermingsmiddelen vastgelegd.
5. Continue persoonlijke gasbewaking Iedere persoon die een confined space betreedt, moet tijdens de werkzaamheden persoonlijk worden bewaakt met geschikte en gekalibreerde gasdetectie. De BW Flex 4 + CO2 meet continu O2, %LEL, H2S, CO en CO2.
6. Kalibratie en bump test Zorg dat gasdetectors aantoonbaar gekalibreerd zijn en periodiek worden getest. VTN levert de BW Flex 4 + CO2 gebruiksklaar en gekalibreerd met kalibratierapport.
7. Documentatie en auditgereedheid Bewaar meetresultaten, kalibratierapporten, vrijgaveformulieren, training en onderhoudsgegevens op een manier die snel beschikbaar is bij inspectie, audit of incidentonderzoek.
Voor welke schepen en toepassingen is dit relevant?
De combinatie van BW Flex 4 + CO2 en de BW elektrische handpomp is relevant voor organisaties die te maken hebben met confined space entry, voorcontrole, vrijgave of persoonlijke gasbewaking aan boord van schepen en maritieme installaties.
Denk aan:
Bulk carriers
Tankers
General cargo vessels
Offshore support vessels
Jack-ups en offshore platforms
Schepen met CO2-blusinstallaties
Schepen met ladingen die CO2 kunnen vormen
Schepen met slecht geventileerde technische ruimten
Onderhoudsbedrijven
Surveyors
Scheepswerven
Maritieme technische dienstverleners
De juiste configuratie hangt altijd af van het type schip, de lading, de aanwezige ruimten, de interne procedure en de risicoanalyse.
Voor welke schepen en toepassingen is dit relevant?
VTN is specialist in draagbare gasdetectie en adviseert dagelijks professionals in scheepvaart, offshore, industrie, brandweer, afvalwater en technische dienstverlening. Wij helpen niet alleen bij de keuze van de juiste detector, maar ook bij de volledige meetoplossing daaromheen.
Bij VTN kunt u terecht voor:
Honeywell BW Flex 4 + CO2 gasdetectors
BW universele elektrische gasdetectie handpompen
Monsternameslangen
Kalibratieadapters
Filters
Kalibratiegas
Bump test- en kalibratieadvies
Onderhoud, inspectie en periodieke kalibratie
Advies over sensorconfiguraties voor confined spaces
De BW Flex 4 + CO2 wordt door VTN gebruiksklaar en gekalibreerd geleverd met kalibratierapport. Zo kan de detector direct worden opgenomen in uw professionele veiligheidsprocedure.
Wilt u weten of uw huidige gasdetectie geschikt is voor confined space procedures volgens IMO MSC.581(110)? Of wilt u overstappen van standaard 4-gasdetectie naar een configuratie met CO2?
Neem contact op met de specialisten van VTN Veiligheidstechniek Nederland. Wij adviseren u over de juiste Honeywell BW gasdetector, elektrische handpomp, slangen, filters, kalibratie en service voor uw toepassing.
De Honeywell BW Flex 4 + CO2 is een MED gecertificeerde multigasdetector voor persoonlijke gasbewaking en atmosferische controle bij besloten ruimtes. Deze uitvoering meet zuurstof (O2), explosiegevaar (%LEL – ongefilterd), waterstofsulfide (H2S), koolmonoxide (CO) en kooldioxide (CO2).
Deze configuratie is geschikt voor maritieme toepassingen waarbij besloten ruimtes aan boord van schepen veilig moeten worden gecontroleerd volgens IMO Resolution MSC.581(110). In combinatie met de BW Universele elektrische gasdetectie handpomp met filter kan deze meter ook worden ingezet voor voorcontrole en vrijgave van besloten ruimtes

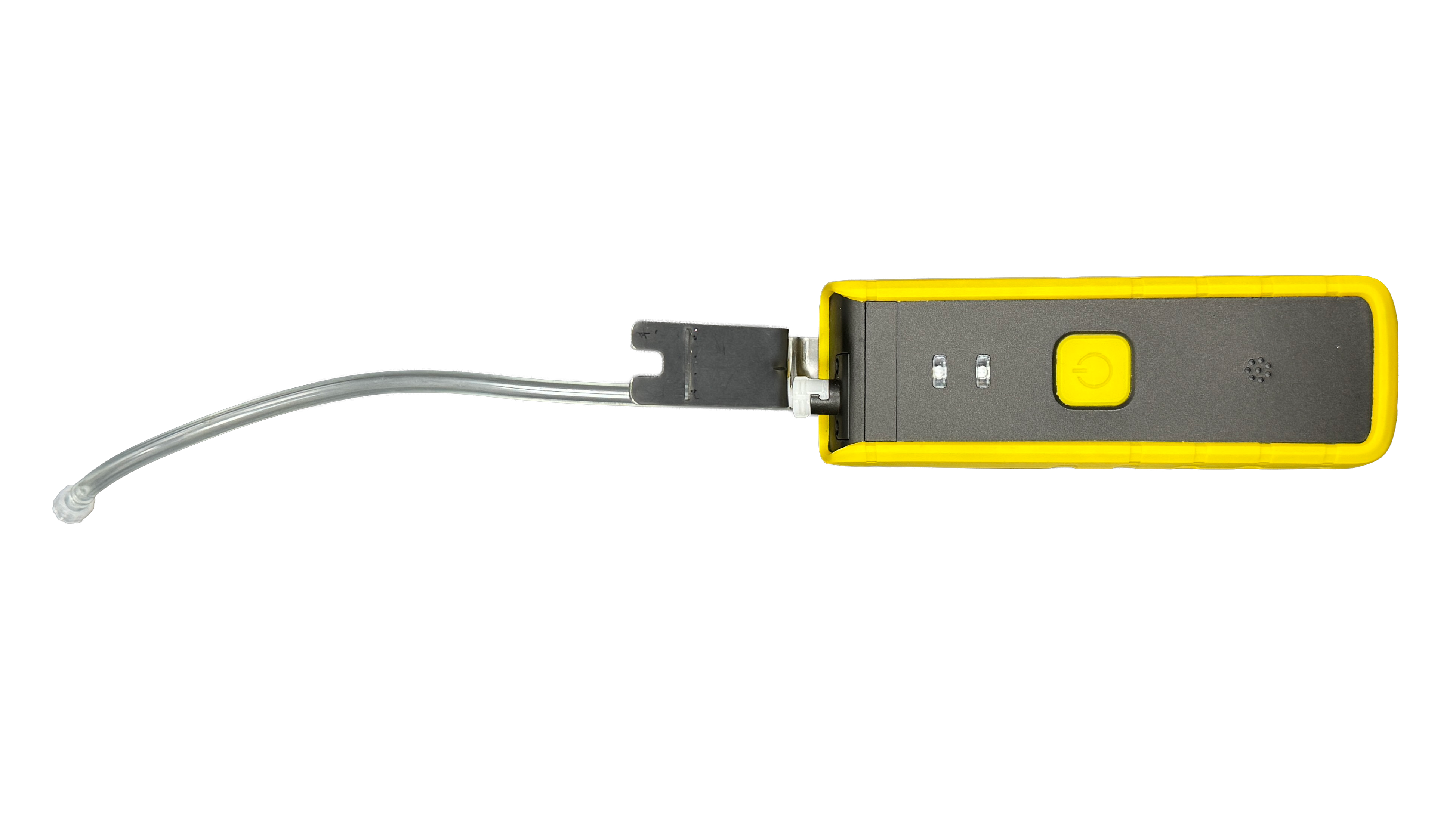

De Honeywell BW handpomp met ingebouwd filter (CPD-HHP) is een elektrische, oplaadbare monsternamemodule voor (voor)metingen bij vrijgave van besloten ruimten. Opladen kan met de standaard Honeywell BW lader. Door een monsternameslang op de kalibratieadapter van een Honeywell BW diffuse gasdetector aan te sluiten, maakt u van diverse BW detectors een gepompt inzetbare oplossing voor metingen tot maximaal 45 meter.

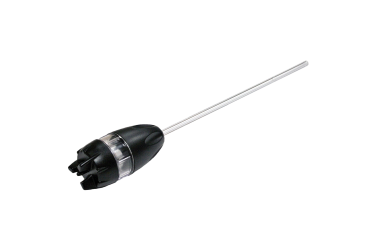

De Honeywell BW Technologies Sampling Probe (30 cm) is een robuuste, stijve monstersonde voor gepompte gasdetectie op locatie. Met de 30 cm reikwijdte kunt u veilig monsters nemen in monstergaten en moeilijk bereikbare ruimtes zonder dicht bij de potentiele bron te komen. De sonde sluit direct aan op de monsterslang en ondersteunt een stabiele sampleflow. Voor extra bescherming maakt deze uitvoering gebruik van hydrofobe en deeltjesfilters, die voorkomen dat vocht en vuil de detector binnendringen en het interne circuit aantasten. Compatibel met o.a. Honeywell BW GasAlertMax XT II en BW Ultra. Herbruikbare uitvoering, eenvoudig te reinigen.

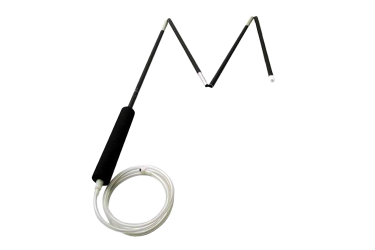

De Honeywell BW Opklapbare Sample Probe (GA-CPROB2) is een robuuste, uitschuifbare monstersonde van 1,8 meter voor gepompte gasdetectie. De lange reikwijdte maakt veilige, efficiënte bemonstering mogelijk in putten, schachten en andere moeilijk bereikbare locaties zonder dicht bij de bron te komen. De opklapbare constructie is snel inzetbaar en compact te vervoeren. Ontworpen voor gebruik met Honeywell BW-instrumenten met pompfunctie, waaronder GasAlertMax XT II en BW Ultra, en ideaal voor industriële inspecties, pre-entry metingen en lekopsporing.
De VTN uitschuifbare sampling probe is een telescopische, stijve monstersonde voor gepompte draagbare gasdetectors. Met een maximale reikwijdte van 1 meter kunt u veilig bemonsteren in monstergaten en moeilijk bereikbare ruimtes zonder dicht bij de bron te komen. De interne PTFE (teflon) lining minimaliseert adsorptie en condens, waardoor responstijden en meetstabiliteit verbeteren. De sonde sluit direct aan op de monsterslang en is herbruikbaar en eenvoudig te reinigen. Geschikt voor o.a. Honeywell BW Ultra en GasAlert Max XT II. Optioneel te combineren met hydrofobe en deeltjesfilters voor extra pomp- en sensorbescherming.
