Beschrijving

Compacte modulaire gasdetectie controller

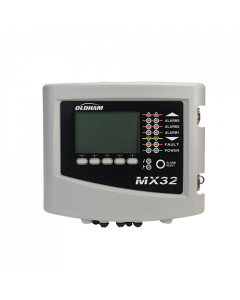

De Teledyne Oldham MX 32 is een compacte gasdetectie controller voor het continu bewaken van gasdetectie meetpunten in kleinere tot middelgrote installaties. De controller is ontworpen voor toepassingen waar betrouwbare gasbewaking, lokale uitlezing, alarmverwerking en uitbreidbaarheid belangrijk zijn.

De MX 32 kan worden toegepast met analoge 4-20 mA gasdetectie meetkoppen en, afhankelijk van de uitvoering, met digitale RS485-meetkoppen. Hierdoor is de controller geschikt voor uiteenlopende toepassingen in technische ruimten, koeltechniek, waterzuivering, laboratoria, parkeergarages, industriële productie, utiliteit en lichte tot middelzware industriële installaties.

Let op: de Teledyne Oldham MX 32 controller zelf moet worden geplaatst in een veilige, niet-explosiegevaarlijke binnenruimte. Wanneer gasdetectie nodig is in een ATEX-zone, moet de aangesloten meetkop geschikt zijn voor de betreffende zone en moet de volledige installatie correct worden ontworpen.

Verkrijgbaar als 1-kanaals en 2-kanaals controller

De MX 32 is verkrijgbaar in uitvoeringen voor 1 of 2 meetlijnen. De juiste keuze hangt af van het aantal meetpunten, het type detectoren en de gewenste systeemopbouw.

De maximale capaciteit is afhankelijk van de gekozen controlleruitvoering, detectorbelasting, kabellengte, kabeldoorsnede, voeding, digitale lijnopbouw en uitbreidingsmodules. VTN Veiligheidstechniek Nederland kan de juiste configuratie per project bepalen.

Analoge en digitale systeemopbouw

De MX 32 is geschikt voor zowel analoge als digitale toepassingen. Bij analoge detectoren wordt de gasconcentratie via een 4-20 mA signaal doorgestuurd naar de controller. Bij digitale detectoren wordt communicatie via een RS485-buslijn gebruikt.

De controller kan daardoor worden gebruikt in zowel eenvoudige één- of tweepuntsystemen als in uitbreidbare digitale gasdetectiesystemen.

Duidelijk grafisch display en eenvoudige bediening

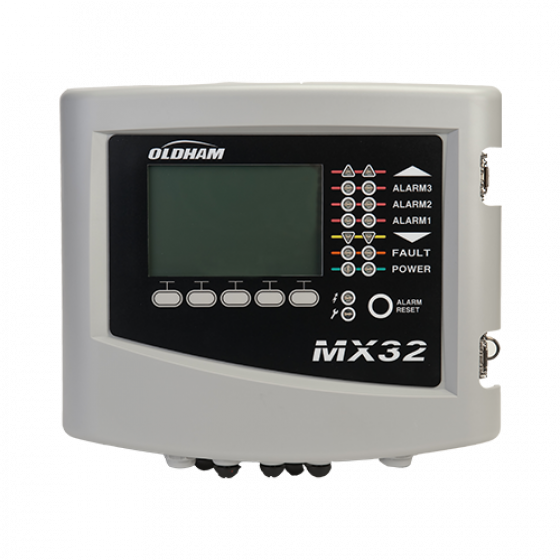

De MX 32 is voorzien van een verlicht grafisch LCD-display. Hierdoor zijn meetwaarden, alarmstatussen en systeeminformatie lokaal zichtbaar. De bediening vindt plaats via contextuele toetsen, waardoor menu’s overzichtelijk kunnen worden doorlopen.

De controller beschikt over:

• Verlicht grafisch LCD-display
• Duidelijke status-LED’s per meetlijn
• Power-indicatie
• Algemene storingsindicatie
• Alarmindicatie
• Interne buzzer
• Alarm reset-toets
• Contextuele bedieningstoetsen
• Meertalige menu’s, afhankelijk van configuratie

Deze lokale uitlezing maakt de MX 32 geschikt voor installaties waar operators, onderhoudstechnici of gebouwbeheerders direct inzicht moeten hebben in de status van het gasdetectiesysteem.

Programmeerbare alarmniveaus en relais

De MX 32 ondersteunt meerdere programmeerbare alarmniveaus per detector. Hierdoor kan het systeem worden afgestemd op de toepassing, het doelgas, de gewenste escalatie en de acties die bij een alarm moeten worden uitgevoerd.

Typische alarm- en relaisfuncties zijn:

• Alarm 1
• Alarm 2
• Alarm 3
• Hoog- en laagbereiksignalering
• Systeemstoring
• Aansturing van flitslicht
• Aansturing van sirene
• Ventilatiesturing
• Aansturing van afsluiters of randapparatuur
• Doormelding naar gebouwbeheer, PLC of procesbesturing

De MX 32 beschikt standaard over interne programmeerbare relais en een storingsrelais. Daarnaast kunnen extra relaismodules worden toegevoegd wanneer meer uitgangen nodig zijn voor lokale alarmering, ventilatie of proceskoppelingen.

Uitbreidbaar met digitale modules

De Teledyne Oldham MX 32 accepteert verschillende adresseerbare uitbreidingsmodules. Hierdoor kan het systeem worden aangepast aan de installatie en kunnen extra ingangen, uitgangen of relaisfuncties worden toegevoegd.

Door deze modulaire opbouw is de MX 32 geschikt voor systemen die compact beginnen maar later uitgebreid moeten kunnen worden.

Optionele uitvoeringen en extra functies

De MX 32 kan afhankelijk van de uitvoering worden voorzien van extra functies. Hiermee kan de controller worden afgestemd op de eisen van de toepassing.

Let op: de aanwezigheid van deze functies is afhankelijk van de gekozen MX 32-versie en configuratie.

Compatibele 4-20 mA gasdetectiemeetkoppen

De MX 32 kan worden gebruikt met geschikte analoge 4-20 mA gasdetectiemeetkoppen. Dit betekent dat niet alleen Teledyne Oldham meetkoppen, maar ook 4-20 mA transmitters van andere merken technisch toepasbaar kunnen zijn, mits de elektrische en functionele compatibiliteit wordt gecontroleerd.

Belangrijke controlepunten zijn:

• Voedingsspanning van de meetkop
• 2-draads of 3-draads aansluiting
• Sink/source-uitgang
• Signaalbereik en schaalverdeling
• Foutstromen, inhibit-signalen en overrange-signalen
• Alarmstrategie in de MX 32
• Kabeltype, kabellengte en afscherming
• Eventuele ATEX-zone van de meetkop
• Eventuele noodzaak voor zenerbarrière, isolator of speciale voeding
• Inbedrijfstelling en functionele test op locatie

Compatibele Honeywell 4-20 mA gasdetectiemeetkoppen

Onderstaande Honeywell gasdetectiemeetkoppen en transmitters zijn in principe geschikt voor koppeling met de MX 32 wanneer de 4-20 mA-uitgang wordt gebruikt en de technische aansluiting correct wordt ontworpen.

Bij Honeywell meetkoppen met HART geldt dat de MX 32 het analoge 4-20 mA signaal verwerkt. HART-diagnostiek, configuratie of digitale HART-gegevens worden niet als aparte HART-functionaliteit door de MX 32 gebruikt.

Compatibele Bacharach 4-20 mA gasdetectiemeetkoppen

Onderstaande Bacharach gasdetectiemeetkoppen zijn in principe geschikt voor koppeling met de MX 32 wanneer de analoge uitgang op 4-20 mA wordt geconfigureerd.

Niet elke Bacharach detector is direct als 4-20 mA meetkop geschikt. De MGS-410 is vooral bedoeld voor Modbus-toepassingen en is daarom niet de logische keuze als directe analoge 4-20 mA meetkop op de MX 32. De MGS-402 en MGS-408 zijn gasdetectiecontrollers, geen losse 4-20 mA meetkoppen.

Praktische compatibiliteitsmatrix

Belangrijke aandachtspunten bij meetkoppen van andere merken

Hoewel de MX 32 geschikt is voor 4-20 mA meetkoppen, betekent dit niet dat iedere 4-20 mA detector zonder controle direct toegepast kan worden. Zeker bij gasdetectie is een functionele en veilige koppeling noodzakelijk.

Controleer altijd:

• De detectorvoeding vanuit de MX 32 of externe voeding
• Het maximale stroomverbruik van de meetkop
• De belastingsweerstand van de 4-20 mA kring
• De betekenis van foutstromen onder 4 mA
• De betekenis van onderhouds-, inhibit- en overrange-signalen
• De schaalinstelling in de MX 32
• De alarmwaarden in relatie tot het doelgas
• De configuratie van relais, sirenes, flitsers en ventilatiesturing
• Eventuele ATEX-eisen voor de meetkop en bekabeling
• De documentatie van het complete gasdetectiesysteem

VTN Veiligheidstechniek Nederland kan per toepassing beoordelen of een specifieke Honeywell of Bacharach 4-20 mA meetkop correct en veilig op de MX 32 kan worden aangesloten.

Geschikt voor veel gasdetectietoepassingen

De MX 32 detecteert zelf geen gas. De controller verwerkt de signalen van aangesloten meetkoppen. Afhankelijk van de gekozen meetkoppen kan de MX 32 worden ingezet voor toxische gassen, zuurstofbewaking, koolstofdioxide, brandbare gassen en andere gasrisico’s.

De uiteindelijke gaslijst is afhankelijk van de aangesloten detectoren. VTN Veiligheidstechniek Nederland adviseert over de juiste combinatie van controller, meetkop, meetbereik en alarmstrategie.

Compatibele Teledyne Oldham gasdetectie meetkoppen

De MX 32 kan worden gecombineerd met verschillende Teledyne Oldham gasdetectie meetkoppen en geschikte analoge of digitale detectoren. De juiste combinatie hangt af van signaaltype, controlleruitvoering, voeding, bekabeling en toepassing.

Bij gebruik van meetkoppen in explosiegevaarlijke zones moet de detector zelf geschikt zijn voor de betreffende zone. De MX 32 controller blijft in een veilige binnenruimte.

Montage in veilige binnenruimte

De MX 32 controller is bedoeld voor wandmontage in een veilige, niet-explosiegevaarlijke binnenruimte. De controller moet worden beschermd tegen directe zoninstraling, vocht, stof, sterke temperatuurwisselingen en mechanische belasting.

Geschikte montageplaatsen zijn bijvoorbeeld:

• Technische ruimte
• Controlekamer
• Instrumentatieruimte
• Bewakingspost
• Gebouwbeheerruimte
• Service- of onderhoudsruimte

Wanneer detectoren in ATEX-zones worden geplaatst, moeten de juiste detectoruitvoering, bekabeling, wartels, barrières of andere installatie-eisen per project worden beoordeeld.

COM 32 configuratiesoftware

De MX 32 wordt geconfigureerd met COM 32 software. Hiermee kunnen onder andere meetlijnen, detectoren, alarmdrempels, relaisfuncties, vertragingen, communicatie-instellingen, modules en eventfuncties worden ingesteld.

Een goede configuratie is belangrijk voor de betrouwbaarheid van het systeem. Alarmwaarden, relaisgedrag, ventilatiesturing en storingsmeldingen moeten aansluiten op het gasrisico, de bedrijfsprocedures en de gewenste veiligheidsfunctie.

VTN Veiligheidstechniek Nederland kan de MX 32 configureren op basis van de toepassing, het doelgas, de aangesloten meetkoppen en de gewenste alarm- en stuurfuncties.

Event-logging en doormelding

Met de optionele USB event-logging kunnen gebeurtenissen zoals alarmen, storingen en statuswijzigingen worden opgeslagen. Deze events kunnen via een USB-stick uit de controller worden gehaald voor externe uitlezing of analyse.

Met de RS485/Modbus-optie kan de MX 32 informatie doorgeven aan een bovenliggend systeem. Dit is praktisch voor koppeling met:

• Gebouwbeheersysteem
• PLC
• SCADA
• Procesbesturing
• Centrale technische dienst
• Registratie- of monitoringsysteem

Typische toepassingen

De Teledyne Oldham MX 32 is geschikt voor kleinere tot middelgrote gasdetectiesystemen waarbij één of meerdere meetpunten lokaal en centraal bewaakt moeten worden.

Veelgebruikte toepassingsgebieden zijn:

• Technische ruimten
• Koeltechnische installaties
• Laboratoria
• Parkeergarages
• Kleine en middelgrote industriële installaties
• Waterzuiveringen
• Afvalwaterinstallaties
• Batterijlaadruimten
• Ketelhuizen
• Brouwerijen
• Food-processing
• Verpakkingsruimten
• CO2-ruimten
• Utiliteitsgebouwen
• Opslagruimten
• Lokale gasbewaking met ventilatiesturing
• Doormelding naar PLC of gebouwbeheersysteem

Belangrijkste eigenschappen en voordelen

• Compacte modulaire gasdetectie controller
• Geschikt voor 1 of 2 meetlijnen, afhankelijk van uitvoering
• Geschikt voor analoge 4-20 mA meetkoppen
• Uitbreidbaar naar digitale RS485-lijnen
• Tot 4 digitale meetkoppen bij 1-kanaalsuitvoering, afhankelijk van configuratie
• Tot 8 digitale meetkoppen bij 2-kanaalsuitvoering, afhankelijk van configuratie
• Geschikt voor Teledyne Oldham meetkoppen
• Ook toepasbaar met geschikte 4-20 mA meetkoppen van Honeywell en Bacharach, na technische controle
• Verlicht grafisch LCD-display
• Contextuele bedieningstoetsen voor eenvoudige menunavigatie
• Programmeerbare alarmniveaus per detector
• Interne programmeerbare relais
• Storingsrelais
• Interne buzzer
• Optionele RS485/Modbus-module

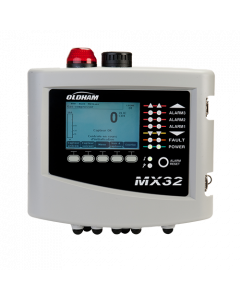

• Optionele rode flitser en hoorn
• Optionele back-up accu
• Optionele USB event-logging
• Uitbreidbaar met analoge ingangsmodule, relaismodule, digitale ingangsmodule en analoge uitgangsmodule
• Geschikt voor koppeling met gebouwbeheersystemen, PLC’s en procesbesturing
• Geschikt voor binnenmontage in veilige, niet-explosiegevaarlijke ruimten
• VTN adviseert over controllerkeuze, meetkopselectie, alarmstrategie, bekabeling, configuratie en onderhoud

Technische gegevens

Uitbreidingsmodules

Mogelijke systeemconfiguraties

Verschil tussen MX 16, MX 32, MX 43 en MX 256

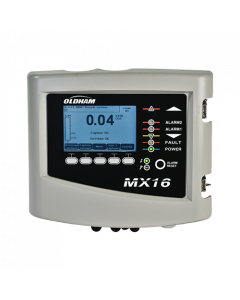

Wanneer één meetpunt nodig is, is de MX 16 vaak voldoende. Wanneer een compacte installatie met meerdere meetpunten, digitale uitbreidbaarheid of extra modules nodig is, is de MX 32 vaak een logische keuze. Voor grotere systemen met meer zones en complexe sturingen zijn de MX 43 of MX 256 beter passend.

Beschikbare accessoires en systeemcomponenten

Waarom kiezen voor de Teledyne Oldham MX 32?

De Teledyne Oldham MX 32 is een sterke keuze wanneer een compacte maar uitbreidbare gasdetectie controller nodig is. De controller biedt meer flexibiliteit dan een eenvoudige éénkanaals controller, maar blijft overzichtelijk en praktisch voor kleinere tot middelgrote installaties.

Door de combinatie van analoge en digitale mogelijkheden, programmeerbare alarmfuncties, uitbreidingsmodules en optionele Modbus-doormelding kan de MX 32 worden afgestemd op veel verschillende gasdetectietoepassingen. Daarnaast kan de MX 32, na technische controle, ook worden toegepast met geschikte 4-20 mA meetkoppen van Honeywell en Bacharach. Dit maakt de controller interessant voor installaties waarin verschillende merken gasdetectoren worden gecombineerd of waar bestaande 4-20 mA meetkoppen moeten worden geïntegreerd.

Advies van VTN Veiligheidstechniek Nederland

De juiste keuze voor een gasdetectiecontroller hangt af van het aantal meetpunten, de gewenste detectoren, het doelgas, de alarmstrategie, ventilatiesturing, doormelding, bekabeling, eventuele ATEX-zone van de meetkoppen en toekomstige uitbreidbaarheid.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham, Honeywell en Bacharach gasdetectiesystemen voor koeltechniek, laboratoria, technische ruimten, waterzuivering, industrie, utiliteit, parkeergarages en gebouwgebonden toepassingen.

Onze specialisten helpen bij:

• Selectie van de juiste controller
• Keuze van de juiste gasdetectie meetkoppen
• Beoordeling van 4-20 mA-compatibiliteit
• Bepaling van alarmwaarden
• Relais- en signaalgeverconfiguratie
• Koppeling met ventilatie, PLC of gebouwbeheersysteem
• Bekabelingsadvies en lijnberekening
• Configuratie via COM 32
• Inbedrijfstelling op locatie
• Periodieke kalibratie en onderhoud

Wilt u weten of de Teledyne Oldham MX 32 de juiste controller is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
