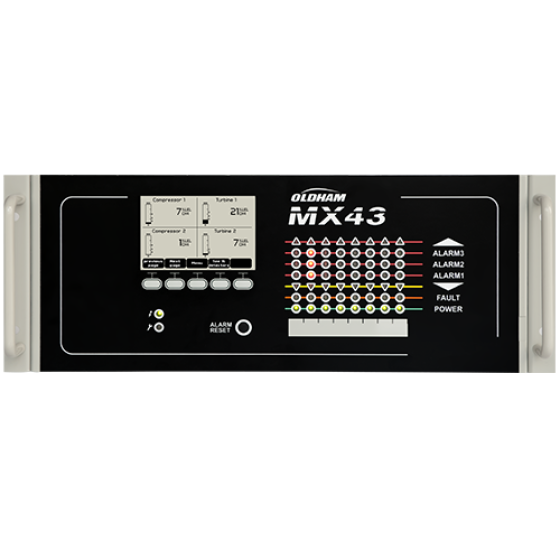

Teledyne Oldham MX43R gasdetectie controller (19 inch rack versie)

Beschrijving

De Teledyne Oldham MX43R is een modulaire gasdetectie controller voor montage in een standaard 19 inch schakelkast of instrumentatierack. Deze 4U-rackuitvoering beschikt over acht meetlijnen en verwerkt signalen van maximaal 32 vaste gasdetectoren. De controller is geschikt voor systemen met analoge 4–20mA-signalen, digitale adresseerbare detectoren en uitbreidingsmodules.

De MX43R bewaakt continu de aangesloten meetpunten en presenteert actuele meetwaarden, gasnamen, eenheden, alarmgrenzen en detectorstatussen op een grafisch lcd-display met achtergrondverlichting. De gebruiker kan één tot zestien meetpunten gelijktijdig laten weergeven. Led-indicatoren geven per lijn direct inzicht in alarmen, onder- of overbereik en storingen.

Wanneer een geprogrammeerde alarmgrens wordt bereikt, activeert de controller de bijbehorende visuele indicatie en geconfigureerde relaisfuncties. Daarmee kunnen bijvoorbeeld signaalgevers, ventilatie, afsluiters, doormeldingen of procesinterlocks worden aangestuurd. De exacte werking wordt tijdens de engineering afgestemd op de risicoanalyse, alarmfilosofie en vereiste fail-safe werking van de installatie.

Specifiek ontworpen voor 19 inch rackmontage

De MX43R heeft een frontbreedte van 482,8 mm, een hoogte van 177 mm en een inbouwdiepte van 192,5 mm. De controller neemt 4U in een standaard 19 inch rack in beslag. Voor een goede ventilatie moet boven en onder het toestel telkens een vrije ruimte van een halve rackunit, circa 22 mm, worden aangehouden. De voorzijde moet toegankelijk blijven voor bediening en controle; aan de achterzijde is toegang nodig voor aansluitingen en service.

De rackuitvoering heeft beschermingsgraad IP31 en is bedoeld voor installatie in een schone, droge en bewaakte technische ruimte buiten een explosiegevaarlijke zone. Wanneer meetpunten zich in een ATEX-zone bevinden, moeten de detectoren, bekabeling, barrières en overige componenten afzonderlijk geschikt zijn voor de betreffende zone en toepassing.

Belangrijkste kenmerken

• Analoge en digitale gasdetectie controller voor acht meetlijnen.
• Maximaal 32 aangesloten detectoren, afhankelijk van systeemconfiguratie en beschikbaar vermogen.
• Geschikt voor analoge 4–20mA-detectoren en digitale adresseerbare veldapparatuur.
• Groot grafisch lcd-display met achtergrondverlichting.
• Instelbare weergave van één tot zestien meetpunten tegelijk.
• Actuele meetwaarde, eenheid, gasnaam, detectorstatus en alarmgrenzen zichtbaar.
• Zeven status-leds per lijn, plus centrale voedings- en storingsindicatie.
• Vijf multifunctionele bedieningstoetsen en aparte toets voor alarmbevestiging en reset.
• Vijf volledig programmeerbare interne alarmrelais.
• Eén niet-programmeerbaar storingsrelais voor algemene foutmelding.
• Drie programmeerbare gasalarmniveaus per meetpunt, plus onderbereik, overbereik en storing.
• Alarmen instelbaar op stijgende of dalende, actuele of gemiddelde meetwaarden.
• Logische functies zoals OR, AND, NOR, NAND en voting configureerbaar.
• Uitbreidbaar met externe relais-, digitale ingangs-, analoge ingangs- en 4–20mA-uitgangsmodules.
• Optionele RS485 Modbus RTU-uitgang voor koppeling met een PLC, SCADA- of gebouwbeheersysteem.
• Optionele USB-module voor uitgebreide registratie van meetwaarden en gebeurtenissen.
• Configuratie en systeembeheer mogelijk met COM 43-software.

Meetlijnen en detectorcapaciteit

De acht lijnen kunnen binnen de systeemmogelijkheden voor analoge of digitale communicatie worden geconfigureerd. Op een analoge lijn wordt één 4–20mA-meetpunt aangesloten. Een digitale lijn kan meerdere adresseerbare detectoren of I/O-modules bevatten. Het totale systeem ondersteunt maximaal 32 detectoren. Het werkelijk mogelijke aantal wordt mede bepaald door de gekozen componenten, kabellengtes, stroomopname en beschikbare voedingscapaciteit.

Alarmen en relaissturing

Voor ieder geconfigureerd meetpunt kunnen drie gasalarmniveaus worden ingesteld. Daarnaast bewaakt de MX43R onderbereik, overbereik, lijn- en detectorstoringen. Alarmdrempels kunnen worden gebaseerd op een actuele of gemiddelde meetwaarde en als stijgend of dalend alarm worden ingesteld. Bevestiging en reset kunnen afhankelijk van de vereiste werking handmatig of automatisch worden geconfigureerd.

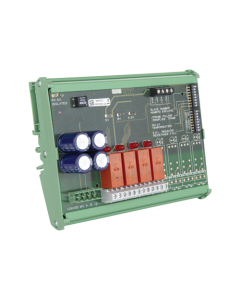

De controller heeft standaard vijf programmeerbare alarmrelais en één vast storingsrelais. De alarmrelais kunnen in normaal bekrachtigde of normaal niet-bekrachtigde werking worden geconfigureerd. Met externe modules kan het aantal relais worden uitgebreid en kunnen uitgangen dichter bij de aan te sturen apparatuur worden geplaatst, waardoor bekabeling kan worden beperkt.

Uitbreidingsmogelijkheden

De modulaire systeemarchitectuur maakt het mogelijk de controller af te stemmen op de installatie. Modules kunnen op geschikte plaatsen in technische kasten worden gemonteerd en via de digitale veldlijnen met de MX43R communiceren.

Datalogging en gebeurtenisregistratie

In het interne geheugen kan de MX43R standaard maximaal 512 alarmgebeurtenissen, 512 storingsgebeurtenissen en 512 systeemgebeurtenissen vastleggen. Per gebeurtenis worden onder meer het meetpunt, het type gebeurtenis en de datum en tijd van ontstaan of herstel geregistreerd.

Met de optionele 4GB USB-dataloggingmodule worden meetwaarden continu opgeslagen met een configureerbare registratiefrequentie van 2 seconden tot 15 minuten. De module registreert gebeurtenissen op het moment dat deze optreden en kan tevens een back-up van configuratie en firmware bewaren. In de zwaarste beschreven situatie met 32 detectoren, een samplefrequentie van 2 seconden en maximaal 100 gebeurtenissen per detector per dag bedraagt de opslagduur ongeveer 18 maanden; bij minder intensieve configuraties kan dit meer dan twee jaar zijn.

Configuratie met COM 43

Met COM 43 kan de systeemconfiguratie op een computer worden voorbereid en via USB naar de controller worden overgebracht. De software ondersteunt onder meer het instellen van meetpunten en alarmgrenzen, het programmeren van relaislogica, timers, alarmbevestiging en evacuatie- of heractiveringsfuncties. Een verificatiefunctie helpt configuratiefouten vóór overdracht te signaleren.

De configuratie van een stationair gasdetectiesysteem moet worden vastgelegd en gevalideerd tegen het oorzaak-en-gevolgdiagram, de risicoanalyse en de vereiste alarmacties. VTN kan de configuratie verzorgen en deze tijdens de inbedrijfstelling functioneel beproeven.

Normen en certificeringen

Technische specificaties

Aanbevolen toepassingen

• Centrale gasbewaking in technische en instrumentatieruimten.
• Chemische en petrochemische procesinstallaties.
• Koelinstallaties en ammoniakmachinekamers.
• Energiecentrales, waterstofinstallaties en nutsvoorzieningen.
• Waterzuiveringsinstallaties en rioolgemalen.
• Opslag- en distributielocaties voor brandbare of toxische stoffen.
• Laboratoria, productieruimten en opslagruimten.
• Maritieme en offshoretoepassingen binnen de toepasselijke goedkeuring.
• Projecten waarin integratie met PLC, SCADA of gebouwbeheer vereist is.

Engineering en systeemintegratie

Een MX43R vormt het centrale onderdeel van een stationair gasdetectiesysteem, maar bepaalt niet zelfstandig of de totale installatie geschikt is. De keuze en positie van detectoren, gas- en meetbereiken, alarmgrenzen, bekabeling, relaislogica, noodvoeding, akoestische en optische signalering en koppeling met andere installaties moeten projectspecifiek worden ontworpen.

VTN stelt hiervoor een systeemconfiguratie op aan de hand van de risicoanalyse, geldende normen en richtlijnen, het oorzaak-en-gevolgdiagram en de gewenste beschikbaarheid. Daarbij wordt ook gecontroleerd of het beschikbare vermogensbudget toereikend is voor de detectoren, lijnlengtes en uitbreidingsmodules.

Installatie en inbedrijfstelling

De controller moet worden geïnstalleerd in een niet-explosiegevaarlijke, droge en bewaakte ruimte. Voor de rackmontage moet voldoende ventilatieruimte worden vrijgehouden. De elektrische installatie, aarding, kabelafscherming, scheiding van voedings- en signaalkabels en de aansluiting van relaiscontacten moeten volgens de handleiding, het ontwerp en de geldende voorschriften worden uitgevoerd.

Na montage moeten alle meetpunten, alarmgrenzen, relaisfuncties, storingsmeldingen, externe signaleringen en doormeldingen worden getest. Bij een veiligheidsfunctie met SIL-eis moet het storingsrelais correct in de veiligheidsketen worden opgenomen en moet de volledige keten aantoonbaar worden gevalideerd.

Onderhoud

Periodiek onderhoud van een stationair gasdetectiesysteem omvat meer dan de controller alleen. Detectoren moeten volgens het onderhoudsplan worden geïnspecteerd, getest en gekalibreerd. Ook de werking van relais, signaalgevers, ventilatie, afsluiters, doormeldingen, noodvoeding en storingsbewaking moet regelmatig functioneel worden beproefd.

Voor toepassingen waarin SIL 1 wordt gebruikt, adviseert de documentatie om minimaal eenmaal per jaar bewust een lijnstoring te simuleren en te controleren of het storingsrelais en de daarop aangesloten veiligheidsactie correct functioneren. Het onderhoudsinterval moet daarnaast aansluiten op de risicoanalyse, productdocumentatie en geldende bedrijfs- of wettelijke eisen.

Configuratie en leveringsomvang

De uiteindelijke leveringsomvang is afhankelijk van de gekozen uitvoering. De basis bestaat uit de MX43R 8-lijns rackcontroller. Detectoren, uitbreidingsmodules, Modbus-uitgang, USB-datalogging, COM 43, back-upbatterij, signaalgevers, voedingen, bekabeling en montagecomponenten worden alleen meegeleverd wanneer deze onderdeel zijn van de geselecteerde projectconfiguratie.

Laat de artikelreferentie vóór bestelling controleren. De opties voor software, registratie, communicatie en noodvoeding zijn niet automatisch in iedere MX43R-configuratie aanwezig.

Waarom kiezen voor de Teledyne Oldham MX43R?

• Efficiënte integratie in een bestaande 19 inch technische kast.
• Maximaal 32 detectoren op acht analoge en/of digitale lijnen.
• Duidelijke lokale weergave van metingen, alarmen en storingen.
• Uitgebreide programmeerbare alarm- en relaislogica.
• Modulaire I/O voor uiteenlopende gebouw- en procesinstallaties.
• Optionele Modbus RTU-koppeling met bovenliggende systemen.
• Optionele langdurige registratie van meetwaarden en gebeurtenissen.
• SIL 1-capabiliteit voor correct ontworpen en gevalideerde veiligheidsfuncties.
