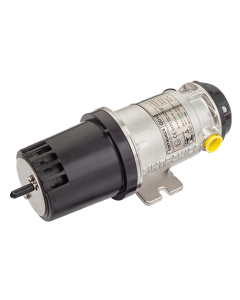

Teledyne Oldham Simtronics GD10P infrarood gasdetectie meetkop
De Teledyne Oldham Simtronics GD10P is een vaste infrarood gasdetectie meetkop voor het continu bewaken van CO2 of brandbare koolwaterstoffen in LEL- of vol.% bereik. De detector is ontwikkeld voor industriële toepassingen waar een zeer stabiele meting, snelle responstijd, lange levensduur en lage onderhoudsbehoefte belangrijk zijn.
De GD10P combineert een gepatenteerde solid-state infraroodbron met automatische optische compensatie en continue zelftest. Hierdoor levert de detector betrouwbare, driftarme metingen zonder het vergiftigingsrisico dat bij katalytische sensoren kan optreden door bijvoorbeeld siliconen of H2S. De detector is daarmee zeer geschikt voor zware omgevingen zoals offshore, scheepvaart, petrochemie, raffinaderijen, procesindustrie, gascompressorstations, tankopslag en CO2-installaties.
De detector is uitgevoerd in RVS 316, heeft een IP66-beschermingsgraad en is geschikt voor omgevingen van -40 °C tot +60 °C en 0 tot 100% RV. De GD10P is standaard voorzien van 4-20 mA source/sink en HART. Modbus RTU via RS-485 is optioneel beschikbaar.
Infrarood gasdetectie met lange levensduur
De GD10P gebruikt geen conventionele gloeilamp als IR-bron, maar een solid-state infraroodbron. Dit zorgt voor een zeer lange verwachte levensduur tot 15 jaar, minimale drift en een lage Total Cost of Ownership.
Belangrijkste kenmerken
- ● Vaste infrarood puntgasdetector voor CO2 of brandbare koolwaterstoffen
- ● Beschikbaar als CO2-variant of LEL/vol.%-variant
- ● Gepatenteerde solid-state infraroodbron met verwachte levensduur tot 15 jaar
- ● Zeer snelle responstijd: T90 < 1,5 seconde, afhankelijk van variant en toepassing
- ● Automatische optische compensatie en continue zelftest
- ● Meldingen voor vervuilde optiek en storingen via 4-20 mA/HART
- ● Geen sensorvergiftiging door siliconen of H2S zoals bij katalytische sensoren
- ● Volledige meetbereiken tot 100% LEL of 100% vol., afhankelijk van uitvoering
- ● RVS 316-behuizing voor zware industriële en maritieme omstandigheden
- ● IP66-bescherming
- ● 4-20 mA source/sink en HART standaard
- ● Modbus RTU via RS-485 optioneel beschikbaar
- ● ATEX Zone 1 en 2, MED en SIL2; software SIL3
- ● Geschikt voor offshore, scheepvaart, petrochemie, raffinaderijen en procesindustrie
Infrarood meetprincipe zonder sensorvergiftiging
De GD10P werkt met infrarooddetectie. Dit meetprincipe is geschikt voor gassen die infraroodstraling absorberen, zoals CO2 en diverse koolwaterstoffen. In tegenstelling tot katalytische sensoren heeft een infraroodsensor geen verbrandingsproces nodig en is deze niet gevoelig voor katalytische sensorvergiftiging.
Dit maakt de GD10P geschikt voor toepassingen waar katalytische sensoren sneller kunnen degraderen door vervuiling, siliconen, H2S of zware industriële omgevingscondities. De detector voert continu zelfcontroles uit en kan vervuiling van de optiek melden, zodat onderhoud planbaar blijft.
Let op bij waterstof
Waterstof H2 is niet IR-detecteerbaar. Voor waterstofdetectie is een andere detector of sensortechnologie nodig. Laat de juiste keuze altijd beoordelen door een gasdetectiespecialist van VTN.
Assortiment CO2-varianten
De GD10P is leverbaar voor verschillende CO2-meetbereiken. De juiste keuze hangt af van de toepassing, gewenste alarmwaarden, achtergrondconcentratie, ventilatie, gasgedrag en koppeling met het bestaande gasdetectiesysteem.
| Variant |
Meetbereik |
Opmerking |
| GD10P CO2 |
0-10.000 ppm / 1 vol.% |
Voor lagere CO2-concentraties en ruimtebewaking. |
| GD10P CO2 |
0-3 vol.% |
Voor proces- en ruimtebewaking. |
| GD10P CO2 |
0-5 vol.% |
Veelgebruikt bereik voor industriële CO2-toepassingen. |
| GD10P CO2 |
0-5 vol.% |
CH4-immuun. |
| GD10P CO2 |
0-10 vol.% |
Voor hogere CO2-concentraties. |
| GD10P CO2 |
0-25 vol.% |
Voor procesbewaking en hoge concentraties. |
| GD10P CO2 |
0-100 vol.% |
CH4-immuun. |
Assortiment LEL- en vol.%-varianten
Voor brandbare koolwaterstoffen is de GD10P beschikbaar in verschillende gasconfiguraties. De juiste variant hangt af van het doelgas, het meetbereik, de gewenste kalibratie, achtergrondgassen, procescondities en alarmstrategie.
| Gas / stof |
Formule |
Bereik / kalibratiepunt |
Opmerking |
| Methaan |
CH4 |
4,4 vol.% |
LEL-kalibratie op methaan. |
| Methaan |
CH4 |
5,0 vol.% |
Veelgebruikt setpoint voor methaantoepassingen. |
| Methaan |
CH4 |
0-100 vol.% |
Voor hoge methaanconcentraties. |
| Methaan biogas |
CH4 |
0-100 vol.% |
Biogas-afstemming. |
| Methaan HC-immuun |
CH4 |
0-100 vol.% |
HC-immuun uitvoering. |
| Acetyleen |
C2H2 |
0-100% LEL |
Specifieke gasvariant. |
| Ethyleen |
C2H4 |
2,3 vol.% |
LEL-kalibratie op ethyleen. |
| Ethyleen |
C2H4 |
2,7 vol.% |
LEL-kalibratie op ethyleen. |
| Ethaan |
C2H6 |
2,4 vol.% |
LEL-kalibratie op ethaan. |
| Ethanol |
C2H6O |
3,1 vol.% |
LEL-kalibratie op ethanol. |
| Ethanol |
C2H6O |
3,3 vol.% |
LEL-kalibratie op ethanol. |
| Propyleen |
C3H6 |
0-100% LEL |
Specifieke gasvariant. |
| Aceton |
C3H6O |
0-100% LEL |
Specifieke gasvariant. |
| Propaan |
C3H8 |
1,7 vol.% |
LEL-kalibratie op propaan. |
| Propaan |
C3H8 |
2,2 vol.% |
LEL-kalibratie op propaan. |
| Propaan CH4-immuun |
C3H8 |
0-100 vol.% |
CH4-immuun uitvoering. |
| Pentaan |
C5H12 |
0-100% LEL |
Specifieke gasvariant. |
| Benzeen |
C6H6 |
0-100% LEL |
Specifieke gasvariant. |
| Cyclohexaan |
C6H12 |
0-100% LEL |
Specifieke gasvariant. |
| Hexaan |
C6H14 |
0-100% LEL |
Specifieke gasvariant. |
| Tolueen |
C7H8 |
1,2 vol.% |
LEL-kalibratie op tolueen. |
| Styreen |
C8H8 |
0-100% LEL |
Specifieke gasvariant. |
| Methanol |
CH4O |
0-100% LEL |
Specifieke gasvariant. |
| n-Butaan |
n-C4H10 |
0-100% LEL |
Specifieke gasvariant. |
Keuzehulp voor de juiste GD10P uitvoering
De juiste GD10P-uitvoering hangt af van het doelgas, de toepassing, het gewenste meetbereik en de installatieomgeving. Voor CO2-bewaking kiest u het bereik dat past bij de te verwachten concentraties. Wanneer methaan als achtergrondgas aanwezig kan zijn, is een CH4-immune CO2-variant aan te raden.
Voor methaantoepassingen is 5,0 vol.% een veelgebruikt kalibratiepunt. Voor hoge concentraties, biogas of procesmetingen kan een 0-100 vol.%-variant beter passen. Voor specifieke koolwaterstoffen, zoals aceton, ethanol, propaan, ethyleen of tolueen, kiest u bij voorkeur de variant die specifiek op dat doelgas is afgestemd.
- ● CO2-bewaking: kies het bereik passend bij proces, ruimte en alarmstrategie
- ● CH4-achtergrond aanwezig: kies waar nodig een CH4-immune variant
- ● Biogastoepassingen: kies een biogas-afgestemde methaanuitvoering
- ● Specifieke stoffen: kies de doelgasvariant, bijvoorbeeld aceton, ethanol, propaan of ethyleen
- ● Waterstof H2: niet geschikt voor IR-detectie
Technische gegevens
| Specificatie |
Waarde |
| Producttype |
Vaste infrarood gasdetectie meetkop / puntdetector |
| Merk |
Teledyne Oldham Simtronics |
| Model |
GD10P |
| Meetprincipe |
NDIR / IR-LEL met solid-state IR-bron |
| Gassen / varianten |
CO2 of LEL/vol.% koolwaterstoffen |
| Uitgangen standaard |
4-20 mA source/sink en HART |
| Optionele communicatie |
Modbus RTU via RS-485 |
| Responstijd |
T90 < 1,5 seconde, afhankelijk van variant en toepassing |
| IR-bron |
Solid-state infraroodbron |
| Verwachte levensduur IR-bron |
Tot 15 jaar, afhankelijk van toepassing en omgeving |
| Zelfdiagnose |
Automatische optische compensatie en continue zelftest |
| Behuizing |
RVS 316 |
| Beschermingsgraad |
IP66 |
| Omgevingstemperatuur |
-40 °C tot +60 °C |
| Luchtvochtigheid |
0 tot 100% RV |
| Explosieveiligheid |
ATEX Zone 1 en 2 |
| Marine |
MED 2014/90/EU |
| Functionele veiligheid |
SIL2, software SIL3 |
| Niet geschikt voor |
Waterstofdetectie met infraroodtechnologie |
Optionele frontcovers en accessoires
Voor de GD10P zijn verschillende accessoires beschikbaar om de detector af te stemmen op montage, kalibratie, weersinvloeden, kanaalmontage of bemonsteringssystemen.
| Accessoire |
Toepassing |
| Weer- en zonkap |
Bescherming tegen weersinvloeden en directe zonbelasting. |
| Insectenkap |
Bescherming tegen insecten en vervuiling van de optiek. |
| Duct-mount kit |
Montage in luchtkanalen of ventilatiekanalen. |
| Sample flow housing |
Toepassing in bemonsteringssystemen en voor bump tests. |
| Kalibratiekap |
Functionele test en kalibratie met testgas. |
| Testgas en flowregelaar |
Controle, bump test en kalibratie van de detector. |
Typische toepassingen
De GD10P is ontworpen voor zware industriële, maritieme en offshore toepassingen waar infrarood gasdetectie nodig is. De combinatie van RVS 316, snelle responstijd, lange levensduur en SIL/MED-certificering maakt de detector geschikt voor kritische installaties.
- ● Offshore installaties
- ● Scheepvaart en maritieme toepassingen
- ● Petrochemische industrie
- ● Raffinaderijen
- ● Tankopslag en laad-/loslocaties
- ● Gascompressorstations
- ● Procesindustrie
- ● CO2-detectie in technische of procesruimten
- ● Biogasinstallaties
- ● Brandbare koolwaterstoffen in ATEX-omgevingen
- ● Installaties met hoge eisen aan responstijd en beschikbaarheid
Waarom kiezen voor de Oldham Simtronics GD10P?
De GD10P is een sterke keuze wanneer een zeer robuuste, snelle en stabiele infrarood gasdetector nodig is voor CO2 of brandbare koolwaterstoffen. De solid-state IR-bron met verwachte levensduur tot 15 jaar zorgt voor lage onderhoudsbehoefte en een lage Total Cost of Ownership.
Door de snelle T90-responstijd, automatische optische compensatie, continue zelftest, RVS 316-behuizing en ATEX/MED/SIL-certificeringen is de GD10P bijzonder geschikt voor kritische toepassingen in offshore, scheepvaart, petrochemie en procesindustrie.
Advies en service door VTN Veiligheidstechniek Nederland
VTN Veiligheidstechniek Nederland is officiële distributeur van Teledyne Oldham Simtronics en ondersteunt bij selectie, configuratie, levering, inbedrijfstelling, kalibratie en periodiek onderhoud van de GD10P. Dit product is historisch bekend uit de Simrad/Simtronics productlijn.
De juiste GD10P-configuratie hangt af van het doelgas, meetbereik, ATEX-zone, montagepositie, communicatie, alarmstrategie, frontcover, eventuele sample flow housing en koppeling met DCS, SCADA, PLC of gasdetectiecontroller.
- ● Advies over CO2-, LEL- of vol.%-uitvoering
- ● Selectie van het juiste gas en meetbereik
- ● Advies over HART, 4-20 mA, Modbus RTU en systeemintegratie
- ● Beoordeling van montagepositie en omgevingscondities
- ● Keuze van frontcovers, duct-mount kits of sample flow housing
- ● Projectmatige levering, inbedrijfstelling en kalibratie
- ● Periodiek onderhoud en mobiele service op locatie
Advies nodig over de juiste GD10P uitvoering?
Niet iedere CO2- of LEL-uitvoering, gasvariant, frontcover, communicatieoptie of montagepositie is geschikt voor iedere toepassing. VTN helpt u bij het samenstellen van de juiste Oldham Simtronics GD10P configuratie op basis van uw gasrisico, installatieomgeving en systeemkoppeling.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
