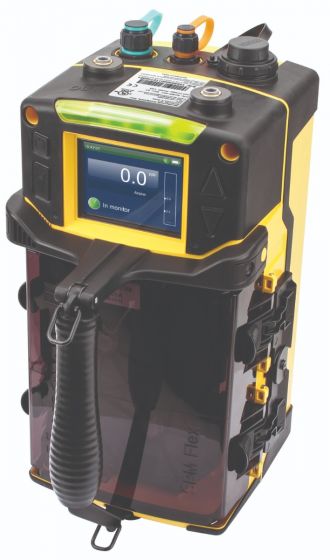

De Honeywell SPM Flex is een draagbare en vast monteerbare Chemcassette tape-based gasdetector voor de detectie van lage concentraties toxische gassen. De detector neemt gasmonsters uit de directe omgeving of vanaf een extern monsternamepunt en is geschikt voor kritische toepassingen waar detectie op ppb- of lage ppm-niveaus noodzakelijk is.
De SPM Flex is ontwikkeld voor onder andere halfgeleiderproductie, chemische industrie, farmacie, laboratoria, onderhoud, lekkageonderzoek en emergency response. Het toestel werkt met gas-specifieke Chemcassette-cartridges voor onder meer hydrides, minerale zuren, oxidizers, amines, fosgeen, di-isocyanaten, hydrazines, HCN, SO2, O3 en H2O2.
De Honeywell SPM Flex wordt geleverd zonder Chemcassette-cartridge. De juiste cartridge, filter en monstername-opstelling worden gekozen op basis van het doelgas, meetbereik, toepassing, luchtvochtigheid, monsterleiding en gewenste responstijd.
De SPM Flex wordt geleverd zonder Chemcasettes, deze zijn te bestellen via Accessoires
De Honeywell SPM Flex is een extractieve single-point gasdetector met Chemcassette tape-technologie. De detector is ontworpen voor het meten van lage concentraties toxische gassen in kritische werkomgevingen, zoals halfgeleiderproductie, chemische industrie, farmaceutische productie, laboratoria, specialty chemicals, onderhoud en incidentrespons.
De SPM Flex neemt gasmonsters uit de directe omgeving of vanaf een extern monsternamepunt en leidt deze naar het Chemcassette-systeem. De kleurreactie op de tape wordt optisch bewaakt, waardoor specifieke toxische gassen op ppb- of lage ppm-niveaus kunnen worden gedetecteerd. De Chemcassette-technologie geeft daarnaast een fysieke indicatie van gasblootstelling op de tape.
Het toestel kan zowel draagbaar worden gebruikt als vast gemonteerd voor continue bewaking. Dankzij het handvat, de robuuste IP65-behuizing, het duidelijke kleurendisplay, de LED-statusbalk, de webinterface en de uitgebreide uitgangsmogelijkheden is de SPM Flex geschikt voor mobiele inspecties, tijdelijke vervanging van een vast meetpunt en vaste monitoring van kritieke processen.
De Honeywell SPM Flex gebruikt Chemcassette tape-based detectie met optische bewaking. Gas in de monsterstroom reageert met de chemisch behandelde tape. De detector bewaakt de kleurverandering en vertaalt deze naar gasconcentratie, alarmstatus en datalogging.
Deze techniek is vooral geschikt voor toxische gassen die al bij zeer lage concentraties relevant zijn, zoals hydrides, minerale zuren, oxidizers, amines, fosgeen, di-isocyanaten en hydrazines. Hierdoor wordt de SPM Flex veel toegepast in high-tech productie, halfgeleiderprocessen, specialty chemicals, laboratoria en kritische industriële toepassingen.
De SPM Flex is geen PID-detector en geen algemene VOC-monitor. Het toestel meet doelgassen waarvoor een geschikte Chemcassette-cartridge en gasconfiguratie beschikbaar is.
Voor generieke VOC-detectie, oplosmiddelenbewaking of brede koolwaterstofdetectie is een andere meetmethode nodig. VTN helpt u bij de keuze tussen Chemcassette-detectie, elektrochemische detectie, PID, IR, katalytische LEL-detectie of stationaire gasdetectie.
De Honeywell SPM Flex wordt geleverd zonder Chemcassette-cartridge. De cartridge wordt gekozen op basis van het doelgas of de gasfamilie. Chemcassette-cartridges zijn verbruiksartikelen en moeten volgens de gebruiksduur, vervaldatum en toepassing tijdig worden vervangen.
Bij de selectie moet rekening worden gehouden met het doelgas, meetbereik, alarmwaarden, monsterleiding, filters, luchtvochtigheid, temperatuur, responstijd, mogelijke interferenties en de gewenste inzetwijze.
De juiste Chemcassette-cartridge en het juiste sample line filter zijn bepalend voor betrouwbare meting. Sommige gassen vragen een specifiek filter, beperkte monsterleidinglengte of aanvullende aandacht voor luchtvochtigheid. VTN adviseert per gas en toepassing over de juiste configuratie.
De SPM Flex ondersteunt meerdere Chemcassette-families. Onderstaande tabel geeft een praktisch overzicht van de belangrijkste detecteerbare gassen en toepassingen. De exacte meetbereiken, alarmwaarden, responstijden, filters en toegestane monsterleidinglengtes zijn gas- en cartridgeafhankelijk.
| Chemcassette-familie | Detecteerbare gassen | Typische toepassing |
|---|---|---|
| Hydrides | Arsine (AsH3), fosfine (PH3), diboraan (B2H6), silaan (SiH4), germane (GeH4), waterstofselenide (H2Se), waterstofsulfide (H2S) | Halfgeleiderproductie, specialty gases, gasflessenkasten en procesapparatuur. |
| Minerale zuren | Waterstoffluoride (HF), waterstofchloride (HCl), waterstofbromide (HBr), boortrifluoride (BF3), salpeterzuur (HNO3), zwavelzuur (H2SO4), waterstofjodide (HI) | Etsprocessen, zuurbehandeling, natte processen, chemische productie en opslag. |
| Oxidizers | Chloor (Cl2), fluor (F2), stikstofdioxide (NO2), chloordioxide (ClO2) | Waterbehandeling, chemische processen, oxidatieve reiniging en gasopslag. |
| Amines | Ammoniak (NH3), dimethylamine (DMA), tetrakis(dimethylamido)titanium (TDMAT), trimethylamine (TMA) | Farmacie, chemie, halfgeleiderprocessen, koeltechniek en specialty chemicals. |
| Fosgeen / chloroformates | Fosgeen (COCl2), ethylchloroformate (ECF), methylchloroformate (MCF) | Chemische productie, syntheseprocessen en incidentrespons. |
| Di-isocyanaten | TDI, MDI, HDI, H6XDI, HMDI, IPDI, XDI | Polyurethaanproductie, coating, lijmen, schuimen, spuitprocessen en industriële verwerking. |
| Hydrazines | Hydrazine (N2H4), monomethylhydrazine (MMH), dimethylhydrazine (UDMH) | Aerospace, energie, research, specialty chemicals en incidentrespons. |
| Overige toxische gassen | Waterstofcyanide (HCN), zwaveldioxide (SO2), ozon (O3), waterstofperoxide (H2O2) | Chemische processen, desinfectie, oxidatieve processen, laboratoria en safety monitoring. |
De SPM Flex werkt met gas-specifieke meetbereiken. Enkele voorbeelden van detectiebereiken zijn arsine 0,5–500 ppb, fosfine 3–3000 ppb, waterstoffluoride 0,02–20 ppm, chloor 0,005–5 ppm, ammoniak 0,01–150 ppm, fosgeen 2–2000 ppb, TDI 0,5–200 ppb, hydrazine 3–1000 ppb, waterstofcyanide 0,2–30 ppm, ozon 20–1000 ppb en waterstofperoxide 0,1–3 ppm.
De praktische inzetbaarheid hangt af van de gekozen Chemcassette, sample line, filter, temperatuur, luchtvochtigheid en gasgedrag. Voor sommige gassen is de toegestane monsterleiding korter of zijn aanvullende filters nodig.
De Honeywell SPM Flex kan worden gebruikt als draagbare gasdetector voor inspecties, lekkageonderzoek, onderhoudsrondes en incidentrespons. Het toestel is voorzien van een handvat, een naar boven gericht display tijdens dragen en grote knoppen die ook met PBM goed bedienbaar zijn.
Voor continue bewaking kan de SPM Flex vast worden gemonteerd. De interne batterij functioneert dan als back-up bij netspanningsuitval. In vaste toepassingen kan de detector worden gekoppeld via Ethernet, webserver, Modbus TCP/IP, 4–20 mA en relais.
De SPM Flex is een extractief meetsysteem. De interne pomp trekt gasmonster naar de detector. Monstername kan lokaal plaatsvinden of via FEP-monsterleiding vanaf een extern punt.
De maximale monsterleidinglengte is gasafhankelijk en kan tot circa 30 meter bedragen. De sample flow wordt automatisch geregeld en gecontroleerd. Bij kritische gassen, vochtige omstandigheden, corrosieve gassen of lange leidingen moet de sample line-opstelling zorgvuldig worden beoordeeld.
Gebruik geschikte FEP-monsterleiding en het juiste filter voor het gekozen gas. Vocht, condensatie, adsorptie aan slangmateriaal, corrosieve gassen en te lange monsterleidingen kunnen de responstijd en meetbetrouwbaarheid beïnvloeden.
De SPM Flex heeft een 3,5” color LCD TFT-display en een kleurgecodeerde LED-balk boven op het toestel. Hierdoor zijn gasconcentratie, alarmstatus en instrumentstatus ook op afstand snel zichtbaar.
Het menu wordt bediend met vier grote knoppen. De flip-screen functie maakt het mogelijk om het scherm te draaien, zodat de detector zowel tijdens dragen als bij vaste montage goed afleesbaar blijft.
Het akoestische alarm is instelbaar. Het toestel ondersteunt alarmindicatie voor gasalarm, normale werking, storing en externe voeding. Alarmen kunnen daarnaast worden doorgemeld via relais, 4–20 mA of netwerkcommunicatie.
De SPM Flex registreert meetwaarden, alarmen, tape-wissels en systeemgebeurtenissen. De datalogging bewaart tot circa 3 maanden meetgeschiedenis en de event history bevat circa 1500 gebeurtenissen.
Via de webserver kan de status van de detector op afstand worden bekeken. De Ethernet-interface ondersteunt Modbus TCP/IP. Met de USB-poort kunnen configuraties en data worden overgezet, bijvoorbeeld om meerdere SPM Flex-units consistent te configureren.
| Interface | Functie | Toepassing |
|---|---|---|
| Ethernet | Webserver en Modbus TCP/IP | Remote viewing, netwerkbewaking en koppeling met bovenliggende systemen. |
| USB | Configuratie- en data-overdracht | Downloaden van meetgegevens en overzetten van configuraties. |
| 4–20 mA | Analoge uitgang, sink/source/isolated | Koppeling met controller, PLC, DCS of alarmcentrale. |
| Relais | Alarm 1, Alarm 2 en Fault | Lokale sturing van signaalgevers, ventilatie, doormelding of externe alarmen. |
De 4–20 mA-uitgang is configureerbaar als sink, source of isolated. Naast de meetwaarde ondersteunt de uitgang specifieke statussen voor inhibit, maintenance, instrument fault en overscale.
| Status | 4–20 mA waarde | Opmerking |
|---|---|---|
| Inhibit | Standaard 2 mA | Programmeerbaar van 1,5 tot 3,5 mA. |
| Maintenance | Standaard 3 mA | Programmeerbaar van 1,5 tot 3,5 mA. |
| Instrument fault | 1 mA of lager | Niet programmeerbaar. |
| Over-scale | Standaard 21,5 mA | Programmeerbaar van 21 tot 22 mA. |
De SPM Flex heeft een IP65-behuizing en is geschikt voor binnen- en buitentoepassingen. De detector is ontworpen voor veeleisende omgevingen met temperatuur- en vochtvariaties. Voor cleanroomomgevingen is de Teflon-coating praktisch omdat deze minder stof aantrekt.
Het toestel is bedoeld voor gebruik bij 0 tot 40 °C voor de meeste gassen en toepassingen. De monsterstroom moet niet-condenserend zijn. Bij hoge luchtvochtigheid, droge omstandigheden of condensatierisico moet de monstername-opstelling worden beoordeeld en waar nodig worden aangepast.
De SPM Flex heeft een interne Li-ion batterij met een gebruiksduur van meer dan 6 uur onder typische omstandigheden. Bij vaste toepassing kan de interne batterij als back-up functioneren wanneer de netvoeding wegvalt.
De meegeleverde voeding is bedoeld voor laden en voeding van het toestel. De voedingsadapter gebruikt 90–264 VAC ingang en levert 24 VDC. Bij vaste montage moeten elektrische installatie, externe schakelaar of circuit breaker en lokale voorschriften worden gevolgd.
| Norm / certificering | Van toepassing op | Betekenis |
|---|---|---|
| IEC 61010-1 | Detector | Veiligheidseisen voor elektrische meet-, regel- en laboratoriumapparatuur. |
| RED / EMC / LVD / RoHS / WEEE | Elektronica en radio-identificatie | Relevante Europese richtlijnen en eisen, afhankelijk van uitvoering en regio. |
| IP65 | Behuizing | Bescherming tegen stof en waterstralen, geschikt voor binnen- en buitentoepassingen. |
De Honeywell SPM Flex is bedoeld voor toxische gassen waarvoor een geschikte Chemcassette beschikbaar is. De detector is niet bedoeld als generieke VOC-detector, LEL-detector of zuurstofmeter.
Niet ieder gas is geschikt voor lange monsterleidingen of hoge luchtvochtigheid. Voor sommige gassen kunnen filters, vochtbeheersing, korte sample lines of aanvullende installatie-eisen nodig zijn.
De SPM Flex is geen persoonlijke gasdetector voor ademzonebewaking. Voor persoonlijke bescherming worden draagbare gasdetectoren gebruikt. De SPM Flex is bedoeld voor extractieve single-point monitoring, tijdelijke bewaking, vaste monitoring of lekkageonderzoek.
| Eigenschap | Specificatie |
|---|---|
| Productnaam | Honeywell SPM Flex Chemcassette gasdetector |
| Merk | Honeywell Analytics |
| Type product | Extractieve single-point Chemcassette gasdetector |
| Toepassing | Draagbare of vaste detectie van lage concentraties toxische gassen |
| Detectietechniek | Chemcassette tape-based detectie met optische bewaking |
| Detectieniveau | ppb tot lage ppm, afhankelijk van gas en Chemcassette |
| Detecteerbare gasfamilies | Hydrides, minerale zuren, oxidizers, amines, fosgeen/chloroformates, di-isocyanaten, hydrazines en overige toxische gassen |
| Chemcassette-cartridges | 14-, 30- of 90-daagse cartridges, afhankelijk van gasfamilie en uitvoering; los te bestellen |
| ChemKeys | Niet nodig; gaskeuze via LCD-menu |
| Opstarttijd | Minder dan 2 minuten |
| Display | 3,5” color LCD TFT-display met flip-screen functie |
| Bediening | 4 grote knoppen |
| Statusindicatie | Kleurgecodeerde LED-statusbalk |
| Akoestisch alarm | Instelbaar: uit, laag ca. 75 dB, medium ca. 85 dB, hoog meer dan 90 dB op 1 meter |
| Sample flow | Automatische flowregeling met bypass-systeem |
| Monsterleiding | Tot circa 30 meter, afhankelijk van gas, filter en toepassing |
| Aanbevolen leidingmateriaal | FEP-monsterleiding voor juist sample transport |
| IP-classificatie | IP65 |
| Gebruik | Binnen en buiten; meegeleverde voeding is uitsluitend voor binnengebruik |
| Bedrijfstemperatuur | 0 tot 40 °C voor de meeste gassen en toepassingen |
| Luchtvochtigheid detector | 0–100% RV, monster moet niet-condenserend zijn en cartridgecondities zijn gasafhankelijk |
| Afmetingen | H 33,6 cm x B 18,3 cm x D 16,3 cm zonder handvat / D 24,1 cm met handvat |
| Gewicht | Ca. 4,1 kg |
| Batterijtype | Li-ion |
| Batterijcapaciteit | 2,7 Ah |
| Batterijduur | Meer dan 6 uur onder typische omstandigheden |
| Voeding | Universele lijnvoeding 90–260 VAC, 50/60 Hz voor batterijlader |
| Power adapter | Input 90–264 VAC; output 24 VDC, 3,75 A max. |
| Datalogging | Rolling log tot circa 3 maanden; event history circa 1500 events |
| Communicatie | Ethernet met webserver en Modbus TCP/IP; USB 2.0 of later |
| Analoge uitgang | 4–20 mA, sink/source/isolated |
| Relais | Alarm 1, Alarm 2 en Fault, configureerbaar normaal open/gesloten |
| Relaisbelasting | 250 VAC, 6 A maximaal |
| Opslag detector | 0 tot 40 °C, 0–100% RV niet-condenserend |
| Certificeringen detector | IEC 61010-1 en relevante Europese richtlijnen, afhankelijk van uitvoering en regio |
| Meegeleverd | Detector met batterij; Chemcassette-cartridges worden los besteld |
| Accessoire / verbruiksartikel | Toepassing |
|---|---|
| Chemcassette-cartridges | Gas-specifieke detectiecartridges; los bestellen per gasfamilie. |
| Sample line filters | Bescherming van detector en sample line; filtertype afhankelijk van gas. |
| FEP-monsterleiding | Monstertransport vanaf extern meetpunt. |
| Montagebeugel | Vaste montage of vervanging van bestaande SPM-installatie. |
| Weerschild / sun shield | Bescherming bij vaste montage buiten of in zwaardere omgevingen. |
| Sampling wand | Gerichte monstername op specifieke locaties; niet geschikt voor alle gassen. |
| Ethernet- en communicatiekabels | Netwerk- en systeemkoppeling. |
| Voeding, batterij en laadaccessoires | Mobiel gebruik, vaste voeding en batterijback-up. |
De Honeywell SPM Flex is een sterke keuze wanneer zeer lage concentraties toxische gassen betrouwbaar moeten worden bewaakt. De Chemcassette-technologie is bijzonder geschikt voor gassen die in halfgeleiderproductie, specialty chemicals, farmacie, laboratoria en kritische procesomgevingen voorkomen.
Door de combinatie van draagbaar gebruik, vaste montage, snelle opstart, duidelijke lokale uitlezing, datalogging, webinterface, 4–20 mA, relais en Modbus TCP/IP is de SPM Flex breed inzetbaar als mobiele detector, tijdelijke vervanger of vast meetpunt.
VTN Veiligheidstechniek Nederland adviseert over de juiste SPM Flex-configuratie op basis van doelgas, meetbereik, cartridge, sample line, filter, responstijd, montage, netwerkcommunicatie, 4–20 mA-signaal, relaislogica en onderhoudsstrategie.
Ook ondersteunen wij bij installatie, inbedrijfstelling, periodiek onderhoud, cartridgebeheer, kalibratie, functietesten, datalogging en integratie met bestaande gasdetectie- of gebouwbeheersystemen.
De juiste SPM Flex-configuratie hangt af van doelgas, Chemcassette-cartridge, meetbereik, monsterleiding, filterkeuze, luchtvochtigheid, montage en systeemkoppeling. VTN helpt u bij de juiste keuze en praktische inzet.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor advies over Honeywell SPM Flex, Chemcassette-cartridges en toxische gasdetectie.
| Artikelnummer Leverancier | SPMF-P1EU |
|---|---|
| Merk | Honeywell Analytics |
| Type Product | Tape Based Gasdetectie |
| Welk(e) gas(sen) wilt u meten? | SO2 (zwaveldioxide), NH3 (ammoniak), HCN (waterstofcyanide), O3 (ozon), COCl2 (Fosgeen), Mineraalzuren, H2O2 (Waterstofperoxide), N2H4 (Hydrazine), Diisocyanaten, Fluoroxidatie middelen, CL (Chloor), Hydriden |
| Voeding | Oplaadbare LithiumIon Accu (Adapter 230 V - 24 VDC) |
| Meetprincipe | Chemcassette (Colorimetrische tape) |
| Alarmen | Visueel Alarm (licht), Hoorbaar Alarm (95 dB) |
| Temperatuur Bereik | Zie datasheet voor specifieke sensor |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| Luchtvochtigheid | 0% tot 100% RV |
| Kleur | Geel |
