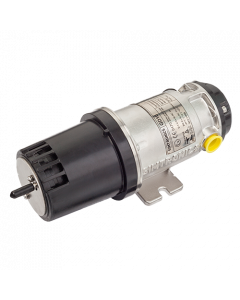

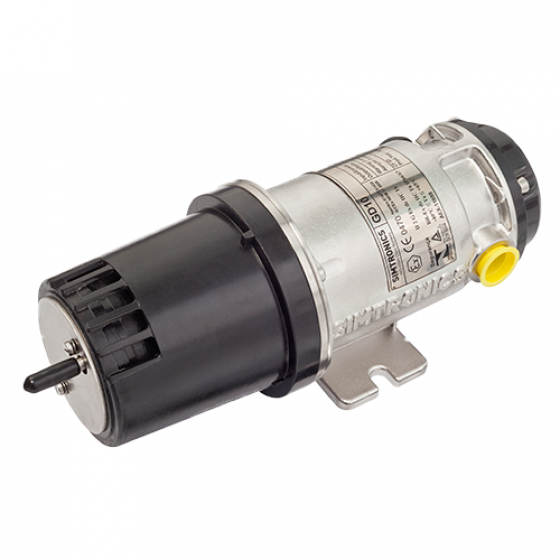

Oldham Teledyne Simtronics GD10P infrarood gasdetectie-meetkop – enkelgas CO₂ of LEL (IR-LEL) Vaste IR-puntdetector voor continue bewaking van CO₂ (kooldioxide) óf brandbare koolwaterstoffen in %LEL/%Vol. Uitgerust met een solid-state infraroodbron voor ongeëvenaarde stabiliteit en verwachte levensduur tot 15 jaar. Ontworpen voor zware omgevingen zoals scheepvaart en offshore. ATEX Zone 1/2, MED en SIL2 (software SIL3), T₉₀ < 1,5 s, RVS 316, IP66. 4–20 mA (source/sink) + HART® standaard; Modbus RTU (RS-485) optioneel.
VTN is officiële distributeur van Oldham Teledyne Simtronics. Dit product stond vroeger bekend als Simrad.
Gegevens
Beschrijving
De GD10P combineert een gepatenteerde halfgeleider-IR-bron met automatische optische compensatie en continue zelftest. Daardoor levert de detector stabiele, driftarme metingen zonder vergiftigingsrisico’s (siliconen/H₂S) zoals bij katalytische sensoren. Meldingen van vervuiling en storingen worden direct doorgestuurd naar uw DCS/SCADA via 4–20 mA/HART®. De RVS 316-behuizing (IP66) is bestand tegen −40 … +60 °C en 0–100 % RV. Beschikbaar als CO₂-variant (ppm tot 100 % vol.) en als LEL/Vol.%-variant voor uiteenlopende koolwaterstoffen (o.a. CH₄, C₂H₄, C₂H₂, C₃H₈). Let op:H₂ is niet IR-detecteerbaar.
Assortiment (varianten)
CO₂ (NDIR)
Variant
Bereik
Bijzonder
GD10P CO₂
0–10.000 ppm (1 % vol.)
–
GD10P CO₂
0–3 % vol.
–
GD10P CO₂
0–5 % vol.
–
GD10P CO₂
0–5 % vol.
CH₄-immuun
GD10P CO₂
0–10 % vol.
–
GD10P CO₂
0–25 % vol.
–
GD10P CO₂
0–100 % vol.
CH₄-immuun
LEL / Vol.% (IR-LEL)
Gas (formule)
Bereik / kalibratiepunt
Bijzonder
Methaan (CH₄)
4,4 % vol.
–
Methaan (CH₄)
5,0 % vol.
–
Methaan (CH₄)
0–100 % vol.
–
Methaan (CH₄) – Biogas
0–100 % vol.
Biogas-afstemming
Methaan (CH₄) – HC-immuun
0–100 % vol.
HC-immuun
Acetyleen (C₂H₂)
0–100 %
–
Ethyleen (C₂H₄)
2,3 % vol.
–
Ethyleen (C₂H₄)
2,7 % vol.
–
Ethaan (C₂H₆)
2,4 % vol.
–
Ethanol (C₂H₆O)
3,1 % vol.
–
Ethanol (C₂H₆O)
3,3 % vol.
–
Propyleen (C₃H₆)
0–100 %
–
Aceton (C₃H₆O)
0–100 %
–
Propaan (C₃H₈)
1,7 % vol.
–
Propaan (C₃H₈)
2,2 % vol.
–
Propaan (C₃H₈) – CH₄-immuun
0–100 % vol.
CH₄-immuun
Pentaan (C₅H₁₂)
0–100 %
–
Benzeen (C₆H₆)
0–100 %
–
Cyclohexaan (C₆H₁₂)
0–100 %
–
Hexaan (C₆H₁₄)
0–100 %
–
Tolueen (C₇H₈)
1,2 % vol.
–
Styreen (C₈H₈)
0–100 %
–
Methanol (CH₄O)
0–100 %
–
n-Butaan (n-C₄H₁₀)
0–100 %
–
Keuzehulp (kort) • CO₂-bewaking: kies het bereik passend bij uw proces (1–100 % vol.); gebruik CH₄-immuun wanneer methaan als achtergrondgas aanwezig is. • CH₄-omgevingen: 5,0 % vol. is een veelgebruikt set-point; 0–100 % vol. voor hoge concentraties of biogas. • Specifieke stoffen: kies de formule-variant (bijv. C₃H₆O aceton, C₂H₆O ethanol). • Let op:waterstof (H₂) is niet IR-detecteerbaar.
Belangrijkste kenmerken
Solid-state IR-bron: ca. 15 jaar levensduur, minimale drift, lage TCO
Zeer snelle respons:T₉₀ < 1,5 s (variant-/toepassingsafhankelijk)
Volledige meetbereiken:tot 100 % LEL/Vol.% zonder extrapolatie
Autocompensatie + zelftest: detecteert dirty optics en meldt via 4–20 mA/HART®
Geen sensorvergiftiging (siliconen/H₂S) zoals bij katalytische cellen
Certificeringen:ATEX Zone 1/2, MED, SIL2 (software SIL3)
Robuust:RVS 316, IP66, −40 … +60 °C, 0–100 % RV
Uitgangen:4–20 mA (source/sink), HART®; Modbus RTU (RS-485) optioneel
VTN is officiële distributeur van Oldham Teledyne Simtronics. Wij leveren de GD10Pgebruiksklaar met configuratie op toepassing, inbedrijfstelling, test-/kalibratierapport en integratie-advies (4–20 mA/HART®, Modbus RTU). We ondersteunen montagekeuze (weer-/duct-kits, flow-housings), validatie en periodiek onderhoud conform EU-normen. Met originele onderdelen, ruime expertise en korte lijnen borgt u maximale beschikbaarheid, lage TCO en compliance—ook in de zwaarste omgevingen.
Product specificaties
Meer informatie
Merk
Oldham Teledyne Simtronics
Type Product
Gasdetectiemeetkop (Stationair / Vast Opgesteld)
Welk(e) gas(sen) wilt u meten?
LEL [infrarood] (explosiegevaar), CO2 (koolstofdioxide)
Voeding
24V DC (18-32 V DC)
Meetprincipe
Infrarood
Output / Relais / Protocol
4-20 mA, HART
Temperatuur Bereik
-40 tot +60
MED Gecertificeerd (Marine Equipment Directive 2014/90/EU)
