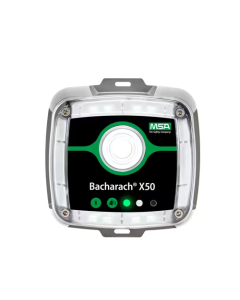

MSA Bacharach X50 Gasdetectie meetkop voor koelmiddelen
MSA Bacharach X50 Gasdetectie meetkop voor koelmiddelen + relais
Te bestellen per
Stuks
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De MSA Bacharach X50 gasdetectie meetkop voor koelmiddelen + relais is een vaste koelmiddelmonitor voor continue lekkagedetectie in HVAC-R installaties, machinekamers, koel- en vriescellen, technische ruimten, supermarkten, distributiecentra en industriële koelinstallaties.
Deze uitvoering is voorzien van één vaste, ingebouwde sensor voor één lokaal meetpunt en beschikt over 4 relais, lokale hoorbare en visuele alarmering, Bluetooth-configuratie via de X-Series Gas Detection app, Modbus RTU via RS-485 en een configureerbare analoge uitgang. Optioneel kan de X50 worden uitgebreid met een MSA Bacharach X10 remote sensor voor een extra extern meetpunt.
- ● Vaste 1-sensor gasdetectie meetkop voor koelmiddelen
- ● Uitvoering met 4 relais: storing, laag alarm, hoog alarm en configureerbare functie
- ● Sensorvarianten voor breedband R-gasgroepen en R-744 / CO2
- ● Geschikt voor onder andere R-32, R-134a, R-290, R-404A, R-407A, R-410A, R-448A, R-449A, R-454A/B/C, R-455A, R-507A, R-513A, R-515B en R-744 / CO2
- ● Meetbereik R-gasgroepen: 1.000 ppm; CO2: 5.000, 10.000 of 20.000 ppm
- ● Bluetooth-configuratie via de X-Series Gas Detection app
- ● Modbus RTU via RS-485 en analoge uitgang 4-20 mA, 1-5 V of 2-10 V
- ● IP66 / Type 4 behuizing bij correcte installatie
- ● Optioneel uitbreidbaar met X10 remote sensor voor een extra meetpunt
Let op: de MSA Bacharach X50 is bedoeld voor niet-geclassificeerde, niet-explosiegevaarlijke omgevingen. De X50 is niet ontworpen als intrinsiek veilige gasdetector voor gebruik in ATEX-zones.

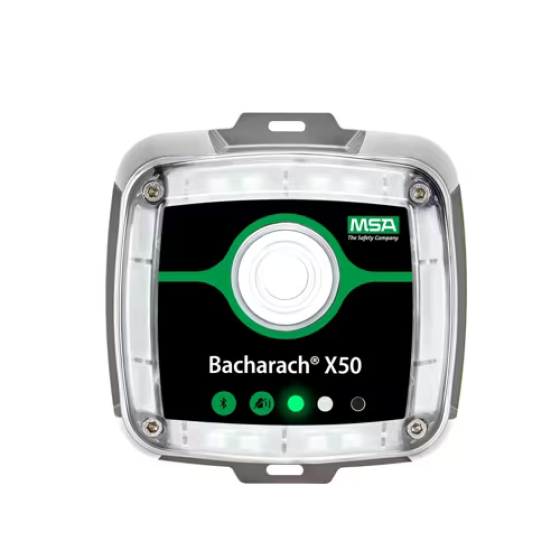

MSA Bacharach X50 gasdetectie meetkop voor koelmiddelen + relais
De MSA Bacharach X50 is een vaste gasdetectie meetkop voor continue koelmiddellekdetectie in professionele HVAC-R installaties, machinekamers, koel- en vriescellen, technische ruimten, supermarkten, distributiecentra, proceskoeling en industriële koelinstallaties.
Deze uitvoering is voorzien van één vaste, ingebouwde sensor voor bewaking van één lokaal meetpunt. Afhankelijk van de gekozen sensorvariant detecteert de X50 een breedband koelmiddelengroep of R-744 / CO2. Voor synthetische koelmiddelen en R-290 gebruikt de X50 een halfgeleider / MOS-sensor. Voor CO2 wordt een NDIR-infraroodsensor toegepast.
De X50 beschikt over lokale hoorbare en visuele alarmering, LED-randverlichting, Bluetooth-configuratie via de X-Series Gas Detection app, Modbus RTU via RS-485, een configureerbare analoge uitgang en 4 relais. Hierdoor kan de meetkop zelfstandig lokaal alarmeren, maar ook worden gekoppeld aan een gasdetectiecontroller, PLC, gebouwbeheersysteem of andere technische installatie.
Niet geschikt voor ATEX-zones
De MSA Bacharach X50 is bedoeld voor vaste montage in niet-geclassificeerde, niet-explosiegevaarlijke omgevingen. De X50 is niet ontworpen als intrinsiek veilige gasdetector en mag niet worden toegepast in ATEX-zones of andere geclassificeerde explosiegevaarlijke omgevingen.
Belangrijkste kenmerken
- ● Vaste gasdetectie meetkop voor koelmiddelen en HVAC-R toepassingen
- ● Uitvoering met één vaste, ingebouwde sensor
- ● Optioneel uit te breiden met MSA Bacharach X10 remote sensor voor een extra extern meetpunt
- ● Sensorvarianten voor vier breedband R-gasgroepen en drie CO2-bereiken
- ● Detectie van HFC-, HFO-, HCFC- en HC-koelmiddelen, afhankelijk van sensorgroep
- ● Detectie van R-744 / CO2 met specifieke CO2-uitvoering
- ● Halfgeleider / MOS-sensor voor breedband R-gasgroepen
- ● NDIR-infraroodsensor voor CO2
- ● 4 relais: foutmelding, laag alarm, hoog alarm en configureerbare functie
- ● Analoge uitgang configureerbaar als 4-20 mA, 1-5 V of 2-10 V
- ● Digitale communicatie via Modbus RTU over RS-485
- ● Bluetooth-configuratie via de X-Series Gas Detection app
- ● Geïntegreerde LED-indicatie, LED-randverlichting en zoemer
- ● Zoemer >90 dB op 10 cm
- ● IP66 / Type 4 behuizing bij correcte installatie
- ● Vooraf gekalibreerde sensormodules voor snelle service en minder stilstand
- ● Geschikt voor ondersteuning van EN 378, F-gassenverordening, ASHRAE 15 en CSA B52.2

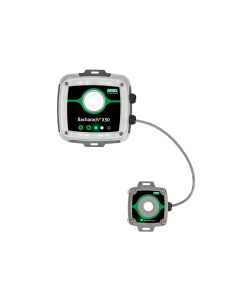

Uitbreidbaar met MSA Bacharach X10 remote sensor
De X50 kan optioneel worden uitgebreid met een MSA Bacharach X10 remote sensor. Hiermee kan een extra extern meetpunt worden bewaakt, bijvoorbeeld in een koelcel, technische ruimte, bij een verdamper, compressor, leidingtraject of een ander punt waar het lekkagerisico groter is.
De X10 remote sensor wordt niet standaard meegeleverd met deze X50 meetkop. De sensor is apart te selecteren bij de handige opties op de productpagina. De X10 is geen zelfstandig werkende gasdetector; de sensor wordt aangesloten op de X50 en functioneert als externe uitbreiding van het X50-systeem.
| Configuratie | Omschrijving | Typische toepassing |
|---|---|---|
| X50 zonder X10 | Bewaking met één vaste, ingebouwde sensor. | Eén lokaal meetpunt in een machinekamer, koelcel, technische ruimte of HVAC-R installatie. |
| X50 met X10 remote sensor | Extra extern meetpunt als uitbreiding op de X50. | Wanneer de sensor dichter bij een verdamper, compressor, koelcel of risicopunt moet worden geplaatst. |
Sensorvarianten en complete gassenlijst
Niet elke sensorvariant detecteert elk koelmiddel. De X50 werkt met vier breedband R-gasgroepen en drie CO2-uitvoeringen. Per breedbandgroep is één fabriekskalibratiegas vastgesteld. Alle gassen binnen dezelfde groep kunnen met die sensor worden bewaakt. Voor de beste nauwkeurigheid kan veldkalibratie met het specifieke doelgas nodig zijn.
| Sensorvariant | Sensortechniek | Fabriekskalibratiegas | Detecteerbare koelmiddelen / doelgassen | Meetbereik |
|---|---|---|---|---|
| Breedband R-gas groep 1 | Halfgeleider / MOS | R-448A | R-448A, R-290, R-32, R-410A, R-449A, R-455A | 1.000 ppm |
| Breedband R-gas groep 2 | Halfgeleider / MOS | R-407A | R-407A, R-1234yf, R-1234ze(E), R-404A, R-407C, R-507A, R-513A, R-515B | 1.000 ppm |
| Breedband R-gas groep 3 | Halfgeleider / MOS | R-454B | R-454B, R-454A, R-454C, R-1233zd(E) | 1.000 ppm |
| Breedband R-gas groep 4 | Halfgeleider / MOS | R-134a | R-134a | 1.000 ppm |
| CO2 5k | NDIR-infrarood | R-744 / CO2 | R-744 / CO2 / koolstofdioxide | 5.000 ppm |
| CO2 10k | NDIR-infrarood | R-744 / CO2 | R-744 / CO2 / koolstofdioxide | 10.000 ppm |
| CO2 20k | NDIR-infrarood | R-744 / CO2 | R-744 / CO2 / koolstofdioxide | 20.000 ppm |
Belangrijke configuratie-opmerking: het fabriekskalibratiegas hoort ook bij de detecteerbare gassen binnen de betreffende groep. Groep 1 detecteert dus ook R-448A, groep 2 ook R-407A, groep 3 ook R-454B en groep 4 detecteert R-134a.
Complete koelmiddelenlijst per toepassing
Onderstaand overzicht geeft de complete lijst van koelmiddelen en doelgassen die binnen deze X50-configuratie kunnen worden gekozen. De juiste sensorvariant moet altijd worden afgestemd op het aanwezige koelmiddel, de gewenste alarmwaarden, de montagepositie en de installatieomgeving.
| Koelmiddel / gas | Nederlandse benaming / type | Sensorvariant | Meetbereik |
|---|---|---|---|
| R-290 | Propaan / koolwaterstof-koudemiddel | Breedband R-gas groep 1 | 1.000 ppm |
| R-32 | HFC-koudemiddel | Breedband R-gas groep 1 | 1.000 ppm |
| R-410A | HFC-blend | Breedband R-gas groep 1 | 1.000 ppm |
| R-448A | HFO/HFC-blend | Breedband R-gas groep 1 | 1.000 ppm |
| R-449A | HFO/HFC-blend | Breedband R-gas groep 1 | 1.000 ppm |
| R-455A | A2L HFO/HFC-blend | Breedband R-gas groep 1 | 1.000 ppm |
| R-407A | HFC-blend | Breedband R-gas groep 2 | 1.000 ppm |
| R-1234yf | HFO-koudemiddel | Breedband R-gas groep 2 | 1.000 ppm |
| R-1234ze(E) | HFO-koudemiddel | Breedband R-gas groep 2 | 1.000 ppm |
| R-404A | HFC-blend | Breedband R-gas groep 2 | 1.000 ppm |
| R-407C | HFC-blend | Breedband R-gas groep 2 | 1.000 ppm |
| R-507A | HFC-blend | Breedband R-gas groep 2 | 1.000 ppm |
| R-513A | HFO/HFC-blend | Breedband R-gas groep 2 | 1.000 ppm |
| R-515B | HFO/HFC-blend | Breedband R-gas groep 2 | 1.000 ppm |
| R-454A | A2L HFO/HFC-blend | Breedband R-gas groep 3 | 1.000 ppm |
| R-454B | A2L HFO/HFC-blend | Breedband R-gas groep 3 | 1.000 ppm |
| R-454C | A2L HFO/HFC-blend | Breedband R-gas groep 3 | 1.000 ppm |
| R-1233zd(E) | HFO-koudemiddel | Breedband R-gas groep 3 | 1.000 ppm |
| R-134a | HFC-koudemiddel | Breedband R-gas groep 4 | 1.000 ppm |
| R-744 / CO2 | Koolstofdioxide | CO2 5k, 10k of 20k | 5.000, 10.000 of 20.000 ppm |
Relais, analoge uitgang en Modbus-integratie
Deze X50-uitvoering is geschikt voor installaties waar lokale alarmering en aansturing van externe apparatuur gewenst zijn. De meetkop heeft 4 relais: foutmelding, laag alarm, hoog alarm en één configureerbare functie. Daarmee kunnen bijvoorbeeld een sirene, flitslicht, ventilatie, doormelding of regeltechnische functie worden aangestuurd.
| Functie | Specificatie | Toepassing |
|---|---|---|
| Relais foutmelding | Onderdeel van 4 relais | Doormelding van storing, sensorprobleem, communicatieprobleem of instrumentfout. |
| Relais laag alarm | Onderdeel van 4 relais | Vroegtijdige waarschuwing bij oplopende gasconcentratie. |
| Relais hoog alarm | Onderdeel van 4 relais | Escalatie, ventilatiesturing, externe signalering of alarmdoormelding. |
| Configureerbaar relais | Vrij configureerbare functie | Projectspecificatie, bijvoorbeeld extra signalering, ventilatie of interlock. |
| Analoge uitgang | 4-20 mA, 1-5 V of 2-10 V | Koppeling met regeltechniek, PLC, controller of gebouwbeheersysteem. |
| Modbus RTU | RS-485, configureerbaar | Digitale communicatie met BMS, BAS, PLC of gasdetectiecentrale. |
Bluetooth-configuratie via X-Series Gas Detection app
De X50 kan via Bluetooth worden geconfigureerd met de X-Series Gas Detection app. Dit vereenvoudigt inbedrijfstelling, configuratie, onderhoud, functietest en kalibratie. Instellingen en statusinformatie kunnen lokaal worden uitgelezen zonder dat de behuizing steeds geopend hoeft te worden.
- ● Uitlezen van actuele gasconcentratie
- ● Controle van instrumentstatus
- ● Instellen en controleren van alarmwaarden
- ● Configureren van analoge uitgang en Modbus-communicatie
- ● Ondersteuning bij functietest en kalibratie
- ● Snellere service en minder stilstand bij onderhoud
Toepassingen
De MSA Bacharach X50 is geschikt voor vaste koelmiddellekdetectie in niet-explosiegevaarlijke koeltechnische en HVAC-R omgevingen. De juiste sensorvariant wordt gekozen op basis van het aanwezige koelmiddel.
- ● Koel- en vriescellen
- ● Machinekamers voor koelinstallaties
- ● Supermarkten en retailkoeling
- ● Distributiecentra
- ● Industriële koelinstallaties
- ● HVAC-R installaties
- ● Proceskoeling
- ● CO2-koelsystemen met R-744
- ● Installaties met HFC-, HFO-, HCFC- of HC-koelmiddelen
- ● Locaties waar EN 378 of F-gassenbeheer van toepassing is
- ● Locaties waar een extra extern meetpunt gewenst is met een optionele X10 remote sensor
Montage en plaatsing
De juiste montagepositie is bepalend voor de werking van de gasdetectie. De X50 meet op één lokaal punt. Wanneer een lekkage de sensor niet bereikt, wordt geen alarm gegenereerd. Bij toepassing van een X10 remote sensor kan een extra meetpunt dichter bij een risicolocatie worden geplaatst.
- ● Plaats de sensor bij waarschijnlijke lekkagebronnen zoals verdampers, compressoren, afsluiters, flenzen, leidingverbindingen en appendages
- ● Houd rekening met gasgedrag: zwaardere koudemiddelen kunnen zich laag ophopen
- ● Houd rekening met ventilatie, luchtstromen, recirculatie en dode hoeken
- ● Zorg dat de sensor vrij toegang heeft tot de omgevingslucht
- ● Plaats de meetkop bereikbaar voor inspectie, functietest, kalibratie en onderhoud
- ● Gebruik de X10 remote sensor wanneer het meetpunt op afstand van de X50 moet liggen
Specificaties X10 remote sensor als optie
De MSA Bacharach X10 remote sensor is een optionele uitbreiding voor de X50. Deze sensor wordt gebruikt wanneer een extern meetpunt nodig is. De X10 is geen zelfstandige gasdetector en werkt alleen in combinatie met de X50.
| Parameter | Specificatie |
|---|---|
| Productnaam | MSA Bacharach X10 Remote Gas Sensor |
| Type | Externe sensor voor MSA Bacharach X50 |
| Gebruik | Optionele uitbreiding; apart te selecteren bij handige opties |
| Zelfstandig toepasbaar | Nee, alleen in combinatie met X50 |
| Sensorpositie | Extern meetpunt op afstand van de X50 |
| Maximale afstand tot X50 | Tot 100 meter met voorgeschreven of gelijkwaardige kabel |
| Communicatie naar X50 | Modbus RTU via RS-485 |
| Voeding | 12 VDC, geleverd vanuit de X50 |
| Bekabeling | 4-aderige afgeschermde kabel, 18 AWG / 0,75 mm² |
| Behuizing | Polycarbonaat |
| Sensorbehuizing | ABS |
| Beschermingsgraad | IP66 / Type 4 bij correcte installatie |
| Afmetingen | Ca. 106 × 82 × 55 mm |
| Gewicht | Ca. 181 g |
| Omgevingstemperatuur | -40 °C tot +50 °C |
| Luchtvochtigheid | 5-90% RV, niet-condenserend |
Onderhoud, functietest en kalibratie
De X50 maakt gebruik van vooraf gekalibreerde sensormodules. Dit vereenvoudigt onderhoud en maakt sensorvervanging in het veld sneller. Na installatie moet de werking van het instrument worden bevestigd met een functietest of kalibratie. Een kalibratie bij inbedrijfstelling wordt aanbevolen voor de beste meetprestatie.
- ● Controle van sensorrespons na installatie
- ● Bump test of functietest volgens onderhoudsprocedure
- ● Kalibratie bij inbedrijfstelling aanbevolen
- ● Controle van LED-indicatie, LED-randverlichting en zoemer
- ● Controle van relaisfuncties, analoge uitgang en Modbus-communicatie
- ● Periodieke inspectie van montagepositie, vervuiling en omgevingscondities
Technische specificaties X50
| Parameter | Specificatie |
|---|---|
| Productnaam | MSA Bacharach X50 |
| Type | Vaste 1-sensor gasdetectie meetkop / koelmiddelmonitor |
| Uitvoering | Eén vaste, ingebouwde sensor |
| Uitbreiding | Optioneel uit te breiden met X10 remote sensor |
| Toepassing | Koelmiddellekdetectie in HVAC-R, koelinstallaties, machinekamers, koel- en vriescellen |
| Sensortechniek | Halfgeleider / MOS voor breedband R-gasgroepen; NDIR-infrarood voor CO2 |
| Detecteerbare gassen | HFC-, HFO-, HCFC- en HC-koelmiddelen, afhankelijk van sensorgroep; R-744 / CO2 met CO2-uitvoering |
| Meetbereiken | R-gasgroepen: 1.000 ppm; CO2: 5.000, 10.000 of 20.000 ppm |
| Minimale detectiegrens | Sensorafhankelijk; 50 ppm voor koelmiddelen |
| Alarmen | Geïntegreerd hoorbaar en visueel alarm met LED-randverlichting |
| Zoemer | >90 dB op 10 cm |
| Relais | 4 relais: foutmelding, laag alarm, hoog alarm en configureerbare functie |
| Relaisbelasting | DPDT, 24 V AC/DC, 2 A max. |
| Analoge uitgang | 4-20 mA, 1-5 V of 2-10 V |
| Digitale communicatie | Modbus RTU via RS-485 |
| Configuratie | Bluetooth via X-Series Gas Detection app |
| Voeding | 24 VDC ±20% of 24 VAC ±20%, 50/60 Hz |
| Vermogen | Max. 14 W |
| Beschermingsgraad | IP66 / Type 4 bij correcte installatie |
| Behuizing | Polycarbonaat |
| Sensorbehuizing | ABS |
| Omgevingstemperatuur | -40 °C tot +50 °C |
| Opslagtemperatuur | -20 °C tot +40 °C |
| Luchtvochtigheid | 5-90% RV, niet-condenserend |
| Drukbereik | 800 tot 1.100 mbar |
| Hoogte | 0 tot 3.050 m |
| Afmetingen | Ca. 164 × 160 × 84 mm |
| Gewicht | Ca. 471 g |
| Goedkeuringen / normen | UL / CSA / EN 61010-1, CE, EN 50270, EN 50271, EN 14624 |
| Relevante regelgeving | EN 378, F-gassenverordening, ASHRAE 15, CSA B52.2 |
| ATEX | Niet ATEX-gecertificeerd |
Waarom kiezen voor de MSA Bacharach X50 via VTN?
Met de MSA Bacharach X50 kiest u voor een krachtige vaste meetkop voor koelmiddellekdetectie. Deze uitvoering met één vaste, ingebouwde sensor is geschikt voor betrouwbare bewaking van één lokaal meetpunt en kan optioneel worden uitgebreid met een X10 remote sensor voor een extra extern meetpunt.
Dankzij de combinatie van lokale alarmering, 4 relais, Modbus RTU, analoge uitgang en Bluetooth-configuratie is de X50 geschikt voor zowel zelfstandige lokale gasdetectie als integratie met gebouwbeheer, PLC, ventilatie of centrale alarmering.
Advies en service door VTN Veiligheidstechniek Nederland
De juiste X50-configuratie hangt af van het aanwezige koelmiddel, de gewenste sensorvariant, de montagepositie, ventilatie, alarmwaarden, relaisfunctie, Modbus-koppeling en onderhoudsstrategie. Vooral bij A2L-koudemiddelen, R-290 en CO2 is een correcte selectie en plaatsing belangrijk.
VTN Veiligheidstechniek Nederland ondersteunt bij de keuze van de juiste sensorvariant, projectmatige levering, inbedrijfstelling, periodiek onderhoud en kalibratie. Zo sluit de gasdetectie aan op het gebruikte koelmiddel, de installatieomgeving en de geldende veiligheidsprocedures.
- ● Advies over de juiste X50 sensorvariant
- ● Beoordeling van koelmiddel, meetbereik en alarmwaarden
- ● Advies over montagepositie en gasgedrag
- ● Koppeling met ventilatie, relais, BMS, BAS, PLC of gasdetectiecentrale
- ● Optionele toepassing van X10 remote sensor voor extra meetpunt
- ● Inbedrijfstelling, functietest en kalibratie
- ● Periodiek onderhoud en service op locatie
- ● Ondersteuning bij EN 378, F-gassenverordening, ASHRAE 15 en CSA B52.2
Advies nodig over de juiste X50 uitvoering?
Niet iedere sensorvariant is geschikt voor ieder koelmiddel. VTN helpt u bij de juiste keuze op basis van het aanwezige koudemiddel, de ruimte, ventilatie, alarmstrategie, relaisfunctie en systeemkoppeling.
Bel +31 (0)412 - 69 55 55 of neem contact op met VTN voor technisch advies, configuratie en inbedrijfstelling.
| Merk | Bacharach |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | CO2 (koolstofdioxide), R32, R-1233zd, R-1234yf, R-1234ze, R134a, R290 (Propaan), R404a, R407a, R407c, R410a, R448A, R449a, R507A, R513A, R454A, R454B, R-454C, R455A, R-515B |
| Voeding | 24 VDC |
| Output / Relais / Protocol | 4-20 mA, RS485 Modbus, RS485 Modbus RTU, Relais |
| Alarmen | Hoorbaar Alarm (95 dB) |
| Meetbereik | Afhankelijk van sensor type |
| Temperatuur Bereik | -40 tot +50 |
| Connectiviteit | Bluetooth |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Nee |
| ATEX | NIET ATEX Gecertificeerd |
| Luchtvochtigheid | 5% tot 90% RV (niet-condenserend) |
Handige opties
Offerte Aanvragen
Vul uw gegevens in en wij nemen zo snel mogelijk contact met u op.
Om u zo goed mogelijk van dienst te zijn, verzoeken wij u om uw offerteaanvraag zo volledig mogelijk te omschrijven en in te vullen..
