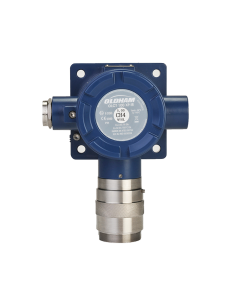

Intrinsiek veilige gasdetectie meetkop voor toxische gassen en zuurstof

De Teledyne Oldham OLCT 100 IS is een intrinsiek veilige stationaire gasdetectie meetkop voor het continu bewaken van toxische gassen en zuurstof in industriële omgevingen. Deze uitvoering is ontworpen voor toepassingen waar gasdetectie nodig is in explosiegevaarlijke zones en waar een intrinsiek veilige Ex ia-oplossing gewenst of vereist is.

De OLCT 100 IS is uitgevoerd als analoge 4-20 mA transmitter zonder lokaal display. De meetwaarde wordt via het 4-20 mA signaal doorgestuurd naar een geschikte gasdetectiecontroller, PLC, DCS of ander bewakingssysteem. Hierdoor is de meetkop geschikt voor centrale gasbewaking, alarmering, ventilatiesturing, procesbeveiliging en doormelding naar een hoger systeem.

Alleen voor elektrochemische sensoren

De OLCT 100 IS is specifiek bedoeld voor elektrochemische sensoren. Deze sensortechnologie wordt gebruikt voor zuurstof en toxische gassen. Daarmee onderscheidt de IS-uitvoering zich duidelijk van andere OLCT 100-uitvoeringen.

Wanneer brandbare gassen, CO2, koudemiddelen, freongassen of VOC’s moeten worden gedetecteerd, is de OLCT 100 IS niet de juiste uitvoering. VTN Veiligheidstechniek Nederland helpt bij het selecteren van de juiste OLCT 100-variant op basis van gasrisico, zone-indeling en systeemopbouw.

Intrinsiek veilig: Ex ia-installatie met zenerbarrière

De OLCT 100 IS is ontworpen als intrinsiek veilige uitvoering. Dit betekent dat de elektrische energie in het meetcircuit zodanig wordt begrensd dat ontsteking van een explosieve atmosfeer wordt voorkomen, mits de installatie correct wordt uitgevoerd volgens de geldende voorschriften.

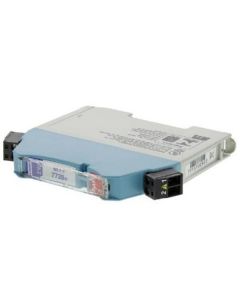

Voor de OLCT 100 IS is een geschikte zenerbarrière of intrinsiek veilige interface nodig. De keuze en plaatsing van de barrière moeten passen bij de detector, de controller, de kabellengte, de zone-indeling en de installatie-eisen.

Bij toepassing in ATEX-gebied moeten onder andere de volgende punten zorgvuldig worden gecontroleerd:

• Exacte artikelvariant en certificering
• Gasgroep en temperatuurklasse
• Zone-indeling van de installatie
• Intrinsiek veilige kringberekening
• Zenerbarrière of galvanische scheiding
• Kabeltype, kabellengte en kabelcapaciteit
• Aarding en potentiaalvereffening
• Controllercompatibiliteit
• Installatie volgens de geldende ATEX- en IEC/EN 60079-voorschriften

ATEX en Ex ia: zorgvuldig per configuratie beoordelen

De OLCT 100 IS is bedoeld voor intrinsiek veilige toepassing in explosiegevaarlijke omgevingen. De exacte zonegeschiktheid moet altijd worden gecontroleerd aan de hand van het certificaat, de artikelvariant en de installatieopbouw.

De IS-uitvoering wordt gekenmerkt door een intrinsiek veilige Ex ia-classificatie. In de praktijk betekent dit dat niet alleen de meetkop, maar ook de volledige elektrische kring correct moet zijn ontworpen en gedocumenteerd. Een intrinsiek veilige meetkop is alleen veilig toepasbaar wanneer de complete installatie voldoet aan de eisen voor intrinsieke veiligheid.

Belangrijk bij ATEX-toepassingen:

• Controleer altijd de exacte Ex-markering op het typeplaatje en certificaat.
• Gebruik uitsluitend een passende intrinsiek veilige barrière of interface.
• Houd rekening met gasgroep, temperatuurklasse en omgevingstemperatuur.
• Documenteer de intrinsiek veilige kring.
• Laat installatie en inbedrijfstelling uitvoeren door deskundige personen.
• Raadpleeg VTN bij twijfel over zone-indeling, barrièrekeuze of controllerkoppeling.

4-20 mA uitgang via 2-draads aansluiting

De OLCT 100 IS heeft een analoge 4-20 mA uitgang en wordt als elektrochemische 2-draads transmitter aangesloten. Het 4-20 mA signaal is evenredig met de gemeten gasconcentratie en kan via een intrinsiek veilige barrière worden gekoppeld aan een geschikte controller of meetmodule.

De 4-20 mA uitgang maakt de OLCT 100 IS geschikt voor:

• Centrale gasbewaking
• Lokale of centrale alarmering via controller
• Ventilatiesturing
• Doormelding naar PLC of DCS
• Procesbewaking
• Integratie in bestaande stationaire gasdetectiesystemen

Beschikbare gasvarianten en meetbereiken

De Teledyne Oldham OLCT 100 IS is beschikbaar voor elektrochemische detectie van zuurstof en toxische gassen. Onderstaande tabel geeft een overzicht van relevante gasvarianten en meetbereiken. De exacte beschikbaarheid, sensorlevensduur en certificering moeten per configuratie worden gecontroleerd.

Zuurstofdetectie

De OLCT 100 IS kan worden uitgevoerd voor zuurstofdetectie. Zuurstofbewaking is nodig bij risico op zuurstoftekort of zuurstofverrijking. Zuurstoftekort kan ontstaan door verdringing door andere gassen, inertisering, lekkage van procesgassen, stikstof, CO2 of onvoldoende ventilatie.

Voor zuurstofmetingen moet worden gekozen voor het juiste meetbereik en passende alarmwaarden. Ook de montagepositie is afhankelijk van het proces en de gassen die zuurstof kunnen verdringen.

Toxische gasdetectie

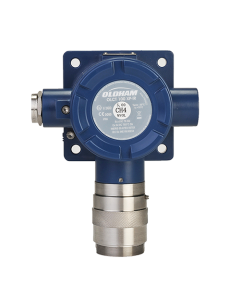

De OLCT 100 IS is geschikt voor detectie van veelvoorkomende toxische gassen. Denk aan CO, H2S, NH3, NO, NO2, SO2, Cl2, HCN, HCl, PH3, ClO2, ETO, formaldehyde en andere specialistische gassen.

Toxische gasdetectie wordt toegepast in onder andere:

• Chemische industrie
• Petrochemie
• Waterzuiveringen
• Afvalwaterinstallaties
• Laboratoria
• Energiecentrales
• Koeltechnische installaties
• Technische ruimten
• Procesindustrie
• Opslag en overslag van gevaarlijke stoffen

De juiste alarmwaarden, meetbereiken, kalibratiegassen en onderhoudsintervallen moeten worden afgestemd op het gasrisico, de blootstellingsgrenzen, de bedrijfsprocedures en de geldende regelgeving.

Ammoniakdetectie met intrinsiek veilige uitvoering

Voor ammoniaktoepassingen is de OLCT 100 IS beschikbaar in verschillende meetbereiken, waaronder 0-100 ppm, 0-300 ppm, 0-1000 ppm en 0-5000 ppm. Ook is een lage-temperatuuruitvoering beschikbaar voor specifieke toepassingen.

Ammoniakdetectie wordt veel toegepast in koeltechniek, chemische industrie, waterzuivering, opslagruimten en procesinstallaties. Bij ammoniak is de juiste sensorselectie belangrijk, omdat omgevingscondities zoals temperatuur, luchtvochtigheid en blootstelling aan hoge concentraties invloed kunnen hebben op levensduur en meetgedrag.

Waterstofdetectie in ppm- of volumebereik

De OLCT 100 IS kan worden uitgevoerd met een elektrochemische waterstofsensor in ppm-bereik of volumepercentage. Dit is relevant voor toepassingen waar waterstoflekkage of accumulatie moet worden bewaakt, maar waar geen LEL-sensoruitvoering gewenst of passend is.

Let op: wanneer waterstof als explosiegevaar in LEL-bereik moet worden bewaakt, moet per toepassing worden beoordeeld of een andere detectoruitvoering beter geschikt is.

Geen CO2-, koudemiddel- of LEL-uitvoering

De OLCT 100 IS is niet bedoeld voor CO2-detectie, koudemiddeldetectie, freongassen, VOC’s of algemene LEL-detectie van brandbare gassen. Voor deze toepassingen zijn andere uitvoeringen binnen de OLCT 100-serie of andere Teledyne Oldham detectoren beschikbaar.

SIL 2 afhankelijk van gas en toepassing

De OLCT 100-serie is beschikbaar met SIL 2-mogelijkheden, afhankelijk van gas, sensoruitvoering en toepassing. SIL-classificatie is relevant wanneer de gasdetectie onderdeel is van een veiligheidsfunctie of Safety Instrumented Function.

Bij toepassing in een SIL-context moet het volledige systeem worden beoordeeld. Niet alleen de detector, maar ook controller, bekabeling, barrière, alarmstrategie, proof test interval, onderhoudsprocedure en documentatie bepalen de uiteindelijke betrouwbaarheid van de veiligheidsfunctie.

Robuuste IP66-behuizing

De OLCT 100 IS is uitgevoerd in een robuuste behuizing met IP66-bescherming. De detector is geschikt voor zware industriële omstandigheden waar stof, vocht en weersinvloeden een rol kunnen spelen.

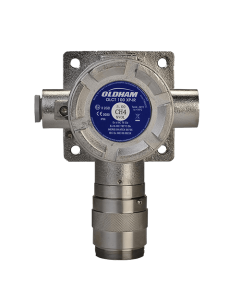

De behuizing is standaard uitgevoerd in epoxy-gelakt aluminium. Voor specifieke corrosieve of maritieme omgevingen kan een RVS 316-uitvoering worden overwogen, afhankelijk van configuratie en beschikbaarheid.

Kalibratie en inbedrijfstelling

Stationaire gasdetectie is een veiligheidsfunctie. Daarom moeten selectie, montage, bekabeling, intrinsiek veilige kringberekening, configuratie, kalibratie en inbedrijfstelling zorgvuldig worden uitgevoerd.

Een meetkop die vooraf is gekalibreerd, moet nog steeds correct op locatie worden ingebouwd, gecontroleerd en functioneel getest. Bij een intrinsiek veilige installatie moet daarnaast worden gecontroleerd of de barrière, bekabeling en aarding passen bij de installatie-eisen.

VTN kan de OLCT 100 IS leveren met kalibratie vóór verzending en kan ook inbedrijfstelling op locatie verzorgen. Bij stationaire gasdetectie is inbedrijfstelling op locatie sterk aan te raden, omdat montagepositie, bekabeling, barrière, controllerinstellingen, alarmrelais, signaalgevers en ventilatiesturing in de praktijk moeten worden gecontroleerd.

Toepassingen

De Teledyne Oldham OLCT 100 IS is geschikt voor industriële toepassingen waar intrinsiek veilige detectie van toxische gassen of zuurstof gewenst is.

Veelgebruikte toepassingsgebieden zijn:

• Chemische industrie
• Petrochemische industrie
• Raffinaderijen
• Olie- en gasinstallaties
• Waterzuiveringen
• Afvalwaterinstallaties
• Energiecentrales
• Koeltechnische installaties
• Laboratoria
• Procesindustrie
• Opslag van gevaarlijke stoffen
• Technische ruimten
• Industriële productie
• Installaties met Ex ia-vereisten
• Zuurstofbewaking in explosiegevaarlijke omgevingen
• Toxische gasdetectie in ATEX-omgevingen, mits de complete intrinsiek veilige kring correct is ontworpen

Belangrijkste eigenschappen en voordelen

• Intrinsiek veilige stationaire gasdetectie meetkop
• Specifiek voor elektrochemische sensoren
• Geschikt voor toxische gassen en zuurstof
• Niet bedoeld voor LEL-, CO2-, koudemiddel-, freon-, VOC-, IR- of halfgeleiderdetectie
• Analoge 4-20 mA uitgang
• 2-draads elektrochemische transmitter
• Toepassing met geschikte zenerbarrière of intrinsiek veilige interface
• Ex ia-uitvoering voor intrinsiek veilige installatie
• IP66-bescherming
• Robuuste behuizing voor zware industriële omstandigheden
• SIL 2-mogelijkheden afhankelijk van gas en toepassing
• Geschikt voor koppeling met geschikte gasdetectiecontrollers, PLC’s en procesbesturingssystemen
• Breed inzetbaar in chemie, petrochemie, waterzuivering, energie, koeltechniek en laboratoria
• VTN adviseert over sensorselectie, meetbereik, ATEX-toepassing, intrinsiek veilige kring, barrièrekeuze, montagepositie, kalibratie en onderhoud

Technische gegevens

Technische gegevens per sensorcategorie

Beschikbare accessoires

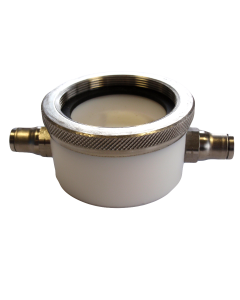

Voor de Teledyne Oldham OLCT 100 IS zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, kalibratie, intrinsiek veilige installatie en onderhoud.

Waarom kiezen voor de Teledyne Oldham OLCT 100 IS?

De Teledyne Oldham OLCT 100 IS is een sterke keuze wanneer een intrinsiek veilige stationaire gasdetectiemeetkop nodig is voor toxische gassen of zuurstof. De combinatie van Ex ia-intrinsieke veiligheid, 4-20 mA uitgang, elektrochemische sensortechnologie en IP66-bescherming maakt deze detector geschikt voor industriële toepassingen waar veiligheid, betrouwbaarheid en eenvoudige systeemintegratie belangrijk zijn.

De OLCT 100 IS is vooral interessant voor installaties waar een intrinsiek veilige meetkring gewenst is en waar toxische gasdetectie of zuurstofbewaking moet worden geïntegreerd in een centraal gasdetectiesysteem.

Specialistische ondersteuning door VTN Veiligheidstechniek Nederland

De juiste selectie van een OLCT 100 IS gasdetectie meetkop vraagt om technisch advies. De keuze hangt af van het doelgas, het meetbereik, de ATEX-zone, gasgroep, temperatuurklasse, sensorprincipe, intrinsiek veilige kring, barrièrekeuze, montagepositie, ventilatie, controller, alarmstrategie, onderhoudsinterval en eventuele SIL-eisen.

VTN Veiligheidstechniek Nederland heeft meer dan 40 jaar ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor onder andere chemie, petrochemie, koeltechniek, waterzuivering, energie, technische ruimten, laboratoria en industriële productieomgevingen.

Onze specialisten helpen bij:

• Advies op maat voor de juiste detectorconfiguratie
• Selectie van het juiste gas en meetbereik
• Beoordeling van ATEX-zone, gasgroep en temperatuurklasse
• Beoordeling van de intrinsiek veilige kring
• Selectie van zenerbarrière of intrinsiek veilige interface
• Koppeling met controllers, PLC’s of procesbesturing
• Montageadvies en projectmatige levering
• Professionele kalibratie en inbedrijfstelling
• Periodiek onderhoud en mobiele service op locatie

Wilt u weten welke Teledyne Oldham OLCT 100 IS uitvoering geschikt is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
