Katalytische LEL-sensortechnologie uitgelegd: Werking en Belang bij Gasdetectie en explosiegevaar
Katalytische LEL-sensortechnologie uitgelegd: Werking en Belang bij Gasdetectie en explosiegevaar
Katalytische sensoren, ook wel bekend als pellistor sensoren, hebben jarenlang een centrale rol gespeeld in de wereld van gasdetectie. Deze sensoren, die voornamelijk worden gebruikt voor het detecteren van brandbare gassen, zijn onmisbaar gebleken in het beschermen van levens en eigendommen in tal van sectoren. In dit blog duiken we dieper in de werking van katalytische sensoren, hun voordelen en het cruciale belang van zuurstofsensoren voor optimale prestaties. We bespreken ook de nieuwste inzichten om een volledig beeld te geven van deze technologie.
Hoe werken katalytische sensoren?

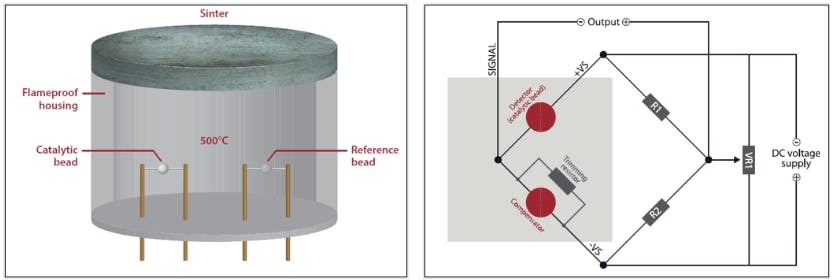

Katalytische sensoren werken op basis van een eenvoudig maar effectief principe: verbranding. De sensor bevat twee kralen: één actieve en één inactieve (referentiekraal). De actieve kraal is gecoat met een katalysator, vaak platina, die verbranding van brandbare gassen zoals methaan of propaan mogelijk maakt zodra deze in contact komen met de sensor.
Wanneer een brandbaar gas de actieve kraal bereikt, verbrandt het op het oppervlak, waardoor de temperatuur stijgt. Dit resulteert in een verandering in elektrische weerstand, die door de sensor wordt omgezet in een meetwaarde voor de gasconcentratie. De inactieve kraal fungeert als referentie en helpt bij het compenseren van externe temperatuurveranderingen, wat zorgt voor een nauwkeurige meting.
De betrouwbaarheid van deze technologie ligt in het feit dat ze direct de warmte detecteert die door verbranding wordt gegenereerd. Dit maakt de sensoren zeer effectief in omgevingen waar explosieve gaslekken een potentieel gevaar vormen.
Het belang van zuurstofsensoren
Hoewel katalytische sensoren uitstekend zijn in het detecteren van brandbare gassen, zijn ze afhankelijk van voldoende zuurstof in de omgeving. Voor de verbranding die de sensor aandrijft, is zuurstof noodzakelijk. In omgevingen met lage zuurstofniveaus kan de sensor niet correct functioneren, wat leidt tot onnauwkeurige meetresultaten of zelfs het volledig missen van een gaslek.
Dit is waar zuurstofsensoren van cruciaal belang zijn. Ze monitoren het zuurstofgehalte in de omgeving om te waarborgen dat er voldoende zuurstof aanwezig is voor een accurate gasdetectie. In industriële omgevingen waar zuurstofgebrek een reëel risico is, zoals besloten ruimtes of gebieden waar gassen de zuurstof verdringen, zijn zuurstofsensoren onmisbaar.
Door katalytische sensoren te combineren met zuurstofsensoren, ontstaat een betrouwbaar detectiesysteem dat werknemers waarschuwt voor zowel brandbare gassen als gevaarlijke zuurstoftekorten.
Toepassingen van katalytische sensoren
Katalytische sensoren worden in een breed scala aan industrieën toegepast. Hieronder een aantal veelvoorkomende toepassingen:
Olie- en gasindustrie: Gaslekken kunnen leiden tot explosies als ze niet tijdig worden gedetecteerd. Katalytische sensoren waarschuwen voor brandbare gassen zoals methaan en propaan.
Chemische industrie: Bij de productie van chemische stoffen komen vaak brandbare gassen vrij. Deze sensoren helpen de concentraties binnen veilige marges te houden.
Mijnbouw: In mijnen komen vaak explosieve gassen zoals methaan voor. Katalytische sensoren spelen hier een cruciale rol in het monitoren van gasniveaus.
Afvalwaterbehandeling: Methaanophoping in waterzuiveringsinstallaties kan tot gevaarlijke situaties leiden. Deze sensoren helpen dit te voorkomen. Besloten ruimtes: Sensoren in combinatie met zuurstofsensoren zorgen voor een veilige werkomgeving door gasophoping en zuurstofgebrek te detecteren.
Toepassingen van katalytische sensoren
Hoewel katalytische sensoren veel voordelen bieden, zijn er ook enkele beperkingen. Zo kunnen ze worden "vergiftigd" door bepaalde stoffen, zoals siliconen, loodverbindingen en zwavelhoudende gassen. Dit belemmert de werking van de sensor, waardoor deze minder nauwkeurig gas kan detecteren.
Daarnaast functioneren deze sensoren alleen bij voldoende zuurstof en zijn ze enkel geschikt voor brandbare gassen. Voor niet-brandbare giftige gassen, zoals koolmonoxide of waterstofsulfide, zijn andere sensortechnologieën nodig, zoals elektrochemische sensoren.
Onderhoud en kalibratie van katalytische sensoren
Net als andere gasdetectoren, vereisen katalytische sensoren regelmatig onderhoud en kalibratie om nauwkeurig te blijven functioneren. Naarmate de sensor ouder wordt, kan deze gaan driften, wat leidt tot onnauwkeurige meetwaarden. Regelmatige kalibratie met bekende gasconcentraties zorgt ervoor dat de sensor correct blijft meten.
Ook hebben deze sensoren een beperkte levensduur. Factoren zoals blootstelling aan giftige stoffen en extreme gasconcentraties kunnen hun levensduur verkorten. Regelmatig onderhoud is dan ook noodzakelijk om ervoor te zorgen dat de sensoren optimaal blijven presteren.
Conclusie
Katalytische sensoren zijn essentieel voor het detecteren van brandbare gassen in diverse industrieën. In combinatie met zuurstofsensoren bieden ze een betrouwbare en effectieve manier om gasgevaren te detecteren en te voorkomen. Regelmatig onderhoud en kalibratie zijn cruciaal om de nauwkeurigheid van deze sensoren te waarborgen. Voor meer informatie en deskundig advies over gasdetectieoplossingen kunt u altijd contact opnemen met VTN Veiligheidstechniek Nederland via +31 (0)412 - 695 55 55 of sales@vtn.nl.
