Beschrijving

Compacte stationaire gasdetectie meetkop

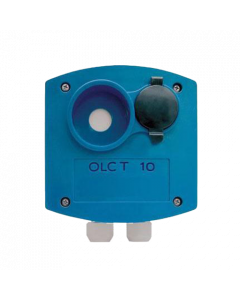

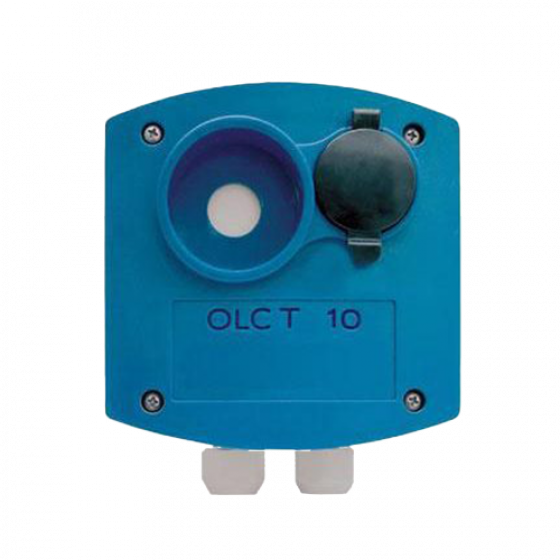

De Teledyne Oldham OLCT 10 is een compacte stationaire gasdetectie meetkop voor het continu bewaken van gasrisico’s in commerciële, gebouwgebonden en licht industriële omgevingen. De meetkop is ontworpen voor toepassingen waar betrouwbaarheid, eenvoudige installatie, snelle respons en kostenefficiënte systeemopbouw belangrijk zijn.

De OLCT 10 wordt veel toegepast in parkeergarages, ketelhuizen, technische ruimten, HVAC-installaties, koeltechnische installaties, werkplaatsen en lichte industriële processen. Afhankelijk van de gekozen uitvoering kan de detector worden ingezet voor brandbare gassen, toxische gassen of koudemiddelen.

Betrouwbaar instapmodel voor stationaire gasdetectie

De Oldham OLCT 10 is een gebruiksvriendelijk instapmodel binnen stationaire gasdetectie. De detector combineert een compacte behuizing met een industrieel 4-20 mA uitgangssignaal, waardoor integratie met geschikte gasdetectiecontrollers eenvoudig mogelijk is.

De OLCT 10 is geschikt voor professionele toepassingen waarbij gasrisico’s tijdig moeten worden gesignaleerd, bijvoorbeeld voor het aansturen van ventilatie, lokale alarmering of centrale gasbewaking.

Verkrijgbaar in verschillende OLCT 10-uitvoeringen

De Teledyne Oldham OLCT 10 is beschikbaar in verschillende uitvoeringen. De juiste keuze hangt af van het doelgas, het meetprincipe, het meetbereik, de controllerconfiguratie en de eventuele ATEX-eis.

Verschillende meetprincipes voor verschillende toepassingen

De OLCT 10 kan worden geleverd met verschillende meetprincipes. Hierdoor kan de meetkop worden afgestemd op het gasrisico en de omgeving.

De keuze van het meetprincipe is belangrijk voor de betrouwbaarheid van de detectie. Factoren zoals gasdichtheid, ventilatie, verwachte concentratie, achtergrondgassen, temperatuur, vochtigheid en mogelijke storende stoffen moeten altijd worden meegenomen in de selectie.

4-20 mA uitgang voor eenvoudige integratie

De OLCT 10 is uitgevoerd als 4-20 mA transmitter. Hierdoor kan de meetkop worden gekoppeld aan geschikte gasdetectiecontrollers en bewakingssystemen. Het analoge uitgangssignaal maakt real-time monitoring mogelijk en zorgt voor een duidelijke koppeling tussen de detector en het centrale gasdetectiesysteem.

Afhankelijk van de controllerconfiguratie kan de OLCT 10 worden ingezet voor:

• Centrale gasbewaking
• Lokale alarmering
• Ventilatiesturing
• Doormelding naar een gebouwbeheersysteem
• Aansturing van signaalgevers
• Bewaking van technische installaties

Beschikbare gassen en meetbereiken

De Teledyne Oldham OLCT 10 is beschikbaar voor toxische gassen, brandbare gassen en diverse koudemiddelen. Onderstaande tabel geeft een compleet overzicht van de beschikbare gasdetecties en meetbereiken.

Brandbare gassen: OLCT 10 CAT

De OLCT 10 CAT is de uitvoering voor brandbare gassen. Deze uitvoering wordt gebruikt voor detectie in het LEL-bereik, bijvoorbeeld bij methaan, propaan, butaan of andere brandbare gasmengsels.

Voor brandbare gassen wordt meestal gemeten in 0-100% LEL. Bij methaan wordt vaak 4,4% vol als referentie voor 100% LEL gebruikt, afhankelijk van de gehanteerde norm en configuratie. Voor een betrouwbare meting moet de detector worden afgestemd en gekalibreerd op het doelgas of op een zorgvuldig vastgelegde kruiskalibratie.

Toxische gassen: CO, NO en NO2

De OLCT 10 TOX-uitvoering is geschikt voor detectie van toxische gassen zoals koolstofmonoxide, stikstofmonoxide en stikstofdioxide. Deze gassen komen onder andere voor bij verbrandingsprocessen, uitlaatgassen, parkeervoorzieningen, ketelhuizen en technische ruimten.

CO-detectie wordt veel toegepast in parkeergarages, laad- en losruimten, ketelhuizen en technische ruimten. NO en NO2 zijn vooral relevant bij uitlaatgassen en ventilatiesturing in parkeergarages, tunnels, logistieke ruimten en vergelijkbare toepassingen.

Koudemiddeldetectie voor HVAC en koeltechniek

De OLCT 10 SC-uitvoering is geschikt voor detectie van diverse koudemiddelen en freongassen. Dit maakt de detector inzetbaar in koeltechnische installaties, technische ruimten, HVAC-systemen en machinekamers waar lekkage van koudemiddelen tijdig moet worden gesignaleerd.

Bij koudemiddeldetectie is de montagepositie bepalend voor de effectiviteit van het systeem. De plaatsing moet worden afgestemd op het type koudemiddel, de gasdichtheid, ventilatie, luchtstroming, mogelijke lekkagepunten en de ruimte-indeling.

IP65-behuizing voor betrouwbare werking

De OLCT 10 heeft een compacte ABS-kunststof behuizing met IP65-bescherming. Hierdoor is de detector beschermd tegen stof en waterstralen en geschikt voor veel technische en industriële omgevingen.

De compacte afmetingen maken de meetkop eenvoudig te plaatsen in installatieruimten, parkeergarages, ketelhuizen en koeltechnische ruimten. Voor zware industriële omstandigheden, corrosieve omgevingen of specifieke ATEX-zones moet per toepassing worden beoordeeld of de OLCT 10 de juiste keuze is of dat een zwaardere gasdetectiemeetkop nodig is.

ATEX Zone 2 afhankelijk van uitvoering

De Teledyne Oldham OLCT 10 kan, afhankelijk van de gekozen uitvoering en configuratie, geschikt zijn voor gebruik in Zone 2. Dit geldt niet automatisch voor elke sensorvariant. De halfgeleideruitvoering voor koudemiddelen moet per configuratie worden beoordeeld en is niet de standaardkeuze voor explosiegevaarlijke zones.

Voor toepassingen in explosiegevaarlijke omgevingen moet altijd worden gecontroleerd of de exacte uitvoering, gasgroep, temperatuurklasse en certificering passen bij de zone-indeling van de installatie.

Niet MED-gecertificeerd

De OLCT 10 is niet MED-gecertificeerd volgens de Marine Equipment Directive 2014/90/EU. Voor maritieme toepassingen waar MED-certificering verplicht is, moet een passende MED-gecertificeerde gasdetector worden geselecteerd.

Voor industriële, commerciële en gebouwgebonden toepassingen zonder specifieke MED-eis is de OLCT 10 een praktische en kostenefficiënte keuze.

Eenvoudige installatie en onderhoud

De OLCT 10 is ontworpen voor eenvoudige montage en aansluiting. De detector werkt op een nominale spanning van 24 VDC en heeft een voedingsbereik van 15 tot 30 VDC. De 4-20 mA uitgang maakt koppeling met bestaande gasdetectiesystemen eenvoudig.

Voor betrouwbaar gebruik is periodiek onderhoud nodig. Gasdetectie is een veiligheidsfunctie; daarom moeten bump tests, kalibraties en sensorvervangingen worden uitgevoerd volgens de voorschriften van de fabrikant en de geldende veiligheidsprocedures.

Toepassingen

De Teledyne Oldham OLCT 10 is geschikt voor verschillende commerciële, industriële en gebouwgebonden toepassingen.

Veelgebruikte toepassingsgebieden zijn:

• Parkeergarages
• Parkeerdekken
• Ketelhuizen
• Technische ruimten
• HVAC-systemen
• Koeltechnische installaties
• Machinekamers
• Werkplaatsen
• Voedselverwerking
• Chemische industrie
• Lichte industriële productie
• Laad- en losruimten
• Gebouwgebonden installaties
• Ventilatiesturing op basis van CO of NO2
• Detectie van koudemiddellekkage
• Detectie van toxische gassen
• Detectie van brandbare gassen

Belangrijkste eigenschappen en voordelen

• Compacte stationaire gasdetectie meetkop
• Betrouwbaar instapmodel voor gebouwgebonden en licht industriële gasdetectie
• 4-20 mA uitgang voor eenvoudige integratie
• Geschikt voor brandbare gassen, toxische gassen en koudemiddelen
• Beschikbaar voor CO, NO, NO2, LEL, methaan, propaan, butaan en diverse freongassen
• Verschillende meetprincipes: katalytisch, elektrochemisch, halfgeleider en infrarood, afhankelijk van uitvoering
• Nominale voeding van 24 VDC
• Voedingsbereik van 15 tot 30 VDC
• Compacte ABS-behuizing
• IP65-bescherming tegen stof en water
• Geschikt voor koppeling met gangbare Teledyne Oldham controllers
• Geschikt voor parkeergarages, ketelhuizen, HVAC-ruimten en koelinstallaties
• ATEX Zone 2 afhankelijk van gekozen uitvoering en configuratie
• Niet MED-gecertificeerd
• Onderhoudsvriendelijke opbouw
• VTN adviseert over juiste sensor, controller, montagepositie en onderhoudsinterval

Technische gegevens

Technische gegevens per gasuitvoering

Beschikbare modellen en configuraties

De uiteindelijke keuze voor een Teledyne Oldham OLCT 10 meetkop wordt bepaald door het doelgas, het meetbereik, het uitgangssignaal, de controller en de toepassing.

Beschikbare accessoires

Voor de Teledyne Oldham OLCT 10 zijn verschillende accessoires en systeemcomponenten beschikbaar, afhankelijk van de toepassing en controllerconfiguratie.

Waarom kiezen voor de Teledyne Oldham OLCT 10?

De Teledyne Oldham OLCT 10 is een praktische keuze voor gebouwgebonden gasdetectie en licht industriële toepassingen. De meetkop combineert een compacte IP65-behuizing met een betrouwbaar 4-20 mA uitgangssignaal en een brede keuze aan gasuitvoeringen.

Voor parkeergarages is de OLCT 10 geschikt voor CO- en NO2-detectie. Voor koeltechnische installaties is de SC-uitvoering beschikbaar voor diverse freongassen en HFO-koudemiddelen. Voor brandbare gassen kan de CAT-uitvoering worden ingezet in het LEL-bereik.

Advies van VTN Veiligheidstechniek Nederland

De juiste selectie van een stationaire gasdetectie meetkop hangt af van het doelgas, het meetbereik, de ruimte, ventilatie, montagepositie, controller, alarmstrategie en eventuele ATEX-eisen. Zeker bij parkeergarages, technische ruimten, koelinstallaties, HVAC-systemen en ketelhuizen is een correcte plaatsing en configuratie bepalend voor een betrouwbare werking van het totale gasdetectiesysteem.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor gebouwgebonden installaties, lichte industrie, technische ruimten, parkeergarages en koeltechnische toepassingen.

Onze specialisten helpen bij de selectie van de juiste OLCT 10-uitvoering, controllerkoppeling, montagepositie, inbedrijfstelling, kalibratie en onderhoud. Zo wordt de Teledyne Oldham OLCT 10 toegepast als onderdeel van een betrouwbaar en goed doordacht gasdetectiesysteem.

Wilt u weten welke Teledyne Oldham OLCT 10 uitvoering geschikt is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
