Beschrijving

Explosieveilige Poison Resistant LEL-gasdetectie

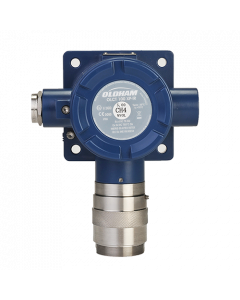

De Teledyne Oldham OLCT 100 XPA is een explosieveilige stationaire gasdetectie meetkop voor het continu detecteren van brandbare gassen en dampen in het LEL-bereik. Deze uitvoering is specifiek ontwikkeld voor toepassingen waarbij een katalytische LEL-sensor gewenst is, maar waar de sensor beter bestand moet zijn tegen stoffen die standaard katalytische sensoren kunnen beïnvloeden.

De XPA-uitvoering is voorzien van Poison Resistant technologie. Hierdoor is de katalytische sensor beter bestand tegen verontreinigingen die sensorvergiftiging kunnen veroorzaken, zoals bepaalde silicium- en zwavelverbindingen. Dit maakt de OLCT 100 XPA geschikt voor zware industriële omgevingen waar betrouwbaarheid, robuustheid en een lange sensorlevensduur belangrijk zijn.

Alleen voor brandbare gassen en dampen

De OLCT 100 XPA is bedoeld voor detectie van brandbare gassen en dampen op LEL-niveau. Deze uitvoering is dus niet bedoeld voor toxische gassen, zuurstof, CO2, koudemiddelen of infrarooddetectie.

Wanneer u brandbare gassen wilt detecteren in een omgeving waar sensorvergiftiging een risico vormt, is de OLCT 100 XPA vaak een betere keuze dan een standaard katalytische uitvoering.

Poison Resistant technologie

Katalytische LEL-sensoren kunnen gevoelig zijn voor sensorvergiftiging. Bepaalde stoffen kunnen de katalytische werking verminderen, waardoor de sensor minder gevoelig wordt voor brandbare gassen. Denk hierbij aan siliciumhoudende verbindingen, zwavelhoudende verbindingen en andere verontreinigingen die in zware industriële omgevingen kunnen voorkomen.

De OLCT 100 XPA is uitgerust met een Poison Resistant katalytische sensor. Deze uitvoering is ontworpen om de invloed van bepaalde verontreinigingen te beperken en de sensorlevensduur te verlengen. Dit maakt de XPA geschikt voor toepassingen waar standaard LEL-sensoren sneller kunnen degraderen.

Let op: Poison Resistant betekent niet dat de sensor ongevoelig is voor alle vormen van vervuiling of vergiftiging. Periodieke bump tests, kalibratie en inspectie blijven noodzakelijk.

ATEX-gasdetectie voor Zone 1 en Zone 2

De OLCT 100 XPA is leverbaar als explosieveilige gasdetectie meetkop voor toepassing in ATEX-omgevingen. Afhankelijk van de gekozen uitvoering, sensor, gasgroep en temperatuurklasse kan de detector worden toegepast in Zone 1 en Zone 2.

De exacte ATEX-classificatie moet altijd worden gecontroleerd op basis van de gekozen artikelvariant, sensoruitvoering, certificaat, gasgroep, temperatuurklasse en zone-indeling van de installatie. Voor explosiegevaarlijke toepassingen mag uitsluitend een uitvoering worden gebruikt die aantoonbaar geschikt is voor de betreffende zone en toepassing.

Algemeen geldt voor de OLCT 100 XPA-serie:

• Explosieveilige Poison Resistant uitvoering binnen de OLCT 100-serie
• ATEX/IECEx-uitvoeringen beschikbaar
• Geschikt voor zware industriële omgevingen
• Toepasbaar in Zone 1 en Zone 2, afhankelijk van exacte uitvoering en certificering
• Exacte zonegeschiktheid afhankelijk van artikelvariant, gasgroep en temperatuurklasse
• Controle van certificaat en configuratie is noodzakelijk bij toepassing in ATEX-gebied

Katalytische LEL-detectie

De OLCT 100 XPA werkt met een katalytische sensor voor detectie van brandbare gassen en dampen. Het meetbereik is 0-100% LEL. LEL staat voor Lower Explosive Limit: de onderste explosiegrens waarbij een gas- of dampmengsel met lucht kan ontbranden.

Katalytische LEL-detectie is geschikt voor veel brandbare gassen en dampen, mits er voldoende zuurstof aanwezig is voor het meetprincipe en de detector correct is afgestemd op het doelgas.

Bij selectie moet rekening worden gehouden met:

• Het doelgas of de doelstof
• De LEL-waarde die wordt gehanteerd
• Eventuele kruiskalibratie
• Gasdichtheid en montagehoogte
• Ventilatie en luchtstroming
• Mogelijke sensorvergiftiging
• ATEX-zone, gasgroep en temperatuurklasse
• Onderhouds- en kalibratieinterval

4-20 mA uitgang voor systeemintegratie

De OLCT 100 XPA is uitgevoerd als analoge 4-20 mA transmitter. Het uitgangssignaal is evenredig met de gemeten gasconcentratie en kan worden aangesloten op geschikte gasdetectiecontrollers, PLC’s, DCS-systemen of procesbesturingen.

De meetkop kan worden toegepast voor:

• Centrale gasbewaking
• Explosiegevaarbewaking
• Lokale of centrale alarmering
• Ventilatiesturing
• Aansturing van signaalgevers
• Doormelding naar PLC, DCS of gebouwbeheersysteem
• Integratie in stationaire gasdetectiesystemen

Beschikbare gasvarianten en meetbereiken

De Teledyne Oldham OLCT 100 XPA is beschikbaar voor diverse brandbare gassen en dampen. De exacte beschikbaarheid, kalibratie, LEL-waarde en certificering moeten per configuratie worden gecontroleerd.

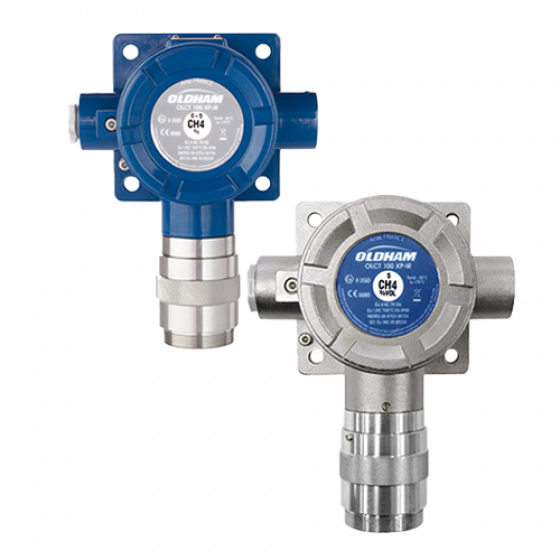

Aluminium of RVS behuizing

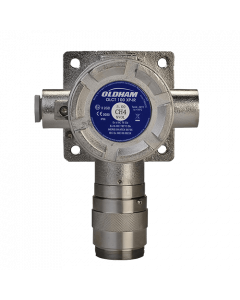

De OLCT 100 XPA is beschikbaar in een aluminium uitvoering en een RVS-uitvoering. De juiste keuze hangt af van de omgeving, corrosiebelasting, mechanische belasting en de gewenste levensduur.

De RVS-uitvoering is vooral relevant bij offshore, petrochemie, zware industrie, corrosieve atmosferen, maritieme toepassingen of installaties met hoge eisen aan materiaalbestendigheid.

SIL 2 afhankelijk van configuratie

De OLCT 100 XPA is beschikbaar met SIL 2-classificatie, afhankelijk van uitvoering en toepassing. SIL-classificatie is relevant wanneer de gasdetectie onderdeel is van een veiligheidsfunctie of Safety Instrumented Function.

Bij toepassing in een SIL-context moet het volledige systeem worden beoordeeld. Niet alleen de detector, maar ook controller, bekabeling, alarmstrategie, proof test interval, onderhoudsprocedure en documentatie bepalen de uiteindelijke betrouwbaarheid van de veiligheidsfunctie.

MED-gecertificeerd afhankelijk van uitvoering

Voor maritieme toepassingen kan MED-certificering relevant zijn. De OLCT 100 XPA is beschikbaar in uitvoeringen waarbij MED-certificering van toepassing kan zijn. Controleer altijd per artikelvariant, toepassing en certificaat of de gekozen uitvoering voldoet aan de eisen van de Marine Equipment Directive.

Voor scheepvaart, offshore of maritieme installaties adviseert VTN Veiligheidstechniek Nederland over de juiste detectoruitvoering, certificering en systeemopbouw.

Kalibratie en inbedrijfstelling

Stationaire gasdetectie is een veiligheidsfunctie. Daarom moeten selectie, montage, bekabeling, configuratie, kalibratie en inbedrijfstelling zorgvuldig worden uitgevoerd. Een meetkop die vooraf is gekalibreerd, moet nog steeds correct op locatie worden ingebouwd, gecontroleerd en functioneel getest.

Voor LEL-detectie is de juiste kalibratie belangrijk. De detector moet worden afgestemd op het doelgas of op een zorgvuldig vastgelegde kruiskalibratie. Bij brandbare dampen en mengsels, zoals benzine, diesel, kerosine of LPG, moet extra zorgvuldig worden gekeken naar de gekozen referentie, LEL-waarde en kalibratieprocedure.

VTN kan de OLCT 100 XPA leveren met kalibratie vóór verzending en kan ook inbedrijfstelling op locatie verzorgen. Bij stationaire gasdetectie is inbedrijfstelling op locatie sterk aan te raden, omdat montagepositie, bekabeling, controllerinstellingen, alarmrelais, signaalgevers en ventilatiesturing in de praktijk moeten worden gecontroleerd.

Toepassingen

De Teledyne Oldham OLCT 100 XPA is geschikt voor zware industriële en potentieel explosiegevaarlijke toepassingen waar brandbare gassen of dampen moeten worden gedetecteerd.

Veelgebruikte toepassingsgebieden zijn:

• Petrochemische industrie
• Chemische industrie
• Raffinaderijen
• Olie- en gasinstallaties
• Offshore installaties
• Tankopslag
• Brandstofopslag
• Laad- en loslocaties
• Opslag en distributie van brandstoffen
• Procesindustrie
• Industriële productie
• Energiecentrales
• Afvalverwerking
• Waterzuiveringen
• Voedsel- en drankindustrie met ethanol- of solventrisico’s
• Opslag en verwerking van oplosmiddelen
• Detectie van benzine-, diesel-, kerosine- en LPG-dampen
• Gasdetectie in ATEX-omgevingen, mits de exacte uitvoering geschikt is voor de betreffende zone

Belangrijkste eigenschappen en voordelen

• Explosieveilige stationaire gasdetectie meetkop
• Poison Resistant katalytische LEL-sensor
• Specifiek voor brandbare gassen en dampen
• Meetbereik 0-100% LEL
• 4-20 mA uitgang voor centrale uitlezing en alarmering
• Geschikt voor zware industriële toepassingen
• Beter bestand tegen bepaalde sensorvervuiling dan standaard katalytische sensoren
• Beschikbaar voor onder andere methaan, butaan, ethanol, aceton, ethylacetaat, hexaan, tolueen, xyleen, methanol, diesel, kerosine, LPG en benzinedampen
• ATEX/IECEx-uitvoeringen beschikbaar
• Geschikt voor Zone 1 en Zone 2, afhankelijk van exacte uitvoering en certificering
• Zonegeschiktheid afhankelijk van artikelvariant, gasgroep en temperatuurklasse
• SIL 2-classificatie afhankelijk van configuratie
• IP66-bescherming
• Epoxy-gelakte aluminium behuizing
• RVS 316-uitvoering beschikbaar
• MED-gecertificeerde uitvoeringen beschikbaar, afhankelijk van configuratie
• Geschikt voor koppeling met gasdetectiecontrollers, PLC’s en procesbesturingssystemen
• VTN adviseert over doelgas, kalibratie, ATEX-toepassing, montagepositie, controllerkoppeling en onderhoud

Technische gegevens

Vergelijking met andere OLCT 100-uitvoeringen

Beschikbare accessoires

Voor de Teledyne Oldham OLCT 100 XPA zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, kalibratie, onderhoud en omgevingscondities.

Waarom kiezen voor de Teledyne Oldham OLCT 100 XPA?

De Teledyne Oldham OLCT 100 XPA is een sterke keuze wanneer een robuuste explosieveilige LEL-gasdetectiemeetkop nodig is voor zware industriële omstandigheden waar sensorvergiftiging een risico kan vormen. De Poison Resistant katalytische sensor biedt extra betrouwbaarheid ten opzichte van standaard katalytische sensoren in omgevingen met bepaalde verontreinigingen.

De OLCT 100 XPA is vooral geschikt voor petrochemische installaties, brandstofopslag, offshore, procesindustrie, chemische productie, waterzuivering, afvalverwerking en productieomgevingen met brandbare dampen of oplosmiddelen.

Specialistische ondersteuning door VTN Veiligheidstechniek Nederland

De juiste selectie van een OLCT 100 XPA gasdetectie meetkop vraagt om technisch advies. De keuze hangt af van het doelgas, het meetbereik, de ATEX-zone, gasgroep, temperatuurklasse, sensorprincipe, montagepositie, ventilatie, controller, alarmstrategie, onderhoudsinterval en eventuele SIL- of MED-eisen.

VTN Veiligheidstechniek Nederland heeft meer dan 40 jaar ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor onder andere petrochemie, chemie, brandstofopslag, offshore, waterzuivering, energie, technische ruimten en industriële productieomgevingen.

Onze specialisten helpen bij:

• Advies op maat voor de juiste detectorconfiguratie
• Selectie van het juiste doelgas en meetbereik
• Beoordeling van ATEX-zone, gasgroep en temperatuurklasse
• Keuze tussen aluminium en RVS behuizing
• Koppeling met controllers, PLC’s of procesbesturing
• Montageadvies en projectmatige levering
• Professionele kalibratie en inbedrijfstelling
• Periodiek onderhoud en mobiele service op locatie

Wilt u weten welke Teledyne Oldham OLCT 100 XPA uitvoering geschikt is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
