Beschrijving

Explosieveilige stationaire gasdetectie meetkop

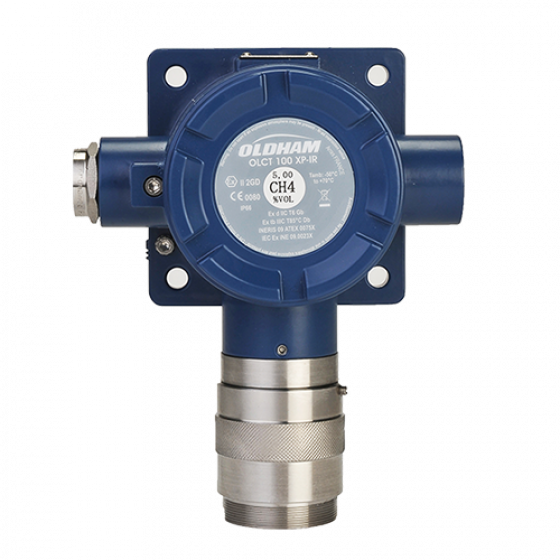

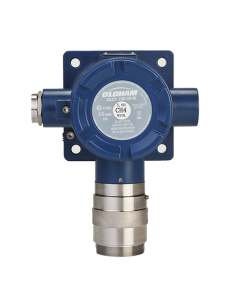

De Teledyne Oldham OLCT 100 XP is een explosieveilige stationaire gasdetectie meetkop voor het continu bewaken van gasrisico’s in zware industriële omgevingen. Deze vast opgestelde gasdetector is ontworpen voor betrouwbare detectie van brandbare gassen, toxische gassen, zuurstof, koudemiddelen, freongassen en vluchtige organische verbindingen.

De OLCT 100 XP is uitgevoerd als analoge 4-20 mA transmitter zonder lokaal display. De meetwaarde wordt doorgestuurd naar een geschikte gasdetectiecontroller, PLC, DCS of ander bewakingssysteem. Hierdoor is de meetkop geschikt voor centrale gasbewaking, alarmering, ventilatiesturing, procesbeveiliging en doormelding naar een hoger systeem.

ATEX-gasdetectie voor zware industriële omgevingen

De OLCT 100 XP is ontwikkeld voor industriële en potentieel explosiegevaarlijke omgevingen. Afhankelijk van de gekozen uitvoering, sensor, gasgroep en temperatuurklasse kan de OLCT 100 XP worden toegepast in ATEX-zones.

De exacte ATEX-classificatie moet altijd worden gecontroleerd op basis van de gekozen artikelvariant, sensoruitvoering, certificaat, gasgroep, temperatuurklasse en zone-indeling van de installatie. Voor explosiegevaarlijke toepassingen mag uitsluitend een uitvoering worden gebruikt die aantoonbaar geschikt is voor de betreffende zone en toepassing.

Algemeen geldt voor de OLCT 100 XP-serie:

• Explosieveilige uitvoering voor industriële gasdetectie
• ATEX/IECEx-uitvoeringen beschikbaar
• Geschikt voor zware industriële omgevingen
• Toepasbaar in Zone 1 en Zone 2, afhankelijk van exacte uitvoering en certificering
• Exacte zonegeschiktheid afhankelijk van uitvoering, sensor, gasgroep en temperatuurklasse
• Controle van het certificaat en de artikelvariant is noodzakelijk bij toepassing in ATEX-gebied

Compact, robuust en veelzijdig

De OLCT 100 XP onderscheidt zich door de combinatie van robuustheid en compacte afmetingen. De meetkop is ontworpen voor industriële omgevingen waar stof, vocht, temperatuurschommelingen, trillingen en mechanische belasting een rol kunnen spelen.

De behuizing is standaard uitgevoerd in epoxy-gelakt aluminium. Voor veeleisende corrosieve of maritieme omgevingen kan een RVS 316-uitvoering worden overwogen, afhankelijk van beschikbaarheid en configuratie. De IP66-bescherming maakt de detector geschikt voor zware industriële toepassingen en buitenopstellingen.

4-20 mA uitgang voor eenvoudige systeemintegratie

De OLCT 100 XP heeft een analoge 4-20 mA uitgang. Dit maakt de meetkop geschikt voor integratie in bestaande en nieuwe gasdetectiesystemen. Het 4-20 mA signaal is evenredig met de gemeten gasconcentratie en kan worden aangesloten op geschikte gasdetectiecontrollers of procesbesturingssystemen.

De OLCT 100 XP kan worden toegepast in combinatie met gasdetectiecontrollers voor centrale uitlezing, alarmering en sturing. Afhankelijk van de systeemopbouw kan de meetkop worden gebruikt voor:

• Centrale gasbewaking
• Procesbeveiliging
• Lokale of centrale alarmering
• Ventilatiesturing
• Aansturing van signaalgevers
• Doormelding naar PLC, DCS of gebouwbeheersysteem
• Integratie in stationaire gasdetectiesystemen

Beschikbaar met meerdere sensortechnologieën

Afhankelijk van het te detecteren gas kan de OLCT 100 XP worden uitgerust met verschillende sensortechnologieën. Hierdoor kan de meetkop worden afgestemd op de toepassing, het doelgas, het meetbereik en de omgevingscondities.

De juiste keuze van het meetprincipe is belangrijk voor een betrouwbare meting. Factoren zoals gasdichtheid, ventilatie, temperatuur, vochtigheid, sensorvergiftiging, achtergrondgassen, cross-sensitiviteit en onderhoudsinterval moeten altijd worden meegenomen in de selectie.

Complete lijst van beschikbare gasvarianten en meetbereiken

De Teledyne Oldham OLCT 100 XP is beschikbaar voor een breed scala aan gassen en dampen. De exacte beschikbaarheid, uitvoering en meetbereiken moeten per configuratie worden gecontroleerd.

Brandbare gasdetectie in ATEX-omgevingen

Voor brandbare gassen kan de OLCT 100 XP worden uitgevoerd met een katalytische sensor, infraroodsensor, MEMS-sensor of andere passende sensoruitvoering, afhankelijk van het doelgas en de toepassing.

Brandbare gasdetectie wordt veel toegepast bij risico’s op explosieve atmosferen. Denk aan methaan, propaan, waterstof, LPG, nafta, benzine, kerosine, diesel, oplosmiddeldampen, ethanol, methanol, tolueen, xyleen, styreen en andere brandbare gassen of dampen. Voor een correcte meting moet de detector worden afgestemd op het doelgas en de gehanteerde LEL-waarde.

Bij toepassing in ATEX-zones moeten de exacte detectoruitvoering, certificering, gasgroep, temperatuurklasse en montagepositie altijd worden gecontroleerd.

Toxische gasdetectie

De OLCT 100 XP is ook geschikt voor toxische gasdetectie, afhankelijk van de sensorvariant. Veelvoorkomende toxische gassen zijn koolstofmonoxide, waterstofsulfide, ammoniak, stikstofmonoxide, stikstofdioxide, zwaveldioxide en andere specifieke gassen.

Toxische gasdetectie wordt toegepast in onder andere waterzuiveringen, chemische installaties, laboratoria, koeltechniek, energiecentrales, procesruimten en zware industriële productieomgevingen. De juiste alarmwaarden, meetbereiken en onderhoudsintervallen moeten worden afgestemd op het gasrisico en de geldende procedures.

Zuurstofbewaking

De OLCT 100 XP kan worden uitgevoerd voor zuurstofdetectie. Zuurstofbewaking is nodig bij risico op zuurstoftekort of zuurstofverrijking. Zuurstoftekort kan ontstaan door verdringing door andere gassen, inertisering, lekkage van procesgassen of onvoldoende ventilatie.

Voor zuurstofmetingen moet worden gekozen voor de juiste sensoruitvoering, het juiste meetbereik en passende alarmwaarden. Ook de montagepositie is afhankelijk van het proces en de gassen die zuurstof kunnen verdringen.

Koudemiddelen, freongassen en VOC’s

Voor koeltechnische en industriële toepassingen is de OLCT 100 XP beschikbaar voor diverse koudemiddelen, freongassen en vluchtige organische verbindingen. Denk aan toepassingen in industriële koelinstallaties, technische ruimten, HVAC, proceskoeling, food-processing, chemische productie en opslagruimten.

Bij koudemiddeldetectie is de juiste plaatsing van de detector bepalend. Veel koudemiddelen zijn zwaarder dan lucht en kunnen zich ophopen bij vloerniveau, in putten, technische ruimten of slecht geventileerde zones. Voor VOC’s en oplosmiddeldampen moet rekening worden gehouden met dampdichtheid, ventilatie en mogelijke interferenties.

SIL 2 afhankelijk van sensor en toepassing

De OLCT 100 XP-serie is beschikbaar met SIL 2-classificatie, afhankelijk van sensoruitvoering en toepassing. SIL-classificatie is relevant wanneer de gasdetectie onderdeel is van een veiligheidsfunctie of Safety Instrumented Function.

Bij toepassing in een SIL-context moet het volledige systeem worden beoordeeld. Niet alleen de detector, maar ook controller, bekabeling, alarmstrategie, proof test interval, onderhoudsprocedure en documentatie bepalen de uiteindelijke betrouwbaarheid van de veiligheidsfunctie.

MED-gecertificeerd afhankelijk van uitvoering

Voor maritieme toepassingen kan MED-certificering relevant zijn. De OLCT 100 XP is beschikbaar in uitvoeringen waarbij MED-certificering van toepassing kan zijn. Controleer altijd per artikelvariant, toepassing en certificaat of de gekozen uitvoering voldoet aan de eisen van de Marine Equipment Directive.

Voor scheepvaart, offshore of maritieme installaties adviseert VTN Veiligheidstechniek Nederland over de juiste detectoruitvoering, certificering en systeemopbouw.

Kalibratie en inbedrijfstelling

Stationaire gasdetectie is een veiligheidsfunctie. Daarom moeten selectie, montage, bekabeling, configuratie, kalibratie en inbedrijfstelling zorgvuldig worden uitgevoerd. Een meetkop die vooraf is gekalibreerd, moet nog steeds correct op locatie worden ingebouwd, gecontroleerd en functioneel getest.

VTN kan de OLCT 100 XP leveren met kalibratie vóór verzending en kan ook inbedrijfstelling op locatie verzorgen. Bij stationaire gasdetectie is inbedrijfstelling op locatie sterk aan te raden, omdat montagepositie, bekabeling, controllerinstellingen, alarmrelais, signaalgevers en ventilatiesturing in de praktijk moeten worden gecontroleerd.

Toepassingen

De Teledyne Oldham OLCT 100 XP is geschikt voor zware industriële en potentieel explosiegevaarlijke toepassingen waar stationaire gasdetectie nodig is.

Veelgebruikte toepassingsgebieden zijn:

• Petrochemische industrie
• Chemische industrie
• Raffinaderijen
• Olie- en gasinstallaties
• Offshore installaties
• Tankopslag
• Laad- en loslocaties
• Energiecentrales
• Waterzuiveringen
• Afvalwaterinstallaties
• Koeltechnische installaties
• Industriële HVAC-systemen
• Laboratoria
• Procesindustrie
• Industriële productie
• Opslag van brandbare vloeistoffen
• Opslag en verwerking van toxische stoffen
• Detectie van koudemiddelen en freongassen
• Detectie van VOC’s en oplosmiddeldampen
• Gasdetectie in ATEX-omgevingen, mits de exacte uitvoering geschikt is voor de betreffende zone

Belangrijkste eigenschappen en voordelen

• Explosieveilige stationaire gasdetectie meetkop
• Analoge 4-20 mA transmitter zonder display
• Compact en robuust ontwerp
• Geschikt voor zware industriële toepassingen
• Beschikbaar voor brandbare gassen, toxische gassen, zuurstof, koudemiddelen, freongassen en VOC’s
• Verschillende sensortechnologieën beschikbaar: katalytisch, elektrochemisch, infrarood, halfgeleider en MEMS
• ATEX/IECEx-uitvoeringen beschikbaar
• Geschikt voor Zone 1 en Zone 2, afhankelijk van exacte uitvoering en certificering
• Zonegeschiktheid afhankelijk van artikelvariant, sensor, gasgroep en temperatuurklasse
• SIL 2-classificatie afhankelijk van sensor en toepassing
• IP66-bescherming
• Epoxy-gelakte aluminium behuizing
• RVS 316-uitvoering optioneel, afhankelijk van configuratie
• Geschikt voor koppeling met geschikte gasdetectiecontrollers, PLC’s en procesbesturingssystemen
• Breed inzetbaar in petrochemie, chemie, koeltechniek, waterzuivering, energie en industrie
• MED-gecertificeerde uitvoeringen beschikbaar, afhankelijk van configuratie
• VTN adviseert over sensorselectie, ATEX-toepassing, meetbereik, montagepositie, kalibratie en onderhoud

Technische gegevens

Sensorcategorieën en typische toepassingen

Beschikbare accessoires

Voor de Teledyne Oldham OLCT 100 XP zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, kalibratie, onderhoud en omgevingscondities.

Waarom kiezen voor de Teledyne Oldham OLCT 100 XP?

De Teledyne Oldham OLCT 100 XP is een sterke keuze wanneer een robuuste, explosieveilige stationaire gasdetectiemeetkop nodig is voor zware industriële toepassingen. De combinatie van 4-20 mA uitgang, brede sensorkeuze, ATEX/IECEx-uitvoeringen, IP66-bescherming en SIL 2-mogelijkheden maakt deze detector geschikt voor uiteenlopende gasdetectiesystemen.

De OLCT 100 XP is vooral geschikt voor organisaties die één veelzijdig detectorplatform willen inzetten voor meerdere gasrisico’s, zoals brandbare gassen, toxische gassen, zuurstof, koudemiddelen en VOC’s.

Specialistische ondersteuning door VTN Veiligheidstechniek Nederland

De juiste selectie van een OLCT 100 XP gasdetectie meetkop vraagt om technisch advies. De keuze hangt af van het doelgas, het meetbereik, de ATEX-zone, gasgroep, temperatuurklasse, sensorprincipe, montagepositie, ventilatie, controller, alarmstrategie, onderhoudsinterval en eventuele SIL- of MED-eisen.

VTN Veiligheidstechniek Nederland heeft meer dan 40 jaar ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor onder andere petrochemie, chemie, koeltechniek, waterzuivering, energie, technische ruimten, laboratoria en industriële productieomgevingen.

Onze specialisten helpen bij:

• Advies op maat voor de juiste detectorconfiguratie
• Selectie van de juiste sensor en het juiste meetbereik
• Beoordeling van ATEX-zone, gasgroep en temperatuurklasse
• Koppeling met controllers, PLC’s of procesbesturing
• Montageadvies en projectmatige levering
• Professionele kalibratie en inbedrijfstelling
• Periodiek onderhoud en mobiele service op locatie

Wilt u weten welke Teledyne Oldham OLCT 100 XP uitvoering geschikt is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
