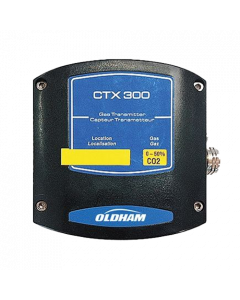

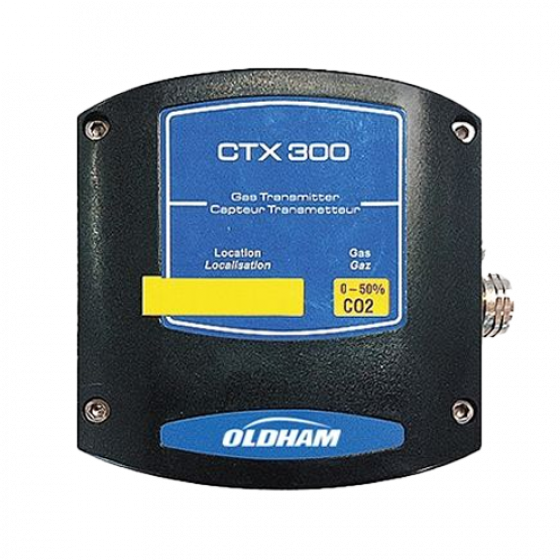

Teledyne Oldham CTX 300 gasdetectie meetkop zonder display

De Teledyne Oldham CTX 300 zonder display is een analoge stationaire gasdetectie meetkop voor het continu bewaken van gasrisico’s in veilige, niet-ATEX zones. De detector is uitgevoerd als 4-20 mA transmitter en is geschikt voor toepassingen waarbij de gasconcentratie centraal wordt uitgelezen via een gasdetectiecontroller, PLC, procesbesturing of gebouwbeheersysteem.

De CTX 300 zonder display is ontwikkeld voor detectie van zuurstof, koolstofdioxide, toxische gassen, freongassen, koudemiddelen, oplosmiddelen en VOC’s. Daarmee is deze meetkop breed inzetbaar in onder andere voedselverwerking, industriële koeltechniek, HVAC-installaties, verpakkingslijnen, vriestunnels, koelcellen, laboratoria, ziekenhuizen, technische ruimten en lichte industriële toepassingen.

Deze uitvoering is voorzien van een stevige polycarbonaat behuizing met RVS schroeven en wartel. De CTX 300 zonder display is vooral geschikt wanneer lokale uitlezing op de detector niet nodig is en alle signalering, alarmering, ventilatiesturing en doormelding centraal via het gasdetectiesysteem worden geregeld.

Belangrijkste kenmerken

• ● Analoge stationaire gasdetectie meetkop zonder display
• ● Lineaire 4-20 mA uitgang voor centrale uitlezing en alarmering
• ● Geschikt voor veilige, niet-ATEX zones
• ● Beschikbaar voor zuurstof, CO₂, toxische gassen, freongassen, koudemiddelen, oplosmiddelen en VOC’s
• ● Elektrochemische, infrarood- en semiconductor-sensortechnologie, afhankelijk van uitvoering
• ● Stevige polycarbonaat behuizing met RVS schroeven en wartel
• ● IP54-bescherming, NEMA 3 en 3R
• ● Verwisselbare sensormodules
• ● Vooraf gekalibreerde sensormodules voor toxische gassen, zuurstof en CO₂
• ● Geschikt voor gasdetectiecontrollers, PLC’s en gebouwbeheersystemen
• ● Veel toegepast in food-processing, verpakkingsmachines, vriestunnels en industriële koeltechniek
• ● Ook verkrijgbaar in een uitvoering met display
• ● Poison Resistant uitvoering beschikbaar voor bepaalde toepassingen, afhankelijk van sensorvariant

Zonder display: compacte uitvoering voor centrale uitlezing

Deze uitvoering van de CTX 300 is uitgevoerd zonder lokaal display. De gasconcentratie wordt via het 4-20 mA signaal doorgestuurd naar een geschikte controller of besturingssysteem. Dit maakt de meetkop geschikt voor installaties waarbij uitlezing, alarmering, ventilatiesturing en doormelding centraal plaatsvinden.

De uitvoering zonder display is vooral interessant wanneer de detector op een locatie wordt geplaatst waar lokale uitlezing niet nodig is, centrale uitlezing via een gasdetectiecontroller gewenst is, meerdere meetpunten worden gecombineerd in één systeem of een compacte detectoroplossing gewenst is.

Wanneer lokale uitlezing van de gasconcentratie of statusinformatie gewenst is, kan de CTX 300 uitvoering met display een passender alternatief zijn.

4-20 mA uitgang en bekabeling

De CTX 300 zonder display heeft een lineaire 4-20 mA uitgang. Het uitgangssignaal is evenredig met de gemeten gasconcentratie. Hierdoor kan de detector eenvoudig worden gekoppeld aan geschikte gasdetectiecontrollers, PLC’s, procesbesturingen of gebouwbeheersystemen.

Afhankelijk van de gekozen sensoruitvoering werkt de CTX 300 zonder display met 2-draads of 3-draads bekabeling.

Meetprincipes voor verschillende toepassingen

De CTX 300 is beschikbaar met verschillende sensortechnologieën. De juiste uitvoering wordt gekozen op basis van het gasrisico, het gewenste meetbereik, de omgeving en de controllerkoppeling.

Complete gassenlijst en meetbereiken

Onderstaande tabel bevat de volledige gassenlijst en beschikbare meetbereiken voor de Teledyne Oldham CTX 300 zonder display op basis van de aangeleverde informatie. De exacte beschikbaarheid, sensoruitvoering en kalibratie moeten per configuratie worden gecontroleerd.

Toxische gasdetectie voor technische en industriële ruimten

De CTX 300 zonder display kan worden uitgevoerd met elektrochemische sensoren voor toxische gassen. Deze uitvoeringen zijn geschikt voor toepassingen waar gasconcentraties centraal moeten worden bewaakt en waar een betrouwbaar 4-20 mA signaal nodig is voor alarmering, trendbewaking, ventilatiesturing of doormelding naar een bovenliggend systeem.

Voorbeelden zijn koolstofmonoxide in technische ruimten, waterstofsulfide in waterzuivering en afvalwater, ammoniak in koeltechniek, stikstofdioxide in technische of logistieke omgevingen en specialistische toxische gassen in laboratoria of industriële processen.

CO2-detectie met infraroodtechnologie

Voor koolstofdioxide is de CTX 300 beschikbaar met infraroodtechnologie. CO₂-detectie wordt veel toegepast in omgevingen waar koolstofdioxide wordt opgeslagen, gebruikt of kan vrijkomen. Denk aan koeltechniek, laboratoria, voedingsmiddelenindustrie, verpakkingsprocessen, technische ruimten, vriestunnels en ruimten met droogijs of CO₂-blusinstallaties.

Bij CO₂-detectie is de juiste montagepositie belangrijk. Koolstofdioxide is zwaarder dan lucht en kan zich ophopen in lagergelegen delen van een ruimte, putten, kelders of onvoldoende geventileerde zones.

Koudemiddelen, freongassen, oplosmiddelen en VOC’s

De semiconductor-uitvoeringen van de CTX 300 zijn geschikt voor koudemiddelen, freongassen, oplosmiddelen en VOC’s. Deze uitvoering wordt veel toegepast in HVAC-installaties, industriële koeltechniek, supermarkten, food-processing, technische installaties en productieomgevingen waar lekkage van koudemiddelen of oplosmiddelen tijdig moet worden gedetecteerd.

Voor een betrouwbaar detectiesysteem moeten de sensor, alarmdrempels en montagepositie worden afgestemd op het specifieke koudemiddel of oplosmiddel, de gasdichtheid, ventilatie, luchtstroming en mogelijke lekkagepunten.

Geschikt voor voedselverwerkende industrie en industriële koeltechniek

De CTX 300 zonder display is zeer geschikt voor toepassingen in de voedselverwerkende industrie. In deze sector komen vaak installaties voor waarbij CO₂, koudemiddelen, ammoniak, VOC’s of andere gassen kunnen vrijkomen. Voorbeelden zijn verpakkingsmachines, vriestunnels, koelcellen, technische ruimten en industriële koelinstallaties.

De stevige behuizing, centrale 4-20 mA uitlezing en brede sensorkeuze maken de CTX 300 een praktische oplossing voor productieomgevingen waar betrouwbaarheid, onderhoudbaarheid en integratie met bestaande systemen belangrijk zijn.

Robuuste behuizing met RVS bevestigingsmateriaal

De Teledyne Oldham CTX 300 heeft een stevige polycarbonaat behuizing met RVS schroeven en wartel. De behuizing is ontworpen voor technische en industriële omgevingen waar betrouwbaarheid en onderhoudsgemak belangrijk zijn.

De IP54-bescherming biedt bescherming tegen stof en spatwater. Bij toepassing in omgevingen met veel vocht, reinigingsmiddelen, direct spatwater, lage temperaturen of hoge mechanische belasting moeten aanvullende beschermende maatregelen of een alternatieve detectoroplossing worden beoordeeld.

Verwisselbare sensormodules

Veel CTX 300 sensoren zijn uitgevoerd als verwisselbare sensormodules. Voor toxische gassen, zuurstof en CO₂ zijn sensormodules beschikbaar die vooraf zijn gekalibreerd. Dit maakt onderhoud voorspelbaar en helpt stilstand tijdens service te beperken.

Voor semiconductor-uitvoeringen gelden specifieke onderhouds- en kalibratieprocedures. De juiste testgassen, kalibratieadapters en intervallen moeten worden afgestemd op de gekozen sensor en toepassing.

Poison Resistant uitvoering

Voor bepaalde toepassingen kan een Poison Resistant uitvoering relevant zijn. Deze uitvoering is bedoeld om de gevoeligheid voor sensorvergiftiging te beperken en de levensduur van de meetkop te verlengen in omgevingen waar storende stoffen aanwezig kunnen zijn.

De beschikbaarheid van een Poison Resistant uitvoering moet altijd per sensorvariant en toepassing worden gecontroleerd. Bij twijfel adviseert VTN Veiligheidstechniek Nederland over de juiste detectorconfiguratie en het meest geschikte meetprincipe.

Montage en plaatsing

De juiste plaatsing van de CTX 300 is bepalend voor de werking van het gasdetectiesysteem. De sensor bevindt zich aan de onderzijde van de detector. De montagepositie moet worden afgestemd op het gasgedrag, de te verwachten lekkagebron, luchtstroming en onderhoudsbereikbaarheid.

• ● Lichtere gassen worden hoger in de ruimte gemeten
• ● Zwaardere gassen, zoals CO₂ en veel koudemiddelen, worden lager in de ruimte gemeten
• ● Plaats detectoren bij mogelijke lekkagepunten
• ● Houd rekening met ventilatie, luchtstroming, obstakels en temperatuurverschillen
• ● Plaats detectoren op een locatie die bereikbaar blijft voor onderhoud en kalibratie
• ● Houd rekening met reinigingsprocessen, condensvorming en mechanische belasting in food- en koelomgevingen

Niet geschikt voor ATEX-zones

De Teledyne Oldham CTX 300 zonder display is bedoeld voor veilige, niet-ATEX zones. De detector is niet geclassificeerd voor gebruik in explosiegevaarlijke omgevingen en mag niet worden toegepast als ATEX-gecertificeerde gasdetectie meetkop.

Wanneer gasdetectie nodig is in een ATEX-zone, moet een passende ATEX-gecertificeerde meetkop worden geselecteerd. VTN Veiligheidstechniek Nederland kan adviseren welke Teledyne Oldham of Honeywell gasdetector geschikt is voor de betreffende zone-indeling, gasgroep en toepassing.

Typische toepassingen

De Teledyne Oldham CTX 300 zonder display is geschikt voor uiteenlopende toepassingen in veilige, niet-ATEX zones.

• ● Voedselverwerkende industrie
• ● Industriële koeltechniek
• ● HVAC-installaties
• ● Supermarkten
• ● Verpakkingsmachines
• ● Vriestunnels
• ● Koelcellen
• ● Food-processing
• ● Technische ruimten
• ● Laboratoria
• ● Ziekenhuizen
• ● Productieruimten
• ● Waterzuiveringen
• ● Afvalwaterinstallaties
• ● Chemische opslag buiten ATEX-zones
• ● Ruimten met CO₂-risico
• ● Ruimten met ammoniak- of koudemiddelrisico
• ● Detectie van toxische gassen in technische installaties
• ● Detectie van oplosmiddelen en VOC’s
• ● Gebouwgebonden gasdetectiesystemen

Technische gegevens

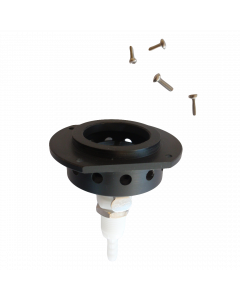

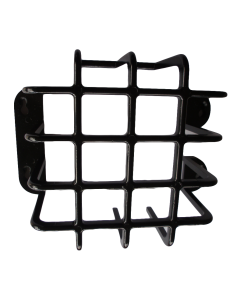

Beschikbare accessoires

Voor de Teledyne Oldham CTX 300 zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, onderhoud en toepassing.

Waarom kiezen voor de Teledyne Oldham CTX 300 zonder display?

De Teledyne Oldham CTX 300 zonder display is een praktische keuze wanneer een breed inzetbare analoge gasdetectie meetkop nodig is voor veilige, niet-ATEX zones. De detector combineert een duidelijk 4-20 mA uitgangssignaal met een stevige behuizing en een brede keuze aan sensoruitvoeringen.

Voor koeltechniek en HVAC is de CTX 300 geschikt voor koudemiddelen en freongassen. Voor food-processing, verpakkingsmachines en vriestunnels zijn vooral CO₂-, O₂-, NH₃- en koudemiddeluitvoeringen relevant. Voor laboratoria en technische ruimten zijn onder andere CO₂-, O₂-, H₂S-, CO-, NO₂- en specialistische toxische gasuitvoeringen beschikbaar.

Advies en service door VTN Veiligheidstechniek Nederland

De juiste selectie van een stationaire gasdetectie meetkop hangt af van het doelgas, het meetbereik, de ruimte, ventilatie, montagepositie, controller, alarmstrategie, onderhoudsinterval en eventuele certificeringseisen. Zeker bij koeltechniek, CO₂-opslag, laboratoria, technische ruimten, voedselverwerking en industriële processen is een correcte plaatsing bepalend voor een betrouwbaar gasdetectiesysteem.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor gebouwgebonden installaties, koeltechniek, HVAC, food-processing, laboratoria, technische ruimten en lichte industrie.

• ● Selectie van de juiste CTX 300-uitvoering
• ● Keuze van doelgas, meetbereik en sensortechnologie
• ● Advies over 2-draads of 3-draads aansluiting
• ● Koppeling met controller, PLC of gebouwbeheersysteem
• ● Beoordeling van montagepositie, ventilatie en gasgedrag
• ● Advies over alarmwaarden, ventilatiesturing en signaalgevers
• ● Inbedrijfstelling, kalibratie en periodiek onderhoud
