Beschrijving

Analoge gasdetectie meetkop met lokaal display

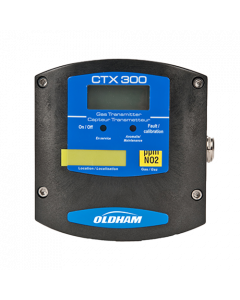

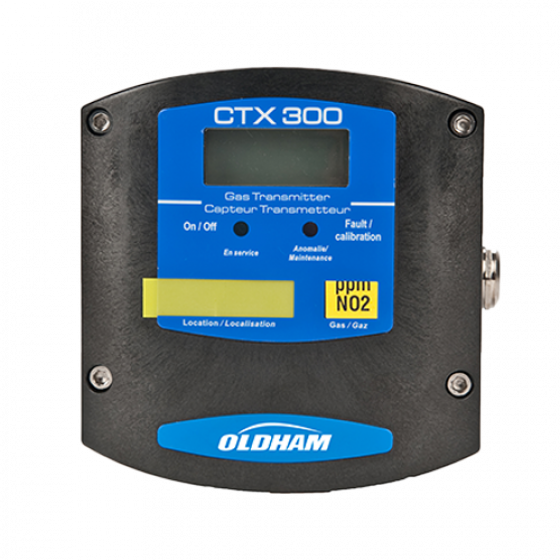

De Teledyne Oldham CTX 300 met display is een analoge stationaire gasdetectie meetkop voor het continu bewaken van gasrisico’s in veilige, niet-ATEX zones. De detector is uitgevoerd als 4-20 mA transmitter en beschikt over een lokaal verlicht LCD-display voor directe uitlezing van de gemeten gasconcentratie.

Deze uitvoering is geschikt voor toepassingen waarbij lokale aflezing gewenst is naast centrale doormelding naar een gasdetectiecontroller, PLC of gebouwbeheersysteem. De CTX 300 met display wordt toegepast voor zuurstofdetectie, koolstofdioxidedetectie en detectie van diverse toxische gassen.

Let op: de Teledyne Oldham CTX 300 met display is niet geclassificeerd voor ATEX-omgevingen. Voor explosiegevaarlijke zones moet een passende ATEX-gecertificeerde gasdetectiemeetkop worden geselecteerd.

Met display: directe lokale uitlezing

Het belangrijkste verschil met de uitvoering zonder display is de lokale uitlezing. De CTX 300 met display toont de gasconcentratie direct op de meetkop. Dit is praktisch bij inspectierondes, lokale controle, onderhoud, kalibratie en storingsanalyse.

De uitvoering met display is vooral geschikt wanneer:

• lokale uitlezing van de gasconcentratie gewenst is
• operators of onderhoudstechnici de meetwaarde direct op locatie willen controleren
• de detector in technische ruimten, productiezones of laboratoria wordt geplaatst
• centrale uitlezing wordt gecombineerd met lokale visuele controle
• onderhoud en kalibratie op locatie sneller moeten kunnen worden uitgevoerd
• statusinformatie direct bij de meetkop beschikbaar moet zijn

De CTX 300 is ook verkrijgbaar in een uitvoering zonder display. Die uitvoering heeft een bredere sensorkeuze voor onder andere freongassen, koudemiddelen, VOC’s en semiconductor-toepassingen.

4-20 mA uitgang voor centrale koppeling

De CTX 300 met display beschikt over een lineaire 4-20 mA uitgang. Het uitgangssignaal is evenredig met de gemeten gasconcentratie. Hierdoor kan de meetkop worden aangesloten op geschikte gasdetectiecontrollers, PLC’s of gebouwbeheersystemen.

De 4-20 mA uitgang maakt de CTX 300 met display geschikt voor centrale alarmering, ventilatiesturing, trendbewaking en doormelding naar een gebouw- of procesbesturingssysteem.

Sensorprincipes bij de uitvoering met display

De CTX 300 met display is beschikbaar met elektrochemische sensoren voor zuurstof en toxische gassen en infraroodsensoren voor koolstofdioxide.

Freon-, koudemiddel-, VOC- en semiconductor-uitvoeringen horen vooral bij de CTX 300 zonder display. Wanneer detectie van koudemiddelen of VOC’s gewenst is, adviseert VTN Veiligheidstechniek Nederland over de juiste CTX 300-uitvoering of een andere geschikte meetkop.

Beschikbare gasvarianten met display

Onderstaande lijst toont de beschikbare gasvarianten voor de CTX 300 met display. De exacte uitvoering, sensorlevensduur en beschikbaarheid moeten per configuratie worden gecontroleerd.

Toxische gasdetectie met directe uitlezing

De CTX 300 met display is geschikt voor detectie van diverse toxische gassen. Denk aan koolstofmonoxide, waterstofsulfide, ammoniak, stikstofmonoxide, stikstofdioxide, zwaveldioxide, chloor, waterstofcyanide, waterstoffluoride, waterstofchloride, fosfine, ozon, ethyleenoxide en fosgeen.

De lokale uitlezing op het display maakt deze meetkop praktisch voor ruimten waar medewerkers of onderhoudstechnici direct willen kunnen zien welke gasconcentratie aanwezig is. Tegelijkertijd wordt de meetwaarde via 4-20 mA doorgestuurd naar het centrale systeem.

CO2-detectie met infraroodtechnologie

Voor koolstofdioxide is de CTX 300 met display beschikbaar met infraroodtechnologie. CO2-detectie wordt veel toegepast in omgevingen waar koolstofdioxide wordt opgeslagen, gebruikt of kan vrijkomen. Denk aan voedselverwerking, verpakkingsmachines, vriestunnels, laboratoria, technische ruimten, koelinstallaties en omgevingen met CO2-blusinstallaties of droogijs.

Bij CO2-detectie is een juiste montagepositie belangrijk. Koolstofdioxide is zwaarder dan lucht en kan zich ophopen in lagergelegen delen van een ruimte, putten, kelders of onvoldoende geventileerde zones.

Zuurstofdetectie voor tekort en verrijking

De CTX 300 met display is beschikbaar voor zuurstofdetectie in meerdere uitvoeringen. Afhankelijk van de toepassing kan worden gekozen voor bewaking van zuurstoftekort, zuurstofverrijking of specifieke toepassingen zoals heliumverrijking.

Zuurstofdetectie is relevant in ruimten waar verdringing door andere gassen mogelijk is, bijvoorbeeld door CO2, stikstof, inertisering of lekkage uit procesinstallaties. De juiste alarmwaarden en plaatsing moeten altijd worden afgestemd op de toepassing en veiligheidsprocedure.

Geschikt voor voedselverwerking, verpakkingsmachines en vriestunnels

De Teledyne Oldham CTX 300 met display is zeer geschikt voor toepassingen in de voedselverwerkende industrie. In deze sector komen vaak processen voor met CO2, inertgassen, koelinstallaties en verpakkingslijnen.

Voorbeelden van toepassingen zijn:

• MAP-verpakkingsmachines
• Vriestunnels
• Koel- en vriesopslag
• Technische ruimten bij koelinstallaties
• Productieruimten met CO2-toepassing
• Laboratoria en kwaliteitscontrole
• Ruimten met zuurstofverdringingsrisico

De stevige polycarbonaat behuizing met RVS schroeven en lokale uitlezing maakt de CTX 300 met display praktisch voor omgevingen waar controleerbaarheid en onderhoudsgemak belangrijk zijn.

Robuuste behuizing met RVS bevestigingsmateriaal

De CTX 300 met display heeft een stevige polycarbonaat behuizing met RVS schroeven en een kabelwartel. De behuizing is ontworpen voor technische en lichte industriële omgevingen.

De IP54-bescherming biedt bescherming tegen stof en spatwater. Bij toepassing in omgevingen met veel vocht, reinigingsmiddelen, direct spatwater, lage temperaturen of hoge mechanische belasting moeten aanvullende beschermende maatregelen of een alternatieve detectoroplossing worden beoordeeld.

Verwisselbare sensormodules

De CTX 300 werkt met verwisselbare sensormodules. Voor toxische gassen, zuurstof en CO2 zijn sensormodules beschikbaar die vooraf zijn gekalibreerd. Dit maakt onderhoud voorspelbaar en helpt stilstand tijdens service te beperken.

De beschikbaarheid van een Poison Resistant uitvoering moet per sensorvariant worden gecontroleerd. Wanneer een PR-uitvoering beschikbaar is, kan dit helpen om de invloed van bepaalde storende stoffen op de sensor te beperken en de levensduur te verlengen.

Montage en plaatsing

De juiste plaatsing van de CTX 300 met display is bepalend voor de werking van het gasdetectiesysteem. De sensor bevindt zich aan de onderzijde van de detector. De montagepositie moet worden afgestemd op het gasgedrag en de te verwachten lekkagebron.

Algemene uitgangspunten:

• Lichtere gassen worden hoger in de ruimte gemeten
• Zwaardere gassen, zoals CO2, worden lager in de ruimte gemeten
• Plaats detectoren bij mogelijke lekkagepunten
• Houd rekening met ventilatie, luchtstroming, obstakels en temperatuurverschillen
• Plaats detectoren op een locatie die bereikbaar blijft voor onderhoud en kalibratie
• Houd rekening met reinigingsprocessen, condensvorming en mechanische belasting in food- en koelomgevingen
• Zorg dat het display goed zichtbaar blijft wanneer lokale uitlezing gewenst is

Niet geschikt voor ATEX-zones

De Teledyne Oldham CTX 300 met display is bedoeld voor veilige, niet-ATEX zones. De detector is niet geclassificeerd voor gebruik in explosiegevaarlijke omgevingen en mag niet worden toegepast als ATEX-gecertificeerde gasdetector.

Wanneer gasdetectie nodig is in een ATEX-zone, moet een passende ATEX-gecertificeerde meetkop worden geselecteerd. VTN Veiligheidstechniek Nederland kan adviseren welke Teledyne Oldham of Honeywell gasdetector geschikt is voor de betreffende zone-indeling, gasgroep en toepassing.

Toepassingen

De Teledyne Oldham CTX 300 met display is geschikt voor uiteenlopende toepassingen in veilige, niet-ATEX zones.

Veelgebruikte toepassingsgebieden zijn:

• Voedselverwerkende industrie
• Verpakkingsmachines
• Vriestunnels
• Koel- en vriesopslag
• Industriële koeltechniek
• Technische ruimten
• Laboratoria
• Ziekenhuizen
• Productieruimten
• HVAC-installaties
• Gebouwgebonden installaties
• Ruimten met CO2-risico
• Ruimten met zuurstofverdringingsrisico
• Ruimten met ammoniakrisico
• Detectie van toxische gassen
• Lokale uitlezing bij stationaire gasdetectie

Belangrijkste eigenschappen en voordelen

• Analoge stationaire gasdetectie meetkop met display
• Verlicht LCD-display voor lokale uitlezing
• Status-LED’s voor visuele indicatie
• 4-20 mA uitgang voor centrale uitlezing en alarmering
• Geschikt voor veilige, niet-ATEX zones
• Beschikbaar voor zuurstof, CO2 en veel toxische gassen
• Elektrochemische sensoren voor O2 en toxische gassen
• Infraroodsensoren voor CO2
• Stevige polycarbonaat behuizing
• RVS schroeven en kabelwartel
• IP54-bescherming tegen stof en spatwater
• Verwisselbare sensormodules
• Vooraf gekalibreerde sensormodules voor snelle service
• Geschikt voor koppeling met gasdetectiecontrollers, PLC’s en gebouwbeheersystemen
• Geschikt voor voedselverwerking, verpakkingsmachines, vriestunnels en technische ruimten
• Ook verkrijgbaar in een uitvoering zonder display
• Onderhoudsvriendelijke opbouw
• Poison Resistant uitvoering beschikbaar voor bepaalde toepassingen, afhankelijk van sensorvariant
• VTN adviseert over sensorselectie, meetbereik, montagepositie, controllerkoppeling en onderhoud

Technische gegevens

Technische gegevens per sensorcategorie

Verschil tussen CTX 300 met display en zonder display

Beschikbare accessoires

Voor de Teledyne Oldham CTX 300 zijn verschillende accessoires beschikbaar om de meetkop af te stemmen op montage, onderhoud en toepassing.

Waarom kiezen voor de Teledyne Oldham CTX 300 met display?

De Teledyne Oldham CTX 300 met display is een goede keuze wanneer naast centrale uitlezing ook lokale gasconcentratie-aflezing gewenst is. De detector combineert een 4-20 mA uitgang met een verlicht display, status-LED’s, een robuuste behuizing en een brede selectie EC- en IR-sensoren.

Voor voedselverwerking, verpakkingsmachines en vriestunnels zijn vooral CO2-, O2- en NH3-uitvoeringen relevant. Voor laboratoria en technische ruimten zijn onder andere CO2-, O2-, H2S-, CO-, NO2-, SO2-, Cl2-, HCN-, HF- en PH3-uitvoeringen beschikbaar.

Advies van VTN Veiligheidstechniek Nederland

De juiste selectie van een stationaire gasdetectie meetkop hangt af van het doelgas, het meetbereik, de ruimte, ventilatie, montagepositie, controller, alarmstrategie, onderhoudsinterval en eventuele certificeringseisen. Zeker bij CO2-opslag, laboratoria, technische ruimten, voedselverwerking en industriële processen is een correcte plaatsing bepalend voor een betrouwbaar gasdetectiesysteem.

VTN Veiligheidstechniek Nederland heeft ruime ervaring met stationaire gasdetectie en adviseert over complete Teledyne Oldham gasdetectiesystemen voor gebouwgebonden installaties, koeltechniek, HVAC, food-processing, laboratoria, technische ruimten en lichte industrie.

Onze specialisten helpen bij de selectie van de juiste CTX 300-uitvoering, controllerkoppeling, montagepositie, inbedrijfstelling, kalibratie en onderhoud. Zo wordt de Teledyne Oldham CTX 300 met display toegepast als onderdeel van een betrouwbaar en goed doordacht gasdetectiesysteem.

Wilt u weten welke Teledyne Oldham CTX 300 uitvoering geschikt is voor uw toepassing? Neem contact op met VTN Veiligheidstechniek Nederland voor technisch advies en een configuratie op maat.
