Beschrijving

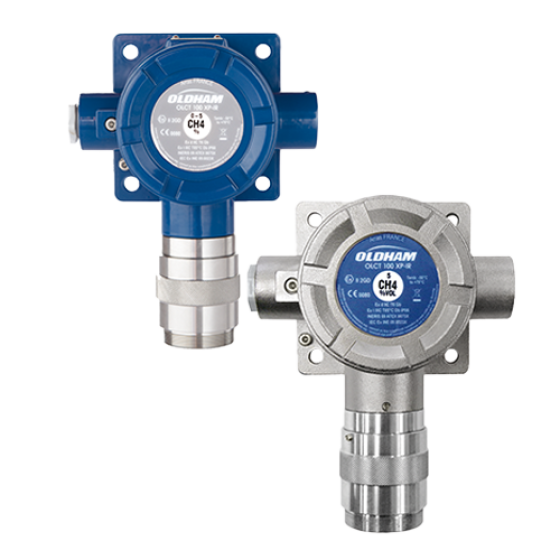

De Teledyne Oldham OLCT 100 CO is een vaste gasdetectiemeetkop voor het continu meten van koolstofmonoxide. CO is een kleurloos en reukloos toxisch gas dat onder meer kan ontstaan bij onvolledige verbranding. In onvoldoende geventileerde ruimten kan de concentratie oplopen zonder dat aanwezige personen dit zelf tijdig waarnemen.

De OLCT 100 zet de gemeten CO-concentratie om in een lineair analoog 4–20 mA-signaal. Een aangesloten gasdetectiecontroller, PLC of gebouwbeheersysteem kan dit signaal gebruiken voor concentratieweergave, alarmmeldingen, doormelding, relaissturing en ventilatie. De meetkop zelf heeft geen lokaal concentratiedisplay en vormt daarom onderdeel van een compleet vast gasdetectiesysteem.

Voor CO zijn elektrochemische uitvoeringen met een meetbereik van 0–100, 0–300 of 0–1000 ppm beschikbaar. Daarnaast kan worden gekozen tussen de explosieveilige OLCT 100 XP en de intrinsiek veilige OLCT 100 IS. De IS-uitvoering is leverbaar met een aluminium of RVS-behuizing; de exacte ATEX-categorie en toegestane zone verschillen per behuizingsuitvoering.

Waarom koolmonoxidedetectie belangrijk is

Koolmonoxide bindt zich aan hemoglobine en vermindert daardoor het zuurstoftransport in het lichaam. Blootstelling kan onder meer hoofdpijn, misselijkheid, duizeligheid, verminderd beoordelingsvermogen, bewusteloosheid en overlijden veroorzaken. Vaste CO-detectie helpt een oplopende concentratie vroegtijdig te signaleren, zodat vooraf vastgelegde maatregelen zoals waarschuwing, evacuatie, ventilatie of procesuitschakeling kunnen worden geactiveerd.

Belangrijkste kenmerken

• Stationaire transmitter voor continue CO-bewaking.
• Elektrochemische sensor voor koolstofmonoxide.
• Meetbereiken van 0–100, 0–300 en 0–1000 ppm.
• Lineaire analoge 4–20 mA-uitgang.
• Tweedraads aansluiting met afscherming voor de CO-uitvoeringen.
• Keuze uit OLCT 100 XP en OLCT 100 IS.
• Aluminium behuizing met epoxycoating; RVS-optie bij geselecteerde IS-uitvoeringen.
• Beschermingsgraad IP66.
• ATEX- en IECEx-certificering volgens de productmarkering van de uitvoering.
• SIL 2-capability voor daarvoor gecertificeerde sensor- en systeemconfiguraties.
• Geschikt voor aansluiting op Teledyne Oldham-controllers en andere compatibele 4–20 mA-ingangen.

Beschikbare CO-uitvoeringen

Het juiste meetbereik kiezen

Het meetbereik en de alarmgrenzen moeten samen worden gekozen. Baseer deze keuze op de RI&E, mogelijke bronsterkte, bezetting, ventilatie, gewenste responstijd en de acties die bij ieder alarm volgen.

XP- en IS-uitvoeringen en ATEX-zones

Een intrinsiek veilige OLCT 100 IS moet worden opgenomen in een correct ontworpen intrinsiek veilige stroomkring met een geschikte barrière of galvanische scheider. Controleer altijd de productmarkering, entiteitsparameters, kabelgegevens, aarding en de geldende installatie-eisen van de exacte uitvoering.

Technische specificaties

Normen en certificeringen

Grenswaarden en alarmering

Voor werknemers vermeldt het RIVM een wettelijke grenswaarde van 20 ppm als tijdgewogen gemiddelde over acht uur en 100 ppm over vijftien minuten. De Gezondheidsraad adviseerde in 2024 een lagere achtuurswaarde van 6,4 ppm. Een advieswaarde is niet automatisch gelijk aan een wettelijke grenswaarde of een direct toe te passen alarmgrens.

Alarmgrenzen voor een vast gasdetectiesysteem moeten projectspecifiek worden vastgesteld. Houd naast actuele wet- en regelgeving rekening met meetonzekerheid, sensorrespons, mogelijke piekblootstelling, aanwezige personen, ventilatie en de gewenste vervolgactie. Controleer bij ontwerp en inbedrijfstelling altijd de actuele wettelijke grenswaarden.

Toepassing bij gasverbrandingsinstallaties

De OLCT 100 CO kan worden gebruikt voor vaste omgevingsbewaking in onder meer ketelhuizen en technische ruimten met gasverbrandingsinstallaties. Daarmee kan de detector een aanvullende veiligheidsmaatregel vormen binnen de RI&E en de werkwijze van een CO-vrij gecertificeerd bedrijf.

Deze stationaire CO-transmitter vervangt geen rookgasanalyser of andere meetapparatuur die nodig is voor werkzaamheden, controle en oplevering van een gasverbrandingsinstallatie. De aanwezigheid van een OLCT 100 toont op zichzelf niet aan dat een installatie of bedrijf aan de regels voor gasverbrandingsinstallaties voldoet.

Plaatsing van de detector

Koolmonoxide heeft vrijwel dezelfde dichtheid als lucht en mengt zich met de ruimtelucht. Warme verbrandingsgassen kunnen direct na het vrijkomen eerst opstijgen. De optimale montageplaats volgt daarom niet uitsluitend uit de relatieve gasdichtheid, maar uit de locatie en temperatuur van mogelijke bronnen, luchtstromen, ventilatie, obstakels, verblijfszones en het doel van de detectie.

Voor persoonsbescherming wordt vaak rondom ademhoogte gemeten; bij bronbewaking kan een positie dichter bij de verwachte pluim geschikter zijn. VTN kan een projectspecifiek plaatsingsadvies en detectieplan opstellen.

Toepassingen

• Ketelhuizen, verwarmingsinstallaties en branderruimten.
• Warmtekrachtinstallaties en energiecentrales.
• Generatorruimten en noodstroomvoorzieningen.
• Technische ruimten met verbrandingsprocessen.
• Industriële ovens en thermische procesinstallaties.
• Parkeer- en logistieke ruimten met uitlaatgassen.
• Procesindustrie, chemie en petrochemie.
• Maritieme en corrosieve omgevingen met een passende RVS-uitvoering.

Integratie in een gasdetectiesysteem

Het 4–20 mA-signaal maakt integratie mogelijk met een compatibele gasdetectiecentrale, PLC of gebouwbeheersysteem. De aangesloten besturing verzorgt de uitlezing en kan alarmgevers, ventilatoren, afsluiters of doormeldingen aansturen. Bij het ontwerp moeten onder meer voedingsspanning, kabelweerstand, foutsignalen, relaislogica, fail-safe gedrag en noodstroomvoorziening worden beoordeeld.

Voor een veiligheidsfunctie met SIL-eis moet de volledige meet- en alarmketen worden ontworpen, gevalideerd en onderhouden volgens de daarvoor geldende eisen. Een SIL-vermelding op de transmitter bepaalt niet zelfstandig het SIL-niveau van de complete functie.

Accessoires

• Kalibratiekap voor gecontroleerde gastoevoer.
• Bypassadapter voor bemonstering in een gasstroom.
• Spatwaterbescherming voor veeleisende locaties.
• Externe gasintroductiekop.
• Vervangbaar filter.
• Kanaalmontageset.
• Montagebeugel en adapterplaat.
• Weerbeschermingskap voor buitenopstellingen.

Onderhoud en bedrijfszekerheid

Een vaste CO-detector moet periodiek functioneel worden getest, gekalibreerd en onderhouden. Het passende interval wordt bepaald door de handleiding, risicoanalyse, bedrijfsomstandigheden, blootstelling aan gas en verontreinigingen, interne procedures en toepasselijke regelgeving. Leg testresultaten, kalibraties, storingen en uitgevoerde werkzaamheden aantoonbaar vast.

De opgegeven gemiddelde sensorlevensduur van circa 40 maanden is geen gegarandeerde vervangingstermijn. De werkelijke levensduur kan korter of langer zijn. Conditiebewaking, responscontrole en kalibratieresultaten bepalen of een sensor nog geschikt is voor gebruik.

Waarom kiezen voor de OLCT 100 CO?

• Betrouwbare continue CO-bewaking in een vast systeem.
• Drie meetbereiken voor afstemming op het veiligheidsdoel.
• Keuze uit explosieveilige en intrinsiek veilige uitvoeringen.
• RVS-opties voor corrosieve of intensief gereinigde omgevingen.
• Robuuste IP66-behuizing.
• Eenvoudige integratie via een industrieel 4–20 mA-signaal.
• Ondersteuning van alarmering, doormelding en ventilatiesturing via de aangesloten besturing.
• Breed assortiment accessoires voor montage, gasintroductie en onderhoud.

VTN Veiligheidstechniek Nederland

VTN Veiligheidstechniek Nederland is officieel partner en distributeur van Teledyne Oldham. Onze service specialisten zijn door de fabrikant opgeleid en gecertificeerd. Wij ondersteunen bij risicoanalyse, keuze van meetbereik en uitvoering, detectorpositionering, systeemengineering, installatie, inbedrijfstelling en documentatie.

Ook na oplevering ondersteunt VTN met functionele testen, kalibratie, onderhoud en storingsservice. Zo wordt de OLCT 100 CO niet als los component, maar als onderdeel van een aantoonbaar beheerde gasdetectie- en alarmketen ingezet.
