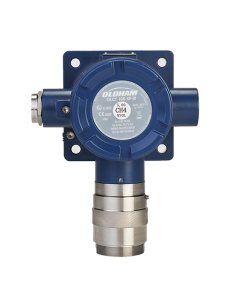

Teledyne Oldham OLCT100 H2 (Waterstof) ATEX Gasdetector
Teledyne Oldham OLCT 100 H2 (Waterstof) ATEX Gasdetector
Te bestellen per
1 Stuks
Vragen, advies of hulp nodig bij uw keuze?
Onze specialisten staan voor u klaar om u te adviseren
De Teledyne Oldham OLCT 100 H2 gasdetector is een stationaire 4–20mA-meetkop voor continue waterstofdetectie in industriële en explosiegevaarlijke omgevingen. De productserie biedt uitvoeringen voor vroegtijdige lekdetectie van 0–2000 ppm en voor bewaking van explosierisico van 0–100% LEL.
- ● Detectie van waterstof in 0–2000 ppm of 0–100% LEL
- ● Elektrochemische ppm-sensor of katalytische LEL-sensor
- ● Explosieveilige XP- en intrinsiek veilige IS-uitvoeringen
- ● RVS IS-uitvoering geschikt voor ATEX Zone 0 en Zone 20
- ● Lineaire analoge uitgang van 4–20 mA
- ● Robuuste behuizing met beschermingsgraad IP66
- ● Geschikt voor elektrolyse, opslag, compressie en industriële waterstoftoepassingen
- ● Ondersteuning door gecertificeerde VTN-servicespecialisten
De juiste waterstofdetectie voor uw installatie
VTN is officieel partner en distributeur van Teledyne Oldham. Onze specialisten bepalen samen met u de juiste XP- of IS-uitvoering, het meetbereik, de detectorpositie, alarmgrenzen en systeemintegratie. VTN ondersteunt bij engineering, installatie, inbedrijfstelling, kalibratie en periodiek onderhoud.
VTN is officieel partner en distributeur van Teledyne Oldham. Onze specialisten bepalen samen met u de juiste XP- of IS-uitvoering, het meetbereik, de detectorpositie, alarmgrenzen en systeemintegratie. VTN ondersteunt bij engineering, installatie, inbedrijfstelling, kalibratie en periodiek onderhoud.
Beschrijving
De Teledyne Oldham OLCT 100 H2 is een vaste gasdetectie meetkop voor het continu meten van waterstof. De detector zet de gemeten gasconcentratie om in een lineair 4–20mA-signaal voor een geschikte gasdetectiecontroller, PLC of ander bewakingssysteem. De meetkop heeft geen lokaal display of zelfstandige alarmuitgangen: weergave, alarmverwerking en aansturing van externe veiligheidsfuncties vinden plaats in het aangesloten systeem.
Voor waterstof zijn twee detectiestrategieën beschikbaar. Een elektrochemische sensor met meetbereik 0–2000 ppm is bedoeld voor het signaleren van relatief lage concentraties en kan daardoor geschikt zijn voor vroegtijdige lekdetectie. Een katalytische sensor met meetbereik 0–100% LEL bewaakt de concentratie ten opzichte van de onderste explosiegrens en is gericht op beheersing van explosierisico.
De OLCT 100 H2 is leverbaar als explosieveilige XP-uitvoering en als intrinsiek veilige IS-uitvoering. De juiste keuze wordt bepaald door het gewenste meetbereik, het sensorprincipe, de ATEX-zone, de behuizing, de aansluitwijze en de intrinsiek veilige stroomkring. De RVS IS-versie biedt een hogere corrosiebestendigheid en is gecertificeerd voor Zone 0 en Zone 20.
Waarom waterstofdetectie noodzakelijk is
Waterstof is kleurloos, reukloos en zeer licht. Bij lekkage stijgt het gas snel op en kan het zich verzamelen onder plafonds, overkappingen, in dakconstructies en in slecht geventileerde hoge delen van een ruimte. Waterstof heeft een lage ontstekingsenergie en een breed ontvlambaarheidsgebied. Een ontstekingsbron kan daardoor bij een brandbaar mengsel leiden tot brand of explosie.
Een effectief detectiesysteem moet rekening houden met mogelijke lekbronnen, procesdruk, ventilatierichting, obstakels, dakvorm en plaatsen waar waterstof zich kan ophopen. Alleen montage op het hoogste punt is niet automatisch voldoende. De detectorpositie moet worden vastgesteld met een projectspecifieke risicoanalyse en, waar nodig, verspreidings- of ventilatiebeoordeling.
Belangrijkste kenmerken
- Stationaire enkelgasdetector voor continue meting van waterstof.
- Meetbereik 0–2000 ppm voor vroegtijdige lekdetectie.
- Meetbereik 0–100% LEL voor bewaking van explosierisico.
- Elektrochemische detectie voor de 0–2000 ppm-uitvoeringen.
- Katalytische detectie voor de 0–100% LEL-uitvoering.
- Explosieveilige XP- en intrinsiek veilige IS-configuraties.
- Aluminium en RVS-uitvoeringen, afhankelijk van de gekozen variant.
- Lineair 4–20mA-uitgangssignaal.
- Beschermingsgraad IP66 tegen stof en krachtige waterstralen.
- ATEX- en IECEx-gecertificeerde productserie.
- Kabelinvoer M20 of 3/4 NPT, afhankelijk van de geselecteerde uitvoering.
- Geschikt voor aansluiting op een compatibele gasdetectiecontroller of besturingssysteem.
- Uitgebreid assortiment montage-, beschermings- en kalibratieaccessoires.
Keuze tussen ppm- en LEL-detectie
| Uitvoering | 0–2000 ppm | 0–100% LEL |
|---|---|---|
| Doel | Vroegtijdig signaleren van lage waterstofconcentraties. | Bewaken van de concentratie ten opzichte van de onderste explosiegrens. |
| Sensor | Elektrochemisch. | Katalytisch. |
| Beschikbare behuizing | XP aluminium, IS aluminium of IS RVS. | XP aluminium. |
| Belangrijk | Sensorselectiviteit, kruisgevoeligheden en omgevingscondities moeten worden beoordeeld. | Katalytische sensoren hebben zuurstof nodig en kunnen gevoelig zijn voor vergiftiging en remming. |
De twee meetbereiken zijn niet zonder meer onderling uitwisselbaar. Een ppm-detector is niet bedoeld om het volledige explosiegevaarbereik te meten en een LEL-detector biedt niet dezelfde resolutie voor zeer lage concentraties. In kritische installaties kunnen beide detectiestrategieën naast elkaar nodig zijn. VTN bepaalt dit op basis van de risicoanalyse en gewenste veiligheidsacties.
Beschikbare waterstofuitvoeringen
| Variant | Bereik | Sensor | Behuizing | ATEX-zone |
|---|---|---|---|---|
| OLCT 100 XP H2 | 0–2000 ppm | Elektrochemisch | Aluminium | Zone 1 / 21 |
| OLCT 100 XP H2 | 0–100% LEL | Katalytisch | Aluminium | Zone 1 / 21 |
| OLCT 100 IS H2 | 0–2000 ppm | Elektrochemisch | Aluminium | Zone 1 / 21 |
| OLCT 100 IS H2 RVS | 0–2000 ppm | Elektrochemisch | RVS 316L | Zone 0 / 20 |
De aangegeven zones zijn gebaseerd op de actuele productcertificering. Controleer vóór bestelling altijd de volledige Ex-markering, gasgroep, temperatuurklasse, omgevingstemperatuur, kabelinvoer en certificaatgegevens van de gekozen artikelreferentie. Een intrinsiek veilige uitvoering moet bovendien worden opgenomen in een correct berekende intrinsiek veilige stroomkring.
ATEX-markeringen per uitvoering
| Uitvoering | Productmarkering |
|---|---|
| OLCT 100 XP | II 2 GD – Ex d IIC T6 Gb / Ex tb IIIC T85 °C Db – IP66 |
| OLCT 100 IS aluminium | II 2 GD – Ex ia IIC T4 Gb / Ex ia IIIC T135 °C Db – IP66 |
| OLCT 100 IS RVS | II 1 GD – Ex ia IIC T4 Ga / Ex ia IIIC T135 °C Da – IP66 |
De typeplaat en het certificaat van het daadwerkelijk geleverde product zijn altijd bepalend. De temperatuurklasse en maximaal toegestane omgevingstemperatuur kunnen door de gekozen sensor, uitvoering en montagecondities worden beïnvloed.
Technische specificaties 0–2000 ppm H2
| Specificatie | Waarde |
|---|---|
| Te meten gas | Waterstof, H2 |
| Meetbereik | 0–2000 ppm |
| Sensorprincipe | Elektrochemisch |
| Uitgangssignaal | Lineair 4–20 mA |
| Bedrijfstemperatuur sensor | −20 tot +50 °C |
| Relatieve luchtvochtigheid | 15–90% |
| Nauwkeurigheid | ±5% onder gespecificeerde testcondities |
| Responstijd T50 / T90 | Circa 30 / 50 seconden |
| Gemiddelde sensorlevensduur | Circa 24 maanden; afhankelijk van blootstelling en omgevingscondities |
| Bedrading XP | 3 actieve aders en afscherming |
| Bedrading IS | 2 actieve aders en afscherming; intrinsiek veilige stroomkring vereist |
Technische specificaties 0–100% LEL H2
| Specificatie | Waarde |
|---|---|
| Te meten gas | Waterstof, H2 |
| Meetbereik | 0–100% LEL |
| Sensorprincipe | Katalytische oxidatie |
| Uitvoering | OLCT 100 XP |
| Uitgangssignaal | Lineair 4–20 mA |
| Bedrijfstemperatuur sensor | −40 tot +70 °C |
| Relatieve luchtvochtigheid | 0–95% |
| Nauwkeurigheid | ±1% LEL binnen 0–70% LEL onder gespecificeerde testcondities |
| Gemiddelde sensorlevensduur | Circa 48 maanden; afhankelijk van blootstelling en omgevingscondities |
| Bedrading | 3 actieve aders en afscherming |
| Belangrijke voorwaarde | Voldoende zuurstof vereist; sensor kan worden beïnvloed door katalysatorvergiften en remmende stoffen |
Algemene technische specificaties
| Specificatie | Waarde |
|---|---|
| Productserie | Teledyne Oldham OLCT 100 |
| Type instrument | Stationaire gastransmitter zonder lokaal display |
| Uitgang | Analoge 4–20mA-uitgang |
| Beschermingsgraad | IP66 |
| Materiaal standaardbehuizing | Epoxygecoat aluminium met RVS 316-sensordeel |
| Materiaal IS RVS-uitvoering | RVS 316L |
| Afmetingen XP katalytisch | Circa 135 × 133 × 84 mm |
| Afmetingen XP/IS elektrochemisch | Circa 179 × 138 × 84 mm |
| Gewicht aluminium XP katalytisch | Circa 1,0 kg |
| Gewicht aluminium XP/IS elektrochemisch | Circa 1,1 kg |
| Kabelinvoer | M20 of 3/4 NPT, configuratieafhankelijk |
| Voedingsspanning | Afhankelijk van de uitvoering; systeemtechnisch controleren |
| ATEX | ATEX 2014/34/EU, markering afhankelijk van uitvoering |
| IECEx | Ja, binnen de toepasselijke productcertificering |
| SIL | SIL 2-capabiliteit voor gecertificeerde sensor- en productconfiguraties; certificaatbereik controleren |
Normen en certificeringen
| Norm / certificering | Betekenis |
|---|---|
| ATEX 2014/34/EU | Productcertificering voor apparatuur in explosiegevaarlijke omgevingen; categorie en zone verschillen per uitvoering. |
| IECEx | Internationale certificering voor apparatuur die in explosiegevaarlijke omgevingen wordt gebruikt. |
| EN 50402 / EN 61508 | Functionele veiligheidsbeoordeling tot SIL 2 voor sensorafhankelijke gecertificeerde uitvoeringen. |
| EN/IEC 60079-29-1 | Metrologische prestaties van de katalytische uitvoering voor brandbare gassen. |
| EN 50270 | Elektromagnetische compatibiliteit voor gasdetectieapparatuur. |
| CE-markering | Conformiteit met de toepasselijke Europese productregelgeving. |
Aanbevolen toepassingen
- Elektrolysers en installaties voor de productie van groene waterstof.
- Waterstofopslag, buffervaten en cilinderopslag.
- Compressoren, reduceerstations, skids en leidinginstallaties.
- Tankstations en distributie-installaties voor waterstof.
- Brandstofcellen en noodstroominstallaties.
- Batterijlaadruimten waar tijdens het laden waterstof kan ontstaan.
- Procesinstallaties waarin waterstof als grondstof, procesgas of beschermgas wordt gebruikt.
- Laboratoria, testfaciliteiten en technische ruimten.
- Maritieme, offshore- en corrosieve omgevingen met de geschikte RVS-uitvoering.
Belangrijkste sectoren
- Waterstofproductie en energietransitie
- Chemische en petrochemische industrie
- Energieopwekking en energieopslag
- Mobiliteit en waterstoftankstations
- Metaalindustrie en warmtebehandeling
- Machinebouw en procesindustrie
- Laboratoria en onderzoeksinstellingen
- Maritieme industrie en offshore
Detectorplaatsing bij waterstof
Omdat waterstof veel lichter is dan lucht, worden detectoren doorgaans boven mogelijke lekbronnen en nabij verwachte ophopingsplaatsen aangebracht. Plafondbalken, verlaagde plafonds, kabelgoten, dakvormen en ventilatiestromen kunnen de verspreiding echter sterk beïnvloeden. Plaats detectoren niet in een dode luchtzone of rechtstreeks in een krachtige verse-luchtstroom wanneer dit representatieve detectie verhindert.
Een verzamelkap kan bij lichte gassen helpen om opstijgend gas naar de sensor te geleiden. Dit accessoire vervangt geen goede plaatsingsstudie. De optimale hoogte en positie moeten worden vastgesteld aan de hand van lekbronnen, ventilatie, procescondities, reactietijd en benodigde dekking.
Aansluiting en systeemintegratie
De OLCT 100 H2 levert een 4–20mA-signaal aan een compatibele controller of besturingssysteem. De aangesloten apparatuur verzorgt voeding, uitlezing, alarmverwerking, relaissturing, storingsbewaking en eventuele communicatie met een PLC, SCADA- of gebouwbeheersysteem.
Voor de IS-uitvoering moeten voeding, galvanische scheiding of zenerbarrière, bekabeling, aarding en kabelparameters gezamenlijk voldoen aan de intrinsiek veilige systeemberekening. Voor de XP-uitvoering moeten onder meer Ex-gecertificeerde kabelwartels, correcte afdichting en de voorgeschreven montage- en openingsprocedures worden toegepast.

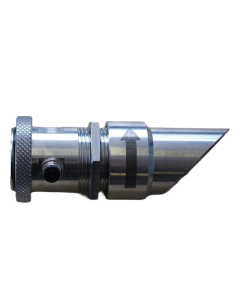

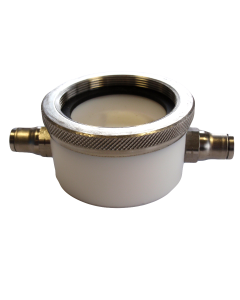

Accessoires
| Accessoire | Toepassing |
|---|---|

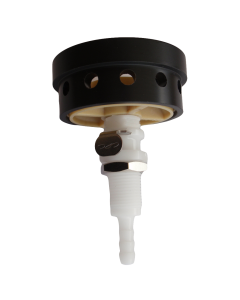

| Kalibratiekap | Gecontroleerd aanbieden van kalibratiegas aan de sensor. |

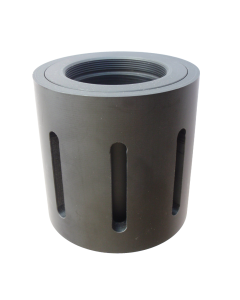

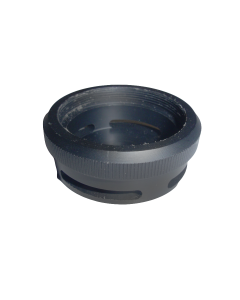

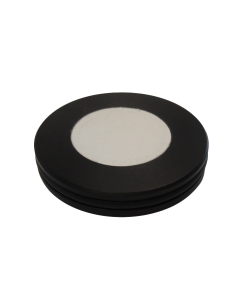

| Spatwaterbescherming | Extra bescherming tegen directe vloeistofprojecties. |
| Beschermfilter | Beschermt het sensorgedeelte tegen stof en projecties. |
| Weerbeschermkap | Bescherming tegen weersinvloeden en directe zoninstraling. |

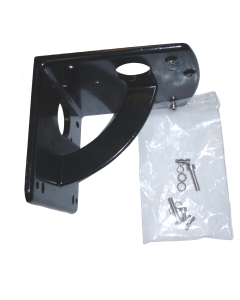

| Plafondmontagebeugel | Montage van de detector aan een plafondconstructie. |

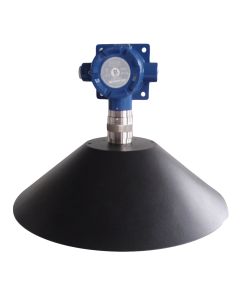

| Verzamelkap voor lichte gassen | Geleidt opstijgend waterstof naar de sensor bij een daarvoor geschikte montageplaats. |
Kalibratie en onderhoud
Een stationaire waterstofdetector moet periodiek worden geïnspecteerd, functioneel getest en gekalibreerd met geschikt, traceerbaar testgas. Het interval wordt bepaald door de sensoruitvoering, blootstelling, omgevingscondities, risicoanalyse, bedrijfsprocedure en toepasselijke regelgeving. Na hoge gasblootstelling, een storing, proceswijziging of mechanische beschadiging kan een extra controle noodzakelijk zijn.
Bij katalytische sensoren moet specifiek worden gelet op katalysatorvergiftiging, remming en gebruik in zuurstofarme omstandigheden. Een sensor kan er uiterlijk onbeschadigd uitzien maar toch gevoeligheid hebben verloren. Een functionele test met gas is daarom noodzakelijk om de volledige meetketen te controleren.
Onderhoud omvat ook de controller, bekabeling, alarmrelais, signaalgevers, ventilatiesturingen, afsluiters en doormeldingen. De complete oorzaak-en-gevolgketen moet periodiek worden getest om vast te stellen dat een waterstofalarm de bedoelde veiligheidsactie activeert.
Waarom kiezen voor de Teledyne Oldham OLCT 100 H2?
- Keuze tussen vroegtijdige ppm-detectie en bewaking in procent LEL.
- Geschikte uitvoering voor verschillende ATEX-zones en installatieconcepten.
- RVS Zone 0-uitvoering voor corrosieve en hoog-risico-omgevingen.
- Betrouwbare analoge integratie met gasdetectiecontrollers en besturingssystemen.
- IP66-behuizing voor veeleisende industriële omstandigheden.
- Breed assortiment accessoires voor montage, bescherming en kalibratie.
- Ondersteuning gedurende de volledige levenscyclus van het gasdetectiesysteem.
VTN Veiligheidstechniek Nederland
VTN Veiligheidstechniek Nederland is officieel partner en distributeur van Teledyne Oldham. Onze door de fabrikant opgeleide en gecertificeerde servicespecialisten ondersteunen bij de selectie, engineering, installatie, configuratie, inbedrijfstelling en het onderhoud van stationaire gasdetectiesystemen.
Voor waterstoftoepassingen beoordeelt VTN onder meer het gewenste detectiedoel, het meetbereik, de ATEX-zone, detectorposities, ventilatie, alarmgrenzen, systeemintegratie en onderhoudsstrategie. Zo wordt de OLCT 100 H2 onderdeel van een complete en aantoonbaar functionerende veiligheidsoplossing.
Belangrijk voor een veilige toepassing
Selecteer de detector niet uitsluitend op basis van meetbereik of ATEX-zone. Sensorprincipe, kruisgevoeligheden, zuurstofgehalte, mogelijke sensorvergiften, ventilatie, detectorpositie, intrinsieke veiligheid en de gewenste alarmacties moeten gezamenlijk worden beoordeeld. De volledige meet- en alarmketen moet na installatie worden getest en periodiek worden onderhouden.
Selecteer de detector niet uitsluitend op basis van meetbereik of ATEX-zone. Sensorprincipe, kruisgevoeligheden, zuurstofgehalte, mogelijke sensorvergiften, ventilatie, detectorpositie, intrinsieke veiligheid en de gewenste alarmacties moeten gezamenlijk worden beoordeeld. De volledige meet- en alarmketen moet na installatie worden getest en periodiek worden onderhouden.
Advies nodig over de Teledyne Oldham OLCT 100 H2 waterstofdetector?
Onze specialisten helpen u graag met meetbereik, ATEX-uitvoering, detectorplaatsing, systeemintegratie en onderhoud.
Bel +31 (0)412 69 55 55| Merk | Oldham Teledyne Simtronics |
|---|---|
| Type Product | Gasdetectiemeetkop (Stationair / Vast Opgesteld) |
| Welk(e) gas(sen) wilt u meten? | H2 (waterstof) |
| Voeding | 15,5-32 V cc |
| Meetprincipe | Elektrochemisch, Controleer datasheet voor specifieke sensor |
| Output / Relais / Protocol | 4-20 mA |
| IP Rating | IP66 |
| MED Gecertificeerd (Marine Equipment Directive 2014/90/EU) | Ja |
| ATEX | ATEX Zone 0, ATEX Zone 1 |
| SIL Klasse | SIL 2 |
